Види вентиляції, переваги і недоліки вентиляційних систем

Види вентиляції, переваги і недоліки вентиляційних систем, їх пристрій

Сучасний світ не може обходитися без систем вентиляції. Ця важлива категорія нашому повсякденному житті. Неможливо забезпечити необхідні умови життєдіяльності без свіжого повітря і створити оптимальний мікроклімат. Основним завданням вентиляції є подача свіжого і видалення забрудненого повітря з приміщень. Особливо гостро ця проблема стоїть на заводах, фабриках, складських господарствах. Не менш важливим є вирішення даного питання і в житлових будинках. Існують різні види вентиляції приміщень. Їх основні характеристики є ключовим фактором застосування того чи іншого виду.

Надходження свіжого повітря — запорука здорового мікроклімату в приміщенні

Види вентиляції, основні поняття і класифікація

Вентиляція — це сукупність пристроїв та заходів для забезпечення нормального повітрообміну в приміщеннях. Виходячи з цього визначення, різні види систем вентиляції класифікуються наступним чином:

• за способом тиску і переміщення повітря — природна і штучна;
• за призначенням — припливна та витяжна;
• по зоні обслуговування — місцева і общеобменная;
• по конструкції — канальна і безканальна.

Розглядаючи поетапно кожен вид, можна визначити основні переваги та недоліки вентиляційних систем. Щоб зберегти потрібний мікроклімат, необхідно уважно вивчати питання класифікації вентиляційних установок і застосовувати їх відповідно до необхідних параметрів. Види вентиляції в житлових будинках не сильно відрізняються від тих, які встановлюються в громадських і виробничих будівлях.

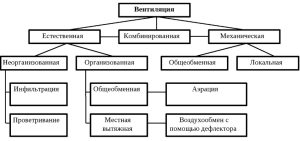

Існуючі види і підвиди вентиляційних систем

Природна вентиляція – найпростіший вид вентиляції

Природна вентиляція – самий древній спосіб провітрювання приміщень. В її основу закладені найпростіші знання фізики. Відбувається вона природним шляхом і не вимагає ніякого спеціального обладнання. З-за перепаду температур повітря і різного атмосферного тиску відбувається повітрообмін, що й створює сприятливий мікроклімат. Під силою вітру свіже повітря проштовхується в середину, а забруднений виводиться назовні. Для організації цього процесу існують повітроводи. Ці пристрої завжди передбачені в проектах і закладаються при споруді будівель. Необхідно також враховувати, що нормальне функціонування природної вентиляції безпосередньо залежить від будівельних матеріалів. Стіни цегляного або дерев’яного будови, порівняно з бетонними, набагато краще пропускають повітря. Панелі покриті шаром цементу і фарби, які зменшують повітропроникність. Поліпшення процесу очищення повітря відбувається тільки за рахунок відкривання вікон у приміщеннях.

Провітрювання — простий спосіб природної вентиляції в кімнаті

Система природної вентиляції, в якій повітряні маси надходять і усуваються під дією лише природних умов, називається мимовільної. Другим видом природної вентиляції є організована. При ній рух повітря забезпечується за рахунок отворів. Вони спеціально розташовані на різній висоті і мають різні розміри. У свою чергу, організована вентиляція поділяється на ярусний, гравітаційну і аерацію.

Корисна порада! При проектуванні власного житлового будинку одним з перших кроків має бути розрахунок природної системи вентиляції.

Така система має як переваги, так і недоліки. До перших можна віднести високу вартість і легкість установки. А ось її повна залежність від зовнішніх кліматичних умов – це величезний мінус.

Схема руху повітряного потоку усередині будинку при природній вентиляції

Механічна або штучна вентиляція

У випадках, коли потужності природної вентиляції недостатньо – необхідна установка штучною. Основа її роботи полягає в застосуванні спеціальних пристроїв для вимушеного переміщення використаного повітря і заміни його на чистий. Одним з відмінних якостей цих систем є обробка повітря. Залежно від показань відбувається зволоження, очищення, нагрівання чи охолодження. Пристрої, що забезпечують виконання цієї роботи: фільтри, пиловловлювачі, нагрівачі, різні види вентиляторів і повітроводів. Проектування будівель з даним видом вентиляції несе в собі великий обсяг робіт ще перед установкою. На цьому етапі повинні бути присутніми технічне, економічне і санітарно-гігієнічне обгрунтування проекту. Важливим є правильне визначення того, який вид вентиляції створює оптимальний мікроклімат.

При механічній вентиляції приміщення додатково можливі зволоження, очищення, нагрівання чи охолодження повітря

Якщо розглядати плюси і мінуси штучної системи, то можна виділити наступні:

• немає залежності від пори року і кліматичних умов;
• проводиться будь, необхідний саме в певній ситуації, вид очищення;
• більш дорогий варіант у порівнянні з природною;
• велика енергоємність.

Дуже часто, щоб взаимокомпенсировать переваги і недоліки різних систем, застосовуються змішані варіанти.

Приклад облаштування штучної вентиляції в двоповерховому котеджі

Припливна та витяжна вентиляція, їх основні складові

За своїм призначенням вентиляційні системи діляться на дві групи: припливні і витяжні. Припливна система є одним з видів механічної вентиляції. В основу принципу її роботи покладена примусова подача свіжого повітря в приміщення. Відпрацьоване повітря виходить назовні за допомогою систем природної вентиляції.

Стаття по темі:

Витяжки для кухні з відведенням у вентиляцію: робимо правильний вибір. Види витяжок з виведенням у вентиляцію. Параметри вибору. Різновиди повітроводів. Особливості монтажу.

Всі види припливної вентиляції складаються з:

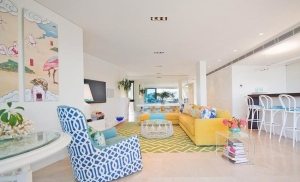

Вентиляційні канали заховані в підвісній стелі з гіпсокартону

Кожна припливна установка може мати ті чи інші складові в залежності від того, чого потребує споживач. Здоровий мікроклімат буде залежати від чітко підібраних компонентів системи.

Витяжною системою вентиляції користуються для поліпшення роботи природної вентиляції для видалення відпрацьованого повітря. Робота витяжних вентиляторів є основою у таких установках.

Припливно-витяжна система – найбільш раціональний вид штучної вентиляції

Найбільш оптимальним видом вентиляції є припливно-витяжна. Сама назва говорить про те, що в ній використовуються як припливні, так і витяжні установки. Саме такий тип може забезпечити необхідний мікроклімат в житлових будинках та виробничих приміщеннях. Потрібно пам’ятати, що тільки їх збалансована продуктивність дасть позитивний результат. Проектувальники враховують всю можливу циркуляцію повітряних мас у суміжних приміщеннях. Інакше процес буде неконтрольованим.

Схема припливно-витяжної вентиляційної системи приватного будинку

До видів припливно–витяжної вентиляції можна віднести вентиляцію перемішуванням і вентиляцію витісненням. Перемішування відбувається безпосередньо в приміщенні. Свіже повітря потрапляє всередину за допомогою спеціальних установок дифузорів, перемішується з вже відпрацьованим і разом з ним віддаляється через спеціальні клапани. Процес витіснення відбувається на основі найпростішого закону фізики. Встановлення розподілення повітря монтуються на рівні підлоги. Примусово надійшов з них чисте повітря піднімається вгору і витісняє відпрацьований, більш теплий, через вентиляційні отвори на стелі. Така процедура створює необхідний повітрообмін.

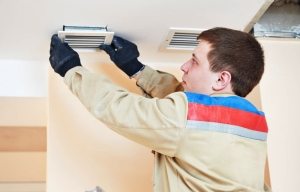

Встановлення вентиляційних решіток припливного і витяжного каналів

Види повітроводів для вентиляції

У системи вентилювання входять різні пристрої, з’єднані каналами повітроводів. Вони є невід’ємною частиною природної і механічної вентиляції. Основною їх функцією є транспортування повітряних мас для створення комфортного мікроклімату.

Ефективність їх роботи напряму залежить від трьох факторів:

• форма повітроводів;
• використовується для виготовлення матеріал;
• розмір перетину пристрою.

Важливо! При виборі повітроводів основну увагу необхідно приділити перерахованим вище основним характеристикам. Але не менш важливими параметрами будуть компактність, міцність, шумоізоляція і герметичність.

Приклад облаштування пластикового повітропроводу для кухонної витяжки

Класифікація повітроводів по виду матеріалу:

Класифікація за типом перерізу:

Використання в системі вентиляції гнучкого гофрованого повітропроводу

Існує ще поділ на жорсткі і гнучкі повітроводи. Гнучкі застосовуються там, де необхідно розгалуження каналів. Для їх монтажу потрібні додаткові кріплення. Найчастіше лише комбінування різних видів повітроводів приносить бажані результати.

Види вентиляторів для приміщень з механічною вентиляцією

З огляду на призначення приміщень і їхні розміри, підбирають необхідну модель вентилятора. У житлових будинках необхідність витяжної вентиляції пов’язана з поганою витяжкою на кухні, відсутністю вікон у ванній кімнаті і туалеті. Це призводить до поганого повітрообміну в будинках і поширенню небажаних запахів у житлові приміщення. В цьому випадку допоможе поліпшити мікроклімат вентилятор. Вибір вентиляторів грунтується на декількох критеріях.

Схема роботи вентиляційної установки з вбудованим вентилятором

Для максимально хорошої роботи витяжної системи необхідно брати до уваги наступне:

• продуктивність;
• шумові характеристики;
• ступінь захисту від вологи;
• ступінь захисту від високих температур;
• зручна експлуатація.

На даний момент для приміщень з механічною витяжною системою вентилювання існує величезна кількість вентиляторів. В більшості випадків їх вибір залежить від їх призначення. Бувають віконні вентилятори, кухонні, для ванної кімнати і туалету, кафе і ресторанів, і багато інших.

Вентилятор з електронною панеллю управління

Місцева і общеобменная вентиляція житлових і виробничих приміщень

По зоні обслуговування види вентиляції діляться на два класу: місцева і общеобменная. Якщо максимум концентрації шкідливих виділень припадає на чітко визначені зони приміщення, то використовується місцева вентиляція. Вона необхідна для видалення забруднень із зони конкретного робочого місця, і не дає відпрацьованого повітря поширитися на решту території. У побутових умовах найяскравішим прикладом такого виду механічної вентиляції є кухонна витяжка. Такий тип називається місцевою витяжною вентиляцією. У виробничих цехах ця проблема вирішується з допомогою місцевих відсмоктувачів. Забруднення віддаляються за принципом природного руху – гарячі шкідливі пари віддаляються вгору, а холодні шкідливі гази стають важкими і опускаються вниз. Місцева припливна вентиляція застосовується у вигляді повітряних душів, повітряних оазисів і повітряних завіс.

Приклад місцевої вентиляції механічного типу — кухонна витяжка

Якщо в очищенні потребує не чітко певна зона, то місцева система буде малоефективною. В цьому випадку використовують загальнообмінну вентиляцію. Вона обслуговує всі приміщення або значну його частину. Общеобменная витяжна система видаляє тепло, гази, вологу, пил, пари рідин і запахи з будівель. Найпростішим типом такої системи є вентилятор з електродвигуном. Його встановлюють віконному або дверному отворі. Більш ускладнений варіант – це застосування вентиляторів з витяжним воздуховодом.

Общеобменная припливна система подає чисте повітря, розподіляє його по всьому об’єму приміщення. Особливістю загальнообмінної припливної системи можна назвати її здатність компенсувати недолік тепла. Для цього подається повітря перед подачею нагрівається.
Найчастіше видаляється з приміщення та подається рівну кількість повітря. Бувають випадки, коли витягується більше, а недолік компенсується перетіканням повітря із сусідніх приміщень.

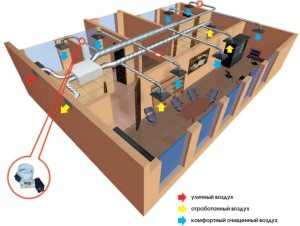

Схема облаштування в офісному приміщенні загальнообмінної вентиляції

Канальна і безканальна система вентиляції

Наступна характеристика, за якою класифікують вентиляційні системи – це спосіб конструкції. Вони можуть бути канальні та безканальні.

Канальна система складається з безлічі повітроводів, основне завдання яких – транспортувати повітря. Важливим плюсом таких систем є їх компактні розміри і можливість прихованої установки. Канальна вентиляція дозволяє використовувати обладнання без виділення окремого простору. Вона може бути розташована в нішах, шахтах, під підвісною стелею. Заснована така система на базі обладнання з прямокутним або круглим перетином. Найбільшою популярністю в наші дні користуються установки з прямокутним перетином.

Кондиціонер з функцією клімат-контролю як частина загальної вентиляційної системи житла

Безканальна система не має повітроводів. Вона ґрунтується на застосуванні вентиляторів, встановлених, наприклад, в отворі стіни. Повітряні маси при такій системі рухаються через зазори, щілини, кватирки і таким чином підтримується створений мікроклімат.

Конструкція систем вентиляції буває ще набірний або моноблочної. Набірна система передбачає індивідуальний підбір компонентів, з яких вона складається. Ними є вентиляційний фільтр, глушник, пристрій автоматики, різні типи вентиляторів. Її плюсом завжди буде те, що вона здатна вентилювати будь-яке приміщення. Це може бути і маленький офіс, і просторий зал ресторану. Найчастіше така установка розміщується в окремій вентиляційній камері.

Схема розміщення вентиляційних каналів всередині приміщень

Якщо ж проектується моноблочна система, то її необхідною умовою буде компактність. Це пов’язано з тим, що розмістити її потрібно в межах одного ізольованого корпусу. Моноблочна система має вже закінчений варіант і змонтована єдиним цілим.

Важливо! Основне гідність моноблочної системи – її шумоізоляція. Також слід зазначити маленькі габарити і простоту монтажу.

Особливості проектування вентиляції

Враховуючи, які види вентиляції бувають і їх основні параметри, можна добитися потрібного результату. У будівлях з поганою вентиляційною системою існує ризик накопичення пилу.

Монтаж вентиляційного каналу в фальш-короб своїми руками

Використання засобів побутової хімії, робота побутових приладів призводять до зміни хімічних і фізичних характеристик повітря. Проектування будь-якого житлового приміщення чи виробничих будівель не обходиться без заздалегідь продуманої системи вентиляції.

Важливо! Розрахунки та вимоги до систем вентиляції передбачені відповідними законами і нормами будівництва.

Правильно спланована система дає можливість досягти потрібних показників мікроклімату. Різні види вентиляції приміщень – житлових, громадських, виробничих мають свої норми і вимоги. Це важливий інженерно–технологічний аспект. Тільки грамотне виконання проектування систем вентиляції буде гарантувати стабільно оптимальні умови в будь-якій будівлі.
