Дуже часто при облаштуванні двору приватного будинку або саду встановлюються гойдалки. Подібні конструкції виготовляються з деревини, автомобільних шин та інших підручних матеріалів. Але в цілях досягнення дійсно якісного результату використовуйте креслення і фото садових гойдалок своїми руками з металу: розміри та експлуатаційні характеристики цих виробів дозволяють користуватися ними протягом тривалого терміну.
Особливостями конструкції гойдалок з металу є міцність, надійність і довговічність
Класифікація садових гойдалок своїми руками з металу: фото та особливості
Для будівництва металевих конструкцій використовуються різні матеріали. Тому зустрічається так багато дизайнерських рішень. Про це свідчать численні фото садових гойдалок своїми руками з металу, які можна відшукати в інтернеті.

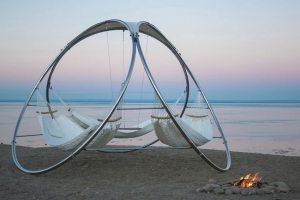

Футуристичний дизайн гойдалок, виготовлених з металу
Для виготовлення конструкцій використовуються наступні варіанти матеріалів:
- куточки з металу;
- профілі квадратної форми;
- двотаври (сталеві балки);
- труби (профіль круглої форми);
- таври (алюмінієві профілі).

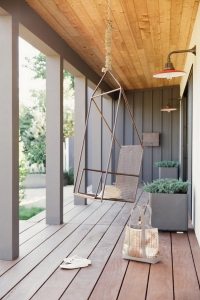

Підвісні гойдалки з тонких труб, розташовані на терасі заміського будинку
Зверніть увагу! На основі цих елементів з однаковим успіхом можуть створюватися як лавки сімейного типу, так і дитячі гойдалки невеликого розміру.
Перш ніж приступити до планування і розробки креслень садових гойдалок своїми руками з металу, потрібно визначитися з типом майбутньої конструкції. Для цього ви можете вивчити готові системи, пропоновані сучасною промисловістю.

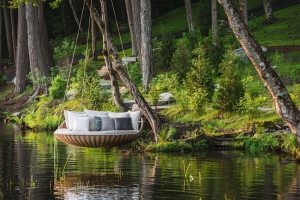

Оригінальні гойдалки підвісного типу з металевим каркасом
Як зробити садові гойдалки своїми руками з металу: фото та приклади виробів
Якщо ви ламаєте голову над тим, як зробити гойдалку своїми руками для дітей, беріть в якості прикладу варіанти заводського виробництва. Подібні вироби мають правильно розраховану конструкцію і представлені великою кількістю цікавих дизайнерських рішень. Вам достатньо буде створити аналогічні гойдалки з підручних матеріалів.
Дитячі гойдалки, підвішені до каркаса з металу на ланцюгах
Класифікація виробів від виробників:
- конструкції садові окремого типу. Ця різновид виробів може встановлюватися в будь-якому місці, яке ви вважаєте доречним, оскільки вони не потребують виготовленні додаткової опори або підвісів. Гойдалки даного типу можуть бути не тільки металевими, але і дерев’яними;
Матеріалом для садових гойдалок може служити як метал, так і дерево
- диванні гойдалки, які можуть використовуватися як дорослими, так і дітьми. У другому випадку виріб дозволяє одночасно сідати на лаву відразу декільком катається. Конструкції зручні і безпечні, оснащені комфортною спинкою. На період сильних дощів або в зимовий час гойдалки легко прибираються, так як їх конструкція має блокова будова. Вироби можуть бути металевими або дерев’яними;

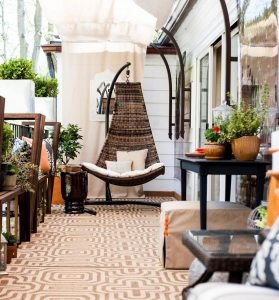

Мобільний варіант гойдалок з металу з сидінням, виконаним в етнічному стилі
- конструкції, укомплектовані відкидною спинкою та москітною сіткою. Вони можуть бути використані в якості дитячих металевих гойдалки для дачі. Ви можете додати інші аксесуари для створення додаткового комфорту;
- гойдалки, виготовлені методом кування, які мають безліч переваг.
Фабричні садові гойдалки з металу, встановлені у саду приватного будинку
Фото садових гойдалок своїми руками, створених методом кування
Гойдалки цього типу виконуються переважно для установки на територіях заміських будинків. Для створення даних виробів потрібні навички поводження зі зварювальним апаратом і металом або ви можете найняти помічника. У цьому випадку гойдалки виходять більш довговічними і міцними, ніж інші варіанти металевих конструкцій. Крім цього, ви отримуєте оригінальний виріб, яке зможе стати цікавим декоративним доповненням до ландшафту і екстер’єру будинку.

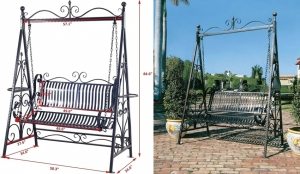

Схема з монтажними розмірами садових кованих гойдалок (1 дюйм = 2,54 см)
Металеві вироби, виготовлені методом кування, мають високу вартість. Але вона виправдана відмінними декоративними характеристиками.
Корисна порада! Використовуйте подібні конструкції для підтримки загального дизайну будинку та прилеглої до нього території з встановленими парканом, віконними гратами, вуличними ліхтарями, лавками, балконами, сходовими поручнями, навісом або альтанкою, які створені відповідно до цієї технології. Для досягнення єдності в дизайні виконайте методом кування однаковий або схожий візерунок на всіх перерахованих виробах.
Невагомі на вигляд і витончені ковані гойдалки з різнокольоровими подушками
Характеристики садових гойдалок своїми руками з металу
Металеві конструкції володіють великою кількістю переваг порівняно з виробами, виготовленими на основі інших матеріалів. Саме тому в інтернеті зустрічається таку велику кількість фото та креслень дитячих гойдалок своїми руками з металу.
Технічні і експлуатаційні характеристики гойдалок на основі металу:
- тривалі терміни експлуатаційної служби – одне з основних переваг. Метал не піддається згубному впливу таких факторів, як, наприклад, процеси гниття. Поломка внаслідок розсихання також виключена;
Плетені гойдалки-кокон з металевим каркасом стануть незвичайним окрасою двору приватного будинку
- практичність – згубні для будівель впливу навколишнього середовища (ультрафіолетове випромінювання, дощ та інші види атмосферних опадів) не можуть вплинути на міцнісні характеристики матеріалу;
- надійність – завдяки підвищеній міцності металу та його стійкості, одержувані конструкції виходять дуже міцними;

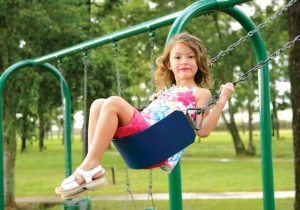

Металеві труби є відмінним матеріалом для створення каркаса дитячих гойдалок
- бюджетність – метал у закупівлі має нижчу вартість, ніж деревина високого рівня якості (дерево низької якості не зможе забезпечити міцність виробу, тому для створення гойдалок воно не застосовується);
- різноманітність модифікацій – асортимент сучасних гойдалок, які можна придбати або виконати самостійно, надзвичайно широкий, що дозволяє підібрати конструкцію, яка повністю відповідає індивідуальним перевагам.

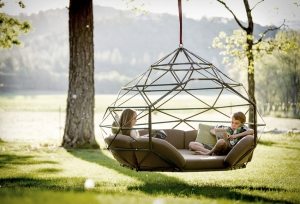

Незвичайні підвісні гойдалки, виготовлені з тонких металевих труб
Мінуси саморобних гойдалки для дачі з металу
Незважаючи на зовнішню привабливість металевих виробів, самі по собі вони не зможуть гармонійно вписатися в ландшафт дачної ділянки, як це буває з гойдалками з деревини. Для цього потрібно стилістично підтримати їх дизайн, додавши схожі елементи в екстер’єр будинку або саду.
Зверніть увагу! Металеві конструкції можна виконати своїми руками, однак при цьому вам необхідно вивчити технологію зварювання і отримати відповідні навички, а також придбати або взяти в оренду необхідне обладнання.
Затишні гойдалки з металу з плетеним пластиковим сидінням
Одна з позитивних характеристик матеріалу, а саме твердість металу і його міцна структура, може розглядатися і як недолік. З одного боку, міцні і тверді гойдалки – те, що потрібно для дачі, з іншого – вони можуть послужити причиною серйозних травм, які може отримати людина внаслідок удару. У порівнянні з деревиною, м’якою за своєю природою, метал в рази небезпечніше.
Стаття по темі:
Вироби з металу схильні до корозії. Іржа може призвести до поступового руйнування, тому довговічність конструкції може забезпечуватися тільки за умови належного догляду. Щоб запобігти появі корозії, досить своєчасно покривати метал шаром фарбувального складу, призначеного для металевих поверхонь і вуличних умов експлуатації.
Підвісні дитячі гойдалки з каркасом, виконаним з металу
Креслення і фото садових гойдалок своїми руками з металу: розміри і технологія
Виготовлені своїми руками садові гойдалки можуть мати різний тип каркасу. На основі цієї ознаки розрізняють наступні варіанти конструкцій:
- збірно-розбірна;
- зварна.
Зварні типи гойдалок вимагають застосування зварювального апарату та іншого спеціального обладнання. В результаті у вас вийде міцна і жорстка опорна частина, що дозволить експлуатувати конструкцію протягом багатьох років без будь-якого ризику для здоров’я.
Монтажні розміри каркаса садових гойдалок з профільних труб
Якщо ви не вмієте поводитися зі зварювальним апаратом, вибирайте гойдалки зі збірно-розбірною конструкцією. Принцип складання каркаса полягає у вигинанні болтами і гайками всіх елементів виробу. Виконати таку роботу може кожен.
Зверніть увагу! З часом у виготовлених своїми руками садових гойдалці з металу різьблення на місцях з’єднань під ваговими та іншими навантаженнями поступово розбовтується. В результаті цього з’являється люфт (вільний простір). Він може спровокувати руйнування конструкції, в результаті чого можливе отримання людиною травми. Щоб цього не допустити, скріпіть елементи за допомогою гроверів і контргайок. Не забувайте регулярно підтягувати місця з’єднань ключем.

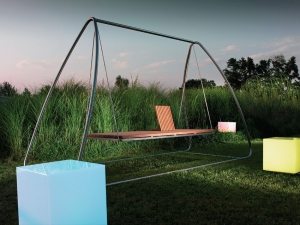

Сучасний дизайн металевих гойдалок для саду
Коротка класифікація садових гойдалок своїми руками з металу
Найпростіше створити конструкцію за готовим кресленням садових гойдалок своїми руками з металу. Розглядаючи схеми, можна помітити, що конфігурація опор буває різною.
Каркасне основу А-подібної форми складається з двох перекладин, які з’єднуються між собою у верхній частині. Приблизно посередині їх висоти є перемичка. Вона покликана збільшити жорсткість конструкції. Існують опори і без перемички, які мають Л-подібну форму.
Яскраві дитячі гойдалки з металу з опорними стійками А-подібної форми
Ще один вид опори – елементи з поперечиною, що утворюють основу П-подібної форми. Створення подібної конструкції забирає менше зусиль, але гойдалки виходять менш стійкими. Їх експлуатація буде тривалою і безпечною, якщо опори підстави помістити в глибокі свердловини в землі і добре забетонувати.
Крім цього, всі вироби з металу можна розділити на дві групи:
- стаціонарні – опорна частина гойдалок надійно забетонована;
- переносні фіксуються за допомогою анкерних болтів або загнутою арматури, яка забивається в грунт.

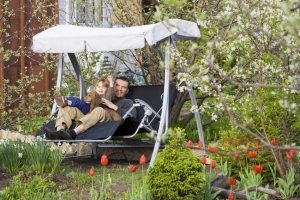

Металеві гойдалки, розташовані в саду приватного будинку, стануть улюбленим місцем для відпочинку
Технологія створення гойдалки своїми руками з профільної труби
Підвісні гойдалки вважаються найпоширенішими варіантами конструкцій. Вони зручні, практичні і комфортні. Оснастите виріб навісом, що захищає від прямих сонячних променів. Завдяки цьому сидіння не буде перегріватися, а процес катання стане ще більш комфортним.
Для виготовлення навісу для дитячих гойдалок з металу своїми руками може використовуватися текстиль, брезент, деревина з м’якою черепицею у вигляді покрівлі. Але найбільш підходящим матеріалом є стільниковий полікарбонат. Полікарбонатні листи прозорі, тому під навісом не буде темно. При цьому вони чудово розсіюють прямі сонячні промені.

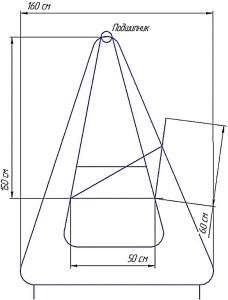

Креслення каркаса для садових гойдалок з профільної труби
Перелік необхідних інструментів і матеріалів
Перед тим як зробити садові гойдалки своїми руками, подбайте про наявність відповідного інструментарію:
- болгарки;
- будівельного рівня і рулетки;
- зварювального апарату і захисних засобів (для роботи з апаратом);
- електричної дрилі;
- набори свердел, призначених для роботи з металевими і дерев’яними поверхнями;

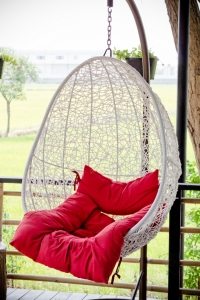

Мобільні підвісні гойдалки-крісло з металевим каркасом
- шуруповерта;
- набору гайкових ключів;
- саморізів, призначених для фіксації листового полікарбонату.
Для роботи також потрібно закупити матеріали, а саме:
- металевий профіль (труби і куточок);
- дошки чи бруски з деревини для складання сидіння;

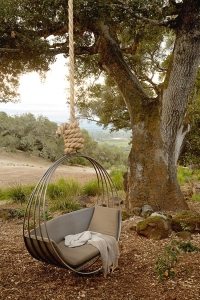

Металеві гойдалки оригінальної форми, підвішені до гілки дерева за допомогою мотузки
- болти, оснащені головками полупотайного типу (для складання сидіння);
- шайби під болти і гайки (для складання сидіння);
- елементи для закріплення з нержавіючої сталі або з оцинкованим покриттям (карабіни, підвіски на підшипниках, рим-болти, ланцюги);
- анкери або зігнуті арматурні стрижні з великою довжиною (для фіксації конструкції на підставі);

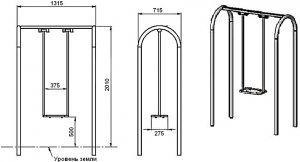

Схема пристрою та монтажні розміри каркаса гойдалок з металу
- лист сотового полікарбонату (дах навісу);
- захисні засоби для каркаса (грунтовка з антикорозійними властивостями і фарбувальний склад для металевих поверхонь);
- захисні засоби для деревини, з якої буде створено сидіння (морилка, шар склад, набір кистей для обробки поверхні).

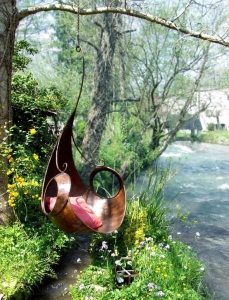

Вибір конструкцій при створенні гойдалок з металу своїми руками широкий і обмежується лише вашою фантазією
Креслення і фото гойдалки своїми руками з металу: підготовчий етап
На цьому етапі підбирається зона для монтажу гойдалок, визначаються розміри конструкції. Оптимальний розмір підвісної лавки становить 1,5 м. Цього достатньо для того, щоб на гойдалці можна було розміститися двом катається або прилягти одному.
Корисна порада! Обов’язково зробіть зазор між конструкцією стійки і бічною частиною лави. Мінімальний розмір – 300 мм.
Розміри для виготовлення металевих дитячих гойдалок
Згідно з кресленнями садових гойдалок своїми руками з профілю конструкція складається з наступних елементів:
- опорна рама прямокутної форми у підставі;
- боковини, виготовлені з пари труб, скріплених між собою методом зварювання;
- горизонтально розташована перекладина для підвішування лавки.
Процес створення конструкції садових гойдалок, що складається з металевих труб
Ця інформація допоможе при подальшій збірці. Завдяки подібній будові конструкція набуває необхідний рівень жорсткості. Правильно підібравши ширину підстави, ви зможете спорудити дуже стійке виріб. Візьміть за основу своєї роботи правило: чим більше кут, який знаходиться на вершині трикутника між підставою і боковинами, тим більш стійкою вийде конструкція.

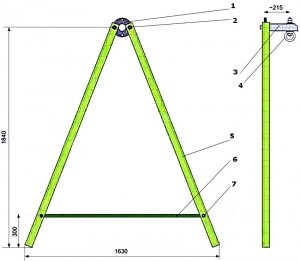

Схема пристрою каркаса гойдалок з металу зі стійками А-подібної форми: 1 — фланець; 2 — гайка; 3 — штанга; 4 — рим-гайка; 5 — стійка рами-опори; 6 — стяжка рами; 7 — болт
Загальні розмірні параметри розраховуються в індивідуальному порядку. Під них підганяються показники щодо козирки з полікарбонату і підвісної лавки. Фахівці рекомендують в обов’язковому порядку готувати креслення з зазначенням всіх розмірних параметрів конструкції, щоб було зручніше працювати з матеріалом. Згодом це вбереже вас від помилок і заощадить час.
Розміри різних мобільних гойдалок-крісел з металу. Подібні конструкції можна виготовити власноруч
Збірка за кресленнями гойдалок з профільної труби своїми руками: каркасна частина
Роботи по збірці каркаса рекомендується починати з бічних частин. Для цього на підставі креслень потрібно нанести розмітку на труби і нарізати їх за допомогою болгарки. Перед складанням перевірте точність розмірів. Всі чотири елементи боковин повинні бути аналогічними один одному. Їх потрібно з’єднати попарно, використовуючи метод зварювання. В результаті у вас повинні вийти дві однакові деталі Л-образної форми.
Схема пристрою каркаса з розмірами для садових гойдалок з металу
Далі гострий кінець, розташований у верхній частині кожної з деталей, відпилюють на одному рівні. Ця процедура виконується для того, щоб можна було сформувати невелику опорну майданчик для фіксації горизонтальної перекладини.
Корисна порада! Використовуйте для роботи попередньо підготовлений шаблон.

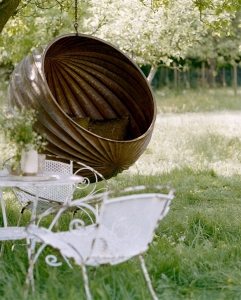

Гойдалки з металу незвичайної форми можуть стати головною визначною пам’яткою присадибної ділянки
Ширина опорної рами (коротка сторона) за розміром повинна відповідати відстані, яке утворюється між парними трубами бічних частин конструкції. Зварювальним апаратом приварюються боковини до опорної рами прямокутної форми, а потім і горизонтальна перекладина (поверх бічних стійок).
Всі етапи складання каркасної частини повинні суворо підкорятися законам геометрії: бічні стійки мають вертикальний тип розташування, горизонтальна перекладина (балка), призначена для підвішування лави, пролягає паралельно по відношенню до основи. Для контролю параметрів складання використовуйте будівельний рівень.

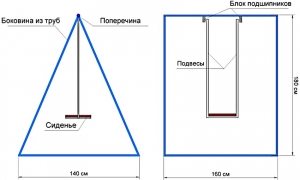

Схема каркаса дитячих гойдалок з профільної труби
Технологія складання дерев’яного сидіння для гойдалок
Збірка лавки – важливий етап будівництва. Особливо якщо ви створюєте за кресленнями дитячі гойдалки з металу своїми руками. В основі сидіння повинно знаходитися каркасне підстава, виготовлена із сталевого куточка. Щоб отримати лаву зі зручною спинкою, розташуйте її під певним кутом по відношенню до сидіння. Розмір оптимального кута становить 120°.
Садові гойдалки сімейного типу з металевим каркасом та сидінням з дерева
Щоб виконати правильний вигин куточка зробіть виріз у вигляді трикутника (60°) на одній поличці. Каркасна частина для сидіння виконується з прямокутного металевого профілю з використанням методу зварювання. Бічні частини слід з’єднати з крайових зонах за допомогою горизонтальних перемичок. Зона з’єднання повинна бути і в тому місці, де конструкція згинається.
Три різних варіанти сидінь гойдалок з металевою основою, на яку прикріплені дерев’яні планки
Корисна порада! За бажанням ви можете поліпшити конструкцію, додавши до сидіння, підлокітники. Вони підвищать комфорт і безпека.
Незалежно від того, чи створюєте ви конструкцію гойдалки своїми руками для дітей або займаєтеся виготовленням вироби для дорослих, спинка і сидіння повинні бути повністю гладкими. Для цих цілей підійдуть дерев’яні бруски або дошки, ретельно оброблені наждачним папером (спочатку великим зерном, потім дрібним).

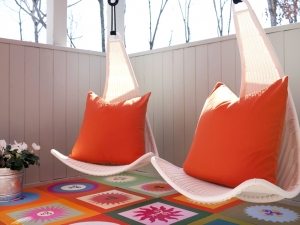

Незвичайні гойдалки підвісного типу з каркасом з металу
Дошки нарізаються необхідного розміру і кріпляться до каркаса за попередньо виконані отвори болтами таким чином, щоб їхні головки були втоплені. Перед остаточною збіркою конструкції дерев’яні елементи обробляються антисептичним засобом і лакуючим складом, а металеві – грунтовкою і фарбою.
У кутах каркасної частини лави монтуються рим-болти. Ланцюги будуть кріпитися до вушках цих болтів карабінами або нарізними муфтами. Для підвішування лави також потрібно встановити рим-болти по кутах виробу або над краями сидіння.
Порядок виготовлення садових гойдалок з металевим каркасом
Виготовлення козирка для конструкції
Процес виготовлення козирка не є обов’язковим. Але якщо ви створюєте конструкцію гойдалки своїми руками для дітей, варто задуматися про комфорт і захист від палючого сонця, а також атмосферних опадів.
Для цього потрібно виготовити прямокутну конструкцію, в основі якої буде металева рама, укріплена перемичками. Поверх конструкції фіксується лист сотового полікарбонату. Монтаж козирка здійснюється під невеликим кутом, завдяки чому опади будуть вільно стікати вниз.
Металеві гойдалки диванного типу з козирком, встановлені у дворі приватного будинку
Візьміть для виконання каркасної частини козирка кілька металевих профілів з квадратним перетином невеликого розміру. Всі ці елементи скріплюються зварюванням, після чого козирок можна прикріпити до верхньої каркасної частини гойдалок. Робиться це теж з допомогою зварювального апарату.
Коли всі роботи по збірці завершені, конструкція підлягає кінцевій обробці. Поверхня гойдалок покривається грунтующим складом, після чого забарвлюється в будь-який колір.
Різні варіанти створення навісу з полікарбонату над гойдалкою
Завершальний етап будівництва
Коли фарба повністю висохне, до рами козирка кріпиться лист полікарбонату. Для цього слід використовувати саморізи з ущільнювальними шайбами.
Корисна порада! Торцеву частину листів перекрийте полімерним профілем. Він захистить порожнисту конструкцію полікарбонату від потрапляння комах і пилу, збереже його красу і акуратність.
Широка колірна гамма – одне з переваг полікарбонату. Ви можете підібрати забарвлення козирка під колір гойдалок або, навпаки, зробити його контрастним. Більш того, забарвлення матеріалу безпосередньо впливає на рівень розсіювання сонячних променів.
В якості основи для підвішування гойдалок з металу виступає дерев’яна пергола
Готовий виріб потрібно надійно зафіксувати на бетонній площадці. Якщо монтаж конструкції здійснюється на грунт з високою щільністю, для фіксування рами можна використовувати кілька хомутів, виготовлених з арматурних стержнів. Попередньо слід загострити кінці хомутів, що дозволить без проблем загнати стрижні вглиб землі на 0,5 м.
В якості кріплення на бетонній площадці краще використовувати анкерні болти. Вони встановлюються заздалегідь у відповідних місцях. Після закручування гайок, зайву різьблення зріжте болгаркою. На цьому будівництво конструкції завершено.
