Заземлення в приватному будинку своїми руками: 220В та 380В

Опубликовано 23.12.2018 автором discocsid

Заземлення – необхідний захід в будь-якому приватному будинку або квартирі. Воно гарантує безпеку використання електроприладів і захищає від ризику виникнення короткого замикання. Якщо потрібно зробити заземлення в приватному будинку своїми руками: 220В та 380В – це дві мережі, для заземлення яких доведеться виконувати різні дії. Для першого варіанту підійде і звичайна занулення без монтажу контуру, а от для другого заземлюючий контур є обов’язковим.

Монтаж заземлення – необхідний захід для безпечного проживання в будинку

Навіщо потрібний контур заземлення

Електричний струм може бути смертельно небезпечним для людини – це загальновідомий факт. В результаті аварійної ситуації, під напругою може виявитися корпус електроприладу, з-за чого дотик до нього стане загрозою для життя і здоров’я. Монтаж заземлення 220В в приватному будинку своїми руками допомагає уникнути цього ризику.

Як це працює? Поверхня електричного обладнання стає небезпечною тоді, коли обривається нульова фаза. Контур заземлення якраз грає роль такої фази, через яку електрика йде в землю.

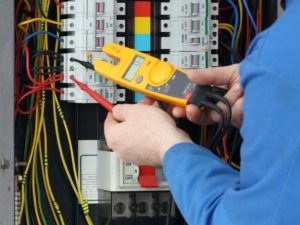

Захисне заземлення значно знижує напруга, під яку може потрапити людина

Пристрій заземлення обов’язково не тільки для приватних будинків, але і для будь-якого промислового устаткування, електричних установок побутового призначення тощо Контур заземлення знижує ризик перевантажень, пожежонебезпека обладнання, а також підвищує безпеку роботи з ним.

Елементи контуру заземлення

Схема заземлення в приватному будинку включає в себе наступні елементи:

три заземлювача вертикального типу, які вбиваються в ґрунт, вони можуть бути виконані у формі куточка;
три горизонтальних сталевих смуги, які з’єднують між собою вертикальні заземлювачі;
сталева смуга, яка виступає в ролі провідника між контуром заземлення і розподільним щитом.

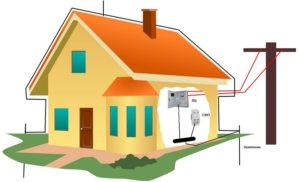

Монтаж заземлення в приватному будинку можна провести власноруч

Корисна порада! Для контуру заземлення можна використовувати арматуру, так як її поверхня швидко окислюється, а також не дозволяє рівномірно розподіляти електричний струм.

Зазвичай контур заземлення виконується у вигляді рівнобедреного трикутника, яка розташовується на відстані 1-3 м від фундаменту будинку. Саме на цій відстані викопується траншея глибиною близько метра, в яку укладаються горизонтальні елементи контуру. Вертикальні сталеві елементи забивають на глибину близько 3 м таким чином, щоб на поверхні залишалося приблизно 20 див.

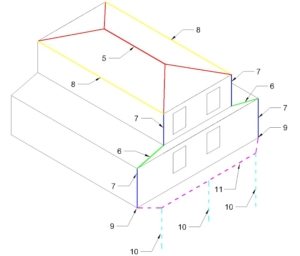

Схема розташування системи захисту від блискавок. Цифри вказують на місця розміщення тоководов. Пунктирними лініями показані елементи заземлення, сполучені з тоководами блискавкозахисту

Потім по периметру контуру приварюється сталева смуга, яка з’єднує вертикальні штирі. Сталева жила для заземлення кріпиться до корпусу розподільного щита болтами. Як зробити контури заземлення в приватному будинку більш ефективними? Для цього місце стику жили та контуру заземлення потрібно ретельно зачистити. Також один з варіантів – прокладка сталевої смуги з площею перерізу не менше 16 мм2 від розподільного щита до контуру.

Ще один варіант збільшення ефективності заземлення – це заміна сталевої жили на плоску сталеву смугу. З-за більшої площі контакту з грунтом провідність струму у неї також вище. Однак сталеву смугу укласти в ґрунт складніше, ніж жилу, її доводиться укладати в грунт по шматках, а потім зварювати їх між собою. При цьому використовується виключно метод зварювання.

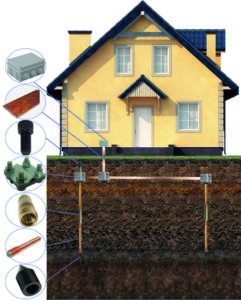

Схема пристрою заземлення приватного будинку

Якщо ви читали або чули, як зробити правильне заземлення в приватних будинках, то ви напевно знаєте, що використання для з’єднання елементів конструкції болтів може призвести до дуже негативних наслідків. Справа в тому, що болти досить швидко окислюються, з-за чого контур перестає проводити електрику. З тих же причин не можна фарбувати раму контуру, так як з-за фарби струм перестає проходити в землю.

Корисна порада! Якщо при пристрої заземлення ніяк не обійтися без використання болтів, то вони повинні розташовуватися над поверхнею грунту, бути надійно затягнутими і ретельно зачищені. Час від часу болти слід змащувати спеціальної струмопровідної мастилом.

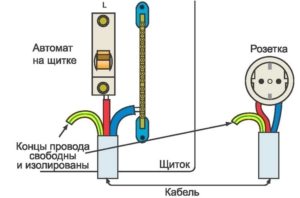

Робоче заземлення не завадить стаціонарним побутовим приладам, підвищивши їх безпеку і технічні показники

Як зробити заземлення в приватному будинку своїми руками: 220В та 380В при старій проводці

Багатьом власникам приватних будинків і квартир не з чуток знайома проблема зі старою й старою проводкою, до якої може бути дуже складно підвести заземлення. Єдиний вірний варіант в такому випадку – це повна заміна старої проводки на нову. Проте далеко не кожному це по кишені, тому іноді доводиться обходитися тим, що є.

Якщо немає можливості замінити всю проводку, то потрібно хоча б встановити нові розетки, вимикачі та розподільчі коробки. При цьому не потрібно змінювати схему їх розташування. При установці нових розеток дуже важливий момент – це контроль проводів заземлення. Вони повинні знаходитися в розподільних коробках і виходити на шину заземлення через розподільчий щит. Її кріплення монтується на корпус щита.

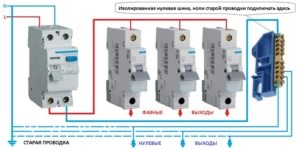

Підключення ПЗВ з заземленням дозволяє реалізувати найбільш повну і надійну схему електрозахисту людини, побутових електроприладів, електропроводки і споруд

Ще один відносно простий і дешевий варіант того, як правильно зробити заземлення в приватних будинках – повне відключення старої проводки. У такому випадку вона просто від’єднується від щита і залишається в стіні, а нова проводка прокладається зовні. Для цієї мети добре послужать пластикові кожухи, а нові вимикачі і розетки можна встановлювати у вже наявні отвори в стінах.

Для оновлення розподільчих коробок, досить буде всього лише прибрати з них старі дроти. Нова схема проводки збирається відносно просто, якщо під рукою є всі необхідні комплектуючі:

кабель-канали для захисту зовнішньої проводки;
дроту;
розетки, вимикачі та розподільчі коробки.

Якщо вам потрібно провести нову проводку в старому будинку і провести до електричного обладнання заземлення, то доведеться також встановлювати новий розподільний щит. При цьому стару проводку можна залишити, але підключати до неї варто лише малопотужні електроприлади.

Трифазна схема щитка в приватному будинку з розділеним провідником нейтралі і заземлення: 1 — пластиковий або металевий корпус щита; 2 — з’єднувальні елементи нолевых робочих провідників; 3 — з’єднувальний елемент РЕ-провідника, а також зрівнювання потенціалів; 4 — з’єднувальний елемент фазових провідників групових мереж; 5 — вимикач диференціального струму; 6 — автоматичні вимикачі; 7 — лінії групових кіл; 8 — диференціальний автоматичний вимикач; 9 — лічильник

Капітальний ремонт електропроводки в старому будинку – це довго і дорого, більш бюджетний варіант убезпечити себе від пожежі і можливості короткого замикання – це сьому доповнити електропроводки одним проводом заземлення. Його можна навіть не укладати всередині стіни, а просто прокласти в пластиковому кабель-каналі.

Переваги такого варіанту очевидні: кабель-канал відмінно вписується в будь-який інтер’єр і добре кріпиться до будь-якого матеріалу. Канал зазвичай проводиться між розподільними коробками, а також від розподільного щита. У кожній розподільній коробці всі заземлюючі проводи повинні бути з’єднані між собою і виходити на заземлюючу шину.

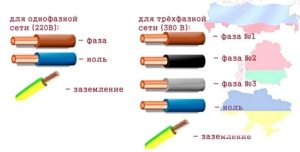

Найбільш краща кольорова маркування проводів для Росії, Білорусії та України

Вимоги до заземлення

Заземлення – це з’єднання частин електричних приладів з контуром заземлення. Воно монтується для того, щоб напруга, яка може виникнути на корпусі пристрою, йшло в землю. Розрізняють наступні частини заземлення:

Заземлювач – це сукупність всіх провідників, які перебувають у стані електричного контакту з грунтом.

Заземлювальний пристрій – заземлювач плюс заземлюючі провідники.

Провідник – з’єднання електроприладу, який може виявитися під напругою, із заземлювачем.

Корисна порада! Заземлювач завжди повинен бути виконаний з нефарбованого металу з хорошою токопроводностью, інакше він буде неефективним.

Будь заземлення характеризується рядом параметрів, найважливіший з яких – це опір розтікання. Саме значення цього параметра показує, наскільки легко електричний струм буде долати відстань від корпусу електроприладу до землі. Чим менше опір розтікання, тим краще. На цей параметр впливає глибина закладки стержнів заземлення, вологість ґрунту, метал, з якого зроблені провідники і багато іншого.

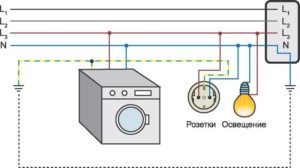

Підключення електроприладів системі ТТ: заземлення не залежить від джерела електроживлення

До речі, оптимальне місце для того, щоб закопувати контури заземлення в приватному будинку своїми руками – це північна сторона вдома, так як там вологість грунту зазвичай максимальна. Відповідно, опір розтікання буде найменшим.

До заземлення пред’являються наступні вимоги:

довжина вертикальних прутків повинна бути не менше 16 мм;
горизонтальних – від 10 мм;
мінімальна товщина сталі – 4 мм;
мінімальний діаметр сталевих труб – 32 мм.

Як монтувати заземлення

Перед початком монтажу контуру заземлення необхідно вибрати під нього місце. На обраному під забивання стрижнів місці не повинно бути ніяких комунікацій, а для того, щоб у цьому переконатися, потрібно узгодити ділянку з відповідними службами: газової, водопровідної, телефонного та тепло-енергопостачальної. Навіть якщо ви впевнені, що ніяких комунікацій на вашій ділянці немає, краще перевірити це через відповідні служби, інакше відновлення пошкоджених ліній обійдеться дуже дорого.

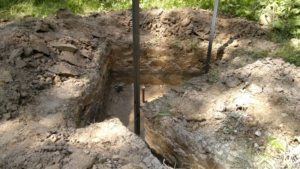

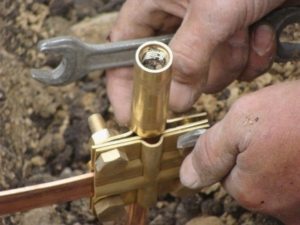

Монтаж контуру заземлення у дворі приватного будинку

Ідеальне місце для розташування контуру заземлення – вимощення будинку. Найкраще робити контур лінійним, можна також прокласти його по всьому периметру, якщо на це є кошти, час і бажання. Найчастіше заземлення робиться у вигляді різних геометричних фігур, наприклад, трикутника, багатогранника або прямокутника. Лінійний монтаж контуру хороший тим, що при бажанні і необхідності його завжди можна наростити.

Як зробити заземлення в приватному будинку максимально просто? Для цього достатньо просвердлити за допомогою ручного бура яму глибиною приблизно 2 м і вбити туди перший прут заземлювача. Якщо він увійшов в грунт легко, що наступний можна вбивати трохи глибше, але не варто перевищувати глибину до 3 м, інакше заземлювач може просто застрягти.

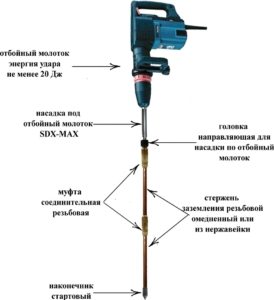

Елементи модульної системи штырьевого заземлення

Після того, як всі заземлювачі забиті в землю, їх необхідно обрізати зверху приблизно на 15-20 см нижче рівня землі. Потім між ними потрібно прокопати канаву відповідної глибини, за якої прокласти з’єднують прути. Закріпити їх можна за допомогою зварювання або болтовими з’єднаннями, але останній варіант доведеться періодично перевіряти, очищати від іржі і підтягувати контакти.

Корисна порада! Краще всього з’єднувати між собою елементи контуру заземлення саме за допомогою зварювання. Тоді вам не доведеться постійно перевіряти контур, а опір розтікання залишиться постійним навіть через кілька років.

Заземлення в приватному будинку своїми руками 220В та 380В має різний опір. При правильному монтажі, для першого варіанту воно становить до 30 Ом, для другого – до 10 Ом. Також цей параметр багато в чому залежить від питомого опору грунту, в якій прокладено контур, наприклад, для скелястого грунту високі показники просто неможливі.

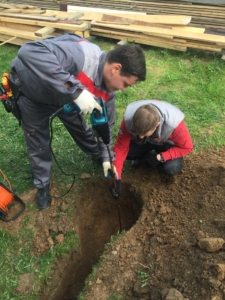

Процес монтажу контуру заземлення для заміського будинку

Пам’ятайте, що при трифазному живленні обов’язково потрібно робити заземлення в приватному будинку своїми руками 380В.

Чого не варто робити при монтажі заземлення

Принцип дії заземлення заснований на елементарних законах фізики. Один з них свідчить, що чим більше площа контура контакту з грунтом, тим ефективніше працює заземлення. Звідси випливає ряд простих правил:

Не вважайте, що одного металевого штиря, вбитого в землю, вистачить для повноцінного контуру заземлення. Оптимальний варіант – один або навіть два трикутника, закопані на глибину близько 3 м.

Ні в якому разі не використовуйте для монтажу контуру заземлення металеві вироби, які мають зміцнену поверхню, наприклад, рейки, арматуру або швелери. З-за підвищеної щільності поверхні контакт з грунтом може бути дуже поганим або взагалі бути відсутнім.

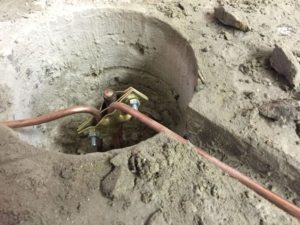

Чим більше площа контура контакту з грунтом, тим ефективніше працює заземлення

Якщо вибирати між одним або двома контурами заземлення, а також розраховувати загальну площу, то варто орієнтуватися на кількість і сумарну потужність електроприладів в будинку. Якщо мова йде всього лише про заземлення пральної машини своїми руками, то тут цілком вистачить і одного невеликого трикутника, а ось якщо у вашому будинку набагато більше електричних приладів, то краще не ризикувати і зробити заземлення по всьому периметру будинку.

Корисна порада! Який би ви не вибрали метал для монтажу контуру заземлення, він все одно буде схильний до впливу корозії, яка через 2-3 роки може звести ефективність контуру до мінімуму. Тому перед тим як вкопувати елементи контуру в землю, їх варто покривати спеціальними захисними струмопровідними покриттями.

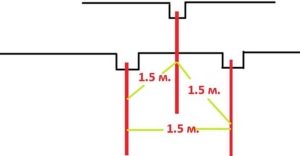

При монтажі заземлення до електродів приварюються три куточка довжиною 1,5 метра

Заземлення в приватному будинку своїми руками 220В та 380В обов’язково має бути глибше 1 м. В іншому випадку ємність будинку може стати вище, ніж ємність контуру, що призведе до виникнення і зростання надлишкового струму всередині мережі. А це, в свою чергу, може серйозно пошкодити знаходиться в будинку електричне обладнання.

Хороше заземлення має постійно збільшуватися в перерізі. Наприклад, якщо площа перерізу провідника, який йде від розподільного щита становить 5 мм2, то перетин стрічки має бути вдвічі більше, а вбитих у землю штирів – удвічі більше, ніж стрічки.

Стаття по темі:

Заземлення на дачі своїми руками. Схема установки електродів. Розташування заземлюючих елементів обв’язки. Схеми заземлення в приватних будинках, матеріали для контуру, монтаж.

Чим заземлення відрізняється від громовідводу

Багато хто помилково плутають заземлення в приватному будинку своїми руками 220В та 380В з громовідводом або, правильніше сказати, блискавковідводом. Насправді, різниця є. Заземлення робиться для того, щоб виникло в електромережі надмірне електрика йшло в землю, не перевантажуючи при цьому електричні ланцюги. Блискавковідвід також відводить атмосферне електричний заряд в землю. Але контур заземлення працює завжди, а ось блискавковідвід – тільки тоді, коли в нього вдарить блискавка.

Якщо вам потрібен монтаж громовідводу в приватному будинку своїми руками, то не варто навантажувати його функціями звичайний контур заземлення. Чому? Тому що блискавковідвід повинен відводити заряд атмосферного електрики в землю таким чином, щоб він не проходив через будинок. В іншому випадку провідник або його кріплення можуть нагрітися до дуже високої температури, що, в свою чергу, може призвести до виникнення пожежі.

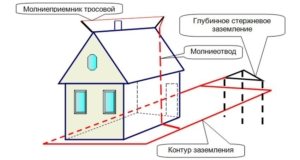

Схема пристрою блискавкозахисту тросової

Під час монтажу контуру заземлення варто враховувати, що струм в ньому набагато менше, ніж від блискавки. Крім того, установка контуру передбачає двосторонній процес: струм йде не тільки до нульовій жилі, але і від неї. Тобто якщо змонтувати заземлення в приватному будинку своїми руками 220В та 380В і поєднати його з функціями громовідводу, то заряд від блискавки не може повністю піти в землю, а повернутися у внутрішню мережу. Через це може виникнути перевантаження мережі, вихід з ладу електроприладів або пожежа.

Так чи можна поєднати контур заземлення і громовідвід? Так, якщо використовувати для цього спеціалізовані контури фабричного виробництва. Вони дозволять вам поєднувати дві функції, але от вартість такого контуру буде вище, ніж двох незалежних пристроїв.

Схема зони захисту громовідводу

У чому різниця занулення і заземлення

Багато хто помилково плутають ці два терміна, хоча між ними є дуже велика різниця. Занулення призначене для використання на промислових підприємствах, але більшість забудовників нехтує цим правилом, встановлюючи контури занулення в житлових будинках. Це не зовсім безпечно і робиться або через брак знань, або при бажанні заощадити.

Корисна порада! Якщо в однофазної системи електропроводки встановлюється трипровідною (кабель нуль, земля, фаза), а в трифазній – п’яти-провідний (три фази замість однієї), то це абсолютно точно без заземлення занулення.

Важливо пам’ятати, що занулення розраховане тільки на ймовірність короткого замикання і не виконує функції заземлення. Така функція дуже корисна при використанні промислового обладнання, але абсолютно марна в побутових умовах, навіть навпаки. Наприклад, якщо до електроприладу підведений нульовий провід, то в разі його обгорання або якщо ви випадково переплутаєте нуль з фазою, то обладнання запросто може перегоріти.

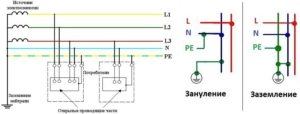

Занулення розраховане виключно на ймовірність короткого замикання і не виконує функції заземлення

Якщо все-таки ви зважилися монтувати разом з комплектом заземлення для приватного будинку і занулення, то вкрай рекомендується додатково встановити захисне обладнання. Наприклад, великою популярністю користується обмежувач напруги і пристрій захисного відключення апаратури.

Загальні поради з облаштування заземлення в приватному будинку

Якщо ви все-таки не бажаєте скористатися готовим заводським комплектом заземлення і твердо вирішили зробити заземлення в будинку своїми руками, то варто пам’ятати декілька простих правил:

завжди враховуйте корозію, під її впливом опір заземлюючих матеріалів може збільшитися;
якщо грунт дуже вологий і ймовірність корозії досить висока, то використовуйте заземлювачі з гальванічним покриттям або хоча б з великою площею перерізу;
не розташовуйте контур заземлення поблизу трубопроводів, т. е. там, де земля просушена під впливом тепла;
відстань між електродами заземлення завжди повинно бути більше їх довжини;
глибина розташування електродів повинна бути нижче точки замерзання грунту;

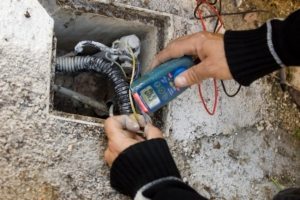

Уважно вивчіть інструкції з монтажу заземлення перед роботою

опір усієї системи заземлення не повинен перевищувати 4 Ом;
між собою з’єднувати електроди вкрай рекомендується за допомогою зварювання;
площа перерізу кожного електрода, а також його перетин, повинні відповідати встановленим нормам ПУЕ.

При дотриманні всіх цих вимог ви можете бути впевнені в тому, що змонтована вам система заземлення надійно захистить ваші електроприлади від поломки, а ваш дім від пожежі в результаті короткого замикання.

Корисна порада! Монтувати контур заземлення краще всього по вже готової інструкції з інтернету. Це допоможе вам зробити все за короткий час і уникнути найпоширеніших помилок.

Перевірка контуру заземлення на працездатність

Після закінчення монтажу заземлення обов’язково потрібно виконати контрольну перевірку працездатності контуру. Робиться це за допомогою спеціального і досить дорогого приладу, однак є й більш простий спосіб.

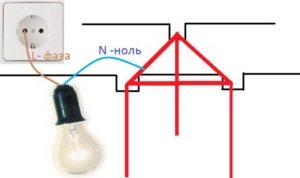

Простий спосіб перевірити працездатність контуру заземлення

До одного з кінців контуру підключається лампа потужністю не менше 100 Вт, причому, до контуру підключається тільки один її контакт, другий іде до фази. Якщо лампочка світить яскраво, то ви все зробили правильно, і контур працює добре. Якщо світло тьмяне, то це говорить про слабкому контакті між елементами контуру. Якщо лампочка не світить взагалі – контур складений неправильно.

Фото заземлення 220В в приватному будинку своїми руками у великій кількості можна знайти в інтернеті, як і відео інструкції. Тому, якщо ви впевнені в своїх силах, в своєму розпорядженні необхідними інструментами та навичками, то можете сміливо збирати контур заземлення самостійно. Це обійдеться набагато дешевше, ніж покупка готового пристрою заводського виробництва.
