Ворота розпашні металеві з хвірткою: фото та інструкція по монтажу

Будь-яка приватна територія або присадибна ділянка потребує огорожі, в якому, в свою чергу, мають бути ворота. Існує багато різних видів воріт, що розрізняються за матеріалом, типом конструкції і іншим характеристикам. В інтернеті можна знайти все необхідне для того, щоб створити ворота розпашні металеві з хвірткою: фото, інструкції, креслення і детальні поради.

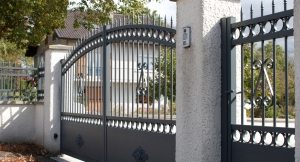

Розсувні металеві ворота з хвірткою – відмінний варіант для приватного будинку

Переваги і особливості конструкції

Розпашні ворота, оснащені хвірткою, – це не тільки відмінна захист території від несанкціонованого проникнення, але і дуже зручна конструкція, що дозволяє пропускати гостей і техніку. У кожного з типів такої конструкції є ряд переваг:

• для створення можна використовувати велику кількість сучасних металевих профілів, що відкриває перед вами широкий простір для реалізації своїх дизайнерських фантазій;

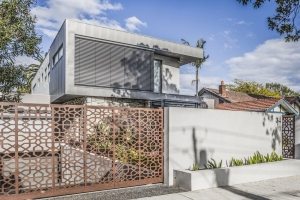

Ажурні ворота і хвіртка з металу гармонійно поєднуються з дизайном будівлі та прибудинкової території

• всі елементи металевої конструкції виготовляються з нанесенням спеціального полімерного покриття, яке захищає її від корозії, перепадів температур та інших негативних впливів;
• хвіртка кріпиться за допомогою особливих 3-секційних накладних петель, що підвищує міцність всієї конструкції;
• металеві розпашні ворота не мають видимих елементів кріплення, завдяки чому зламати їх стає дуже складно.

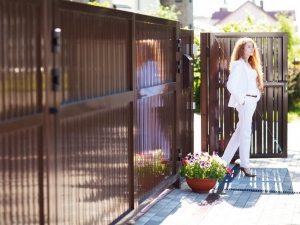

Металеві розпашні ворота підвішені на потрійний ряд петель

Крім цього, ескізи, конструкцію, креслення, схеми розпашних воріт своїми руками можна створити за індивідуальним проектом, використовуючи ковані елементи, автоматику для відкриття воріт і багато іншого. Таким чином, ваша конструкція буде не тільки надійним, але і неповторною в плані дизайну.

Типи конструкцій

Всі типи даних воріт складаються з двох або однієї стулок, які за допомогою петель кріпляться до рами. В залежності від типу стулок, розрізняють такі види конструкцій:

• каркасні з сіткою – такий тип воріт добре підійде там, де потрібно захистити територію з рослинами, або просто не допустити постійного затінення. При цьому сітка коштує досить дешево, легко монтується, не потребує постійного догляду і може похвалитися ще рядом переваг;

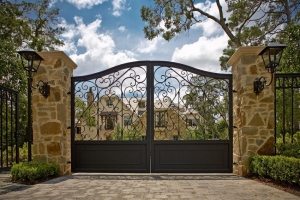

Ковані ворота та хвіртка виглядають елегантно і розкішно

• з профнастилом – фото воріт з профнастилу з куванням або іншими елементами показують, що така конструкція привабливо виглядає і надійно захищає територію. Сам профнастил відрізняється великою довговічністю і надійністю, а також широким асортиментом колірних рішень. Не дивно, що саме такий тип конструкцій останнім часом користується все більшою популярністю;
• зі зварним гратчастим каркасом – такий тип конструкції відрізняється стильним виглядом і використовується, найчастіше, саме в декоративних цілях. Але не варто недооцінювати міцність такого каркаса, він відмінно переносить механічні пошкодження;

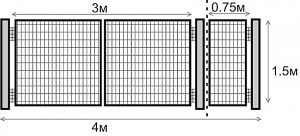

Монтажні розміри розпашних воріт і хвіртки з зварної сітки

• з утепленням – найчастіше встановлюються в гаражах для захисту автомобіля від сильних морозів. Як утеплювач можна використовувати поліпропіленові плити або звичайні дерев’яні дошки. Металева оболонка в такому разі може бути подвійною або одинарної.

Корисна порада! При виборі конструкції враховуйте також тип паркану, до якого вона буде кріпитися. Наприклад, якщо ваш паркан виготовлений з профнастилу, то і ворота варто робити з нього.

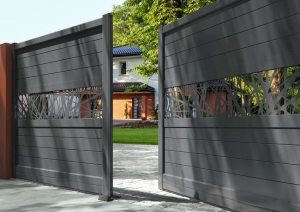

Двостулкові розстібні ворота – найбільш поширений варіант подібних конструкцій

За кількістю стулок можна провести наступну класифікацію:

• одностулкові – характеризуються великою вагою і потребують пристрої посиленого опорного стовпа. Такий тип конструкції не надто популярний, так як далеко не кожні петлі витримують вагу суцільного металевого полотна, так і монтувати його складно. З переваг можна виділити велику міцність, а з недоліків – необхідність в укріпленому фундаменті і власників, а також потреба у великій кількості вільного простору для відкривання і закривання воріт;
• двостулкові – найпоширеніший варіант. Монтаж розсувних металевих воріт з хвірткою з профнастилу відмінно підійде для гаража, складу або виробничого приміщення. Основні переваги – це простота конструкції і легкість в експлуатації і обслуговуванні;

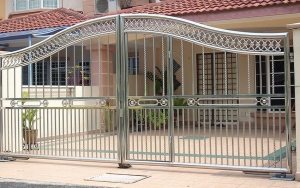

Металеві розпашні ворота з вбудованою у стулку хвірткою

• двостулкові з хвірткою – самий зручний і часто використовуваний варіант. Хвіртка дозволяє вільно пропускати на територію людей без необхідності відкривати основні стулки.

З чого складаються ворота і які інструменти використовуються при монтажі

Будь-які розпашні ворота з хвірткою складаються з наступних елементів:

• каркас – основа воріт, яка кріпиться до стовпів або до паркану;
• обшивка – матеріал, яким заповнюється каркас;
• петлі, за допомогою яких каркас кріпиться до опорних стовпів;
• стовпи;
• замикаючий механізм – замок або засувка, за допомогою якої закриваються ворота.

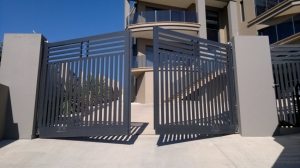

Сучасний дизайн металевих розпашних воріт з хвірткою

Також для монтажу конструкції використовується велика кількість витратних матеріалів: цегла, щебінь, пісок, цемент, грунтувальна і звичайна фарба, цвяхи чи дюбеля. Безпосередньо при створенні воріт своїми руками вам знадобиться будівельний рівень, болгарка з різними дисками для різання та шліфування металу (для шліфування також можна використовувати спеціальну шліфувальну машинку), краскопульт, валик або кисті, зварювальний апарат.

Вибір профільного листа, матеріалів для каркаса і стовпів

Перш ніж зайнятися виготовленням огорожі і воріт для приватного будинку з профнастилу (фото яких можна часто побачити в мережі), варто визначитися з типом профільного листа. Розрізняють наступні варіанти:

• «З» — стіновий профільний лист, виготовлений з оцинкованої сталі невеликої товщини. Характеризується легкістю та міцністю, найчастіше використовується для самостійного виготовлення воріт;

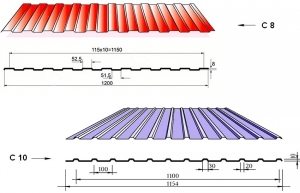

Види профільованих листів, які підходять для монтажу воріт

• «НС» — листи з великою висотою хвилі і великою товщиною, характеризуються підвищеною міцністю, але і великою вагою;
• «Н» — несучий профільний лист великої товщини і ваги, використовується для створення ангарів та гаражів.

Для створення воріт найкраще підійдуть два типи: С8 і С10. Товщина листів першого становить 0,4-0,6 мм, а висота хвилі – 8 мм. Квадратний метр такого листа важить до 5,5 кг, тобто одна стандартна стулка розміром 2х2,5 м буде важити близько 25 кг. С10 виготовляється зі сталі товщиною до 0,8 мм, висота хвилі – 10 мм. Він відрізняється більшою вагою, одна стулка може важити до 40 кг.

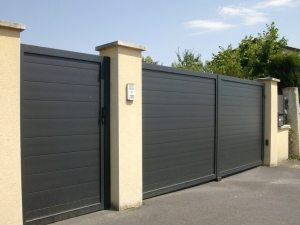

Розпашні ворота і хвіртка з металу виконані в єдиному стилі

Каркас воріт можна зробити з прокату заліза або ж з дерев’яних брусів. Перший варіант кращий, так як дерево потрібно постійно захищати від гниття і інших несприятливих впливів, які метал переносить набагато легше. Також розрізняють наступні типи каркасу:

• зварна конструкція – самий довговічний і надійний варіант, якій добре витримує велику вагу. Єдиний недолік – зварний каркас може бути занадто важким для створення автоматичних воріт;
• алюмінієвий каркас – використовується тільки в поєднанні з легкими матеріалами обшивки. Ідеально підходить для відкриваються автоматично воріт завдяки невеликій вазі;
• каркас на болтах – споруджується простіше, ніж зварний, але не може похвалитися такою ж надійністю і довговічністю.

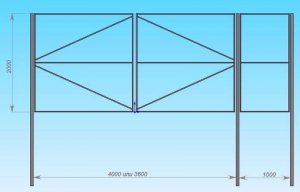

Схема каркаса з профільованої труби для розпашних воріт з хвірткою

Корисна порада! Якщо ви все-таки збираєтесь використовувати дерево для каркасу, то для цих цілей краще всього підійде якісний дерев’яний брус з перетином 10х10.

Каркас із заліза монтується з профільованої труби з квадратним або прямокутним перетином. Оптимальний розмір – 40х20 мм

Опорні стовпи, які можна побачити на фото кованих воріт і хвіртки, теж можуть бути виконані з різних матеріалів:

• дерево – самий дешевий, але далеко не самий довговічний матеріал для опорних стовпів. Перевага – простота в обробці;

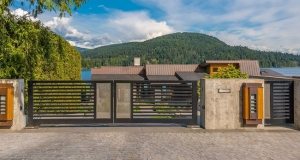

Розпашні ворота та хвіртка, виконані з металу

• цегла – служить довше, ніж дерево, виглядає цілком привабливо і може витримати велику вагу. Ідеальний варіант використання цегли – це обкладывание їм металевих конструкцій. При цьому петлі та інші конструктивні елементи потрібно приварювати саме до залізного сердечника;
• бетон – один з найбільш довговічних і простих в обробці матеріалів для опорних стовпів. Завдяки своїй масивності легко витримує вагу великої конструкції, легко піддається косметичного ремонту;
• азбест – середній варіант між металевими і дерев’яними стовпами;

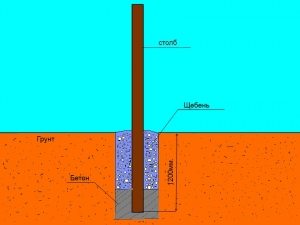

Схема влаштування опор для розпашних воріт з хвірткою

• метал – стовпи з нього простіше всього встановлювати (вони просто вкопуються в грунт), стійко витримують багато природні і механічні впливи. Дуже хороший варіант опорних стовпів для всіх типів конструкцій – це металеві стовпи з бетонним або цегляним підставою.

Порядок монтажу

Виготовлення воріт з профлиста своїми руками – це досить складний, тривалий і трудомісткий процес. Розглянемо його докладно.

Початковий етап зведення воріт – складання докладного креслення майбутньої конструкції, який може бути виконаний з нуля або взятий з інтернету. У будь-якому випадку необхідно проведення деякої кількості розрахунків і вимірів. Креслення, фото і відео розпашних воріт своїми руками можна знайти на будь-якому спеціалізованому будівельному сайті, так що вам залишається тільки вибрати влаштовує вас варіант дизайну.

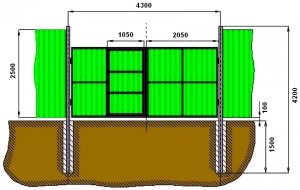

Монтажні розміри воріт з профнастилу з вбудованою у стулку хвірткою

Важливий момент – правильно визначити глибину ям під опорні стовпи. Якщо ваші ворота мають 2 м у висоту, то глибина ями повинна бути не менше 1 м, а діаметр поглиблення варто робити на 10 см більше, ніж діаметр опорної труби. Класичні розміри воріт з профнастилу з елементами ковки – 3-4 на 2,5 м. При цьому потрібно враховувати габарити хвіртки, а якщо ви обмежені в розмірах ділянки, то її можна врізати в одну із стулок.

Далі йде установка опор. Товщина опорної труби підбирається в залежності від ваги всієї конструкції. Труба вкладається в яму, потім засипається щебенем або битою цеглою і заливається будівельним розчином (цемент з піском в співвідношенні 1:3 і 25% води). Якщо конструкція дуже важка або вам просто потрібно додаткове зміцнення, то стовпи біля основи можна обкласти цеглою.

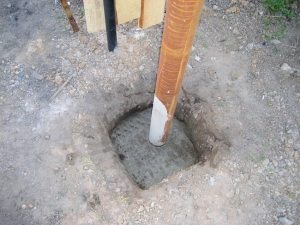

Процес установки опорних стовпів для розпашних воріт

Виготовлення самих воріт – окремий процес, який варто розписати детально.

Монтаж воріт з профнастилу з елементами ковки: фото та інструкції

При виготовленні воріт, в першу чергу необхідно змонтувати раму, яка буде встановлюватися в отвір. Для цього металеві куточки розташовуються у формі квадрата або прямокутника, а місця стиків зварюються за допомогою зварювального апарату.

Корисна порада! Для більшої міцності рекомендується робити дві рами – з зовнішньої і внутрішньої сторони отвору. Між ними потрібно приварити металеві пластини. Чим надійніше буде кріплення, тим краще рама буде витримувати вагу стулок.

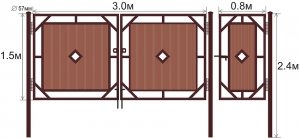

Монтажні розміри розпашних воріт і хвіртки з металевим каркасом і вставками з профнастилу

При виготовленні стулок, металеві профілі розкладаються на рівній поверхні у відповідності з вашим кресленням, а потім місця зіткнення зварюються. Отримані листи слід зміцнити поздовжніми або залізними поперечними балками. Таким же чином виготовляється каркас для хвіртки.

Після цього покриття приварюється до каркасної частини. Рекомендована товщина листового металу – близько 2 мм. Вага більш товстих аркушів можуть не витримати опорні стійки, а занадто тонкий метал можна легко пошкодити.

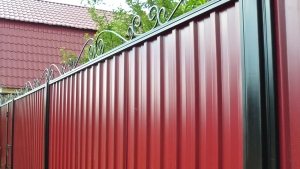

Ворота з профільованих листів з елементами ковки

Особливу увагу слід звернути петлям, так як саме на них тримається вся конструкція. Не варто економити на даному елементі воріт, інакше ви ризикуєте отримати вкрай ненадійну конструкцію. Петлі приварюються до опорних стовпів і стулок за допомогою зварювального апарату.

Після цього ворота і хвіртка встановлюються на петлі, монтуються замки та засуви, конструкція покривається фарбою для захисту від корозії.

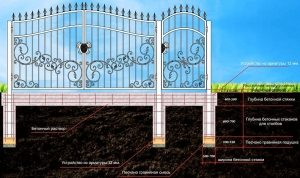

Схема пристрою кованих розпашних воріт з хвірткою

Установка автоматики на ворота

Конструкція з автоматичним приводом – це дуже зручний і функціональний варіант, який дозволить вам заощадити час і сили. Для цього навіть не обов’язково мати спеціалізоване обладнання, а можна використовувати поворотний механізм, який застосовується у супутниковій тарілці. Такий варіант буде не тільки ефективним і недорогим, але і безпечним, так як двигун від супутникової системи можна поєднати з понижуючим трансформатором.

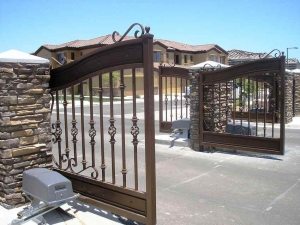

Розпашні ворота з металу з встановленою автоматикою

Два приводи від супутникових систем з максимально довгими штоками прикріплюються до стулок воріт з внутрішньої сторони ділянки. До них же купується універсальний пульт управління. Також не завадить під’єднати до системи струмове реле, яке буде повертати стулку у вихідне положення, якщо під неї потрапить камінь або інша перешкода. Якщо такого реле не буде, то механізм автоматичного відкривання воріт може вийти з ладу в результаті попадання на дорогу перед конструкцією навіть невеликого перешкоди.

Стаття по темі:

Ворота своїми руками. Креслення, фото і відео. Переваги і негативні сторони розпашних та розсувних воріт, особливості їх монтажу. Відео процесу установки різних видів воріт.

Ковані ворота: фото та інструкції по виготовленню

Як вже було сказано вище, ковані ворота є відмінним варіантом, який продемонструє всім гостям ваш хороший смак, а також фінансове благополуччя. Для того, щоб своїми руками виготовити такий тип конструкції, зовсім необов’язково бути професійним ковалем. У сучасних будівельних магазинах продається велика кількість різноманітних кованих елементів, вам залишається тільки придбати їх і включити в свій ескіз.

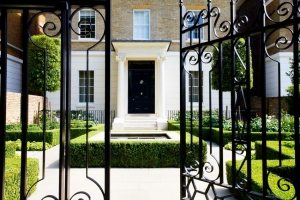

Ворота з вбудованою хвірткою, викувані з металу

Є кілька варіантів кованих воріт:

Виготовляються ковані конструкції практично так само, як і з профнастилу. Спочатку робиться ескіз, на який наносяться ковані елементи. До речі, в інтернеті можна побачити велику кількість варіантів дизайну готової продукції, на основі яких ви можете створити свій власний унікальний стиль. Потім всі деталі збираються на рівній горизонтальній поверхні і скріплюються за допомогою зварювання.

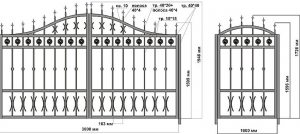

Приклад монтажу орних кованих воріт і хвіртки

Корисна порада! На кресленні кованих воріт дуже важливо враховувати точні розміри елементів для того, щоб у готовому виробі між ними не утворилися зазори.

Якщо ворота ковані, фото продемонструє, що всі шви між елементами акуратно зачищені і оброблені. Це можна робити вручну за допомогою наждачного полотна, або з використанням спеціальної шліфувальної машинки. Фарбувати ковану конструкцію також дещо складніше, ніж виготовлену з профільного листа. Краще всього для цього використовувати спеціальний фарбопульт чи набір пензликів, якщо у вас є багато вільного часу.

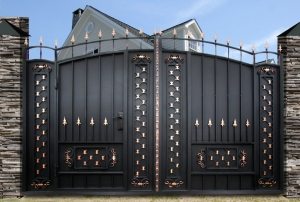

Розпашні ворота з металу з елементами ковки та вбудованою хвірткою

Також необхідно вибрати варіанти розташування кованих елементів на профільному листі. У такому разі декором може бути покрита не вся поверхня листка, а тільки його частину. Так ви можете заощадити кошти, але при цьому створити красивий і дорого виглядає елемент огорожі.

Переваги і недоліки кованих воріт

Як і у будь-якого іншого типу, у кованої конструкції є свої переваги і недоліки. Переваги:

• довговічність – метал може прослужити не один десяток років при мінімальному догляді, а художня ковка ніколи не вийде з моди;

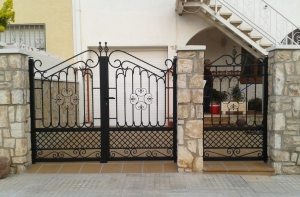

Розпашні ворота з хвірткою, викувані з металу, довговічні і екологічні

• екологічність – метал кованих виробів абсолютно безпечний для здоров’я людини. Крім того, його зовнішній вигляд відмінно поєднується з садовими та присадибними декоративними елементами.

Недоліки:

• складність у виготовленні, – якщо кувати такі ворота своїми руками, то на це піде дуже багато часу і сил. На щастя, зараз все ковані елементи можна придбати в готовому вигляді в спеціалізованому магазині;
• висока ціна – недолік, який логічно випливає з попереднього пункту.

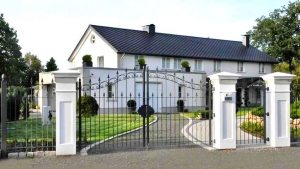

Ковані конструкції відрізняються особливою красою і витонченістю

Догляд за кованими конструкціями

Спеціального догляду даний тип огорожі не вимагає, особливо якщо всі елементи пофарбовані спеціальною антикорозійною фарбою. Періодично елементи потрібно чистити від бруду і підфарбовувати, а рухомі частини – змащувати. Чистити ковану конструкцію краще і зручніше за все за допомогою потужної струменя води.

За кресленнями, фото і відео кованих воріт своїми руками видно, що велика кількість ажурних елементів може призвести до низки труднощів у процесі їх забарвлення, але хороший фарбопульт врятує ситуацію. Врахуйте, що для підфарбовування втратили колір частин, змонтованих зверху на профільований металевий лист, на останній варто підкладати папір.

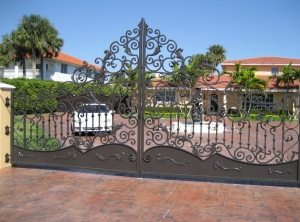

Металеві розпашні ворота з великою кількістю ажурних кованих елементів

Ворота розпашні металеві з хвірткою: фото і нюанси роботи

Незалежно від того, який з варіантів розпашних воріт ви обрали, слід враховувати ряд важливих моментів:

• до здійснення каркасних робіт бетон навколо опорних стовпів повинен як слід висохнути. Якщо ж ви робите стовпи з прямою врізкою у грунт, то землю навколо них потрібно рясно полити водою, ретельно утрамбувати, а потім дати висохнути;
• роботи по закладці фундаменту для воріт (якщо потрібно) і опорних стовпів найкраще здійснювати в теплу пору року, коли грунт ще не промерзла, але вже не надто вологий;

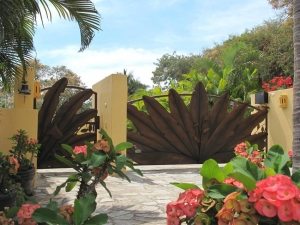

Незвичайні розпашні ворота і хвіртка з рослинними мотивами в дизайні

• якщо ви не хочете, щоб металеві ворота страждали від опадів, зверху їх варто закрити невеликим козирком;
• металевий каркас і стовпи потрібно розкривати спеціальною фарбою для захисту від корозії. Робити це потрібно до початку монтажних робіт;
• стовпи не повинні мати отворів зверху. Тому, якщо ви робите їх з порожнистих труб, то отвори потрібно заварити.

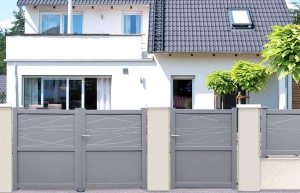

Варіант металевих розпашних воріт з хвірткою

Пам’ятайте, що якісні і надійні ворота – це запорука безпеки вашої території. Тому не варто економити на витратних матеріалах, а також неуважно ставитися до процесу складання та установки конструкції. На сьогоднішній день на спеціалізованих сайтах в інтернеті розміщено безліч докладних і доступних матеріалів, уважне вивчення яких дозволить уникнути найпоширеніших помилок.

Металеві розпашні ворота з хвірткою – один з найбільш популярних типів воріт. Вони досить прості у виготовленні і експлуатації, недорого коштують і прослужать вам довгі роки.
