Витяжна вентиляція. Її характеристики, пристрій, переваги і недоліки
Людині повинно бути комфортно в будь-якому приміщенні: житловому, робочому, зону відпочинку і т. д. Однією з головних складових сприятливого мікроклімату є повітря. Свіжий і чистий, без шкідливих домішок – це основні якості, якими він повинен володіти. Тільки хороша вентиляційна система може забезпечити такі його характеристики за допомогою правильного повітрообміну. Як припливна, так і витяжна вентиляція повинні функціонувати повною мірою. Тільки їх злагоджена робота дасть максимально хороший результат.
Облаштування системи вентиляції слід продумати ще на етапі планування та будівництва
Природна витяжна вентиляція
Повітрообмін в приміщеннях, обладнаних даним типом вентиляції, здійснюється строго за законами фізики. Швидкість поривів вітру, амплітуда зовнішніх і внутрішніх температур, амплітуда тиску – основні двигуни процесу циркуляції повітря. Повна залежність від погодних умов — її великий недолік. У літню пору року, коли різниця температур усередині і зовні будівлі практично дорівнює нулю, повітрообмін зупиняється. А взимку навпаки: амплітуда температур велика, холодне повітря добре надходить з вулиці, а процес його обігріву відбувається за рахунок внутрішньої системи опалення. Енерговитрати дуже великі – теплова енергія витрачається на обігрів вуличного повітря. Збільшити коефіцієнт корисної дії системи повітрообміну можуть відкриті кватирки і фрамуги, зазори у віконних рамах, зазори між підлогою і дверима. У житлових багатоквартирних будинках витяжні канали природної вентиляції облаштовані кухні і ванній кімнаті. Великим мінусом є те, що управління вентиляцією такого типу неможливо здійснити.

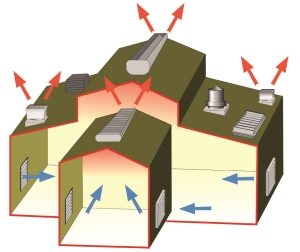

Вентиляційні отвори для природної припливно-витяжної вентиляції будинку
Природна вентиляція має масу позитивних якостей, але необхідно належну увагу приділяти і її недоліків, так як саме вони можуть створювати проблеми в подальшій експлуатації. Облаштування такої системи має бути гранично якісно і продумано, відрегулювати або «підкрутити» що–небудь в ході її роботи вже не вийде.
Посилення витяжного ефекту з допомогою дефлектора
Пристрій системи природної вентиляції складається з внутрішніх каналів, горизонтальних повітроводів і витяжної шахти. Посилити витяжку повітря з приміщень можна двома способами: шляхом установки на вході каналу вентилятора витяжної вентиляції або шляхом встановлення спеціальної насадки – дефлектора. Це пристрій, за допомогою якого створюється або збільшується вже наявна тяга в каналах витяжної вентиляції. Його встановлюють на даху, на виході вентиляційної шахти. Такий пристрій збільшує надходження повітря з допомогою обертання вбудованої турбіни. Головна рушійна сила його роботи – вітер. При відсутності вітру дефлектор допомагає уникнути появи зворотної тяги. Грамотний підбір такої деталі дасть змогу одержати відчутне збільшення потоку повітря на 20%.

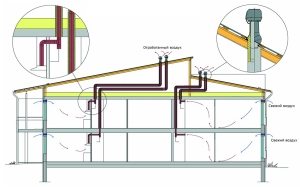

Дефлектор допомагає створити або збільшити тягу повітря в каналах витяжної вентиляції
Розрізняють кілька видів дефлекторів:
- з плоскою кришкою — найбільш простий у виконанні. Дуже часто вмілі господарі роблять його самі;
- зі знімною кришкою — найчастіше застосовується для димохідних каналів. Можливість зняття кришки дуже полегшує процес чищення;
- з двосхилим кришкою — такий тип насадки дуже добре захищає вентиляційні канали від атмосферних опадів (снігу, дощу);
- кулястої форми — добре підходить для будь-якого екстер’єру. Не просто красиво впишеться, а навіть прикрасить його.
Найчастіше дефлектор застосовується в системах вентиляції з природним типом спонукання, але може посилювати і систему з примусово спроектованим спонуканням.
Кулясті дефлектори прикрасять екстер’єр будь-якого будинку
Монтаж дефлектора вентиляції досить простий. Спочатку нижній циліндр прикручується болтами і гайками до вентиляційного отвору. Далі прикріплюють дифузор, зворотний конус і ковпак.
Важливо! Фахівці рекомендують встановити дефлектор на 1,5 – 2 м вище рівня даху. Таким способом значно збільшується тяга.
Окремим видом є димовою дефлектор. Він встановлюється на виході димового каналу. Витяжна протидимний вентиляція більшою мірою затребувана на виробництвах, де існує небезпека виникнення пожежі. Така система відіграє важливу роль у початку спалаху, эвакуируя шкідливі чадні гази і дим. Для житлових приміщень вона менш актуальна і рідко в них застосовується.

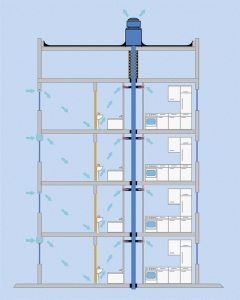

Приклад облаштування витяжної вентиляції в багатоповерховому будинку
Розрахунок, схема і монтаж витяжної вентиляції
Установка будь-якого виду вентиляції – досить трудомісткий процес. Тільки навчені фахівці можуть правильно підійти до цього питання.
Методи розрахунку параметрів систем вентиляції
Починати завжди треба з розрахунку витяжної вентиляції. Для цього потрібно знати, яку кількість повітря необхідно примусово видалити з приміщення. Існують державні та санітарно–гігієнічні норми, що регламентують нормативи в даній області.
Стаття по темі:
Досвідчений інженер завжди знає, де знайти необхідну інформацію. Користуючись опорними відомостями і таблицями, він розрахує кількість циркулируемого повітря і те, якими параметрами він повинен володіти. Система витяжної вентиляції житлового будинку розраховується з урахуванням цих правил. Для цього використовується декілька основних методів: по площі приміщення, по кратностям і по СНиП.
Правильно обладнана вентиляція — запорука здорового мікроклімату в будинку
Обчислення площі приміщення – найпростіший спосіб. Грунтується на тому, що за правилами необхідно подавати 3 кубометра повітря на 1 квадратний метр приміщення. Кількість людей в увагу не береться.
За санітарно–гігієнічним нормам в приміщеннях на одну людину, який постійно знаходиться в будівлі, необхідно 60 кубометрів, а на одну людину, яка перебуває тимчасово, 20 кубометрів повітря. Вступити в приміщення повинно кількість повітря, що дорівнює примусово відведеним.
Самим трудомістким вважається розрахунок по кратностям. Кратність повітрообміну – це число, що показує яку кількість разів повітря повністю замінюється протягом однієї години. Існують таблиці з наведеними в них кратностями конкретно для кожного приміщення. За спеціальними формулами виробляють обчислення, які безпосередньо залежать від цих табличних значень і обсягу приміщення.

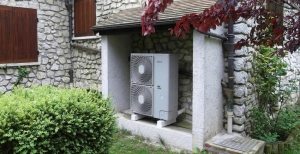

Зовнішні елементи сучасної вентиляційної системи з автоматичним управлінням
Принципова схема природної і механічної витяжної вентиляцій
Природна вентиляція має найпростішу схему. Така система складається з повітрозабірника, решітки, витяжки і воздухоотвода.
В схему механічної вентиляції входить більше елементів: повітрозабірник, решітки, витяжка і воздухоотвод, вентилятор, шумоізоляція і вентиляційні канали. Управління таким пристроєм відбувається за допомогою електроніки, яка повністю контролює процес видалення примусово відведених повітряних мас.

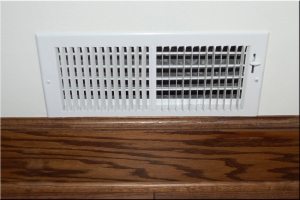

Вентиляційна решітка з регульованим клапаном дозволяє контролювати потік повітря, що подається
Якісний монтаж витяжної системи вентиляції своїми руками – це можливо
Після того, як зроблені всі розрахунки і обрані потрібні складові, приступають безпосередньо до монтажу витяжної вентиляції. Дуже актуальна для житлових приміщень місцева витяжна вентиляція. Більшість людей використовують витяжку на кухні. Її установка може бути проведена як спеціалістом, так і самостійно. Примусово видаляється повітря, пара та запахи виводяться назовні по каналах повітроводів. Управління витяжною вентиляцією в кухні здійснюється вручну: включається і вимикається за необхідності.
Місцева витяжна вентиляція своїми руками може бути легко змонтована з допомогою гнучких повітропроводів. Установка витяжки на кухні проводиться прямо над плитою. Кращим варіантом буде вивести вихідний отвір назовні. У зворотному випадку, підвівши трубу у вентиляційні канали природної вентиляції, можна отримати ефект зворотної тяги. Чітко дотримуючись інструкції, заздалегідь підготувавши необхідні матеріали та інструменти, кожен з легкістю встановить відмінну витяжну систему на кухні.
Важливо! Робоча поверхня витяжки повинна бути більше ширини плити. Пари не повинні виходити за її межі.
Загальні поняття припливно–витяжної вентиляції
У багатьох приміщеннях однієї витяжної вентиляції часто буває недостатньо. Масове використання металопластикових вікон та дверей з щільно прилеглим ущільнювачем призводить до блокування надходження свіжого повітря.
Цю проблему може вирішити установка припливно–витяжної вентиляції. З її допомогою забезпечують вирішення відразу двох важливих питань: подачу чистого повітря і висновок уже відпрацьованого.

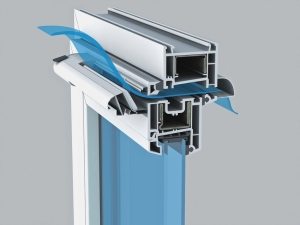

Вбудований в конструкцію металопластикового вікна вентиляційний клапан, який сприяє природному повітрообміну в приміщенні
Природна система вентиляції, яка найчастіше застосовується в житлових будинках, є по суті найпростішою припливно-витяжною вентиляцією. Але, як вже згадувалося, управління нею практично неможливо. Тому ефективним рішенням стане пристрій припливно–витяжної системи вентиляції механічного типу. Вона примусово здійснить подачу і виведення повітря, забезпечить його рух в обох напрямках. Установка такої системи дуже вигідна ще й тим, що за бажанням можна додавати додаткові комплектуючі, які значно поліпшать якість повітря в приміщенні. Такими комплектуючими може бути пристрій для зволоження повітря, що поступає або його нагрівання. Додатковий нагрів називається рекуперацією і значно підвищує показник енергоефективності житлових приміщень.

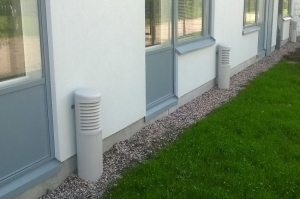

Цокольні дефлектори обладнані гратами, що перешкоджають попаданню в них дрібних предметів і гризунів
Розрахунок і головні складові елементи припливно–витяжної вентиляції
Розрахунок припливно–витяжної вентиляції – це перший крок до її встановлення. Від нього залежить, як система буде функціонувати надалі. Спочатку потрібно визначити призначення приміщення (житлове, виробниче, склад тощо), його загальну площу та максимальна кількість що знаходяться в ньому людей. Згідно з цими даними і взятим з нормативних таблиць показників кратності, виробляються необхідні обчислення. Після цього розробляється схема припливно–витяжної вентиляції.
Схема припливно–витяжної вентиляції може включати в себе такі складові:
- повітропровід – канал для розподілу повітряних мас;
- вентилятор – пристрій, примусово подає або видаляє повітря;
- повітрозабірні грати – її установка гарантує, що в систему ніколи не потрапить сторонній предмет або дрібне тварина;
- повітрозабірники і повітророзподільники – відповідають за управління безперервною циркуляцією повітря та його розподілом;

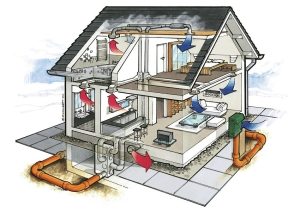

Приклад облаштування примусової припливно-витяжної вентиляції приватного будинку
- повітряний клапан – не дає повітрю надходити в приміщення, коли всі пристрій вимкнено;
- шумоглушники – управління рівнем шуму, створюваного вентилятором;
- фільтр – використовується для очищення від пилу і особливо дрібних речовин;
- калорифер – пристрій для нагріву повітря в зимовий період;
- рекуператор – спеціальний пристрій для економії електроенергії;
- система управління – контролює роботу всіх складових, включає і вимикає установку, повідомляє про несправності.
Монтаж припливно–витяжної вентиляції
Облаштування припливно–витяжної вентиляції починається з розведення каналів воздуховодов усередині приміщень. Надалі встановлюють додаткові конструкційні елементи на зовнішню сторону будови. В останню чергу монтується висновок воздуховода. Пристрій такого типу зобов’язана відповідати правилу: циркуляція повітря повинна проходити по напряму від житлових кімнат до ванної і кухні.

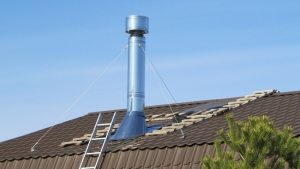

Особливу увагу слід приділити кріпленню труб виходу вентиляційної системи, щоб виключити пошкодження при сильних поривах вітру
Корисна порада! Припливно–витяжна вентиляція своїми руками встановлюється без особливих складнощів. Фахівці радять звернути особливу увагу на кріплення труб, так як вони знаходяться під тиском потоку повітря. При слабкому кріпленні з’єднання можуть розійтися.
Система з рекуперацією – запорука правильної економії
Природна вентиляція досить енергозатратна в холодну пору року. Управління вступниками повітряними масами здійснити неможливо, а завдання по їх обігріву лягає на системи опалення.
Пристрій механічної вентиляції примусово здійснює забір повітря з вулиці. Взимку його температура буде значно нижче кімнатної. Система опалення точно так само буде постійно працювати на обігрів надійшов потоку, як і при природній вентиляції. І знову енерговитрати дуже великі.
Принцип роботи рекуператора
Для вирішення проблеми провідні компанії–виробники в цій галузі пропонують використовувати припливно–витяжну вентиляцію з рекуперацією. Рекуператор – це пристрій, який здійснює теплообмін між теплим (примусово вивести) і холодним (примусово вступником) потоками повітря. Його конструкція забезпечує тільки теплообмін, не даючи проникати назад різних запахів або вологи. Управління рекуператором досить просте. Конструкція включена – теплообмін здійснюється, вимкнена – теплообміну немає. Система з рекуперацією дуже енергоефективна та, не дивлячись на свою дорожнечу, швидко окупається. Припливно–витяжна установка з рекуперацією сьогодні найбільш затребувана серед споживачів.
Витяжна вентиляція: підведення підсумків
Ефективна витяжна вентиляція дуже важлива для будівель будь-якого призначення. Менш продуктивна природна система має більш простий пристрій. Посилити її можливості допоможе дефлектор. Установка устаткування механічного типу буде технічно більш складним варіантом. Зате просте управління такою системою і можливість регулювати параметри повітря, що поступає позитивно позначиться на мікрокліматі приміщення.

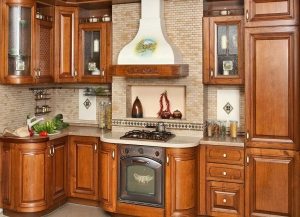

Кухонна витяжка — приклад місцевої витяжної вентиляції
Місцева витяжна вентиляція на кухні наочно демонструє кожному важливість такого обладнання. Всі непотрібні запахи, гар, пари примусово видаляється витяжною вентиляцією. Це завжди сприятливо впливає на якість атмосфери не тільки на кухні, але і у всьому приміщенні в цілому.
Системи з рекуперацією дуже практичні з точки зору зменшення енерговитрат. І, якщо добряче покопатися в описі їх пристрою, то можливо виготовити рекуператор своїми руками, щоб значно поліпшити якість роботи вентиляційної системи.
