Відкатні ворота своїми руками: креслення, схеми, ескізи конструкцій. Як збирати і монтувати

Різні типи воріт використовуються для однієї і тієї ж мети – обмеження доступу на приватну територію. При виборі виробу можна керуватися різними мотивами, але основні – це простота у відкриванні та закриванні, а також економія простору. Роликові моделі відповідають обом цим характеристикам, при цьому досить просто змонтувати відкатні ворота своїми руками: креслення, схеми, ескізи конструкцій легко знаходяться в інтернеті.

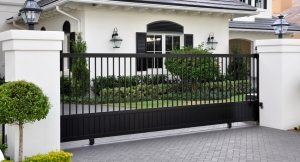

Сьогодні багато власників ділянок встановлюють відкатні ворота на в’їзну зону

Пристрій відкатних воріт

Відкатні ворота можуть бути двох видів – роликові і рейкові. Перший тип конструкції передбачає використання роликових опор і досить простий у виготовленні. Рейкові ворота на сьогоднішній день вважаються застарілими і використовуються рідко.

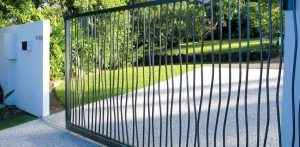

Відкатні ворота можуть використовуватися як для приватних, так і для громадських ділянок

В інтернеті можна знайти велику кількість статей про те, як зробити відкатні ворота своїми руками. Для цього знадобляться мінімальні навички у сфері будівництва, деяка кількість спеціалізованих інструментів і терпіння. Для початку потрібно знати, що будь-які роликові відкатні ворота складаються з наступних елементів:

опора або візок – на дві опори встановлюється консольна частина;
направляюча балка – приймає на себе навантаження ваги воріт;
нижній уловлювач – приймає навантаження опорного ролика при закритих воротах;
верхній уловлювач – знижує рівень парусності конструкції;
знімний ролик – є опорою для краю воріт у той час, коли вони закриті;
верхній фіксатор або кронштейн – не дає стулці йти убік;
підставка – основа для опор, по яких рухаються стулки.

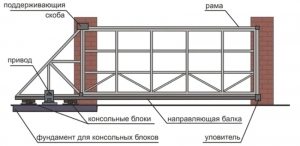

План конструкції розсувних воріт

Починати установку воріт потрібно з зведення фундаменту, який буде приймати на себе основне навантаження конструкції. Зверху на неї встановлюються опори, по яких переміщується направляюча балка, остання приварюється безпосередньо до стулок.

Відкатні ворота можуть приводитися в рух вручну або за допомогою електродвигуна. Обидва типи конструкції передбачають однакову схему монтажу.

Схема монтажу воріт

Корисна порада! Вибираючи матеріал для стулок, враховуйте, що він повинен бути достатньо жорстким і міцним, так як вся конструкція піддається впливу вітру. Крім того, полотно не повинна прогинатися під власною вагою.

Як вибрати ролики для відкатних воріт та інші комплектуючі

На сучасному ринку існує величезна кількість запчастин, з яких можна зібрати зсувні ворота своїми руками. Основні критерії вибору – це ширина отвору, висота стулок і загальна вага конструкції. Також підібрати комплектуючі деталі можна за допомогою спеціальних програм на сайтах компаній-виробників.

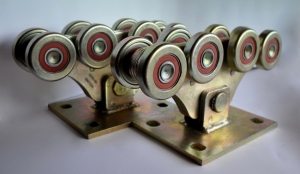

Правильний вибір хороших комплектуючих забезпечить надійність конструкції

Особливу увагу варто приділити воротах, ширина отвору яких перевищує 5 м. В цьому випадку навантаження буде більше, ніж 600 кг, а для цього потрібен особливий набір комплектуючих для підвищених навантажень.

Якщо ви вирішили зібрати по відео відкатні ворота своїми руками, то вам потрібні якісні комплектуючі. Спочатку по кресленнях, фото і відео відкатних воріт з середньої балкою своїми руками необхідно розрахувати максимальне навантаження та інші параметри, а потім подирать набори запчастин від потрібного вам виробника. Нижче ви можете ознайомитися з параметрами наборів для монтажу різних фірм:

ПроизводительВес стулки, кгШирина отвору, мДлина балки, мРолтэк МИКРОдо 350до 34.5 Alutechдо 450до 46Ролтэк ЭКОдо 500до 46

Корисна порада! При виборі комплектуючих, зверніться з готовими розрахунками і кресленням до досвідченого фахівця. Так ви не тільки заощадите свій час, але і придбаєте кращий варіант запчастин.

Порядок установки відкатних воріт

Монтаж воріт завжди слід виконувати в певній послідовності:

Створення фундаменту.

Монтаж кабельної розводки, якщо ви монтуєте варіант з електродвигуном.

Монтаж самих воріт і відповідного стовпа.

Монтаж автоматичних пристроїв і перевірка воріт в дії.

Для кожного з етапів монтажу воріт своїми руками, фото і креслення у великій кількості можна знайти в інтернеті.

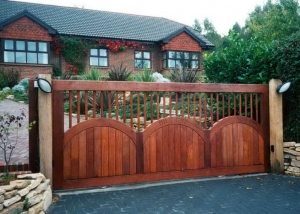

Відкатні ворота можуть бути зроблені з різних матеріалів — дерева, металу, профнастилу

Інструменти, необхідні для монтажу воріт

Для установки відкатних воріт знадобиться ряд спеціалізованих інструментів:

Зварювальний апарат – краще віддати перевагу інверторної моделі, вона забезпечує гарну якість шва і не псує метал.

Повітряний компресор – використовується для рівномірного фарбування воріт. Здійснити фарбування можна і за допомогою пензля або валика, однак з компресором шар фарби вийде максимально рівномірним.

Болгарка і набір дисків – для нарізування металевих заготовок.

Молоток, дриль, пасатижі, рулетка, рівень, клепатель.

Креслення, схеми, ескізи, конструкції підвісних воріт своїми руками можна скачати на багатьох професійних будівельних сайтах. Там же ви знайдете перелік спеціалізованих інструментів, необхідних для виготовлення того чи іншого типу воріт.

Пристрій фундаменту

Перший етап будівництва фундаменту – це розмітка ями. Для цього уздовж огорожі ділянки відміряють відстань, яка дорівнює 1/2 ширини прорізу воріт. Ширина ями під бетонну основу – приблизно півметра вбік ділянки.

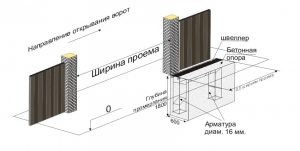

Швелер 200 мм укладають впритул до стовпа

Якщо є така можливість, то в якості опорних стовпів рекомендується використовувати стовпи огорожі. В іншому випадку монтується відповідь стовп, яма під який розташовується напроти ями для фундаменту, і з протилежного боку від прорізу. У разі встановлення автоматичних воріт, обов’язково потрібно передбачити місце для укладання електричного кабелю. Як кожуха можна використовувати металеву або ПВХ трубу з діаметром близько 25 мм.

Корисна порада! Грунт в ямі виймається на глибину промерзання грунту, тобто не менше, ніж на 2 м.

Заставний елемент виготовляється зі швелера, до якого знизу прив’язуються відрізки арматури. Сам елемент міститься в яму, щоб швелер якомога щільніше прилягав до стовпа огорожі. Горизонтальне положення швелера паралельно напрямку відкривання воріт варто перевірити за допомогою рівня.

Поверх закладного елемента заливається бетон, рівень якого повинен бути трохи вище поверхні елемента. Після цього бетону потрібно дати застигнути, це займає від 6 діб. Після застигання бетонної фундаменту можна приступати безпосередньо до монтажу воріт.

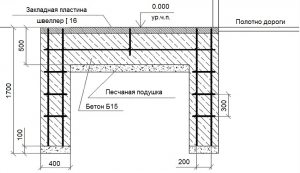

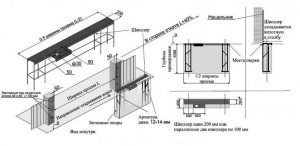

Схема бетонування основи під відкатні ворота

Описаний вище спосіб є найпоширенішим, проте існує ще ряд варіантів, як облаштувати фундамент:

Пристрій пальового монолітного фундаменту – вкопуються в грунт два армованих стовпа, сполучених між собою швелером. Цей спосіб є найбільш економічним, так як не передбачає використання великої кількості бетону. Для виїмки ґрунту при такому методі можна використати звичайний садовий бур. Глибина отворів під опори повинна бути не менше 2 м і 20-30 см у діаметрі. Кожне з отворів повинно бути розташоване як можна ближче до паркану, і з’єднуватися один з одним невеликий траншеєю.

Пальовий гвинтовий фундамент. Для його монтажу не потрібно проводити земельні та бетонні роботи, він не займає багато часу. Як видно з назви, такий фундамент являє з себе палі, які забиваються або вкручуються в землю. Для того, щоб палі прослужили якомога довше, їх необхідно покривати епоксидною смолою або оцинковувати.

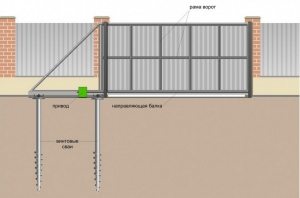

Схема монтажу воріт на гвинтових палях

Монтаж воріт

При монтажі воріт на дачу своїми руками, спочатку потрібно виконати розмітку. Для цього по лінії прорізу натягують шнурок, що позначає траєкторію руху стулки. Потім виконується фіксація регулювальних майданчиків.

Після встановлення майданчиків потрібно визначити крайні положення роликових опор. Для цього треба відступити на 15 см від краю отвору вздовж закладного елемента і провести дотичну для першого візка. Крайнє положення для другої візки розраховується за наступною формулою: з довжини воріт (з консольною частиною) віднімається 100 мм по площині закладного елемента.

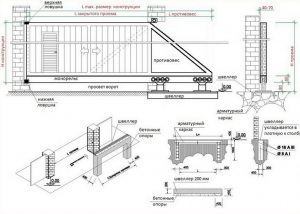

Детальна схема монтажу роликових воріт з хвірткою

Після проведення всіх розрахунків, можна приступати до монтажу розсувних воріт своїми руками, відео цього процесу при необхідності можна знайти в мережі. За допомогою зварювального апарату приварюються регулювальні майданчики другий візки, після чого вкочується в отвір і регулюється стулка.

Послідовність дій виглядає так:

Полотно знімається з роликових візків.

Візки знімаються з регулювальних майданчиків.

Майданчики приварюються до заставного елементу.

На майданчиках закріплюються роликові візки.

На візки засувається полотно воріт.

Ворота закриваються.

За допомогою гайкового ключа здійснюється доведення і остаточна регулювання стулок.

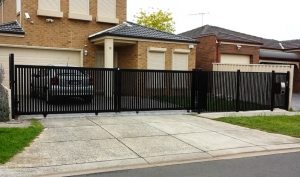

Приклад встановлених відкатних воріт на ділянці

Для того щоб візки правильно кріпилися всередині несучого профілю, потрібно в місцях їх кріплення до майданчиків послабити верхні гайки, і кілька разів відкрити і закрити ворота. Якщо стулка ходить досить вільно, то гайки потрібно закрутити назад. Якщо після цього полотно рухається з працею, то варто виправити перекоси візків у перпендикулярній площині до руху полотна.

Коли рух полотна відрегульовано, можна приступити до установки кінцевого ролика. Він розміщується всередині несучого профілю, фіксується кріпильними болтами, після чого кришка елемента приварюється до профілю воріт. Її також можна прикріпити болтами, однак зварювання в цьому випадку буде надійніше.

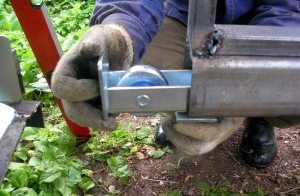

Установка кінцевого ролика на відкатні ворота

Корисна порада! У зимовий період всередину несучого профілю може потрапляти сніг, утруднюючи рух стулки. Для того щоб цього не відбувалося, з внутрішньої сторони воріт приварюється заглушка несучого профілю.

Креслення воріт своїми руками також на увазі встановлення верхнього фіксатора з роликами. При цьому ролики повинні захоплювати верх полотна, а кронштейн повинен бути спрямований отворами в бік опорного стовпа.

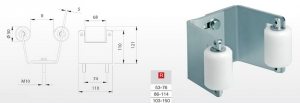

Конструкція верхнього уловлювачів з роликами

У деяких випадках для зміцнення полотно можна обшити металевим профільованим листом. Кріплення листу на полотно здійснюється за допомогою саморізів або клепок, другий метод надійніше. Їли потрібно змонтувати кілька листів, то вони накладаються одна на одну.

Важливий елемент конструкції воріт своїми руками (креслення, схеми, ескізи це підтверджують) – уловлювач. Нижній уловлювач зменшує навантаження на роликові візки, коли ворота в закритому положенні. Тому монтується він при повністю закритих воротах. Під кінцевий ролик підводиться нижній уловлювач з таким розрахунком, щоб його опорна поверхня була вище рівня кінцевого ролика.

Верхній уловлювач в закритому положенні воріт своїми верхніми скобами повинен стосуватися захисного куточка передньої кромки полотна.

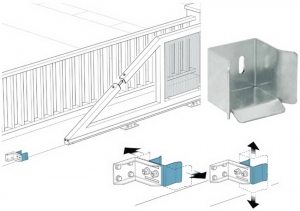

Схема установки нижнього уловлювача

Фарбування воріт

При бажанні, після установки конструкції, стулки воріт можна фарбувати в різні кольори. Фарба повинна бути довговічною і стійко переносити різного роду несприятливі природні впливи. Для того щоб шар фарби тримався як можна довше, поверхні потрібно попередньо зачистити за допомогою болгарки або шкурки, а потім знежирити ацетоном.

Після зачистки ворота грунтуються. Робити це можна за допомогою кисті, валика або фарбувального пістолета. Останній варіант переважно, оскільки дозволяє уникнути нерівностей і розлучень. Після грунтовки наноситься шар фарби. Після його висихання фарбування повторюється. Різні типи фарби і при різних погодних умовах можуть висихати від декількох годин до декількох днів.

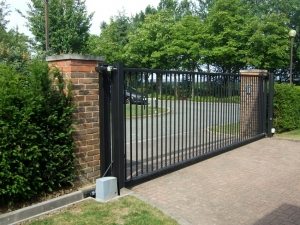

Фарбування продовжить термін служби воріт і захистить їх від корозії

Креслення, фото і відео воріт своїми руками: вибір і установка автоматики

Для установки автоматичних відкатних воріт знадобиться спеціалізоване електрообладнання. Вибір автоматики – це досить складне питання, так як він залежить від ваги конструкції, умов навколишнього середовища і багатьох інших чинників. Особливу увагу слід приділити таким характеристикам:

Матеріал шестернею в редукторі – металеві є найнадійнішими і краще переносять несприятливі умови навколишнього середовища. Крім того, вони характеризуються довговічністю.

Запас потужності двигуна – при сильному морозі навантаження на двигун більше, ніж у звичайних умовах, тому і запас потужності в такому випадку повинен бути солідним.

Тип вимикача – металевий кінцевий вимикач може барахлити в холодну пору року, тому для використання в суворому кліматі краще вибирати магнітний.

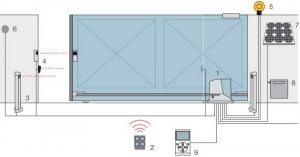

Схема автоматики для воріт: 1 — електромеханічний привід, 2 — пульт керування, 3 — фотоелементи на стійці, 4 — фотоелементи, 5 — сигнальна лампа, 6 — перемикач, 7 — сонячна панель, 8 — блок акумуляторних батарей, 9 — багатофункціональний пристрій O-View

Ще один важливий параметр при виборі автоматики – це вага стулки. Якщо він не перевищує 500 кг, то можна сміливо вибирати привід для полегшених воріт, а якщо доходить до 1 тонни – то потрібна автоматика для обважнених конструкцій. Окремий тип обладнання застосовується для воріт промислового призначення.

Стаття по темі:

Ворота своїми руками. Креслення, фото і відео. Опис процесу самостійної установки. Переваги і негативні сторони розпашних та розсувних воріт, особливості їх монтажу.

Що стосується популярних виробників автоматики для розсувних воріт, то можна звернути увагу на наступні фірми:

Came – французький виробник, продукція якого користується великою популярністю в теплих регіонах. Взимку на зубчастої рейки і кінцевих вимикачах може намерзать лід, тому моделі від цієї фірми не рекомендується використовувати в умовах суворої зими;
Nice – якісна автоматика для воріт полегшеного типу. Коштує відносно недорого, характеризується довговічністю і зносостійкістю в умовах нормальної експлуатації. Внутрішні шестерні виготовлені з пластику, тому при перевищенні допустимої ваги можуть дуже швидко прийти в непридатність;

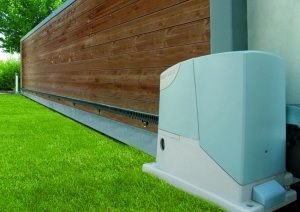

Автоматичний привід для відкатних воріт

Faac – італійська автоматика для експлуатації в будь-яких погодних умовах. Відмітна особливість – великий запас потужності двигуна, що дозволяє функціонувати навіть в сувору зиму, а також вимикачі магнітного типу, що виключають намерзання льоду. Шестерні виготовлені з сталі і латуні, тому можуть похвалитися великим запасом міцності;
An-motors – один з найбільш доступних за ціною електродвигун, що відрізняється високою якістю. Дана автоматика проводиться в Білорусії, тому може похвалитися демократичною ціною.

Корисна порада! Вибираючи автоматику для воріт, розраховуйте на максимальне навантаження на механізм, а також на суворі погодні умови в вашому регіоні.

Самостійний монтаж автоматики здійснюється досить просто, так як в комплекті з набором знаходиться інструкція по установці.

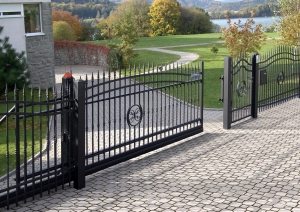

Відкатні ворота для ділянки можна зробити своїми руками або замовити готові і змонтувати

Огляд готових моделей відкатних воріт

Якщо у вас немає часу, бажання або необхідних навичок для того, щоб виготовити ворота своїми руками, можна звернути увагу на ряд готових моделей від відомих виробників:

ПроизводительОсобенностиНогмаппКрупнейший в Європі виробник гаражних і інших типів воріт, а також комплектуючих для них. Ворота від компанії користуються великою популярністю і характеризуються високим рівнем надійності.CAME GroupВорота цього виробника характеризуються надійністю, безпекою та простотою в експлуатації. Продукція фірми постійно вдосконалюється, а модельний ряд – розширюється.РОЛТЭКОтечественный виробник відкатних воріт, продукція якого відрізняється демократичною вартістю і високим рівнем якості. Один з кращих виробників воріт і комплектуючих для них на ринку.DoorHanОдин з фаворитів на ринку огороджувальних конструкцій, спеціалізується на виготовленні повного спектру запчастин для всіх типів воріт. Компанія активно розвивається і постійно покращує якість своєї продукції.

Відкатні ворота своїми руками: креслення, схеми, ескізи конструкцій. Переваги і недоліки

Як і у будь-якої іншої конструкції, у розсувних воріт є свої переваги і недоліки. До позитивних можна віднести наступні моменти:

Безпечні для людей, зокрема, для маленьких дітей.

Характеризуються високими показниками міцності і несучої здатності, а також хорошою жорсткістю.

У холодну пору року немає необхідності розчищати сніг перед воротами для того, щоб відкрити їх.

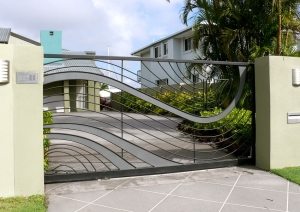

Відкатні ворота для в’їзної зони можуть бути виконані з металу, дерева, профнастилу та мати свій ексклюзивний дизайн

Негативні сторони:

Більшість моделей не передбачає наявність хвіртки, тобто заходити через такі ворота можна, тільки відкриваючи їх повністю.

Відкатні ворота забирають простір біля паркану.

Досить складно підібрати напрямні решітки потрібного типу, для цього потрібно провести велику кількість розрахунків.

Міркувати про інші переваги і недоліки відкатних воріт можна досить довго, проте одне варто знати напевно – такий тип огорожі є досить надійним і займає небагато місця, що може стати вирішальним фактором при виборі красивою і функціональною конструкцією для заміського ділянки.
