У деяких будинках навіть у сильні морози можна бачити відкриті кватирки. «Топити вулицю» в часи повальної встановлення лічильників — це нічим не виправдана розкіш. Щоб підтримувати сприятливу температуру у приміщенні, використовують терморегулятор для радіатора опалення. З допомогою цього механізму можна домогтися комфортного середовища в будинку, попутно заощадити чималу суму на опаленні.

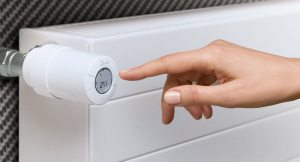

Терморегулятор дозволяє підтримувати оптимальну температуру в приміщенні
Принцип дії терморегулятора
Існує два методи регулювання мікроклімату в приміщеннях — якісний і кількісний. У першому випадку змінюється сама температура води в системі. Робиться це з допомогою змішувального вузла, встановленого в котельні. Кількісний метод передбачає контроль над надходженням теплоносія в батарею. Це і є основна функція терморегулятора для радіатора опалення.
Стаття по темі:
При підвищенні температури навколишнього середовища в електронному приладі спрацьовує спеціальний термоелемент, частково перекриває просвіт крана. Вступ гарячої води зменшується, і батарея остигає. При зниженні температури повітря процес запускається в зворотному порядку. Всі операції виконуються без участі людини.
Корисна порада! Терморегулятори в приватних будинках краще встановлювати на батареї панельного типу, що мають невелику ємність.

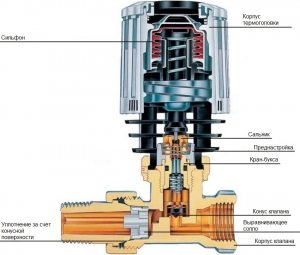

Принцип роботи терморегулятора
Види запірно-регулюючої арматури
Встановлення регулюючих пристроїв перед радіаторами забезпечує не тільки управління температурним режимом, але і рішення питань аварійної безпеки. Якщо батарея потекла, потребує заміни або ремонту, її можна відключити від системи одним поворотом крана.
Управління потоком теплоносія проводиться з застосуванням наступних елементів:
Кульовий кран
Годиться тільки для відключення батареї, оскільки функціонує в двох режимах — «відкрито» і «закрито». Як терморегулятор для радіатора опалення — неефективний. Затвор не можна тримати напіввідкритим. Причина в тому, що кульової елемент крана, що стоїть в проміжному положенні, поступово приходить в непридатність. Його пошкоджують тверді частинки, циркулюючі по трубах разом з теплоносієм. Вони неминуче залишають подряпини на полірованому кулі, внаслідок чого втрачається герметичність запору.
Схема установки радіатора з терморегулятором
Конусний вентиль
В цілому досить функціональний і маловитратне рішення. Регулювати подачу води можна, але всі операції доводиться проробляти вручну. Ніякої розмітки на запірному пристрої немає. Потрібно досвідченим шляхом підбирати положення вентиля, щоб знизити або підвищити температуру радіатора. Постійні маніпуляції краном також не проходять для нього безслідно — найчастіше ламається захисний ковпачок приладу.
Конусний вентиль — вид у розрізі
Автоматичний терморегулятор для радіатора опалення
Це оптимальний варіант для сучасного житла. Механізм приладу складається із двох частин — чутливої теплової головки і клапана. Вони взаємодіють один з одним без участі будь-якої енергії. Термоголовка (сильфон) являє собою порожнистий гофрований циліндр, заповнений газом або рідиною.
Якщо в кімнаті підвищилася температура повітря, то рідина в циліндрі розширюється, і сильфон збільшується. Цим приводиться в рух шток, затворяющий клапан. Потік теплоносія в батарею частково перекривається, що дозволяє скорегувати температуру повітря в бік зниження. Якщо стало прохолодно, об’єм робочої середовища в голівці зменшується. Шток встає на місце, клапан відкриває прохід теплоносію. Батарея нагрівається.
Автоматичний терморегулятор для радіатора опалення
Теплові головки мають великий запас міцності. Вони витримують близько мільйона циклів розширення і стиснення. Прилад і за 100 років не виробить такого ресурсу.
Корисна порада! В першу чергу терморегулятори встановлюють в приміщеннях з нестабільною температурою (на кухні або в кімнатах з вікнами на сонячну сторону). У приватних котеджах прилади монтують на радіатори верхніх поверхів, куди піднімається тепле повітря. За рахунок цього вирівнюється температурний режим у всьому будинку.
Електронний терморегулятор для батарей
Технічні особливості автоматичних термостатів
Принцип дії терморегуляторів для радіаторів опалення один і той самий, але є ряд конструктивних відмінностей.
За способом управління
Термостати з ручним регулюванням. У таких приладів є головка вентиля, на яку нанесені поділки від 0 до 5. Повернувши маховик крана, ми збільшуємо або зменшуємо прохідний отвір для теплоносія.
Нуль означає повністю перекриту батарею, інші цифри — регульований діапазон температур від 14 до 24 градусів.

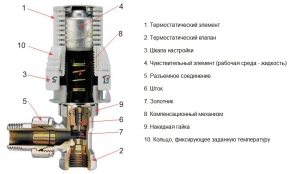

Будова терморегулятора для радіатора опалення
Електронний прилад. Працює від батарейки або акумулятора. Це саме масивне і дорогий пристрій з усіх, але і можливості його розширені. Термостат обладнаний датчиком температури, зовнішнім або вбудованим. При зміні зовнішніх умов датчик подає сигнал на мікропроцесор, і терморегулятор спрацьовує.
Вартість приладу швидко окупається за рахунок економії теплоенергії. Пристрій можна запрограмувати на зміну температури протягом доби, а також по днях тижня. Наприклад, з 9 до 17 години виставити температуру 10-15 градусів, а пізніше підняти її до комфортних 22 градусів.

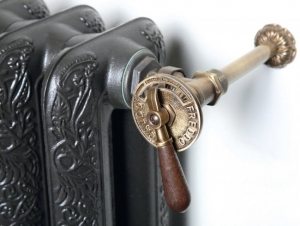

Приклад підключення термостата до чавунної батареї опалення
За складом робочої середовища
У сильфоне може перебувати рідину або газ. Газовий терморегулятор для радіатора опалення швидше відгукується на підвищення-пониження температур. Але рідинні реле краще реагують на тиск сильфона. Крім того, вони простіше у виробництві, тому випускаються в розширеному асортименті.
Регулятори в однотрубній і двотрубної системи опалення
У будинках зі старої однотрубною системою батареї підключені послідовно. Це означає, що терморегулятор, припинивши подачу теплоносія в один радіатор, фактично припиняє циркуляцію гарячої води по всій системі. Заміна старих батарей на сучасні конвектори повинна супроводжуватися встановленням байпаса — труби, що з’єднує вхідний і вихідний канал трубопроводу.
Для такої системи вибирають терморегулятори з великим внутрішнім діаметром, що володіють малим опором. Якщо не врахувати цей момент, то весь теплоносій піде через байпас, а батареї залишаться холодними.

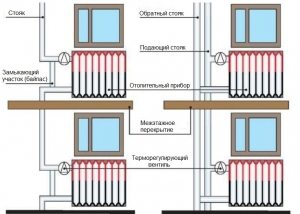

Приклади встановлення терморегуляторів в однотрубній і двотрубній системі опалення
В двотрубної системі радіатори приєднані паралельно. Відключення однієї батареї ніяк не позначиться на роботі інших. Байпас тут не потрібен, а для ефективного регулювання температури можна вмонтувати термостат з високим гідравлічним опором.
Корисна порада! Набагато ефективніше працюють регулятори на алюмінієвих, біметалічних і сталевих радіаторів, що мають низьку теплову інерцію.
Підключення автоматичного термостата до батареї своїми руками
Правила установки терморегулятора
Будь запірно-регулюючу арматуру монтують з урахуванням напрямку руху теплоносія. На приладі є стрілка, курс якої повинен збігатися з напрямком потоку гарячої води. Монтують регулятор тільки в цьому положенні.
Пристрій має розміщуватися горизонтально, паралельно підлозі. Якщо кран буде стояти вертикально, то термоголовка опиниться в потоці теплого повітря від труби. У результаті прилад не зможе точно реагувати на зміну температури. При постійно напіввідкритому клапані температура в кімнаті буде нижче заданої.
Схема правильної установки терморегулятора
Не можна закривати термостат декоративними панелями і важкими шторами. Якщо це все ж необхідно, то краще придбати регулятор з виносним датчиком, який встановлюється на відстані від клапана.
Висновок. Ефективність опалювальних приладів, обладнані терморегуляторами, багаторазово зростає. Установка термостатів дозволяє заощадити на оплаті рахунків, спрощує ремонт системи і створює сприятливе мікросередовище в будинку.
