Стабілізатор напруги 220В для дому: гарантія безперебійної роботи побутової техніки

Нестабільна напруга в електромережі може необоротно вивести з ладу побутову техніку і електронну апаратуру в будинку. Навіть якщо строк гарантійного обслуговування техніки ще не пройшов, в сервісі вам відмовлять, так як гарантія діє за умови експлуатації з напругою 220В (±10%). Стабілізатор напруги 220В для дому — захисний пристрій, спеціально призначений для вирівнювання перепадів і стрибків напруги в електромережі. Сучасні регулятори напруги для будинку мають малу вагу і габарити, можуть бути легко перенесені в будь-яке зручне для роботи місце.

Стабилизатор напряжения 220В для дома — гарантия бесперебойной работы бытовой техники

Нестабільна напруга в електромережі здатне вивести з ладу побутові прилади і техніку в будинку

Стабілізатор напруги 220В для дому: види і характеристики приладів

Коливання напруги в електромережі можуть спостерігатися з різних причин: у зимовий період — це повсюдне включення електрокалориферів для додаткового обігріву, що веде до зменшення напруги, в літній сезон — підвищення напруги можуть спровокувати блискавки, можливо, потрапляють в підстанції. Стабілізатори напруги 220В для будинку створені спеціально для згладжування коливань і перепадів напруги в мережі.

Корисна порада! Щоб істотно продовжити термін експлуатації побутової та електронної техніки, слід використовувати її у зберігає режимі електроживлення, підключаючи через стабілізатор напруги.

Щоб дізнатися, як вибрати стабілізатори напруги 220В для дому, варто ознайомитися з видами і перевагами цих приладів. Виробники цих пристроїв пропонують кілька видів стабілізаторів.

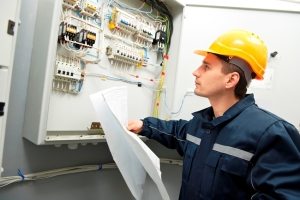

Стационарные стабилизаторы подключаются к распределительному щитку, а локальные - непосредственно с электроприборам

Стаціонарні стабілізатори підключаються до розподільного щитка, а локальні — безпосередньо з електроприладів

Електронні (релейні) випрямлячі

Такі перетворювачі мають високою ефективністю та швидкою реакцією на коливання у мережі. Містять в собі обмотки трансформатора з численними відгалуженнями. Стійкі до перепадів напруги через відсутність у приладі механічних елементів.

Переваги електронного стабілізатора напруги 220В для дому:

  • компактний розмір;
  • безшумна робота;
  • широкий діапазон перетворення;
  • робота з перевантаженням (до 110% від номінальної);
  • прийнятна ціна, тривалий термін експлуатації.

З недоліків — невисока точність вихідної напруги (похибка до 8%). Якщо в будинку споживається багато електроенергії, такий стабілізатор недоцільний.

Электронный (релейный) стабилизатор напряжения IEK CHP1-1-1 кВА

Електронний (релейний) стабілізатор напруги IEK CHP1-1-1 кВА

Електромеханічні стабілізатори

Пристрій цього випрямляча передбачає електродвигун всередині котушки. Він приводить в рух по обмотці щіток з графітовим наконечником. Досить потужні пристрої відрізняються плавністю регулювання і високоточним вихідним напругою.

Переваги приладів:

  • висока продуктивність;
  • переносимість перевантажень (до 200%);
  • безшумна робота;
  • доступна ціна;
  • довговічність.

З негативних моментів:

  • низька швидкість вирівнювання;
  • необхідність в техобслуговуванні;
  • періодичний вихід з ладу механічних елементів;
  • нездатність працювати при негативно температурі нижче 5°С.

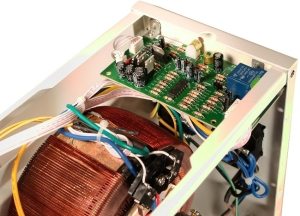

Внутреннее устройство электромеханического стабилизатора напряжения

Внутрішнє пристрій електромеханічного стабілізатора напруги

Ферорезонансні стабілізатори напруги

У своєму пристрої мають дві і більше котушки дроту, нанизані на металеві стрижні конденсатора. Переваги:

  • висока швидкість реакції на коливання у мережі;
  • робота при діапазоні температур від -40°С до +50°С;
  • довговічність експлуатації.

Недоліки ферорезонансних стабілізаторів напруги 220В для дому:

  • ціна;
  • великі габарити;
  • спотворення вихідних показників;
  • галаслива робота;
  • вразливість до зміни частоти;
  • неможливість функціонування при навантаженні нижче номінальної на 10-20%.

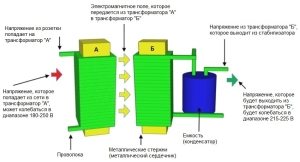

Принцип работы феррорезонансного стабилизатора напряжения

Принцип роботи феррорезонансного стабілізатора напруги

Які стабілізатори напруги обрати для приватного будинку: однофазні або трифазні

За способом з’єднання стабілізатори можуть бути стаціонарні, коли пристрій підключають до щитка, і локальні, з’єднані безпосередньо з електроприладом. Розрізняють однофазні і трифазні моделі стабілізаторів:

  • однофазні — розраховані на електромережу з напругою 220В, використовуються для побутової техніки;
  • трифазні — працюють при напрузі 380В, розраховані на великі навантаження, що застосовуються в основному на виробництві.

Визначаючись з типом перетворювача для приватного будинку, потрібно уточнити, який підведений кабель до будови. Якщо кабель містить не більше трьох проводів — система електропостачання однофазна. Якщо є чотири жили — електроживлення трифазне. Досить часто в будинках приватної власності використовується трифазна мережа. Багато власників у підсобних приміщеннях встановлюють деревообробні верстати або які-небудь електродвигуни, є трифазними споживачами.

Схема подключения трехфазного стабилизатора (380В) к электросети

Схема підключення трифазного стабілізатора (380В) до електромережі

Вибираючи стабілізатори, можна піти двома шляхами: придбати трифазний стабілізатор, вибір яких невеликий і являє собою в основному електромеханічні моделі; або перерозподілити трифазну навантаження на однофазні прилади-споживачі. Таким чином, з трифазної електромережі виходить три окремих однофазних мережі. Навантаження на кожну з окремих мереж буде різна по потужності, в залежності від використовуваної техніки.

Стаття по темі:

pravilnoe-podklyuchenie-stiralnoy-mashinyi-k-vodoprovodu-i-kanalizatsii-1 Правильне підключення пральної машини до водопроводу і каналізації. Вибір місця для установки. Правила приєднання до різних видів комунікацій.

Купуючи стабілізатори напруги, слід враховувати їх потужність. Якщо зазначено, що при роботі стабілізатора зазначаються втрати потужності на половину, слід вибирати прилад з більшою потужністю.

Корисна порада! Купуючи стабілізатор напруги для дому, звертайте увагу на маркування, позначену на пристрої: — вузький діапазон перепадів; ПТ — пристрій з підвищеною точністю; Ш — широкий діапазон перепадів і переносимість підвищених навантажень.

Вибирайте щодо безшумні моделі з прийнятними розмірами. Якщо місце для установки приладу в будинку обмежений, можна використовувати настінні стабілізатори напруги 220В для дому. Враховуючи відсутність шуму, компактні розміри, сучасний дизайн і зручний монтаж настінних стабілізаторів, популярність цих приладів незмінно зростає.

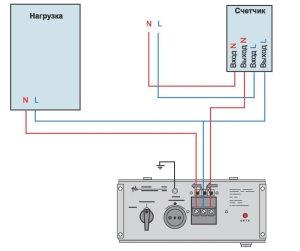

Схема подключения однофазного стабилизатора (220В) к электросети

Схема підключення однофазного стабілізатора (220В) до електромережі

Як розрахувати потужність стабілізатора

Щоб безпомилково визначити потужність перетворювача, необхідно підсумувати потужності всієї техніки, що припадає на випрямляч і додати до одержаної суми 30%, щоб був невеликий запас потужності. Так, якщо сумарна потужність всієї техніки в будинку становить 4 кВт, знадобиться підключення однофазного стабілізатора напруги 5 кВт.

Кожен побутовий прилад на задній панелі має інформацію про споживаної потужності. При розрахунку слід користуватися пусковим значенням потужності. Це значення визначається як добуток потужності приладу з електродвигуном і коефіцієнта кратності.

Коефіцієнт кратності для різних побутових електроприладів:

  • холодильник, автоматична пральна машина — 3-5;
  • мікрохвильовка, болгарка — 2;
  • кондиціонери — 2-35;
  • перфоратор — 3.

Стабилизатор выравнивает колебания и перепады в электросети, подавая потребителям стабильное напряжение в 220В

Стабілізатор вирівнює коливання і перепади в електромережі, подаючи споживачам стабільне напруга 220В

Приміром, потужність при пуску мікрохвильовій печі на 0,6 кВт буде дорівнює 0,6х2 = 1,2 (кВт).

Корисна порада! При розрахунку потужності стабілізатора, необхідно враховувати не сумарні пускові потужності всієї наявної у вас побутової техніки, а вибрати найбільш потужне електрообладнання для підключення через випрямляч. По потужності цього приладу і визначається потужність стабілізатора.

Потужність стабілізатора швидше і простіше розрахувати, спираючись на показник потужності автоматів, встановлених у щитку. Якщо потужність автомата 25А, а мережева напруга 220В, необхідна активна потужність стабілізатора буде дорівнює 5500 Вт (25х220) або 5,5 кВт. Також варто враховувати і перетин дроти в розводці: якщо квартира розташована в будинку старої споруди, то проводка у таких будинках має перетин 4 мм2 з максимальним струмом в 32А і встановлювати потужний випрямляч не має сенсу. Для нових будинків буде актуальний стабілізатор потужністю 20 кВА. Таке обладнання здатне вберегти побутові прилади від короткого замикання.

Нужную мощность стабилизатора можно рассчитать, ориентируясь на показатель мощности автоматов, установленных в щитке

Потрібну потужність стабілізатора можна розрахувати, орієнтуючись на показник потужності автоматів, встановлених у щитку

Вибір стабілізатора напруги для будинку

Ринок електрообладнання пропонує великий асортимент стабілізаторів напруги різних виробників. Серед них Вольт, Ресанта, Volter, Luxeon та інші.

Найбільш актуальною областю використання стабілізаторів напруги є захист відеоапаратури, холодильників, насосів та іншої побутової техніки. Перетворювачі впораються з проблемою стрибків напруги, перевантажень, перегрівів і короткого замикання.

Заслуженою популярністю користуються перетворювачі фірми Ресанта. Якщо перепади напруги в мережі часто спостерігаються, можна віддати перевагу релейного стабілізатору напруги 220В для будинку Ресанта на 10 кВт. Такі стабілізатори підходять для багатьох видів побутового обладнання: холодильників, електроплит, насосів та газових котлів.

Автоматический стабилизатор напряжения переменного тока Ресанта АСН-10000/1-ЭМ

Автоматичний стабілізатор напруги змінного струму Ресанта АСН-10000/1-ЕМ

Якщо в будинку є багато електротехніки, передбачає одночасну роботу декількох приладів, а напруга час від часу скаче від 190В до 250В, то захистити обладнання можна через підключення потужного однофазного стабілізатора напруги 15 кВт. Цей випрямляч забезпечить безперебійне функціонування декількох споживачів з різним навантаженням.

Якщо до будинку підведено трифазний кабель, а використовувати споживачі на 380В не передбачається, є сенс придбати кілька однофазних стабілізаторів, причому вони можуть бути різними за типом та ціною. Все залежить від вашого вибору. Наприклад, якщо основна і найпотужніше обладнання у вас знаходиться на кухні, можна використовувати однофазний стабілізатор напруги 10 кВт. Для приміщень вітальні та спальні, де з техніки знаходиться тільки телевізор і комп’ютер, можна обійтися підключення однофазного стабілізатора напруги 3 кВт. Крім того, на різних фазах можна використовувати більш або менш точні випрямлячі, які відповідно різні і по вартості.

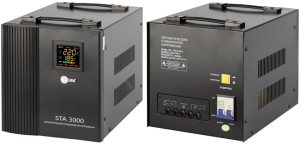

Релейный однофазный стабилизатор напряжения ЭРА STA 3000

Однофазний релейний стабілізатор напруги ЕРА STA 3000

Збірка стабілізатора напруги 220В своїми руками

Багато умільці вважають вартість заводських випрямлячів занадто високою, тому воліють виготовити його самостійно. Всі комплектуючі для приладу придбаваються у відповідних магазинах. Збирається перетворювач своїми руками по схемі стабілізатора напруги 220В. Схему розміщення всіх елементів друкують на принтері і переносять на плату, використовуючи звичайний праска.

З позитивних якостей таких стабілізаторів можна відзначити тільки низьку вартість і можливість замінити що вийшов з ладу елемент самостійно. Що стосується якості та надійності таких моделей, то тут явна перевага у заводських приладів. Адже для того, щоб зібрати модель з високою ефективністю і потужністю необхідно спеціальні вимірювальні прилади.

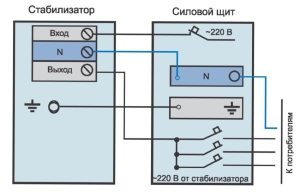

Схема подключения однофазного стабилизатора напряжения к электрической сети

Схема підключення однофазного стабілізатора напруги до електричної мережі

Щоб зібрати стабілізатор самостійно, потрібно розібратися у всіх тонкощах функціонування випрямлячів, придбати всі відповідні деталі і виконати їх коректний монтаж. Якщо такої впевненості немає, краще віддати перевагу якісній заводської моделі, нехай і більш дорогою за вартістю, але перевершує по всім іншим критеріям саморобний аналог.

Якщо ціна всього побутового обладнання та електроприладів, що знаходяться у вашому будинку значно вище, ніж вартість навіть дорогого перетворювача напруги, буде природним рішення про його придбання.
