Системи вентиляції. Класифікація, розрахунок, експлуатація та обслуговування систем

Системи вентиляції. Класифікація, розрахунок, експлуатація та обслуговування систем

Для створення сприятливого середовища, оптимальної температури і вологості у всіх житлових і виробничих приміщеннях використовують системи вентиляції. Залежно від способу циркуляції повітря, призначення, конструкції виконання і області застосування системи вентиляції поділяють на типи. Щоб бути впевненим у доцільності застосування тієї чи іншої системи для конкретного приміщення, необхідно ознайомитися з основними видами, функціями і призначенням вентиляційних систем.

Системы вентиляции. Классификация, расчет, эксплуатация и обслуживание систем

Правильне облаштування системи вентиляції — запорука здорового мікроклімату в будинку

Класифікація систем вентиляції

Розрізняють наступні типи вентиляційних систем:

Залежно від способу переміщення повітряних потоків:

  • з природним спонуканням (природна вентиляція);
  • з механічним спонуканням (примусова вентиляція).

В залежності від призначення:

  • припливна вентиляція;
  • витяжна вентиляція;
  • комбінована вентиляція.

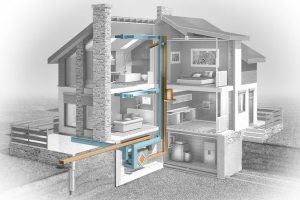

Приточно-вытяжная вентиляционная система с рекуператором, установленным в подвальном помещении

Приточно-витяжна вентиляційна система з рекуператором, встановленим у підвальному приміщенні

В залежності від обслуговуючої зони приміщення:

  • місцева система вентиляції;
  • общеобменная система вентиляції;
  • аварійна вентиляція;
  • протидимний вентиляція.

В залежності від конструктивного виконання:

  • складальна;
  • моноблочна.

Рекуператор, встроенный в наружную стену дома - простое решение поступления чистого воздуха в помещение

Рекуператор, вбудована в зовнішню стіну будинку — просте рішення надходження чистого повітря в приміщення

Природні системи вентиляції

До природної відносять систему вентиляції повітря, не оснащену електричним обладнанням. Циркуляція повітря в такій системі здійснюється внаслідок різниці тиску і температури зовнішнього повітря й повітря всередині приміщення, а також тиску вітру. Для багатоповерхового будівництва влаштовують вертикальні вентиляційні повітроводи, які в місці виходу в приміщеннях (кухня, санвузол) закривають вентиляційними гратами. Канали вентиляції виводять за дах і встановлюють на них дефлектори (аеродинамічні пристрої), що сприяють посиленню виведення повітря за допомогою сили вітру. Надходження свіжого потоку повітря забезпечують нещільність дверей і вікон, а також відкрите їхнє становище. Рух повітряних потоків у схемі системи вентиляції природного типу відбувається знизу вгору.

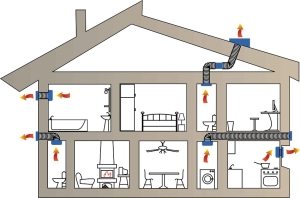

Схема движения воздуха при естественной вытяжной вентиляции

Схема руху повітря при природній вентиляції

Природна система вентиляції приміщення, з одного боку, надійна і довговічна, так як не має механізмів і автоматики, з іншого – висока залежність системи від природних чинників (температури повітря, зовнішньої швидкості потоку повітря), є ризик засмічення повітроводів. Крім цього, з повсюдним використанням в приміщеннях герметичних конструкцій пластикових вікон, знизився обсяг припливного потоку.

Примусові системи вентиляції

У випадку, коли природна вентиляція не здатна забезпечити необхідний повітрообмін, застосовують системи вентиляції з механічним спонуканням. За рахунок використання в схемах таких установок різних пристроїв, як вентилятор, рекуператор, фільтр і т. д., переміщення потоку повітря відбувається незалежно від метеоумов. Крім того, примусові системи здатні очищати, нагрівати або охолоджувати подається повітря, регулювати швидкість потоку. Системи штучного повітрообміну досить ефективні, але більш затратні в експлуатації і залежать від подачі електроенергії. Примусові установки забезпечені автоматичним управлінням.

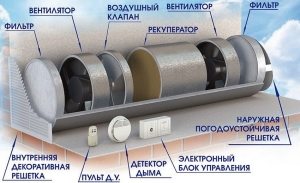

Конструкция рекуператора для принудительной вентиляции помещений

Конструкція теплообмінника для примусової вентиляції приміщень

У схемі комбінованої системи можуть бути передбачені вентилятори витяжного потоку, що вбудовуються в повітроводи кухні і/або санвузла. Причому вентилятори можуть бути наділені штучним інтелектом (таймером, гидростатом, датчиком руху), що також допоможе уникнути зайвої витрати електроенергії. У той час, коли пристрій автоматично відключається, приплив повітря здійснюється природним шляхом. Іноді для збільшення припливу повітря використовують віконні або стінові припливні клапани.

Корисна порада! Комбіновані системи дозволяють знизити витрати на електроенергію і забезпечити необхідний рівень повітрообміну.

Грамотний розрахунок ефективності тієї або іншої вентиляційної системи проводиться спеціалістом.

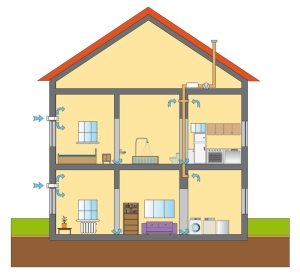

Схема движения воздуха при комбинированной приточно-вытяжной вентиляции

Схема руху повітря при комбінованій припливно-витяжної вентиляції

Припливні і витяжні системи вентиляції

Припливна система вентиляції забезпечує приплив зовнішнього повітря всередину приміщення. За допомогою різних пристроїв, що входить повітря піддається очищення, зволоження, нагрівання або охолодження. Витяжка забрудненого повітря відбувається за допомогою витяжних систем вентиляції. Робота припливної і витяжної установки повинна ґрунтуватися на розрахунку збалансованості повітрообміну.

Стаття по темі:

vozduhovody-dlya-ventilyacii-montazh-ehkspluataciya-i-obsluzhivanie-sistem-1 Повітроводи для вентиляції. Монтаж, експлуатація та обслуговування систем. Матеріали для виготовлення. Способи з’єднання елементів системи. Очищення та дезінфекція систем повітроводів.

Має місце використання вентиляції тільки припливного типу або, навпаки, тільки витяжного. В залежності від зони вентилювання в приміщенні, припливна та витяжна вентиляції можуть бути місцевими (зосереджені в конкретному місці) або общеобменными (обслуговують все приміщення).

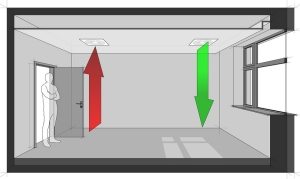

Принцип общеобменной приточно-вытяжной вентиляции

Принцип загальнообмінної припливно-витяжної вентиляції

Вентиляції місцевого і общеобменного типу

Система вентиляції, що обслуговує певну зону в приміщенні, є місцевою вентиляцією. Місцева припливна вентиляції забезпечує свіжим повітрям певне місце в приміщенні, наприклад, робочу зону, тоді як місцева витяжна вентиляція працює на виведення забрудненого повітря в місцях його концентрації. Застосування систем місцевої вентиляції в основному виробниче, як варіант побутового використання місцевої витяжної вентиляції – витяжка над плитою.

Общеобменная система вентиляції здійснює повітрообмін всього приміщення. Як і місцева, общеобменная система вентиляції може бути у двох варіантах – припливна і витяжна. Припливна общеобменная система виконується механічним способом, так як майже завжди є необхідність в очищенні і підігрів припливного повітря. А витяжна общеобменная вентиляція може бути з природним спонуканням (якщо іншого не вимагають норми) або оснащуватися простими пристроями для виведення забрудненого повітря.

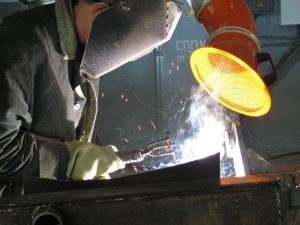

Местная вытяжная вентиляция работает на выведение загрязненного воздуха в местах его концентрации

Місцева витяжна вентиляція працює на виведення забрудненого повітря в місцях його концентрації

Складальні і моноблочні вентиляційні системи

Складальна вентиляційна система – це окремі елементи та пристрої для вентиляції, зібрані за схемою в одну систему. Перевага такої системи вентиляції полягає в тому, що її можна компонувати блоками і пристроями за індивідуальним вибором і для різних за призначенням та площі приміщень. Обов’язковим є те, що схема і розрахунок систем вентиляції в набірних варіанті повинні виконуватися професіоналом.

При моноблочною системі вентиляції всі пристрої та елементи процесу зосереджені в одному корпусі (моноблок), оснащеному шумоізоляцією. Набір пристроїв у моноблочною установці може бути різним, але найчастіше туди входить рекуператор тепла. Серед переваг – легкість і швидкість установки системи вентиляції, мінімум витратних матеріалів, низький рівень шуму. Всі пристрої збираються і проходять випробування на етапі їх виробництва, тому моноблочні системи досить ефективні.

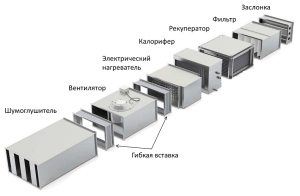

Наборная вентиляционная система

Складальна вентиляційна система

Повітряна система опалення та вентиляції

Повітряне опалення одне з сучасних перспективних видів опалення приміщень. Схема такої системи опалення має ряд переваг:

  • об’єднання функції опалення і вентиляції;
  • безпечний режим роботи;
  • високі санітарно-гігієнічні показники;
  • використання в роботі різних теплоносіїв.

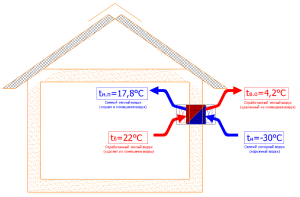

Принцип работы рекуператора с подогревом приточного воздуха

Принцип роботи рекуператора з підігрівом припливного повітря

Системи повітряного опалення виконують одночасно роботу з опалення та вентиляції. У період подачі опалення вони працюють із застосуванням рециркуляції повітря. Враховуючи наявні в приміщенні джерела тепла, установки повітряного опалення можуть бути оснащені електричним або водяним калорифером. Повітряне опалення працює завдяки системі припливної вентиляції з калорифером, нагревающимся від системи центрального опалення. Наявність автоматичного керування дозволяє вибрати необхідний режим роботи і регулювати температуру опалювального приміщення. Повітряні системи опалення, поєднане з вентиляцією, цілком здатні забезпечити теплом усі обслуговуване приміщення.

Розрахунок вентиляційних систем

Результатом розрахунку вентиляції повинна бути надійна і зручна в управлінні система вентиляції, що забезпечує необхідний повітрообмін з малим рівнем шуму. Багато при розрахунку користуються підготовленими калькуляторами для автоматичного підбору параметрів вентиляційної установки.

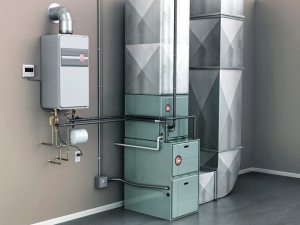

Воздушные системы отопления, совмещенные с вентиляцией, способны обеспечить теплом весь дом

Повітряні системи опалення, поєднане з вентиляцією, здатні забезпечити теплом весь будинок

Корисна порада! При розрахунку вентиляції вимагається обов’язкове керівництво державними стандартами і правилами, вираженими в СНиП 41 — 01-2003, а також відповідними санітарно-гігієнічними вимогами.

Розрахунок системи вентиляції об’єднує у собі кілька етапів. Розраховується повітрообмін (продуктивність по повітрю), визначається в кубічних метрах в одиницю часу (годину). Для розрахунку складається схема об’єкта з зазначенням розмірів і призначення кожного приміщення. Повітрообмін розраховується за двома показниками: кількість людей і кратність.

  • Розрахунок продуктивності за кількістю людей:

L (необхідний повітрообмін) = Lnorm х N, де

Lnorm – нормативний витрата на 1 людину;

N – кількість людина.

 Пример местной вытяжной вентиляции - кухонная вытяжка

Приклад місцевої витяжної вентиляції — кухонна витяжка

  • Розрахунок по кратності:

L (необхідний повітрообмін) = n х H х S, де

n – кратність (нормативна) повітрообміну;

H – висота приміщення, м;

S – площа приміщення, м2.

Значення n для житлових об’єктів 1-2, для офісних 2-3.

З отриманих значень повітрообміну для вентиляції приймається більше.

Розрахунок повітропроводів виробляють після того, як складена схема мережі повітроводів. Така схема повинна враховувати довжину мережі і розрахунковий повітрообмін у всіх приміщеннях. За схемою повітроводів розраховують параметри повітроводів і розподільників повітря.

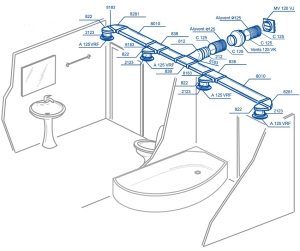

Расчет воздуховодов производят после того, как создана схема системы вентиляции

Розрахунок повітропроводів виробляють після того, як створена схема системи вентиляції

  • Формула обчислення площі перерізу (розрахункової) воздуховода:

… = L х 2,778 / V, де

… — Площа (розрахункова) перерізу, см2;

2,778 – коефіцієнт пропорційності (години/секунди, метри/сантиметри);

L – витрата повітря, що проходить через воздуховод, м3/год;

V – швидкість повітря, м/с.

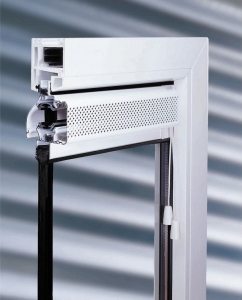

Металлопластиковое окно со встроенным воздушным клапаном для естественной вентиляции

Металопластикове вікно з вбудованим повітряним клапаном для природної вентиляції

  • Формула розрахунку площі перерізу (фактичної):

для круглого перерізу:

S = π х D2 / 400

для прямокутного перерізу:

S = A х B / 100, де

S – площа перерізу, см2;

D – діаметр круглого перерізу, мм;

А, В – висота і ширина прямокутного перерізу, мм

При расчете вентиляции специалисты руководствуются государственными стандартами и соответствующими санитарно-гигиеническим требованиями

При розрахунку вентиляції фахівці керуються державними стандартами та відповідними санітарно-гігієнічними вимогами

Наступним етапом є розрахунок опору повітророзподільної мережі. У розрахунку необхідно врахувати кожен елемент мережі. Виконується фахівцями з допомогою певної програми або калькулятора для параметрів вентиляції.

Далі розраховується потужність нагрівального елемента (калорифера).

  • Формула розрахунку потужності калорифера (P, кВт):

P = ΔT х L х Су / 1000, де

ΔT – різниця температур на вході і виході з калорифера, ºС;

Су – теплоємність повітря (приймаємо рівною 0,336 Вт·год/м3/ С);

L – продуктивність по повітрю, м3.

Дотримуючись в розрахунках вимог СНиП, можна мінімізувати витрати на всі елементи вентиляційної установки та її експлуатацію. Сучасні вентиляційні припливні системи забезпечені виносним пультом автоматичного управління, що дозволяє регулювати повітрообмін і підбирати оптимальний режим роботи. Автоматичне керування регулює температуру повітря в приміщенні, швидкість вентилятора, а також здійснює контроль роботи калорифера.

Современные вентиляционные системы снабжены выносным пультом автоматического управления

Сучасні вентиляційні системи забезпечені виносним пультом автоматичного управління

Корисна порада! Вибираючи вентиляційну систему, віддавайте перевагу установок з цифровою системою автоматики. На дисплеї пульта такого управління відображається інформація про роботу всієї вентиляційної системи.

Більш сучасні системи автоматичного керування дають змогу контролювати забрудненість фільтра, функціонувати по таймеру, здійснювати управління зволожувачем повітря.

Випробування вентиляційних систем, їх експлуатація та обслуговування

Як тільки будуть завершені роботи з монтажу, виконуються випробування систем вентиляції. Проведення випробувань документально підтверджується Актом виконаних робіт.

Своевременная чистка вентиляционной системы необходима для ее правильного функционирования

Своєчасна чистка вентиляційної системи необхідна для її правильного функціонування

В індивідуальні випробування обладнання включаються наступні заходи:

  • контроль відповідності змонтованого обладнання вимогам СНиП;
  • випробування змонтованих установок у режимі холостого ходу протягом чотирьох годин безперервного функціонування. В цей етап включаються випробування пускових пристроїв, рівень нагріву електродвигунів, якість сальников, контроль складання та монтажу.

Випробування вентиляційних установок проводять, коли об’єкт ще не введений в експлуатацію. Так як розподільники повітря встановлюються самими останніми, випробування проводяться без них. Якщо система працює справно, то при їх підключенні робота буде нормальною. В акті відображається, що випробування системи проводилися без підключення повітророзподільників. Контрольні виміри при випробуваннях проводить незалежна лабораторія, яка має відповідну акредитацію.

Монтаж вентиляционной системы осуществляется специалистами

Монтаж вентиляційної системи здійснюється фахівцями

Правильна експлуатація систем вентиляції вимагає проведення таких заходів:

  • запланований огляд і усунення несправностей вентиляційної установки;
  • своєчасна заміна зламаних кріплень витяжних ґрат;
  • заміна фільтрів:
  • очищення систем вентиляції від засмічень;
  • дезінфекція повітроводів.

Необхідні відомості за видами систем вентиляції, їх експлуатації та обслуговування допоможуть у виборі оптимального обладнання для необхідного повітрообміну в приміщенні.
