Секційні ворота в гараж: розміри і ціни практичних конструкцій

Опубликовано 16.12.2018 автором discocsid

Забезпечити надійний захист від злому гаражного приміщення, не задіявши корисну площу всередині і перед ним, здатні секційні ворота в гараж: розміри й ціни, функції та дизайн сучасних воротних систем представлені різними виробниками, кожен з яких прагне використовувати в їх конструкції новітні інженерні розробки. Перш ніж купити секційні ворота для гаража, ознайомтеся з їх моделями, перевагами і оснащенням.

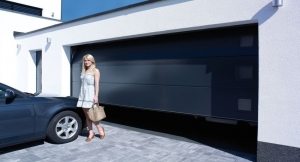

Секційні ворота на сьогодні є найбільш популярними для установки в гараж

Основні переваги воротних систем

Як альтернатива звичайним навстіж воріт були розроблені практичні й елегантні автоматичні воротні системи. Область застосування таких конструкцій досить широка: індивідуальні гаражі, в’їзди і виїзди з приватних територій, виробничі і комерційні комплекси та інші об’єкти.

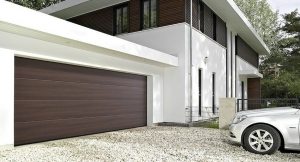

Секційні ворота в гараж

Переваги, що виділяють ці конструкції у порівнянні з звичайними розпашними моделями:

використання інноваційних технологій гарантує надійність в’їзних систем під час експлуатації незалежно від погодних умов;
відмінні теплоізоляційні властивості, якісна герметизація отвору;
висока ступінь стійкості до злому;
безпека експлуатації – конструкція системи така, що зводить ризик травматизму при роботі до нуля;
раціональне використання простору в зоні гаражного отвору, досягається завдяки розташуванню секцій при відкритті під перекриттям;
можливість автоматизації: управління з пульта ДУ, мобільного телефону;
оснащення додатковими пристроями для комфортного і безпечного управління;
сучасний дизайн.

Облаштовуючи гаражний отвір під в’їзд автомобіля, необхідно зробити розрахунок розмірів секційних воріт, планованих до установки. Кожен з виробників пропонує в якості стандартних розмірів гаражних секційних воріт свої параметри, які можуть відрізнятися. В той же час є можливість замовити воротні системи під розміри наявного отвору. Однак покупка конструкцій за типовими параметрами буде вигідніше за ціною, ніж індивідуальне замовлення.

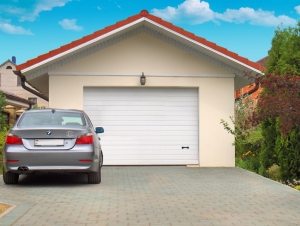

Секційні ворота – незамінний атрибут для сучасного гаража

Умови для монтажу підйомно-секційних воріт

Секційні гаражні ворота являють собою підьомний механізм, полотно якого у відкритому положенні розташовується в просторі під стелею. Конструкція полотна включає кілька секцій, з’єднаних між собою шарнірними петлями. У рух ворота призводить система тросів і барабанів, збалансованих пружинним механізмом. Секції оснащені роликами, які рухаються по напрямних, встановленим вздовж отвору і під стелею.

Параметри, які слід враховувати при виборі розмірів отвору для гаражних секційних воріт:

габарити автомобіля – ці параметри визначаються виходячи з середньої ширини та висоти автомобіля, з урахуванням відстані для комфортного заїзду (порядку 40-50 см з кожного боку і 60 см зверху);
особливості розташування – тут враховується необхідна кількість маневрів при заїзді в гараж, а також якість дорожнього покриття на ділянці перед ним;
призначення приміщення – якщо планується використовувати гараж не тільки для стоянки авто, але і для складування та зберігання будь-яких речей, обладнання і т. д., варто це врахувати при визначенні розмірів воріт.

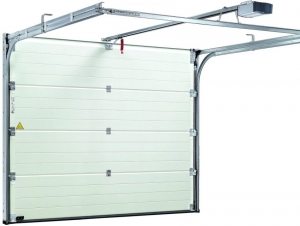

Конструкція гаражних секційних воріт

Зверніть увагу! Якщо під’їзний шлях до гаража має поворот або характеризується крутим ухилом, це слід враховувати при розрахунку параметрів комірних секційних систем.

Крім того, при виборі розмірів гаражних секційних воріт слід враховувати:

відстань від верхнього краю отвору до стелі (перемичка). Для нормальної експлуатації воріт мінімальна висота перемички повинна складати не менше 2,1 м;
ширина простінка від лінії лівого і правого краю отвору до стіни не повинна бути менше 1 м, що забезпечить нормальні умови для монтажу привода системи;
відсутність в зоні розташування напрямних будь-якого роду комунікацій, щоб уникнути їх пошкодження в ході експлуатації воріт.

Секційні ворота в гараж: розміри та ціни в залежності від виробника

Як вже зазначалося вище, кожен виробник випускає секційні гаражні ворота стандартних розмірів, але ці параметри у кожної компанії свої. Крім того, у кожної компанії своя специфікація виробів і певні вимоги до монтажу. Так, обов’язкова умова для висоти перемички у секційних гаражних воріт відрізняється від того ж параметра компанії DoorHan, а відстань для направляючих ідентично практично у всіх виробників.

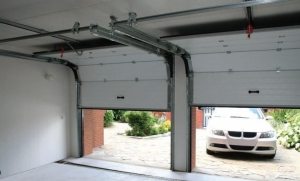

Якісні ворота для гаража повинні забезпечити збереження його вмісту, а також мобільність доступу до нього

Як правило, розміри воротних систем по висоті складають від 2 до 6 м, по довжині – від 5 до 7 м. Ширина кожної окремої секції знаходиться в межах від 35 до 61 див. Секції виконані з сендвіч-панелей товщиною 40-45 мм, які являють собою дві пластини, заповнені пінополіуретаном. Такий утеплювач не пропускає вологу і є відмінним теплоізолятором. Завдяки цьому ворота не промерзають взимку.

Розміри стандартних секційних воріт серії Classic, представлених компанією Alutech, обмежуються такими параметрами: ширина від 2250 до 5000 мм, висота від 2085 до 3085 мм Є можливість виготовлення модулів з проміжними величинами по ширині і висоті, додаючи до типових параметрів по 5 мм. Завдяки цьому можна підібрати конструкцію під необхідні розміри практично будь-якого отвору.

Типові параметри секційних гаражних воріт виробництва Alutech серії Standart дещо відрізняються і складають:

Ширина воріт, ммвисота воріт, мм225023752500262527502875300031253250337535002085 2210 2335246025852710283529603085

Певною ширині типових розмірів секційних воріт Херман (виробництво Німеччина) відповідає своя висота:

2250х1875/2000/2125 мм;
2375х1875/2000/2125/2250 мм;
2500х1875/2000/2125/2250/2375/2500/2750 мм;
2625х2125 мм;
2750х2000/2125/2250/2375/2500/2750 мм;
3000х2000/2125/2250/2375/2500/3000 мм.

Кожному із значень ширини воріт 3250, 3500, 3750, 4000, 4250, 4500, 4750 та 5000 мм відповідають розміри висоти 2000, 2125 і 2250 мм

Корисна порада! При замовленні секційних конструкцій вибирайте мінімально необхідні розміри, так як чим легше модуль, тим більш стабільна його робота.

Розміри підйомних секційних гаражних воріт Дорхан в стандартному виконанні варіюють від ширини і висоти 2000х1800 до 3000х2700 мм відповідно.

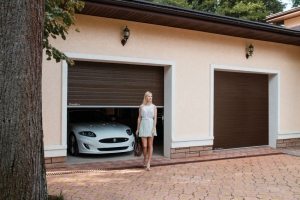

Гаражні секційні ворота DoorHan

Вартість секційних гаражних воріт

Функціональність і привабливий дизайн підйомно-секційних воріт для гаража робить ці конструкції досить популярними серед споживачів. Крім технічних характеристик, багатьох цікавить ціна секційних воріт для гаража. На вартість воротних систем впливають габарити полотна, тип механізму, ступінь звуко — та теплоізоляції та інші фактори. Крім того ціна підйомних секційних воріт залежить від їх виробника.

Ціна секційних воріт Алютех

Замовлення гаражних секційних воріт (розміри, ціна, комплектація вказані в прайсах) можна зробити, звернувшись на сайти, що спеціалізуються на продажу воротних систем. Для зручності на них розміщені не тільки технічні характеристики, але і фото гаражних секційних воріт. Це дає наочне уявлення про колір панелей і дизайні конструкцій.

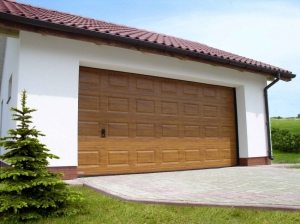

Секційні гаражні ворота Алютех

У базовий комплект підйомно-секційних воріт Алютех входить:

ворітної полотно з сендвіч-панелей товщиною 45 мм стандартних кольорів з фактурою під дерево. Панелі забезпечені посиленням під петлі і захистом від защемлення пальців;
наявність торсіонного механізму секційних воріт, розрахованого на 25000 циклів;
комплект кріпильних деталей;
направляючі;
блокування падіння полотна;
підвіси до висоти притолоки 300 мм;
пружинна засувка;
шнур для закриття полотна;
оригінальна упаковка.

У таблиці наведені ціни підйомно-секційних воріт Алютех в залежності від розмірів з використовуваним типом панелей «мікрохвиля L, M, S-гофр», в рублях. Доставка та монтаж в вартість не включено:

Висота воріт, ммШирина воріт, мм200022502500275030003250350037502210266602655026255301003278535248369303870023352732529880270703070033170359403762540130246028360312102828031480342904326045391470502585291693277828760331303599144670460584952027103168533866365203937041599449654695850420283532350348603416535246428804633948570519352960332003666539228429274539048998514155701030853415137755412184401741560504205288758530

Хоча воротні системи мають досить складну конструкцію, в них можна вбудувати хвіртку для входу. Такі двері може істотно заощадити ресурс підйомного механізму, приміром, якщо немає потреби відкривати ворота для в’їзду автомобіля, а водієві необхідно пройти в гараж. Однак у таких моделях буде спостерігатися збільшення вартості секційних воріт приблизно на 40%.

Зверніть увагу! Вбудована хвіртка оснащується датчиком положення, який виключає можливість руху полотна воріт, якщо хвіртка відкрита.

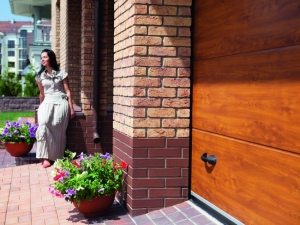

Гаражні ворота Алютех широко використовуються при будівництві котеджів, гаражів і паркінгів

Вартість підйомно-секційних воріт Дорхан

Популярність гаражних секційних воріт Дорхан пояснюється демократичною ціною при високій якості продукції. Секції воріт і комплектуючі до них виробляються в Росії. Залежно від переваг замовника, полотно може виконуватися з 5 видів сендвіч-панелей з різними фактурами і стандартною кольоровою палітрою, що включає до 10 відтінків.

Купити секційні гаражні ворота (ціни на продукцію Дорхан не залежать від курсу валют) можна у двох серіях: Економ і Преміум. Порівнюючи їх, можна відзначити, що в преміум-варіанті збільшений потенціал пружин і є можливість заповнення великих прорізів. Крім того, тільки у цій серії можливе придбання підйомних секційних воріт з хвірткою. Якщо ворота будуть використовуватися рідко, є сенс заощадити, замовивши систему економ-класу.

На сайтах компаній, які займаються реалізацією продукції, можна зробити онлайн-розрахунок ціни секційних воріт Дорхан. Калькулятор враховує розміри отвору, вид панелей, тип підйому і приводу, а також інші додаткові параметри.

Ціни підйомно-секційних гаражних воріт серії Економ представлені в таблиці:

Розміри воротних систем Дорхан, серія RSD01SC, ммЦвет і ціна конструкції, руб. Білий RAL9003Коричневый RAL8014Золотой дуб2500х21152969026940296902500х22152931026610293102500х23902997527190299752750х21153193028920319302750х22153165028665316502750х23903234029290323403000х20153442031130344203000х22153486031510348603000х25153630032785363003000х2640336003305033600

Багато компаній пропонують сезонні знижки та акції на стандартні моделі воріт. В рамках акцій можливий безкоштовний виїзд спеціаліста для виміру отвору під секційні гаражні ворота. Найчастіше покупців цікавить питання, як самому встановити гаражні секційні ворота, щоб якість конструкції залишалося незмінним. Враховуючи це, компанії-виробники реалізують готові комплекти для установки секційних воріт своїми руками.

Корисна порада! Монтаж секційних воріт своїми руками дозволяє заощадити до 25% від вартості готової конструкції.

Особливості встановлення гаражних секційних воріт своїми руками: відео-інструкція з монтажу

Щоб будь-хто зміг виконати зборку секційних гаражних воріт своїми руками і правильно встановити електромеханізми, виробники укомплектовують продукцію супровідної технічної документації. Кожен з них виготовляє ворота з власної технології, будь то компанія Дорхан, Херман або Алютех. Монтаж секційних воріт (інструкцію докладають до комплекту) повинен вестися в строго певній послідовності.

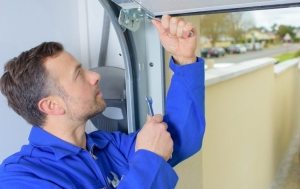

Монтаж секційних гаражних воріт

Основні вимоги до встановлення секційних воріт: керівництво відео

Одними з основних вимог до монтажу воротних систем вважається якісна фіксація всіх кріпильних деталей і сувора вертикаль гаражного отвору. Встановлюючи конструкцію, дотримуйтеся наступних рекомендацій:

перед установкою необхідно перевірити відповідність усіх деталей монтажної карті;
не слід допускати навіть найменші перекоси, так як вони призведуть до порушення роботи всієї системи;
не можна застосовувати для вирівнювання конструкції монтажну піну. На цей випадок необхідно передбачити підкладки з металу різної товщини;
несучі деталі необхідно кріпити в певній послідовності, вказаній в інструкції;
складання полотна воріт починайте з нижньої панелі;
після того як ворота будуть зібрані, перевірте, наскільки щільно стикається верхня стулка з нащельником. У разі необхідності відрегулюйте правильне положення за допомогою верхніх кронштейнів;

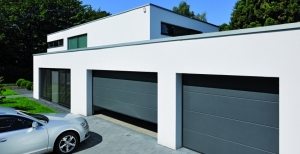

Елегантні секційні ворота з електроприводом відкриваються вертикально вгору і йдуть по стелі гаража

механізми управління системою, замки і ручки кріпляться після складання полотна;
монтуючи врівноважують пружини, стежте, щоб підйомні троси були натягнутими;
по закінченні монтажу обмежувача полотна і приводу слід перевірити хід воріт, зробивши декілька циклів відкривання і закривання.

Зверніть увагу! Недотримання вимог інструкції при встановленні секційних воріт на гараж своїми руками може призвести до погіршення експлуатаційних якостей системи.

В якості прикладу можна переглянути відео установки секційних воріт своїми руками.

Підготовка отвору для секційних воріт своїми руками: креслення і схеми конструкції

Схема складання конструкції дозволить правильно розрахувати необхідну кількість матеріалів і не дасть помилитися з розмірами. Перш ніж приступити до підготовчих робіт, розробіть креслення воріт з нанесенням на нього всіх необхідних розмірів і місць розташування механізмів, направляючих, розеток і т. д.

Щоб переконатися в тому, що глибини гаража буде достатньо, використовуйте наступний розрахунок: до висоти воріт додайте 0,5 м, а якщо планується установка автоматичного або ручного ланцюгового приводу для секційних воріт, то необхідно додати 1 м.

Основний вага ворітної системи буде припадати на перемичку (одвірок) і стеля, тому вони повинні бути виконані з міцного матеріалу. Що стосується простінків, вони також повинні мати чималу міцність, так як до них будуть фіксуватися напрямні. Оптимальний параметр притолоки становить від 25 до 50 см. Якщо цей розмір не витриманий, встановлюються ворота нестандартних моделей, вартість яких буде вище.

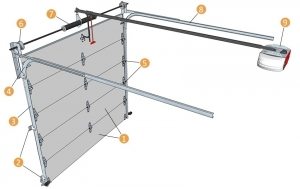

Механізм секційних воріт, де 1 – секції; 2 – кронштейн; 3 – вертикальна напрямна; 4 – напрямна дуга; 5 – ролики; 6 – барабан; 7 – торсіонний вал; 8 – горизонтальна напрямна; 9 – електричний привід

Перед монтажем воріт рекомендується зняти старий облицювальний матеріал, обштукатурити проріз, дотримуючись рівність поверхні. Це забезпечить щільність прилягання і поліпшить теплоізоляцію. Крім того, необхідно перевірити, щоб лівий і правий простінок були з перемичкою в одній площині. Якщо гараж виконаний з легкого матеріалу, необхідно виконати заходи щодо посилення стін за допомогою металевого каркаса.

Стаття по темі:

Ворота своїми руками. Креслення, фото і відео. Послідовність процесу установки, основні правила. Плюси і негативні сторони розпашних та розсувних воріт, особливості їх монтажу.

Відео монтажу секційних воріт

У мережі без зусиль можна відшукати цілу серію навчальних відео-роликів, присвячених самостійного монтажу підйомно-секційних воріт Аlutech, DoorHan та інших виробників. Відео містять детальну інформацію про те як правильно зробити виміри, підготувати отвір, зібрати полотно і закріпити всі елементи конструкції. Практичні поради допоможуть тим, хто вперше зіткнувся з монтажем таких систем.

Знайомлячись з тематичними сюжетами, можна отримати вичерпну інформацію про пристрої секційних комірних систем, види приводу, необхідних для монтажу інструментах, якості кріпильних деталей, а також покрокову інструкцію встановлення механізмів і автоматики. Якщо ваш бюджет обмежений, фахівці пояснять за рахунок чого можна заощадити, а де цього робити не слід.

Підйомно-секційні ворота вважаються найбільш зручними, компактними і безпечними

Корисна порада! Щоб функціональні якості конструкції були на належному рівні, уникайте використання не відповідних по товщині кріпильних елементів.

Крім того, можна здійснити пошук інформації про монтажі воротних систем конкретного виробника, наприклад, відео установки воріт Дорхан своїми руками. Секційні конструкції даної компанії та вимоги до їх монтажу будуть дещо відрізнятися від аналогів інших виробників.

Ремонт підйомно-секційних воріт

В процесі експлуатації воротних систем можуть спостерігатися пошкодження і несправності в роботі. Причини можуть бути різні: некоректна складання конструкції, порушення технології монтажу, вихід з ладу елементів та інші поломки. Це доставляє не тільки масу незручностей, але і веде до певних фінансових витрат.

Розглянемо найбільш часто зустрічаються несправності і способи їх усунення.

Обрив (пошкодження) троса – може відбуватися внаслідок інтенсивного використання некоректної установки, пошкодження троса внаслідок намотування на зіпсований барабан, на якому є сколи. Необхідно виявити причину пошкодження, замінити трос, здійснити балансування торсіонного валу, налаштувати автоматику.

Ослаблення торсіонної пружини – спостерігається в разі тривалої експлуатації, впливу агресивного середовища, невчасне техобслуговування, несправності муфти з’єднання вала. Усувається шляхом ремонту муфти, заміни та балансування торсіонної пружини.

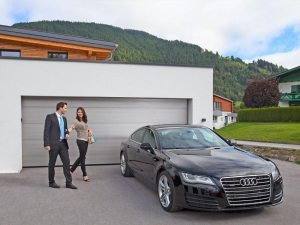

Секційні ворота — це зручно, практично і стильно

Перекіс воріт – з’являється в разі несправності направляючої шини, барабана або сполучної муфти вала, а також пошкодження троса, роликів, кронштейнів, некоректної намотування троса на барабан. Можна усунути шляхом рихтування шини, якщо незначна деформація, а також шляхом заміни троса, опорних кронштейнів, барабана, муфти.

Скрипи при відкриванні, скрутний хід – знос роликів, пошкодження або перекіс полотна, несправність барабана, торсіонного механізму, напрямних шин. Усувається шляхом заміни пошкоджених деталей.

Не працює пульт ДУ – можливо несправна батарея або радіоприймач, на який потрапила волога, зносилися кнопки, пошкоджена електрична проводка. Спосіб усунення – заміна та налаштування вийшовших з ладу.

Неповне закриття воріт – перекіс полотна, збій налаштувань положення і чутливості приводу, перетяжка торсіонних пружин, неправильний монтаж приводу. Усунення можливо з допомогою налаштування положень приводу і регулювання чутливості, ліквідації перекосу, заміни приводу необхідності.

Дистанційне керування гаражними комірами

Не функціонує автоматичний режим роботи воріт – вихід з ладу приводу, немає подачі напруги, привід переведений на режим ручного використання, несправність електропроводки, пульта, вимикача. Для усунення перевіряють наявність живлення, стан блокування, функціонування елементів управління. За необхідності проводять заміну.

Корисна порада! Так як пристрій системи досить складне, рекомендується в рамках сервісного обслуговування укласти договір на проведення ремонту секційних гаражних воріт. В цьому випадку роботи по усуненню несправностей будуть виконані якісно, недорого і в найкоротші терміни.

Встановити автоматичні в’їзні системи можна практично на будь-який гараж. Оснащення воріт автоматикою робить повсякденну експлуатацію комфортною, а сучасний дизайн освіжає архітектуру гаража і надає їй стильний вигляд.
