В приватних будинках, де всі комунікації проведені своїми руками, часто перемерзають труби. Під час сильних морозів в них утворюються крижані пробки до декількох метрів завдовжки, повністю перекривають просвіт трубопроводу. Причина промерзання — недостатня глибина траншей і погана термоізоляція траси. Вирішити проблему допоможе саморегулюючий нагрівальний кабель для обігріву труб. Простягають його як в процесі укладання комунікацій, так і за чинним трубопроводу.

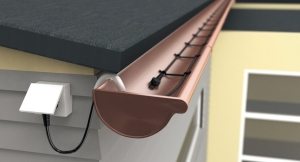

Гріючий кабель для обігріву водостічної системи
Принцип роботи саморегульованого кабелю
Обігрівальний провід складається з наступних елементів:
- дві мідні жили збільшеного перерізу;
- струмопровідна матриця (головний нагріваючий і регулюючий елемент);
- внутрішня полімерна ізоляція;
- мідна оплетка;
- зовнішня ізоляція.

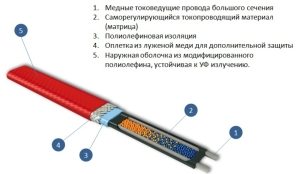

Схема роботи гріючого кабелю
В основі роботи нагрівального кабелю саморегульованого для обігріву труб лежить перетворення електричної енергії в теплову. Характерна особливість проводу в тому, що він тільки приймає електроенергію, але не передає її. Шнур можна різати на секції потрібної довжини, від 20 см до десятків метрів. Важливо не допустити різкого згинання і фізичного зносу мідного сердечника.
Гріючий кабель
Механізм саморегулювання кабелю простий. При підвищенні зовнішньої температури опір струмопровідної матриці зростає, і виділення тепла знижується. І навпаки. Таким чином, правильно укладений провід не може перегрітися або перегоріти.

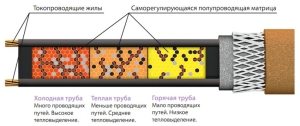

Принцип роботи саморегульованого кабелю
Корисна порада! Купуйте кабель з невеликим запасом. Якщо його не вистачить на обмотку, то частина труби все одно перемерзнет, і вся робота піде нанівець. А надто довгий провід розподіляється по системі хаотично, що загрожує спалахом.
Розміщення кабелю всередині труби
Види кабелю
Всього є три види гріючих проводів — саморегулюючий, резистивний та з резистивний мінеральною ізоляцією.
Саморегулюючий кабель отримав найбільше поширення серед систем електрообігріву. Основні його переваги:
- здатність регулювати тепловіддачу без контролю персоналу;
- істотна економія електроенергії.

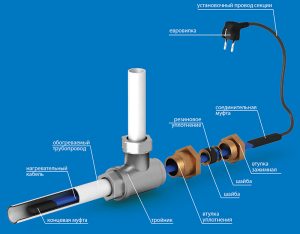

Всередині труби розміщений гріючий кабель
Зазначений кабель класифікується по потужності. Випускаються вироби з максимально допустимою температурою 70, 105 і 135 градусів. Ступінь нагріву залежить від товщини мідних сердечників — чим більшою діаметр жили, тим вище температура. Витрата енергії на один метр дроту становить близько 30 Вт. Кабель рекомендується підключати через окремий трансформатор. Обігрів може проводитися на трубопроводах з металу, металопластика, поліпропілена.

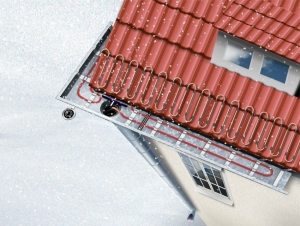

Застосування кабелю, що гріє для обігріву водостічних труб
Резистивний кабель нагрівається за рахунок постійного і незмінного по всій довжині опору. Такі дроти випускаються секціями певної довжини, яку не можна змінювати. Кожна бухта оснащена муфтою. Саморегулювання в резистивної системі виключено, тому можливий великий перевитрата електроенергії. До того ж кабель, щоб уникнути перегріву вимагає постійної очищення від сміття.

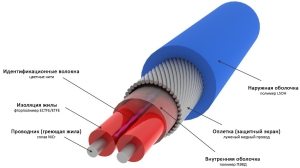

Конструкція кабелю Raychem T2Blue
Резистивні дроти з мінеральною ізоляцією використовуються для обігріву об’єктів у агресивних середовищах — лужним, кислотним, сольовий. Вироби також можуть застосовуватися у вибухонебезпечних зонах, при високих температурах і навантаженнях.
Стаття по темі:
Застосування
Саморегулюючий нагрівальний кабель для обігріву труб використовується для подачі тепла на наступні об’єкти:
Гріючий кабель застосовується для водопровідних систем
Саморегулюючий нагрівальний кабель для обігріву труб: монтаж
Укладання нагрівального елемента здійснюють всередині або зовні трубопроводу.

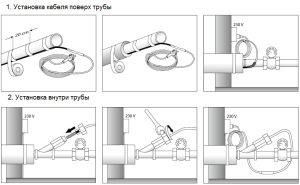

Варіанти установки саморегульованого кабелю
Внутрішній монтаж
Введення кабелю в трубу проводиться, якщо комунікаційний канал вже знаходиться під землею, і доступу до нього немає. Тоді в місці введення кабелю в підземну мережу встановлюється седелка з відведенням в 1 див. В неї укручують трубну врізку і заводять провід. Попередньо потрібно виміряти довжину ділянки, який має потребу в обігріві, і підігнати по ньому розмір кабелю.
Корисна порада! Для прогріву систем з питною водою потрібні вироби, що мають допуск харчової придатності. Зазвичай кабель для водопроводів заізольований безпечним фторовмісним полімером.
Не можна проводити нагрівальний шнур через запірні вентилі. Якщо ізоляція кабелю буде пошкоджена, при користуванні водопроводом людина може бути уражений електрострумом.

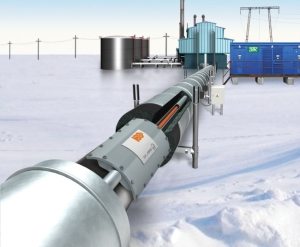

Внутрішній монтаж нагрівального кабелю
Зовнішній монтаж
На надземних або знову прокладаються комунікації кабель укладається поверх труби. Існує два основних варіанти розміщення:
- лінійний. Провід розгортають, випрямляють і укладають безпосередньо на трубу. Довжина нагрівального елемента в цьому випадку повинна бути дорівнює довжині наміченого ділянки. Метод використовується для каналів малого діаметра (до 50 мм). Можливо протягування декількох паралельних кабелів уздовж труби;
- по спіралі. На трубопроводах середнього та великого діаметру кабель укладають у вигляді спіралі.
Приклад зовнішнього монтажу нагрівального кабелю
Намотуючи або простягаючи вздовж труби провід, необхідно простежити, щоб не було заломів, розтягування, стиснення, перетирання, переходу шнура через гострі деталі. Наклавши саморегулюючий нагрівальний кабель для обігріву труб, ділянка повністю обертають зверху липкою алюмінієвою стрічкою. Звичайний поліетиленовий скотч не годиться. Далі трубопровід обертають будь термоізолятором у вигляді напівциліндрів. Стики утеплювача ущільнюють мінватою і заклеюють водостійкою стрічкою.

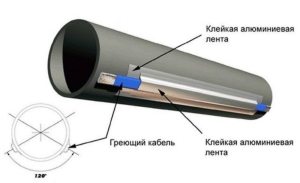

Схема зовнішнього монтажу кабелю
Корисна порада! Перед монтажем кабелю обмотайте трубу фольгою. Тоді тепло буде розподілятися рівномірніше.
Кабель працює від змінного струму. Для більш економного витрачання електроенергії треба встановити реле і термостат. Тоді розумна автоматика при необхідності буде сама включати і відключати обігрів.
Монтаж нагрівального кабелю для водопроводу (відео)
