Розрахунок площі повітроводів і фасонних виробів: різні способи

Розрахунок площі повітроводів і фасонних виробів: ефективні способи

Перед установкою вентиляційної комунікації необхідно провести розрахунок площі повітроводів і фасонних виробів. Від цього заходу залежить продуктивність системи, тому всі обчислення вимагають серйозного підходу. На сьогоднішній день існує два основних способи, що дозволяють розрахувати всі необхідні значення майбутньої воздухоносной конструкції. Про них і піде мова в цій статті.

При нестачі особистого досвіду монтажу, можна скористатися послугами відповідних компаній

Для чого потрібен розрахунок площі повітроводів і фасонних виробів

Вентиляційна комунікація – це складна конструкція, яка включає в себе не тільки труби, але і велика кількість допоміжних з’єднувальних елементів. Багато споживачів перед купівлею і установкою комунікації цікавляться питанням про те, як знайти площу труби.

Різноманітні з’єднувальні елементи для вентиляції

Зверніть увагу! Проведення правильних обчислень дозволяє визначити необхідну кількість матеріалу для організації повітророзподільної мережі. Це дозволяє заощадити фінанси і змонтувати оптимальну систему для конкретного приміщення, враховуючи його особливості.

Розглянемо, на які ще параметри впливає площу повітропроводів:

• кількість транспортованого повітря;
• швидкість переміщення повітряних мас;
• герметичність;
• рівень шуму;
• витрати електроенергії.

Для визначення значень, необхідних для монтажу вентиляції, рекомендується звернутися до фахівців. Вони допоможуть скласти оптимальний проект повітророзподільної мережі, однак, це потребує певних витрат. При бажанні підрахунок матеріалу та інші обчислення можна зробити самостійно. Для цього існує декілька способів.

Процес монтажу повітропроводу в приміщенні

Способи розрахунку повітроводів: формули і онлайн-калькулятори

Повітророзподільні мережа впливає на якість мікроклімату в кімнаті. Основна функція такої системи – видалення несвіжого повітря, що негативно впливає на здоров’я людини. Перед тим як приступити до установки даної комунікації, необхідно створити докладний її проект. Так як порахувати площу труби?

Одного розрахунку площі, як правило, недостатньо для того, щоб спроектувати оптимальну воздухораспределительную мережу. Існують і інші важливі параметри, що вимагають уваги, а саме: форма труб, кількість з’єднувальних елементів, показник перерізу і т. д.

Для самостійного складання проекту необхідно скористатися одним з двох популярних способів:

• використання формул;
• розрахунок на онлайн-калькуляторі.

Перед покупкою всіх частин вентиляції, необхідно розрахувати площі за формулами, які для економії своїх коштів

Перший метод є більш складним, так як не кожна людина зможе правильно скористатися формулою. Другий популярний варіант – використання онлайн-калькулятор для розрахунку повітроводів вентиляції. Такий спосіб відрізняється простотою, тому що для проведення обчислень потрібно просто вказати параметри конкретної мережі, і програма зробить все за вас.

Розрахунок периметра прямокутника за допомогою формул

Спеціальні формули застосовуються для максимально точного визначення необхідних значень. Але цей спосіб підходить далеко не всім, так як є досить важким, і займає багато часу. Для обчислення площі перерізу необхідно знати дві важливі цифри. Перша з них повинна відповідати мінімальній кількості транспортованого повітря, а друга – його швидкості.

Корисна інформація! Важливо запам’ятати, що площа перерізу є ключовим параметром. Він визначає те, з якою швидкістю будуть пересуватися по комунікації повітряні маси. В цьому випадку простежується така закономірність: чим більші габарити перерізу, тим менше швидкість повітря в мережі. Для розрахунку квадратури воздуховода також можна використовувати кілька способів відразу, внаслідок чого з’являється можливість порівняти результати.

Розрахунки для встановлення воздуховода можна провести як самостійно, так і за допомогою спеціального калькулятора

Повітророзподільні конструкції, що мають велику площу перерізу, також впливають на загальний рівень шуму, знижуючи його. Електричні витрати в цьому випадку теж зменшуються. Однак для встановлення вентиляції великих розмірів необхідно більше матеріалу, часу і сил.

При розрахунку перерізу повітропроводу важливу роль відіграє форма конструкції. В залежності від цього показника виділяють прямокутні і круглі вироби. Перші володіють не такими високими пропускними показниками, як другі, тому що чинять більший опір на повітряний потік. Однак у деяких ситуаціях їх використання більш виправдано. Наприклад, вони непогано вписуються в інтер’єр (їх монтують встик до робочих поверхонь, а також предметів меблів).

Формула площі перерізу комунікації прямокутної форми обчислюється наступним чином:

S = L х 2,778/V, де:

S – площа (см2);

L – кількість витрачається повітря (м3/год);

V – швидкість переміщення повітряної маси (м/с);

2,778 – необхідний коефіцієнт.

Вентиляційна труба — один з елементів системи вентиляції

А також за допомогою формули можна визначити фактичну площу перерізу повітряно-транспортної мережі цього типу:

S = A х B /100, де:

S – показник, що відповідає фактичній площі;

A – висота;

B – ширина.

В інтернеті можна знайти і інші формули, які дозволяють провести розрахунки площі прямокутника. При таких розрахунках фахівці рекомендують бути дуже уважними і вказувати всі значення у відповідності з вимогами.

Обчислення площі кола з допомогою формул

Круглі повітряно-транспортні лінії відрізняються простотою монтажу і високою пропускною спроможністю. Така форма труб дозволяє мінімізувати опір на переміщувані повітряні потоки. Вибір параметрів комунікації здійснюється в залежності від індивідуальних уподобань споживачів, особливостей планування приміщень і самої системи.

При розрахунку повітророзподільної мережі необхідно врахувати одне важливе правило. В цілях економії матеріалів протяжність ліній повинна бути якомога меншою, але при цьому система зобов’язана справлятися з поставленими перед нею завданнями. Площа круглого каналу залежить від кількості транспортованого повітря і його швидкості. Формула розрахунку площі в цьому випадку виглядає таким же чином, як і для прямокутних систем (S = L х 2,778/V).

Чим більше площа перерізу труби, тим менше буде рівень шуму

У свою чергу, фактична площа визначається так:

S = 3,14 х D2 /400, де:

S – показник, що відповідає фактичній площі;

D – діаметр комунікації;

3,14 – математична постійна (число Пі).

Корисна інформація! Існують спеціальні нормативні документи, що дозволяють виконати порівняння габаритів перерізів труб з необхідними показниками. Завдяки цьому можна без праці визначити відповідний розмір воздуховода. Найвідоміший з таких документів – будівельні норми і правила (СНиП).

При проведенні останніх етапів розрахунку площі кола рекомендується врахувати деякі умови. Наприклад, розміри перерізу для кожної прямої ділянки необхідно примічати окремо. Обов’язково потрібно використовувати в розрахунках опір, який чиниться на повітряний потік. Фахівці також радять починати складати проект від головного (магістрального) каналу.

Нерідко показник швидкості переміщення повітряних мас перевищує рекомендовані параметри, що впливає на показник шуму при роботі системи. Щоб справитися з цією проблемою, як правило, збільшують діаметр фланцевого елемента головного каналу. Також можна придбати спеціальні пристосування – шумоглушники.

В цілях економії коштів, необхідно зробити протяжність ліній як можна меншої

У разі виникнення проблем при самостійному обчисленні, рекомендується звернутися за допомогою інженерної. Розрахунок площі воздуховода краще всього доручити компетентної організації.

Розрахунок площі повітроводів: калькулятор

Онлайн-калькулятор є безкоштовним додатком, який можна без зусиль знайти в інтернет-мережі, скориставшись пошуковою системою браузера. Існують деякі інструкції, що дозволяють вам розібратися в нюансах використання даної програми.

У першу чергу варто запам’ятати, що всі необхідні геометричні параметри обов’язково вказуються в міліметрах. Це дозволяє виконати максимально точне обчислення площі воздуховода. Онлайн-калькулятор також використовується для визначення габаритів з’єднувальних елементів (наприклад, перехідників) і дефлекторів.

У деяких випадках проект складається з урахуванням кількості швів. Для цього в спеціальному віконці, яке, як правило, знаходиться в кінці списку, потрібно поставити галочку і запровадити відповідну цифру. Для обчислення параметрів повітряно-транспортної мережі можна скористатися дробовими значеннями. Тоді не варто забувати про точку, яка грає роль розділового знака.

Не можна забувати включати у свої розрахунки показник опору повітря

Після заповнення всіх полів залишається натиснути на кнопку «Розрахувати». Програма повинна моментально видати значення, що відповідає заданим параметрам. Таким чином, використання онлайн-калькулятора є простим і швидким способом визначення квадратури комунікації.

За допомогою таких нехитрих програм можна визначити не тільки параметри перерізу каналу, але й інші показники. Калькулятор дозволяє знайти швидкість переміщення повітряних мас, опір і втрати тиску в системі, а також виконати розрахунок теплоізоляції воздуховода.

Алгоритм розрахунку швидкості повітря в повітроводі

Обчислити швидкість повітрообміну можна з допомогою спеціальних таблиць або з використанням формул. Важливо заздалегідь дізнатися показник кратності. Він визначає кількість повітря, необхідного для забезпечення нормального провітрювання 1 м3 приміщення за 1 годину. У цьому випадку також існують спеціальні таблиці, проте значення в них нерідко округлюються. Тому фахівці рекомендують визначати цю цифру самостійно за допомогою формул.

В залежності від планування приміщення, будуть встановлюватися необхідні параметри комунікації

Розглянемо формулу, за якою обчислюється кратність повітря:

N=V/W, де:

N – кратність (к-ть разів/год);

V – кількість свіжого повітря, що надходить в кімнату за 1 год. (м3/год);

W – об’єм приміщення (м3).

Стаття по темі:

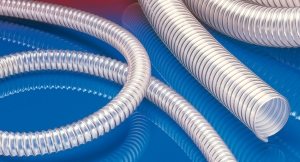

Вентиляція пластикова: використання пластикових труб для вентиляції

Пластикова вентиляція своїми руками, ПВХ, поліуретану, поліпропілен, вентиляція для пластикових вікон.

Розглянемо на прикладі, як кратність повітря дозволяє визначити необхідну кількість для конкретного приміщення. Для кухні, обсяг якої становить 12 м3, потрібно кількість повітря дорівнює 72 м3 (L = 12 м3 х 6 =72 м3). Цифра 6 у цьому випадку означає кратність повітрообміну.

Корисна інформація! Оптимальний показник швидкості для більшості побутових систем становить 3-4 м/с.

Для проведення аеродинамічного розрахунку повітропроводу необхідно кілька значень, як то: показник кратності, об’єм приміщення і площа перерізу каналу. Формула в цьому випадку буде мати наступний вигляд:

V=L/3600 х S, де:

V – швидкість переміщення повітряних мас (м/с);

L – кількість повітря (м3/год);

S – площа перетину труби см2 або м2).

В круглі повітроводи можуть встановлюватися вентилятори, які допоможуть зберегти нормальну швидкість транспортування повітря

Варто сказати, що швидкість транспортування повітря знаходиться в залежності від двох параметрів: рівня шуму і коефіцієнта вібрації. При розрахунку швидкості в повітроводі необхідно врахувати ці показники і проектувати систему у відповідності зі СНиП.

Поради щодо розрахунку опору повітропроводів

Повітря, який переміщується по вентиляційних трубах, відчуває на собі опір. Особливо це стосується прямокутних комунікацій. Для збереження нормальної швидкості транспортування повітряного потоку вентилятор, встановлений в системі, повинен нагнітати високий тиск. При його падінні в лінії коефіцієнт продуктивності вентилятора знижується. Таким чином, обчислення показника опору в воздухоносном каналі необхідно для вибору вентиляційного пристрою.

Точне визначення опору – досить складне завдання. Це пов’язано з тим, що воно вимагає окремих розрахунків для кожного елемента конструкції. У таких випадках рекомендується звертатися за інженерної допомогою до фахівців. Проектний відділ здатний досить швидко визначити всі необхідні значення. Це пов’язано з тим, що обчислення проводяться не людьми, а спеціальним програмним комплексом.

Чим більше опір в трубах, тим нижче швидкість повітря і тим вище продуктивність вентилятора

Самостійне визначення опору повітряно-транспортної комунікації займає надто багато часу. Воно вимагає застосування спеціальних графіків і таблиць. До того ж людський фактор здатний вплинути на точність кінцевих результатів. Калькулятори повітроводів і фасонних виробів не рекомендуються в цьому випадку, але їх використання є більш кращим, ніж ручний розрахунок.

Зверніть увагу! Стандартні значення опору в повітророзподільної комунікації складають 75-100 Па для квартир, площа яких коливається від 50 до 150 м2. Ці дані враховують типову швидкість повітря (3-4 м/с).

Коефіцієнт опору не залежить від кількості приміщень, що обслуговуються вентиляційною мережею. На нього впливають конструктивні особливості комунікації. Особливо важливим параметром є довжина системи.

Система вентиляції на великому виробництві

Визначення втрат тиску після розрахунку площі повітроводів

Після розрахунку площі труб, швидкості повітря та опору в інженерній конструкції з’являється можливість нескладного обчислення втрат тиску. Цей показник впливає на вибір потужності вентилятора. Обчислюється він у паскалях (Па). Для його розрахунку можна скористатися наступною формулою:

P = R х L + Ei х х V2 Y/2, де:

R – питоме зниження тиску з-за тертя, що виникає в процесі взаємодії повітряних потоків зі стінками каналу (Па/м);

L – довжина ділянки повітряно-транспортної комунікації (м);

V – швидкість руху повітряних мас в тому місці системи, для якого проводиться розрахунок (м/с);

Y – щільність (кг/м3);

Ei – числовий показник місцевих втрат тиску в сумі.

Втрату тиску на тертя (R) можна без зусиль визначити, скориставшись профільної довідковою літературою. Коефіцієнт Ei знаходиться в прямій залежності від характеристик ділянки, для якого виробляється обчислення.

Приклад встановлення системи вентиляції в приміщенні

Як розрахувати площу труби: фасонні вироби

Для визначення необхідних значень фасонних елементів комунікації краще скористатися онлайн-калькулятором. Цей спосіб є найбільш швидким, що не вимагає ніяких професійних знань. Від кількості та геометричних характеристик допоміжних виробів залежить продуктивність системи в цілому. Виконати ручний підрахунок для кожного з них – дуже складне завдання, впоратися з яким під силу хіба що людині з інженерною освітою.

Варто відзначити, що навіть інженери при виконанні подібних обчислень використовують спеціальні таблиці і значення. Для розрахунку фасонних виробів повітроводів використовуються спеціальні програми, з якими працюють проектувальники.

Розглянемо найбільш поширені фасонні вироби, які використовуються у повітряно-транспортних комунікаціях:

• відвід;
• перехідник для діаметра;
• перехідник для форми;
• трійник (прямокутний або круглий);
• відвід у вигляді букви S (качка);
• парасолька.

За допомогою калькулятора зробити всі необхідні розрахунки зможе навіть людина без інженерної освіти

Кожен з перерахованих вище елементів відіграє дуже важливу роль в системі і вимагає окремого розрахунку. В інтернеті неважко знайти онлайн-калькулятор, який допоможе виконати розрахунок фасонних частин повітророзподільної системи. Основне, що потрібно від людини, що виробляє такі обчислення, – уважність.

Розрахунок повітропроводів і фасонних частин включає в себе кілька основних геометричних і фізичних параметрів. Така операція повинна виконуватися в обов’язковому порядку перед установкою вентиляційної системи. Розібравшись у формулах, ви зможете визначити всі необхідні значення майбутньої комунікації без грошових витрат. Пам’ятайте, що фахівці здатні впоратися з цим завданням набагато швидше, причому в цьому випадку ймовірність допущення помилок буде мінімальною.
