Розрахунок арматури для фундаменту відбувається вже на етапі проектування і є найважливішим її компонентом. Його виробляють, беручи до уваги СНиП 52 – 01 — 2003 у питаннях вибору класу арматури, її кількості і перерізу. Армування монолітних конструкцій проводиться з метою поліпшення міцності бетонної конструкції на розтяг. Адже неармований бетон може зруйнуватися при спученні грунту.

Армування фундаменту

Розрахунок арматури для плитного фундаменту типу

Плитний фундамент використовують для будівництва котеджів і заміського житла, а також інших будівель без підвального приміщення. Це підстава являє собою монолітну бетонну плиту, яка армована прутком у двох перпендикулярних напрямках. Товщина такого фундаменту більше 20 см, а сітка в’яжеться як зверху, так і знизу.

Стаття по темі:

Стовпчастий фундамент своїми руками: покрокова інструкція. Розрахунок, вартість робіт. Мелкозаглубленний стовпчастий фундамент, фундамент каркасного будинку, фундамент під баню, фото і відео.

Спочатку визначаються з типом прутка арматури. Для плитного монолітного фундаменту, який виконують на щільних і міцних непучиністих грунтах, що володіють дуже низькою ймовірністю горизонтального зсуву, можливо допускати використання ребристого арматурного прута діаметром від 10 мм, що має клас A-I. Якщо грунт досить слабкий, пучиністий або будинок проектується на ухилі – арматуру необхідно брати завтовшки не менше 14 мм. Вертикальні зв’язки між нижнім і верхнім рядом арматурної сітки цілком буде достатньо використовувати гладкий 6-міліметровий прут класу A-I.

Фундамент з армуванням

Дуже серйозне значення має і матеріал майбутніх стін будівлі. Адже навантаження на фундамент має істотні відмінності у каркасних, а також дерев’яних будинків і будівель з цегли або газобетонних блоків. Як правило, для легких будівель можливо застосувати пруток арматури, діаметр якого 10-12 мм, а для стін з цегли або блоків – не менше 14-16 мм.

Проміжки між прутами в армуючої сітки зазвичай десь 20 см в поздовжньому і поперечному напрямку. Дана обставина припускає наявність 5 арматурних прутків на 1 метр довжини стіни фундаменту. Між собою перетину перпендикулярних прутів пов’язують м’яким дротом за допомогою такого пристосування, як гачок для в’язання арматури.

Схема армування фундаменту

Корисна порада! Якщо обсяг будівництва дуже великий, то для в’язки арматури можна придбати спеціальний пістолет. Він здатний в автоматичному режимі пов’язувати між собою прутки з дуже великою швидкістю.

Приклад реального розрахунку

Припустимо, що нам потрібно виконати розрахунок арматури для фундаменту приватного будинку з газобетонних легких блоків. Проектується його установка на плитний фундамент, який має товщину 40 див. Дані геологічних досліджень свідчать про те, що грунт під фундаментом суглинистий з середньою пучинистостью. Габарити будинку – 9х6 м:

Каркас з арматури

• так як ми задумали досить велику товщину фундаменту, то нам буде потрібно залити в нього дві горизонтальні сітки. Блокова будова на середньоздимистих грунтах вимагає для горизонтальних прутків наявність діаметру в 16 мм і ребристість, а вертикальні стрижні можуть бути гладкими з товщиною 6 мм;
• для обчислення необхідної кількості поздовжньої арматури беруть довжину найбільшої сторони стіни фундаменту і здійснюють її поділ на крок решітки. У нашому прикладі: 9/0,2 = 45 товстих арматурних прутів, які мають стандартну довжину 6 метрів. Обчислюємо загальну кількість прутків, яке дорівнює: 45х6 = 270 м;

Варіанти армування фундаменту

• таким же чином знаходимо кількість прутків арматури для поперечних зв’язок: 6/0,2 = 30 штук; 30х9 = 270 м;
• множенням на 2 отримуємо необхідну кількість горизонтальної арматури в обох сітках: (270+270) х 2 = 1080 м;
• вертикальні зв’язки мають довжиною, що дорівнює всій висоті фундаменту, тобто 40 див. Їх кількість вираховують за кількістю перпендикулярних перетинів поздовжніх прутів з поперечними: 45Х30 = 1350 шт. Перемноживши 1350х0,4, отримаємо загальну довжину 540 м;
• виходить, що для спорудження необхідного фундаменту знадобиться: 1080 м прутка A-III D16; 540 м прутка A-I D6.

Використання арматури в будівництві фундаменту

Корисна порада! Для того, щоб порахувати масу всієї арматури, необхідно скористатися ГОСТ 2590. Згідно цього документа, 1 п. м. арматурного прутка D16 володіє вагою 1,58 кг, а D6 – 0,22 кг Виходячи з цього, загальна маса всієї конструкції: 1080х1,58 = 1706,4 кг; 540х0,222 = 119,9 кг.

Для спорудження арматури потрібно ще і в’язальний дріт. Її кількість теж можна порахувати. Якщо в’язати звичайним гачком, то на один вузол буде йти приблизно 40 див. Один ряд містить 1350 сполук, а два — 2700. Тому повний витрата дроту для в’язання буде 2700х0,4 = 1080 м. При цьому 1 м дроту з діаметром 1 мм важить 6,12 р. Значить повний її вага обчислюється так: 1080х6,12 = 6610 р = 6,6 кг

Приклад армування фундаменту

Як правильно розрахувати потребу в арматурі для стрічкового фундаменту

Особливості стрічкового фундаменту такі, що розрив його найбільш імовірний в поздовжньому напрямку. Виходячи з цього і розраховується потреба в арматури для фундаменту. Розрахунок тут не особливо відрізняється від попереднього, що був зроблений для плитного виду фундаменту. Тому товщина прутка може становити для поздовжнього кріплення 12-16 мм, а для поперечного, а також вертикального 6 — 10 мм. В разі стрічкового фундаменту вибирають крок не більше 10-15 см, щоб уникнути поздовжнього розриву, так як навантаження в ньому набагато більше.

Для прикладу розрахуємо фундамент стрічкового типу в застосуванні до дерев’яного будинку. Припустимо, що його ширина 40 см, а висота 1 м. Геометричні розміри будови 6х12 м. супіщаний Грунт пучиністий:

Арматурні прути

• у разі стрічкового фундаменту в обов’язковому порядку проводиться пристрій двох арматурних сіток. Нижня попереджає фізичний розрив монолітної стрічки при ґрунтових осідання, а верхня при обдиманні грунту;
• оптимальним вбачається крок сітки 20 див. Тому для правильного пристрою стрічки такого фундаменту потрібно 0,4/0,2= 2 прута поздовжніх в обох шарах арматури;
• для дерев’яного будинку діаметр арматурного прутка беруть 12 мм. Щоб виконати двошарове армування найбільш довгих сторін підстави потрібно 2х12х2х2 = 96 м прутка. Короткі сторони вимагають 2х6х2х2 = 48 м;

Армування стрічкового фундаменту

• для поперечних перекладин беремо пруток 10-міліметровий. Крок його укладання 50 див.
  Периметр будівлі: (6+12) х 2 = 36 м. Ділимо його на крок: 36/0,5 = 72 арматурних поперечних прутка. Так як їх довжина дорівнює ширині фундаменту, то загальна потреба 72х0,4 = 28,2 м;
• для вертикальних зв’язків теж застосуємо пруток D10. Так як висота вертикальної складової арматури дорівнює повній висоті фундаменту (1 м), то необхідну кількість визначають за кількістю перетинів. Для цього множать число поперечних стрижнів на кількість поздовжніх: 72х4 = 288 шт. Для висоти до 1 м загальна довжина буде 288 м;
• тобто, для повноцінного виконання армування нашого стрічкового фундаменту необхідно: 144 м прута A-III D12; 316,2 м прутка A-I D10.

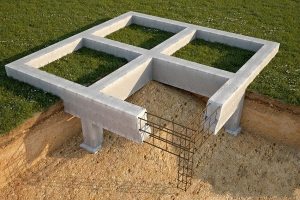

Армування стовпчастого фундаменту

Корисна порада! Згідно з тим же ГОСТ 2590 можна визначити масу всієї арматури з розрахунку того, що 1 п. м. прутка D16 володіє вагою 0,888 кг; D6 – 0,617 кг. Звідси загальна маса: 144х0,8 = 126,7 кг; 316,2х0,62 = 193,5 кг.

Проведені приклади розрахунку арматури для фундаменту допоможуть вам зорієнтуватися в потреби матеріалів у будь-якому випадку. Для цього потрібно лише підставити у формули ваші дані.
