Розміри аркуша ондуліна. Інструкція з монтажу ондуліну

Ондулін є одним з найбільш зручних для монтажу покрівельних покриттів. Розміри аркуша ондуліна дозволяють здійснювати спорудження покрівлі з цього матеріалу навіть поодинці. Використання цих м’яких, але в той же час досить міцних листів виправдано в різних сферах цивільного будівництва, від приватних будинків до невеликих магазинів і офісних будівель. Тому інструкція з монтажу ондуліну нагоді кожному, хто планує проведення покрівельних робіт.

Ондулін — популярний матеріал для пристрою покрівлі

Розміри аркуша ондуліна і його споживчі властивості

Виробництво цього покрівельного матеріалу здійснюється з 1994 року. Тоді його винайшли у Франції. У нашій країні він з’явився відносно недавно, але собі популярність здобув цілком заслужену. Технологія виробництва єврошиферу, так ще називають у нас ондулін, заснована на просочення бітумом спресованої целюлози. Листи виготовляють хвилястими, схожими на звичайний всім знайомий шифер.

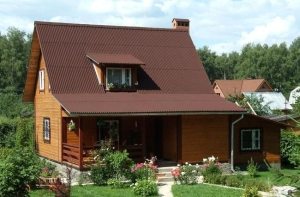

Покрівля з ондуліна — практична, довговічна і естетично приваблива

Фарбування листів залежить від пігменту, доданого в бітумну просочення, а також від її насиченості. Поверхня листів оброблена термосмолой і іншими мінеральними компонентами. Це і забезпечує вологонепроникність і міцність.

Листи ондуліна доступні в самих різноманітних колірних рішеннях

Ондулін, фото якого можна знайти в різних інтернет магазинах, складається з декількох речовин:

• Мінеральні наповнювачі.
• Термічна смола з пігментами з мінералів.
• Очищений від домішок бітум.
• Волокна целюлози.

Корисна порада! Так як у складі ондуліна переважають бітумні компоненти, то при нагріванні він виділяє стійкий запах нафтопродуктів. За цієї причини його не рекомендують застосовувати у дитячих установах і в місцях, де повітря погано циркулює.

Склад листа ондуліна — вид у розрізі

Стандартні розміри аркуша ондуліна не сильно відрізняються від розмірів листів шиферу і складають:

• Нормальна довжина – 2 м.
• Ширина загальноприйнята – 0,95 м.
• Товщина виробу – 3 мм.
• Хвиля має висоту 3,6 див.
• Маса одного листа – 6 кг

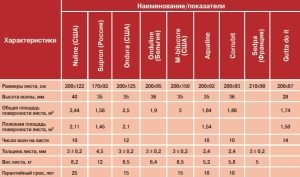

Розміри і характеристики листів ондуліну різних виробників

Різниця полягає у вазі, який значно менше, і більш дрібної висоті хвилі. Саме вага є головною перевагою перед іншими покрівельними матеріалами. Адже деталі кроквяної системи під ондулиновую покрівлю можуть бути набагато тонше. Так як цей матеріал можна умовно віднести до м’якого типу покрівлі, монтаж його дуже зручний. Кріплять листи до решетування цвяхами з великими капелюшками. Різати їх можна звичайною ножівкою або циркулярною пилкою. Розміри ондуліна допускають його укладання поодинці або удвох, що сильно здешевлює вартість монтажних робіт. В якості недоліків зазначимо: запах при нагріванні і низький клас пожежної безпеки.

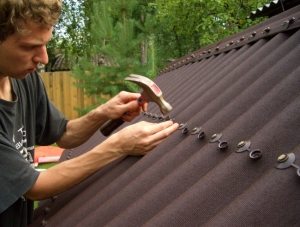

Ондулін кріплять за допомогою спеціальних цвяхів з закриваються капелюшками

Інструкція з монтажу ондуліну

Технологія монтажу цього матеріалу на скатної покрівлі сильно залежить від кута її нахилу. Якщо він лежить в межах від 5 до 10 градусів, то роблять суцільну обрешітку. Вона може бути виконана з тесу товщиною від 15 до 25 мм або багатошарової фанери. Між собою сусідні листи кладуть внахлест на 2 хвилі. Листи з сусідніх рядів накладають один на одного на 300 мм. Верхній лист кладуть на нижній, поки не дійдуть до верху схилу. Стандартні розміри ондуліна дозволяють укласти на 5-метровий скат три ряди аркушів.

Якщо кут нахилу площин скатів покрівлі збільшується до діапазону 10 – 15 градусів, то решетування можна зробити не суцільну. По осях береться інтервал 45 див. тобто це відстань між верхніми крайками двох сусідніх дощок. Нахлест по кінцях становить 200 мм, а з боків в 1 хвилю. Більші, ніж 15 градусів, кути нахилу дозволяють використовувати решетування з осьовим інтервалом 60 см, нахлестом по кінцях 170 мм і збоку в 1 хвилю.

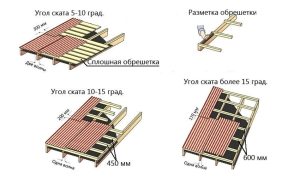

Варіанти облаштування решетування під ондулін при різних кутах нахилу даху

Кожна дошка обрешітки прибивають паралельно карнизної дошки. Для цього виготовляють з брусків еталонний «інтервал», який використовують для розмітки місця кріплення кожної наступної дошки обрешітки. Щоб акуратно розмічати хвилясті листи, потрібно взяти невеликий шматок ондуліна з прямим краєм і креслити по ньому кольоровим олівцем. Це дозволить проводити точні лінії.

Корисна порада! При різанні листів ондуліну ножівку потрібно змащувати машинним маслом. Це не дасть їй застрявати в в’язкої структурі матеріалу.

Ондулін — м’який матеріал, його легко можна розрізати будівельним ножем. Зробити своїми руками покрівлю з ондуліна не так вже й складно.

Покроковий алгоритм монтажу покрівлі з ондуліна

Подальша інструкція з монтажу ондуліну така:

• Визначаємо той край даху, який знаходиться з іншого боку від переважаючих вітрів у вашій місцевості.
• З обраного краю даху починаємо укладати перший ряд. При цьому потрібно приділити особливу увагу першого листа. Його нижній зріз повинен бути абсолютно паралельний карниза. Кріплять його спочатку на один цвях, щоб при необхідності скоригувати положення.

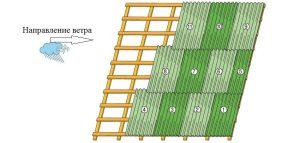

Послідовність укладання листів ондуліну, у відповідності з напрямком руху вітру

• По всій довжині дошки обрешітки натягують мотузку. Це потрібно для того, щоб не промазати цвяхом повз дошки. Коли укладаються 3 листа, і ви переконалися, що лежать вони паралельно карнизної дошки, прибийте їх. У кожен лист необхідно вбити близько 20 цвяхів. На кінцях листів цвяхи забивають в кожну хвилю, в середині можна через одну, а боковий нахлест кріплять з обох сторін.

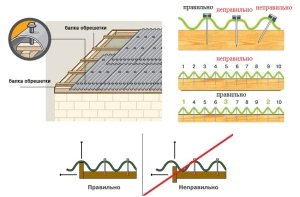

Інструкція по правильному розташуванню і забивання цвяхів листи ондуліна

• Після того як початковий ряд надійно прибитий, можна починати укладати другий. Особливу увагу слід приділяти пробиванню цвяхами нахлеста. Листи в цих місцях не повинні мати люфт. Аналогічно укладають всі наступні ряди ондуліна. При пересуванні по листам ногами, треба ступати тільки в місця, де є дошки обрешітки і тільки в м’якому взутті, а краще босоніж, якщо дозволяє погода.

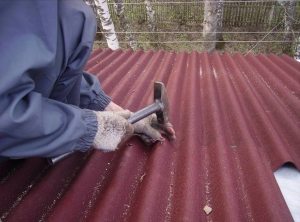

Після укладання і закріплення першого ряду листів ондуліну — можна приступати до укладання другого ряду

• Коли листи на обох схилах даху закріплені повністю, приступають до монтажу конькового елемента. Він виготовлений з такого ж матеріалу, тому дуже податливий. Кріпити його починають з того ж боку, звідки починали укладати листи. Нахлест роблять не менш 125 мм Прибивають коник в кожну хвилю всіх листів з обох сторін.
• Після цього оформляють ендови, при їх наявності, які виробляються та продаються разом з листами. Для їх пристрою роблять спеціальну обрешітку.
• Закриття торців даху проводиться шипцовым або коньковим ондуліном, який починають прибивати знизу. Його кріплення проводиться, як зверху, так і збоку. Якщо на даху є різні елементи або вертикальні стіни, то стики з ними можуть бути оформлені за допомогою тієї ж ендови. При цьому потрібно організувати в цьому місці хорошу гідроізоляцію, щоб не протек ондулін. Відгуки власників іноді бувають негативним через те, що цього моменту не було надано достатньої уваги. Текти завжди починалася саме в таких місцях.

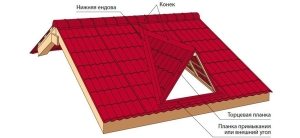

Завершальний етап в облаштуванні покрівлі з ондуліна — монтаж конькового елемента, ендови і торцевої планки

• Якщо покрівля складна або чотирьохскатний, то доведеться під кутом розрізати ондулін. Розміри аркуша такі, що зробити це нескладно. Нижню кромку першого аркуша суміщають з початком ската. При цьому зріз похилого коника буде тією лінією, по якій необхідно розрізати цей лист. З усіма наступними листами, розташованими вище, проробляємо ту ж маніпуляцію. Кутовий стик закривається коньковим елементом і пробивається цвяхами в кожну хвилю.

Корисна порада! Інструкція з монтажу ондуліну передбачає пристрій під ним пароізоляції. Будівельники рекомендують для цього застосовувати пароізоляційну мембрану, виготовлену тим же виробником, що і самі листи.

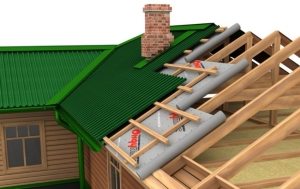

В асортименті виробників ондуліна завжди є і пароізоляційна мембрана

Які ще додаткові деталі можна використовувати при влаштуванні покрівлі з ондуліна

Так як цей матеріал має властивість виділяти сильний запах при нагріванні під сонячними променями, то покрівлю та горищне приміщення потребують регулярної вентиляції, особливо в жарку пору року. Для цієї мети виробники випускають різні покрівельні вентилятори, поєднувані саме з ондуліном. Їх кріплять у будь-якому місці площині даху цвяхами в кожну хвилю. При цьому, стики добре гідроізолюють.

Дахові вікна використовують для освітлення горищного простору. При їх монтажі необхідно, щоб верхній лист лежав внахлест на підставі цього елемента. Кріплять вікна теж цвяхи для ондуліна. Відгуки власників говорять про те, що використання таких вікон абсолютно виправдано, так як крім освітлення, вони дають можливість виходити на дах при необхідності.

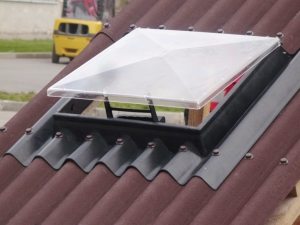

Розміщення мансардного вікна в покрівлі, вкритої ондуліном

Ще одним корисним елементом є карнизний заповнювач. Це прокладка, яка поміщається під ондулін на рівні карниза або під коньковий елемент. Вона потрібна для того, щоб птахи не проникали у горищне приміщення.

Покрівлі з ондуліна, фото яких часто можна зустріти при перегляді варіантів обробки, дозволяють заощадити не тільки на вартості самого матеріалу, але і на деталях кроквяної системи. Крім того, не потрібні додаткові люди для монтажу. Подивившись відео, як покрити дах ондулін своїми руками, можна впоратися з усім самостійно.

Монтаж ондуліна своїми руками: відео-інструкція
