З цієї статті можна дізнатися, якими особливостями має такий тип електротехнічної арматури, як розетка: як підключити і встановити конструкцію у мережу, в якому порядку виконуються дії, поширені схеми та рекомендації фахівців з техніки безпеки. Текст містить корисні практичні поради, які стануть у нагоді під час монтажу вироби власними руками.

Здійснити встановлення розетки та її підключення зможе навіть електрик-новачок

Розетка: як підключити конструкцію у приміщенні житлового типу. Базова інформація з монтажу.

Підключення розетки в електромережу – відповідальна процедура. Виконання даного процесу вимагає знання всіх нюансів електромонтажних робіт, а також правил безпеки. Справа в тому, що навантаження на електроустановочні вузли залежить від кількості точок енергоспоживання. Чим більше експлуатованих розеток в мережі, тим вище ці навантаження. З цієї причини будь-яке порушення вимог спричинить за собою неприємні наслідки.

Приступати до роботи з монтажу розеток слід тільки тоді, коли є абсолютна впевненість, що напруга в мережі відсутній

Помилка в процесі монтажу розеток і вимикачів може стати причиною таких явищ, як:

• оплавлення контактів;
• перегрів електроприладів;
• виникнення пожежонебезпечної ситуації.

Важливо! Не володіючи відповідними знаннями та навичками, краще не братися за роботи, що зачіпають електричну проводку. Фахівець зможе безпечно і правильно встановити розетку, ціна такої послуги не така висока, щоб ризикувати.

Середня вартість установки розетки і від чого вона залежить

Перевага професійного обслуговування полягає в повному дотриманні технічних вимог мережі.

Вартість монтажу безпосередньо залежить від загального обсягу та складності робіт

Досвідчений електрик перед початком роботи врахує всі чинники, які можуть вплинути на якість результату і безпека:

• загальна потужність підключаємих електроприладів;
• ступінь вологості повітря в приміщенні;
• тип штекера, яким оснащені підключаються прилади;
• необхідність у застосуванні електронної складової вбудованого типу.

Професійна установка розеток, ціни на послуги електриків:

Найменування робіт (установка)Ціна, руб. Внутрішній підрозетник в гипсе120Внутренний підрозетник в кирпиче150Внутренний підрозетник в бетоне170Одиночная ТВ-розетка250Телефонная розетка250ТВ-розетка проходная300Подрозетник для ел. плити бетоне300Распаечная коробка в гіпсі або кирпиче300Распаечная коробка в бетоне350Розетка для ел. плити кирпиче400Компьютерная розетка450

Точна вартість робіт залежить від багатьох факторів, на цей показник впливають такі параметри:

• загальний обсяг і складність робіт;
• матеріал підстави;
• експлуатаційні умови приміщення;
• тип розетки (накладна або вбудована) і т. д.

Якісні електромонтажні роботи передбачають не тільки грамотну установку, але і відповідальний підбір всього комплексу використовуваного устаткування і матеріалів

Вартість робіт може змінюватись в залежності від того, який струм в розетці, а також яке його напруга. Як правило, в домашніх мережах змінний струм, а напруга становить 220 В. Приватні будинки зазвичай живляться від трифазної мережі 380 В. Якщо ціна монтажу розетки для електричної плити в стандартній мережі становить близько 250 руб. (без урахування матеріалу основи). То аналогічна робота для будинків з трьома фазами (380 В) вийде дорожче – 380 руб.

Вартість робіт може зрости, якщо для монтажу розетки буде потрібно сформувати новий отвір або в значній мірі збільшити старе. Крім цього, існує різниця між ціною монтажу пристрою, коли установка зачіпає тільки механізм вироби або ж вона передбачає повну заміну підрозетника. Кінцева сума утворюється ще і за рахунок застосування додаткових аксесуарів.

Ще одним фактором впливу є нормативні документи, які визначають висоту установки розеток і вимикачів в залежності від їх призначення. Стандартні приписи вимагають розташовувати розетку на рівні 40-45 см від підлоги, а вимикач – 100-105 див.

Від висоти установки розеток і вимикачів залежить вартість монтажних робіт

Які краще купити розетки і вимикачі для встановлення в житловому приміщенні

У продажу є багато різновидів розеток. Частина виробів має універсальне призначення, інші наділені певними можливостями. Далеко не кожен тип розетки і вимикачі підходить для застосування в побуті. Вибір пристрою залежить від типу приміщення, в якому воно буде встановлюватися. Наприклад, для басейнів, кухонь і ванних кімнат призначені моделі з вологозахисними властивостями.

Корисна порада! Для підключення розетки з заземленням необхідний трижильний кабель. Один з них підключається до фази, інший – до нуля, а третій – до землі. Вироби без заземлюючого контакту припускають використання двожильного кабелю.

Популярні види розеток та їх особливості:

МаркировкаОсобенностьС1аотсутствуют заземлюючі контактыС2азаземляющие контакти з боковим размещениемС3аштифтовый тип заземлюючого контактаС5отсутствуют заземлюючі контактыС6широкие отвори під вилку

Конструкції з маркуванням С1а являють собою розподільні пристрої без можливості заземлення. Установка штепсельних розеток цього типу виконується на тих дільницях електромережі, де значення змінного струму не перевищує 16 А, а постійного – 10 А. Вони призначені для обслуговування приладів невеликої потужності.

Сучасні види електричних розеток покривають всі технічні вимоги та стандарти щодо безпеки електропроводки

В розетках С2а передбачена внутрішня клема, яка призначена для підведення кабелю PE. Ці вироби призначені для обслуговування електричних плит, насосів, пральних, а також посудомийних машин. Конструкції, позначені маркуванням С3а, багато в чому схожі на попередній варіант. Відмінною рисою є місце розташування контактів заземлення, а також конфігурація.

Розетка з міткою С5 відноситься до розряду традиційних конструкцій радянського виробництва. Дані вироби з круглим вирізом під вилку мають квадратну форму. Ці моделі підходять для обслуговування старих електроприладів. Максимально допустима сила струму – 6 А. Вироби з маркуванням С6 вважаються євро-розетками. Вони зручні і універсальні.

Розрізняють наступні різновиди вимикачів:

• клавішні;
• кнопкові;
• мотузкові;

Розетка поєднана з двухклавишным вимикачем для управління електричними мережами з двох і більше місць прихованої установки

• диммери;
• поворотні;
• сенсорні;
• акустичні.

Також як і розетки, за типом установки вимикачі бувають зовнішніми і внутрішніми. У продажу вони зустрічаються у вигляді самостійних пристроїв або в якості складового елемента в блоці з розеткою.

Поширені способи і схеми підключення розеток

Якщо розетка встановлюється на бетонну основу, для цього необхідно зробити в стіні спеціальний канал шляхом штроблення. Далі висвердлюються отвори для підрозетника, прокладаються дроти і виконується монтаж коробки з механізмом. Процес установки розеток у гіпсокартон виконується в тому ж порядку. Різниця полягає лише в тому, що для цього потрібно докласти набагато менше зусиль.

Монтаж на глинобитних та дерев’яних стінах передбачає фіксацію розетки відкритим способом. В іншому випадку експлуатація буде пожежонебезпечним. На таких поверхнях конструкція встановлюється разом з подрозетником.

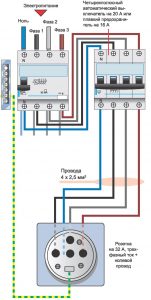

Наочна схема для підключення трифазної розетки з заземленням

Корисна порада! Якщо буде використовуватися парне виріб, то для прокладки проводів можна використовувати спеціальний пластиковий короб – кабель-канал.

Існує кілька способів підключення розеток:

При підключенні методом «шлейф» кожне наступне виріб фактично живиться від попереднього. Цей спосіб дозволяє виконувати підключення потрійний розетки або ж збирати в горизонтальний або вертикальний ряд 5 і більш конструкцій. До недоліків методу «шлейф» відноситься низька надійність. Не рекомендується підключати до таких розеток потужну техніку.

Підключення виробів за схемою «зірка» передбачає підведення до розподільній коробці безпосередньо. При цьому кожен елемент отримує власні дроти, тому можна без ризику підключати такий тип обладнання, як комп’ютер.

Два види підключення проводів: розетка — щиток («зірка») і щиток — розетка — розетка — розетка («шлейф»)

Як підключити розетку із заземленням: технології монтажу поширених типів виробів

Прокладка проводів до розетки може здійснюватися відкритим або прихованим способом. Вибір технології залежить від цілого ряду факторів.

До них відносяться:

• хімічна активність середовища;
• пожежонебезпека;
• ступінь вологості повітря;
• запиленість;
• вибухонебезпечність.

Прокладка проводки зовнішнім способом здійснюється на поверхні стін. Для цього використовуються різні варіанти кріплення. Цей метод має як переваги, так і недоліки.

Прокладання проводів по стелі відкритим способом

Переваги відкритої проводки:

Стаття по темі:

Розетка з вимикачем в одному корпусі і специфічність цієї конструкції

Схеми і поширені способи підключення. Вибір конструкції і короткий огляд популярних брендів.

До недоліків відноситься не естетичність результату, оскільки протягнуті дроти здатні зіпсувати інтер’єр приміщення. Крім цього відкрита система піддається впливу зовнішніх факторів. Існує ризик пошкодження проводів.

Для установки розетки з заземленням відкриту систему проводів можна оформити різними способами:

• пустити по поверхні стін і стелі;
• сховати в короби;
• замаскувати гнучкими металевими елементами;
• пустити по трубах;
• заховати всередині плінтусів або електричних наличників.

Сховавши кабель в короб, можна не тільки вирішити питання естетики, але і забезпечити найкращий захист проводки

Корисна порада! При укладанні кабелю в паз слід залишити запас провідника, приблизно 10 див. Він заводиться в подрозеточную коробку.

Покрокова технологія установки коробки під розетку

Для облаштування поглиблення під розетку знадобиться дриль і спеціальна насадка – коронка. Попередньо на стіну наноситься розмітка. Мінімальний відступ від стелі становить 15 див. Газове обладнання не повинно знаходитися поблизу від проводів. Мінімально допустима відстань – 50 див.

Покрокове формування поглиблення:

Формування заглиблень з допомогою дриля для установки коробок під розетки

Залишиться лише виконати попередню установку коробки. Якщо підрозетник добре стає, можна видавити заглушку і через отвір протягнути кабель. Після цього бічні і задні стінки коробки покриваються невеликою кількістю алебастру і «вдавлюються» в поглиблення.

Як виконується установка розетки в підрозетники

Процес монтажу електротехнічної арматури складається з декількох етапів. Для початку знеструмлюється мережу. Для цього слід вимкнути автоматичні вимикачі, розташовані на вводі струму в квартиру, або викрутити пробки. Перед тим, як приступити до встановлення внутрішньої розетки необхідно переконатися в тому, що у мережі відсутній струм. Для цього можна використовувати мультиметр.

Якщо виконується заміна розетки, спочатку слід виконати демонтаж. Для цього на старому пристрої знімається кришка, і відкручуються гвинти затискних елементів. Після цього потрібно злегка витягнути розетку з коробки і від’єднати живлять її проводу.

Установка розеток у монтажні коробки — підрозетники, які через спеціальні отвори проведені електричні дроти

Далі виконується зачистка. У кінця дроту, який підведений черга отвір у подрозетнике, необхідно зняти по довжині приблизно 15-20 см ізоляції. Якщо ізоляційний матеріал одинарний, досить роз’єднати жили між собою на ділянці довжиною 5-10 см. Для підключення розетки необхідно з’єднати її контакти з живильним кабелем. Оголена частина проводу заводиться в клему, після чого вона затягується болтами.

Зверніть увагу! Затягувати болти потрібно дуже акуратно, інакше можна перетиснути провід.

Щоб підключення вийшло більш надійним, провід слід зігнути в невелике кільце діаметром 4-5 мм. Якщо виконується підключення блоку розеток або одного виробу з заземленням, то заземлюючий кабель необхідно з’єднати з призначеної для нього клемою. Коли все живлять дроти підключені, конструкція встановлюється в коробку. Потрібно стежити, щоб при цьому робоча частина виробу була виставлена рівно, без перекосів.

Потім необхідно заховати в коробці усі дроти і зафіксувати розетку з допомогою притискних елементів і гвинтів. Залишиться лише прикрутити зовнішню кришку.

Фіксація розетки за допомогою кріпильних елементів

Як підключити подвійну розетку: рекомендації по монтажу блочних виробів

Порядок встановлення подвійної розетки залежить від типу її конструкції. Вона може бути збірної або стаціонарною. Монтаж другого варіанту передбачає використання затискних контактів, які передбачені виробником в розетці. Живлять дроти підключаються до різних струмопровідних пластин. Не допускається закріплення фази і нуля на одній пластині. Такий варіант складання системи потенційно небезпечний. Існує ймовірність того, що при включенні автомата виникне коротке замикання. В результаті проводу ушкодяться.

По суті, монтаж пари елементів в об’єднаному блоці нічим не відрізняється від підключення двох розеток одинарного типу. Результат виходить таким же, як якби в мережу був підключений подовжувач. Однак, маючи пару розеток замість однієї, не варто включати в них одночасно кілька дуже потужних приладів, наприклад, обігрівачі. У цьому випадку навантаженні буде піддаватися провід, через який виконано підключення першої розетки. Якщо цей кабель не призначений для подібної експлуатації, може виникнути пожежа.

Перед установкою блоку розеток дуже важливо правильно підібрати місце. Якщо електротехнічна арматура монтується на кухні, її можна розмістити над стільницею так, щоб електроприлади зручно підключалися. У вітальні кімнаті блокові вироби використовуються для телевізора і комп’ютера. Розетки і всі шнури можна розташувати безпосередньо за корпусом електроприладу. Для ванної кімнати можна використовувати конструкцію з трьома елементами.

У житлових кімнатах, де одночасно працюють декілька побутових приладів, краще встановлювати розетки з вимикачем в одному корпусі

Зверніть увагу! Мінімальна відстань від розетки до води у ванній кімнаті становить 60 см. Не варто ближче розміщувати пристрій. Краще для цього приміщення підібрати модель з вологозахисним корпусом.

Технологія підключення комп’ютерної розетки під інтернет

Вироби, призначені для обслуговування інтернету, відносяться до слаботочному типом ліній. У цьому випадку підключення розетки може бути виконано в якості однієї зі складових потрійного блоку, де присутня:

• стандартна розетка на 220 В;
• телевізійна конструкція;
• інтернет-розетка.

Процес установки комп’ютерної розетки починається з монтажу роутера в слаботочном щиті. Він підключається до силової розетки в 220 В. Далі необхідно прокласти кабель з 4 парами проводів. Краще використовувати UTP варіант, що належить серії 5E. Для його розміщення підійде штроба, яка не пов’язана з силовими лініями, або кабель-канал.

Розетка для підключення до інтернету різних за типом з’єднання девайсів

Монтаж здійснюється від щита до коробки безпосередньо. Кабель заводиться в підрозетники з запасом в 15 см. З розетки знімається накладка і витягується супорт. Виконується монтаж рамки, якщо конструкція дозволяє це деталь на даному етапі. З допомогою гвинтів розміром 25х3 мм фіксується весь виріб. Після цього потрібно відкусити і залишити в подрозетнике живильний провід з запасом довжини не більше 15 см, зняти на нього верхній шар ізоляційного матеріалу за допомогою стриппера на відрізку 2,5 див. Оголені жили потрібно розплести, щоб вони відокремилися один від одного.

Подальші дії виглядають так:

Після цього розетка повертається в супорт, виконується монтаж лицьовій частині і декоративної рамки. Залишиться лише правильно здійснити підключення кабелю до роутера, розташованому в комунікаційному щиті.

Схема підключення інтернет кабелю

Як виконується підключення ТВ-розетки своїми руками

Сучасний телевізор володіє безліччю функцій. Крім транслювання стандартних і кабельних каналів, цей прилад володіє додатковими можливостями:

• виходом в інтернет;
• переглядом відео — та фото контенту за допомогою мобільних пристроїв;
• використанням ігрових приставок і т. п.

Тому у багатьох власників квартир виникає питання, скільки розеток під телевізором розміщувати і якими вони повинні бути.

Внутрішньо пристрій простий телевізійної розетки

Мінімальний набір включає:

• електричну розетку (2 шт.);
• телевізійну (1 шт.);
• інтернет-розетку (1 шт.).

Зверніть увагу! Цифрове телебачення не обходиться без додаткової приставки. Для використання супутникової антени може знадобитися ресивер. Тому схема комунікацій повинна передбачати підключення антеною розетки, а також точки доступу для приставки.

До розетки, призначеної для підведення антенного кабелю, зазвичай підключається телевізор, який працює від кабелю або ефірної антени. Навіть якщо не передбачається використання додаткових опцій, крім цифрового телебачення, не завадить підключити стандартну антену на випадок збоїв у роботі провайдера. Цей кабель подається до розетки через слаботочную розпорядчу коробку. Підключення інтернет-розетки виконується від роутера описаним раніше способом. Стандартні вироби монтуються шляхом створення шлейфового з’єднання або методом «зірочка».

Зовні дизайн практично всіх ТВ-розеток однаковий: пластикова планка, яка кріпиться з допомогою двох гвинтиків, і телевізійний вхід прямо по центру

Як підключити телефонну розетку без допомоги майстра

Підключення цього варіанта виконується значно простіше, ніж монтаж стандартних електричних розеток. Конструкція може бути прихованою або розміщуватися в якості накладки на стіні. Останній варіант виглядає не естетично, зате в разі необхідності дозволяє легко здійснити ремонт.

При відкритому способі бажано виконати установку розетки в кабель-канал:

Аналогічним чином монтуються інші види розеток в кабель-канал. До нього можуть бути підключені вироби для інтернету, вимикачі.

Для того, щоб дотримуватися правильність підключення телефонної розетки, потрібно перевірити полярність лінії за допомогою мультиметра або тестера

Схема установки для багатьох випадків виглядає однаково. При цьому необхідно лише враховувати параметри мережі та конструкційні особливості виробів. Багато з них мають інструкцію з докладним описом процедури монтажу. Потрібно чітко слідувати вимогам виробника, якщо роботи виконуються своїми руками.
