Припливно-витяжна вентиляція. Види та призначення вентиляційних систем
Для організації здорового мікроклімату в приміщеннях використовують системи вентиляції, які є одними з найбільш гігієнічно вірних рішень вентилювання. Припливно-витяжна вентиляція за своєю суттю покликана не тільки забезпечувати приплив свіжого повітря, але і одночасно вивід відпрацьованих повітряних мас з приміщення. Крім цього, такі системи можуть повторно пускати в хід тепло або холод використаного повітря.
Системи вентиляції забезпечать свіже повітря в будинку
Переваги припливно-витяжних установок
Системи припливно-витяжної вентиляції відносяться до вентиляції зі збалансованим обміном вхідного і повітря, що видаляється. Припливно-витяжна вентиляція використовується в будинках, квартирах, офісах і виробничих приміщеннях. Тому проектування таких систем здійснюється під безпосередні потреби тих чи інших приміщень. Система може складатися з окремих припливних і витяжних блоків з загальної припливно-витяжної камерою або з елементів, зібраних в одному компактному блоці припливно-витяжної вентиляції (моноблок), де і відбувається подача і виведення повітря.
Приклад облаштування стельової вентиляції
До основних переваг таких установок відносяться:
- модульна система, яка дозволяє врахувати в проекті елементи потрібної потужності;
- абсолютна нешкідливість матеріалів виготовлення;
- очищення шляхом фільтрації припливного повітря, його підігрів, охолодження, а іноді і зволоження;
- тривалий термін експлуатації (у разі правильного проектування і коректної установки);
- економічність (використання рекуперації тепла).
Конструкція примусової вентиляції з підігрівом
Для вентиляційних систем великих виробництв або великих офісів, а також приміщень магазинів, кафе, значних приватних котеджів слід зробити грамотний проект. Необхідність у проекті припливно-витяжної вентиляції викликана потребою мінімізації витрат при експлуатації установок.
Припливно-витяжна вентиляція. Види вентиляційних систем
Залежно від вимог, що пред’являються до різних приміщень, припливно-витяжна вентиляція класифікується по комплектації і функціональним особливостям.

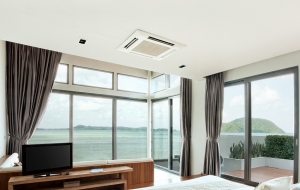

Система вентиляції забезпечить очищення припливного повітря шляхом фільтрації, нагрівання, охолодження, а іноді і зволоження
Система припливно-витяжної вентиляції з рекуператором
Основна функція припливно-витяжної вентиляції з рекуперацією тепла полягає в забезпеченні свіжим і в той же час теплим повітрям в холодний сезон, і охолодженим – у спекотний період.
Стаття по темі:
Ця система влаштована так, що в зимовий період потік теплого відпрацьованого повітря не просто виводиться назовні, а проходить через теплообмінний блок і віддає своє тепло входить холодному повітрю. В результаті цього приміщення насичується свіжим, але вже теплим повітрям. У літній час відбувається зворотний процес, при якому вступник повітря вже охолоджується. Причому схема установки така, що обидва потоку (вхідний і видаляється) не змішуються між собою.

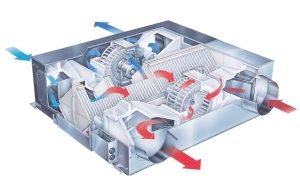

Принцип роботи рекуператора з підігрівом
Процес рекуперації тепла забезпечується спеціальним пристроєм – рекуператором. Розрізняють два види рекуператора: роторний і пластинчастий. Пластинчастий рекуператор тепла включають в проект вентиляції в регіонах, де зими не настільки суворі. Такий пристрій економічно по вартості і цілком справляється з утилізацією тепла при мінусовій температурі до 15 градусів. Для вентиляційних установок, застосовуваних в областях з більш холодними зимами, використовують роторні пристрою. Вони більш затратні, але ефективні, і окупаються за рахунок економії на опаленні приміщень.
Системи припливно-витяжної вентиляції з рекуперацією тепла широко використовуються на різних об’єктах: будинки, заміські котеджі, офіси, мережі готелів і ресторанів, спортивні комплекси, виробничі будівлі.

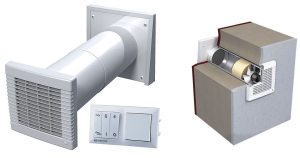

Рекуператор легко встановити в стінному отворі будинку
Система припливно-витяжної вентиляції з кондиціонуванням
Припливно-витяжна вентиляція з кондиціонуванням об’єднує в собі систему вентиляції і кондиціонер в одному теплоізольованому блоці з вбудованою автоматикою. Така система вентиляції забезпечує прямоточну подачу нагрітого або охолодженого повітря. Має декілька режимів потужності вентилювання та кондиціювання, які встановлюються автоматично. Це відбувається завдяки регуляторам, які перевіряють стан мікроклімату в приміщенні і, залежно від цього, призначається той чи інший режим.

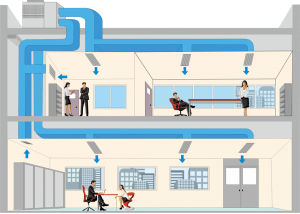

Схема комбінованої припливно-витяжної системи з вентиляцією та кондиціонуванням
Приточно-витяжної вентиляції з кондиціонуванням відрізняються високою продуктивністю і мають ряд істотних переваг:
- немає необхідності в зовнішніх мережах трубопроводу і виносних блоках;
- незначна ступінь шуму;
- невеликі габарити і вага;
- простота в управлінні.
Автоматика дозволяє зробити налаштування, так що користувачеві не знадобиться змінювати регулювання протягом всієї експлуатації приладу незалежно від сезону.

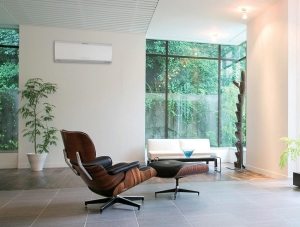

Очищене повітря — запорука здоров’я та комфорту
Система вентиляції з примусовим охолодженням
Припливно-витяжні установки можуть бути використані для ефективного охолодження повітря в літній жаркий період. Такі установки додатково оснащуються різними видами обладнанням для охолодження:
- блок водяного охолодження;
- компресорно-конденсаторний блок;
- блок сполучення холодильної машини та теплового насоса (система чиллер фанкойл).
Одним із найбільш використовуваних у вентиляції способів охолодження є підключення до холодного водопостачання, за рахунок якого охолоджується до потрібної температури припливне потік повітря. Така система найбільш раціональні для великих об’єктів або приміщень, де передбачено зберігання продуктів, і не використовується в будинках і офісах.

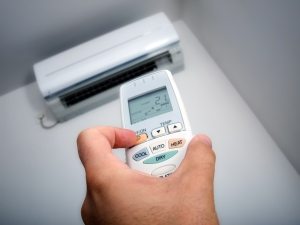

Автоматичне управління системою вентиляції дозволяє легко створити комфортні умови проживання
Системи загальнообмінної припливно-витяжної вентиляції
Общеобменная вентиляція застосовується у разі, коли утворюються в приміщенні волога, тепло, гази, пари, запахи, поширюються по всьому приміщенню. Проектом розраховується таку кількість повітря, що видаляється (витяжного) повітря, при якій забезпечувалися б санітарно-гігієнічні показники вдихуваного людиною повітря.
Традиційно об’єм, що витягається повітря дорівнює об’єму припливного. Однак при шкідливих виробництвах витягується більший об’єм для блокування розповсюдження забрудненого шкідливого потоку по всьому приміщенню. Тоді відсутню кількість повітря компенсується за рахунок припливу (довантаження) з довколишніх, більш чистих приміщень або шляхом відкриття вікон і дверей.

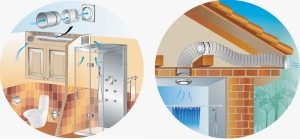

Приклад облаштування припливної вентиляції в санвузлах
Якщо в приміщенні спостерігається нестача тепла, общеобменная вентиляція влаштовується за допомогою механічного способу і підігріву всього припливного потоку повітря. Крім цього, зовнішнє повітря піддається очищенню.
Одним з простих способів загальнообмінної вентиляції є застосування вентилятора для припливно-витяжної вентиляції. Його встановлюють у віконному отворі або стінному отворі. Такий монтаж дозволяє витягувати повітря з найближчої забрудненої зони для здійснення загального повітрообміну.

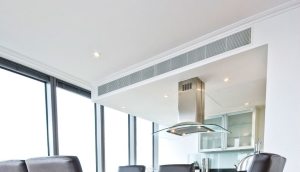

Завдяки вентиляції на кухні можна швидко позбутися від неприємних запахів
Корисна порада! З допомогою вентилятора припливно-витяжної установки можна істотно збільшити швидкість виведення повітря, забрудненого шкідливими речовинами.
Якщо при виробництві в цеху виділяються шкідливі важкі гази, проектом пропонується зробити повітроводи витяжки на підлозі або в підпільних каналах. В таких приміщеннях, де немає можливості локалізувати шкідливі виділення, використовують загальнообмінні системи витяжної вентиляції.
На шкідливих виробництвах рекомендується використовувати кілька видів вентиляції та очищення повітря
Припливно-витяжна вентиляція. Як зробити розрахунок, складання і монтаж
Параметри припливно-витяжної вентиляції розраховуються з урахуванням внутрішнього об’єму приміщення. Прорахувавши обсяг всіх кімнат, показники підсумовують. За нормами протягом двох-трьох годин повітря в приміщенні має повністю оновитися. У паспортних даних вентиляторів дізнаємося їх продуктивність. І вже від неї віднімаємо 50 м3 (втрачається при фільтрації і переміщенні по повітропроводу).
Далі, проводиться проектування вентиляції. Проектом має бути врахована дальність розташування кімнат, де буде уповільнений процес потоку (до 18%), ніж у кімнаті, де розташований enter.
Припливно-витяжну вентиляцію в офісі або власному будинку можна зібрати і встановити самостійно. Для проекту важливо правильно розрахувати всі параметри установки.

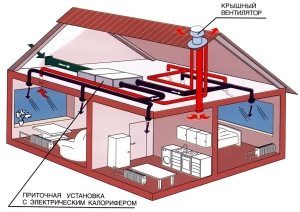

Система припливно-витяжної вентиляції з підігрівом в приватному будинку
Наприклад, якщо обсяг приміщення становить 1000 м3, тоді нормативний приплив повітря дорівнює приблизно 500 м3/год. Досягти такого показника можна, застосовуючи відповідний діаметр труб воздуховода в комплексі з потужністю вентиляторів.
Слід зробити схему припливно-витяжної вентиляції так, щоб грати воздухозаборника і вентилятор монтувалися з північної сторони. Після вентилятора встановлюється фільтр. Збираючи систему, з основного воздуховода влаштовуються відводи у кожну відокремлену кімнату. В якості основного блоку воздуховода можна використати звичайний холодильник, де буде відбуватися нагрівання чи охолодження повітря. Влітку при включеному агрегаті повітря буде охолоджуватися, а в холодний сезон можна скористатися калорифером, який буде віддавати тепло припливному повітрю. Можна помістити в холодильник лампу ультрафіолету для додаткової обробки зовнішнього повітря.

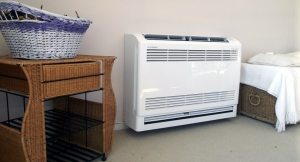

Системи вентиляції підбирають виходячи з потреб приміщення
Корисна порада! Слід акцентувати увагу на те, що при використанні додаткових елементів вентиляції, приплив повітря і його швидкість будуть змінюватись в меншу сторону.
В залежності від потреб, припливно-витяжна вентиляція може бути доповнена різноманітними пристроями. Суттєвим залишається грамотне розміщення введення припливного і виведення використаного повітря.
Ремонт і обслуговування вентиляційної системи
Збої в системі припливно-витяжної вентиляції зазвичай відбуваються при некоректної експлуатації, тому слід проводити ремонт і технічний сервіс обладнання. Обслуговування системи в основному полягає в очищенні або заміни фільтрів.
Для ремонту і обслуговування вентиляційної системи краще залучати фахівців
Поточний ремонт вентиляції проводиться шляхом заміни або нескладного ремонту блоків і окремих деталей. Залежно від несправності в з’єднаннях, ремонт їх можна виконати, скориставшись паяльником для труб або герметиком.
У випадку, якщо будуть виявлені серйозні поломки або несправності, рекомендується проводити капітальний ремонт. Для виконання якісного капітального ремонту залучаються фахівці-професіонали.
Корисна порада! Своєчасна заміна фільтрів, а також проведення необхідного технічного обслуговування вентиляторів припливно-витяжної вентиляції сприяють безперебійній і тривалій роботі установки.

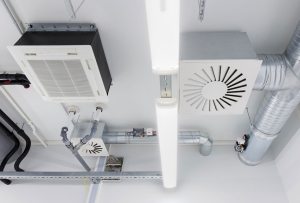

Для того, щоб системи вентиляції працювали справно, необхідно регулярно проводити їх сервісне обслуговування, а також змінювати фільтри
При самостійному монтажі необхідно передбачити розташування елементів системи воздуховода, зручний для виконання ремонту та обслуговування вентиляції. Після проведення ремонту слід перевірити герметичність усіх конструкцій, що є гарантією правильного функціонування системи вентиляції.
Правильно спроектована і змонтована припливно-витяжна вентиляційна установка допоможе назавжди позбутися від нестачі свіжого повітря і відвести небажані запахи назовні.
