У приміщеннях, де природна вентиляція не забезпечує належний повітрообмін, використовується примусова вентиляція. Системи механічної вентиляції покликані не тільки виробляти ефективну вентиляцію, але і очищати, нагрівати або охолоджувати надходить з вулиці повітря. Встановлення примусової вентиляції наділені автоматичним управлінням, вони прості і надійні в експлуатації. З допомогою таких установок можливе не тільки вентилювання, але і опалення повітрям обслуговуваних приміщень.

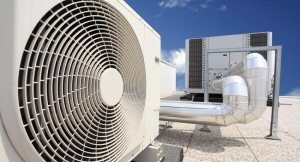

Системи механічної вентиляції забезпечують ефективну вентиляцію і можуть очищати, нагрівати або охолоджувати надходить з вулиці повітря

Примусова вентиляція. Види систем з механічним спонуканням

У той час, коли температура повітря в квартирі вирівнюється із зовнішньою температурою, тяга природної вентиляції стає слабким або зовсім пропадає. З допомогою застосування спеціальних пристроїв забезпечується штучний повітрообмін. Для того щоб дізнатися, як зробити примусову вентиляцію, варто ознайомитися з її типами та призначенням для тих або інших приміщень.

Примусова вентиляція може класифікуватися за своїм призначенням і в залежності від конфігурації виконання. Розрізняють такі типи механічних систем:

• припливна вентиляція – така система забезпечує примусовий приплив зовнішнього повітря;
• витяжна вентиляція – при якій механічним способом повітря видаляється з приміщення;
• припливно-витяжна система – коли і приплив, і виведення повітря здійснюється штучним шляхом.

Система примусової припливної вентиляції забезпечує ефективний повітрообмін навіть в закритих приміщеннях

У свою чергу, в залежності від певної зони, яку обслуговує та чи інша примусова система, вона може бути місцевою або загальнообмінної. Місцева примусова вентиляція відрізняється тим, що подає або виводить повітря в певній зоні приміщення, тоді як общеобменная виробляє повітрообмін у всій кімнаті.

Враховуючи те, мають примусові системи вентиляції, повітроводи, вони поділяються на безканальні (повітря подається через стінні або віконні отвори) і канальні (повітря циркулює по вентиляційних трубах). За способом пристрою системи механічної вентиляції можуть бути набірними (окремі пристрої, з’єднані воздуховодом) і моноблоковими (всі пристрої зібрані в один компактний корпус).

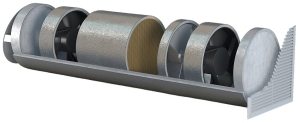

Припливний клапан з вентилятором — приклад моноблочної системи примусової вентиляції

Пристрій примусової припливної вентиляції

Облаштувати систему примусової вентиляції приватного будинку або квартири своїми руками можна за допомогою з’єднання різних елементів в одну систему, серед яких:

• решітка для надходження повітря – встановлюється на зовнішній стіні виходу воздуховода, захищає вентиляцію від потрапляння дрібних предметів і тварин;
• фільтр з різним ступенем очищення служить для очищення повітря;
• повітряний клапан — регулює потік і блокує потрапляння повітря ззовні при виключеному режимі вентиляції;
• калорифер — здійснює нагрів повітря, що поступає в холодну пору. Для квартир зазвичай використовують електричні калорифери. У приватних будинках понад сто квадратів – водяні калорифери;

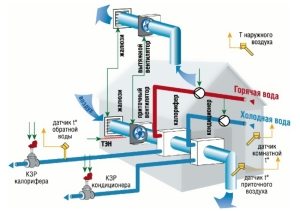

Пристрій автоматичної системи вентиляції з повітряним опаленням та кондиціонуванням

• шумоглушник — служить для поглинання шуму працюючих установок;
• вентилятор забезпечує необхідний тиск повітря в системі;
• повітропровід — розподіляє рух повітря в приміщенні;
• повітророзподільники — подають повітря в кімнати квартири або будинку;
• автоматична система управління — управління та контроль роботи системи вентиляції.

При влаштуванні системи примусової вентиляції в квартирі своїми руками, необхідно визначити місце установки. Обладнання повинно бути розміщено як можна далі від вітальні, спальних і дитячих кімнат. Прийнятним місцем установки вентиляції є кухня, коридор або балкон. Якщо система має якісну звукоізоляцію, то шум від роботи не чути через дві закриті двері. Що стосується приватного будинку, то система може бути встановлена в підсобному приміщенні або на горищі.

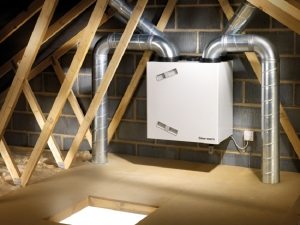

Обладнання примусової вентиляції краще розмістити на горищі або у підвалі, щоб ізолювати джерело шуму

Установки та обладнання для систем з примусовим повітрообміном

Від того, якими функціями буде володіти примусова вентиляція, яку ви плануєте облаштувати в будинку своїми руками, залежить вибір необхідних для неї установок:

• системи примусової припливної вентиляції, що виробляють нагрівання повітря, що поступає, називають рекуперативними системами вентиляції. Щоб встановити таку систему своїми руками, буде потрібно пристрій – рекуператор. За допомогою цього пристрою можна домогтися якісного повітрообміну, а також кондиціонування та опалення повітрям;
• установка рециркуляції повітря – дозволяє нагрівати або охолоджувати повітряні маси, при цьому економлячи енергоспоживання. Це відбувається за рахунок того, що в приміщення подається зовнішнє повітря, перемішаний з теплим, що виходить з приміщення, а нагріванню підлягає тільки повітря з вулиці;

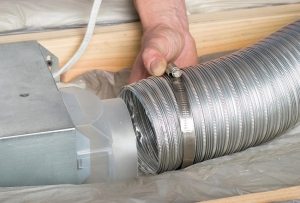

З’єднання всіх елементів системи вентиляції повинні бути особливо щільними, щоб не розійшлися під тиском повітря

• установка охолодження повітряного потоку – використовується в літній період при високій температурі повітря для його охолодження (переважно застосовується для приміщень, в яких зберігаються швидкопсувні продукти);
• система кондиціонування – включає в себе кондиціонер, пристрій холодопостачання і автоматичне регулювання температури повітря. Є відносно дорогим обладнанням.

Одним з нескладних пристроїв вентиляції, що може бути змонтовано своїми руками в квартирі або приватному будинку, є припливний клапан. Така установка здійснює подачу свіжого повітряного потоку з вулиці, виробляючи через фільтр його обробку. Регулювати обсяг потоку повітря можна за допомогою заслінки. Повітряний припливний клапан забезпечений шумопоглотителем. Це досить простий пристрій забезпечить повітрообмін в приватному будинку або квартирі, де встановлені вікна з металопластику.

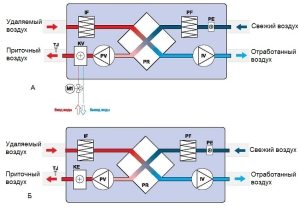

Схема роботи примусової системи вентиляції з рекуперацією: а — з водяним нагрівом повітря, б — з електричним нагрівом

Монтаж механічних систем вентиляції своїми руками

Слідуючи рекомендаціям можна зробити примусову припливно-витяжну вентиляцію своїми руками. Спочатку монтується припливний клапан.

Для монтажу припливного стінового клапана необхідно:

• влаштувати наскрізний отвір в стіні близько 7 см в діаметрі. В отвір вставити трубу;
• зовні трубу прикрити гратами, тим самим забезпечивши захист від потрапляння в трубу дрібних предметів і вуличного сміття;
• зазори між трубою і отвором задувають піною для монтажу. На трубу всередині кімнати встановлюють короб, з шумоізоляцією.

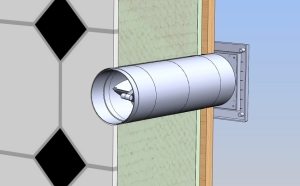

Стіновий припливний клапан — просте рішення примусової подачі свіжого повітря в приміщення

Корисна порада! Для того, щоб в холодну пору повітря, що надходить через клапан припливної вентиляції, був теплим, клапан слід встановити над радіатором центрального опалення.

Пристрій механічної витяжної системи в будинку або квартирі здійснюється за рахунок установки вентилятора. Така система вентиляції підійде для ванної кімнати, туалету і кухні. Рекомендується вибирати вентилятор з найбільш безшумною роботою. Таким пристроєм є відцентровий вентилятор.

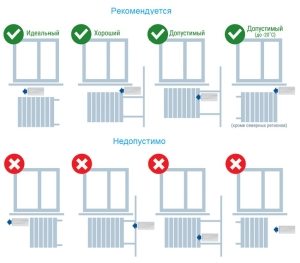

Способи установки припливного клапана поруч з радіатором опалення

Прокладка систем повітроводів здійснюється за наступною схемою:

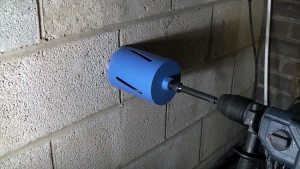

Обладнання для свердління наскрізних отворів під облаштування припливного клапана

Корисна порада! У разі, якщо виконувався ремонт вентиляційної системи, після його проведення необхідно перевірити якість герметичності всіх з’єднань.

Монтаж примусової вентиляції на кухні

Влаштовуючи вентиляцію на кухні багато хто вважає, що буде цілком досить витяжки над плитою. Але така примусова витяжна система не здатна видалити весь відпрацьований повітря. До того ж залишається потреба в свіжому припливному повітрі на кухні.

Витяжка над плитою забезпечить відведення використаного повітря, пари і запахів, але не здатна забезпечити якісний повітрообмін на кухні

Для того, щоб забезпечити якісний повітрообмін на кухні, насамперед визначається місце розташування припливного і витяжного отвору. Отвори рекомендується пробивати на кухні в тій стіні, де розташоване вікно, як можна ближче до стелі. Далі, покроково слідуючи рекомендаціям, виконуємо своїми руками наступні дії:

• отвори діаметром 120 мм для витяжки та вентиляції на кухні влаштовуються поруч один з одним, наскільки це можливо;
• у пророблені отвори вставляються труби (повітроводи) під ухилом в зовнішню сторону, щоб віддалявся утворюється конденсат. Залишилися між трубами і отвором зазори закладаються піною. Труби повинні виступати стіни приблизно на 5-6 см;
• як тільки піна висохне, на трубу, яка по розташуванню ближче до тієї стіни кухні, на якій планується розміщення меблів, встановлюється зворотний клапан (щоб правильно вставити пристрій, стежте за тим, щоб стрілка вказувала напрямок назовні);

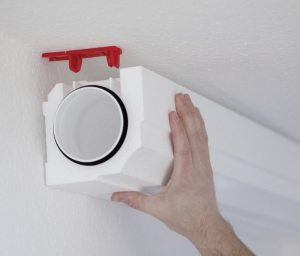

Пластикові повітроводи для кухонної витяжки кріпляться до стелі на спеціальні кронштейни

• прокладаємо повітропровід з труб до кухонній витяжці, використовуючи необхідні поворотні частини, всі труби та елементи з’єднуємо між собою силіконовим герметиком. Як тільки повітропровід дійде до рівня установки витяжки, вставляємо поворотний елемент і монтуємо сполучну трубку так, щоб вона була на рівні планованої підвісної конструкції приладу;
• таким же чином протягуємо труби повітроводів припливного потоку повітря на кухні. Визначаємо місце розташування решітки (дифузора), можна встановити його на стелі. До його місця проводимо канал і не забуваємо зробити припуск на рівень підвісної стелі, якщо така планується.

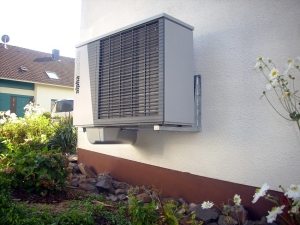

Вибираючи перевірених виробників систем примусового повітрообміну, можна розраховувати на довгий термін служби і якісний сервіс по установці і обслуговуванню

Зверніть увагу, що повітроводи неодмінно повинні кріпитися до існуючої стелі не рідше, ніж через один метр. Щоб система під час роботи менше видавала шум, рекомендується користуватися гумовими прокладками під кронштейни кріплення. Можна використовувати шумоізоляційні матеріали, наприклад, мінеральну вату.

Стаття по темі:

Витяжна вентиляція. Її характеристики, пристрій, переваги і недоліки. Особливості розрахунку та монтажу. Витяжна система в кухні. Способи установки своїми руками.

Влаштовуючи примусову вентиляцію на кухні, необхідно правильно вибрати потужність витяжного обладнання, так як від цього залежить швидкість виведення відпрацьованого повітря.

Корисна порада! Збираючись замінити фільтр кухонної витяжки або почистити обладнання, дотримуйтесь рекомендацій виробника і обов’язково відключайте прилад від електромережі.

Виходячи з норм, підберіть обладнання витяжки на кухні з запасом. Можна регулювати швидкість виведення за допомогою декількох вбудованих режимів швидкості.

Пристрій примусової вентиляції своїми руками в туалеті

Ванна кімната, суміщена з туалетом, враховуючи утворюється там вологість, особливо потребує якісної вентиляції. Якщо природна вентиляція в квартирі слабка, в ході експлуатації у ванній і туалеті утворюється грибок, з’являється цвіль і стійкий неприємний запах. Ситуацію виправить організація примусової витяжної вентиляції в туалеті. Перед тим, як почати облаштовувати примусову вентиляцію у ванній кімнаті і туалеті, слід перевірити, а при необхідності прочистити, вентиляційний канал. Особливо це стосується туалетів і ванних кімнат квартир, які розташовані в будинках старої споруди, де часто спостерігається засмічення і руйнування вентиляційних шахт. Це можна зробити своїми руками або звернутися до фахівців житлово-експлуатаційного господарства.

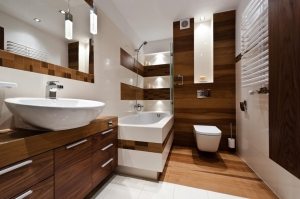

Примусова вентиляція в санвузлах забезпечить свіжість повітря і сухість приміщення

Для організації примусової вентиляції в туалеті використовують вентилятор. Відповідним пристроєм буде вентилятор з датчиком вологості і таймером, який буде включатися самостійно при збільшенні вологості і вимикатися через певний проміжок часу.

Вентилятор монтують в отвір витяжного каналу в туалеті і кріплять до стіни за допомогою шурупів або дюбелів. До приладу приєднуються всі дроти, які потім акуратно ховаються. Проводу можна сховати під пластиковим коробом. Враховуючи, що туалет, суміщений з ванною, досить вологе приміщення, дроти з’єднуються клемами.

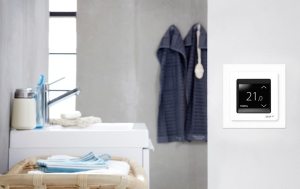

Примусова вентиляція з автоматичним управлінням дозволяє створити в приміщенні максимально комфортні умови

Примусова вентиляція у ванній і туалеті дозволить повітрю своєчасно очищатися і не дасть неприємним запахам поширитися по всьому будинку.

Правильне пристрій примусового повітрообміну в вашому будинку або квартирі допоможе впоратися з багаторічними проблемами відсутності вентиляції, особливо в кімнатах з підвищеною вологістю, позбавить вас від грибка і буде сприяти збереженню здоров’я.
