Повітрообмін в системі вентиляції відбувається за рахунок руху повітряного потоку по мережі повітроводів. В залежності від застосування вентилирующих систем, повітроводи для вентиляції можуть бути виробничого та побутового призначення. Їх ефективність обумовлюється жорсткість, формою і діаметром перерізів. Конструктивне виконання повітроводів може бути гнучким і жорстким. Для забезпечення максимальної продуктивності вентиляційних систем, варто ознайомитися з розрахунком, способами монтажу і обслуговування трубопроводів для вентиляції.

Вибір повітроводів визначається виходячи з призначення вентсистеми

Повітроводи для вентиляції: форми конструкцій і матеріали виготовлення

Повітроводи для вентиляції являють собою систему труб різного діаметру і форми перерізу, сполучені між собою фасонними елементами. Правильний підбір повітроводів до тієї чи іншої системи вентиляції залежить від конструктивних особливостей виконання розрахункових параметрів, з урахуванням відповідності будівельним і санітарним нормам.

Матеріали для виготовлення повітропроводів систем вентиляції

Повітроводи для вентиляції, огляду використання матеріалів для їх виготовлення, поділяють на групи:

• металеві. Для їх виготовлення використовують оцинковану або нержавіючу сталь. До їх переваг можна віднести малу вагу, високу термостійкість, стійкість до корозії, легкість монтажу;

Пластикові повітроводи різноманітних форм та розмірів

• пластикові. При виготовленні таких труб в якості воздуховода використовують поліпропілен, поліуретан, полівінілхлорид. Серед їх достоїнств – абсолютна нешкідливість, ідеальна герметичність, простота монтажу та обслуговування. Вони легко піддаються чищенню і швидко миються;
• гофровані алюмінієві. Повітроводи для вентиляції з гофрованих алюмінієвих труб отримали широке застосування внаслідок здатності стискуватися і розтягуватися в будь-якому напрямку і під необхідним кутом. Конструкція гнучких гофрованих труб така, що вони зберігають твердість і форму перетину. Перевагами гнучких трубопроводів для вентиляції є відсутність численних сполук, простота монтажу і тривалість експлуатації;

Гофровані алюмінієві повітроводи відрізняються простотою монтажу

• текстильні. Матеріал для виготовлення цих повітроводів вентиляції – синтетична тканина (поліестер). Кріплення виконуються також з текстилю. Тканина запобігає утворенню конденсату на поверхні повітроводу і не вимагає утеплення. З переваг – легкий вага тканинної системи, безшумна робота, маневреність, нескладний монтаж і демонтаж. Чистка тканинних систем проводиться за допомогою прання.

Типи перерізів повітроводів

Общеустановленными формами перерізів повітроводів вважаються прямокутні і круглі перерізу. Якщо конструкція вентиляційної системи має обмеження на форму і розміри перерізу, для повітроводів використовують плоскоовальні (еліптичні) перерізу.

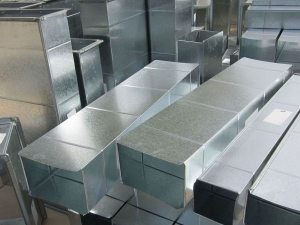

Повітроводи квадратного перерізу з оцинкованої сталі

Матеріал виготовлення прямокутних повітропроводів для вентиляції – оцинкована сталь. Товщина стінок застосовується в залежності від розміру перерізу і регламентується СНиП. З’єднуються прямокутні повітроводи з допомогою фланцевих елементів і без них. Стандартна довжина 1,25 м, максимальна – 2,5 м. Завдяки компактній формі, прямокутні конструкції вбудовуються в простір, обмежений по висоті (наприклад, під підвісна стеля).

Матеріалом для повітропроводів круглого перерізу може виступати оцинкована сталь, пластик, поліефірна металізована стрічка зі спіральним каркасом, ПВХ зі спіральним каркасом, алюмінієва фольга. Діаметр перетину варіюється від 100 до 1250 мм. З’єднання гнучких гофрованих повітропроводів для вентиляції являють собою щільний замок. Для зручного транспортування, гофровані гнучкі повітропроводи можуть стискатися в 5 разів.

Пластикові гофровані повітроводи зберігають форму і жорсткість перерізу при вигинах і розтягуванні

Корисна порада! Вибір алюмінієвого гофрованого повітропроводу для використання в системі вентиляції дозволяє значно зменшити витрати на придбання фітингів та монтаж самого воздуховода.

Можливі багатократні зміни форми гнучких гофрованих повітроводів не порушують їх якостей. Спіральні гнучкі конструкції з’єднуються за допомогою фланцевих елементів і ущільнювачів. Не потребують додаткового утеплення. Сфера застосування гнучких повітроводів – подача і витяжка повітря в житлових і виробничих приміщеннях.

Тканинні гофровані повітроводи з поліестеру не вимагають додаткового утеплення, так як не притягують конденсат

Як провести розрахунки повітроводів вентиляції з природним повітрообміном

Щоб правильно виконати розрахунок діаметру повітропроводу вентиляції, потрібно скласти схему всієї системи воздуховода. У ній повинні міститися розміри всіх приміщень із зазначенням їх призначення. Розрахунок необхідної кількості повітрообміну проводиться в м3/год. Швидкість повітряного потоку в системі природного вентилювання становить до 1 м/с.

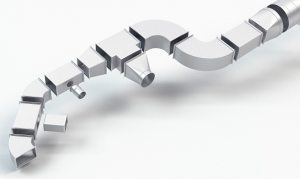

Щоб правильно виконати розрахунок діаметру повітропроводу вентиляції, потрібно скласти схему всієї системи воздуховода

Виробляємо розрахунок розмірів повітроводів вентиляції:

• величина повітрообміну (L) – для кухні це значення становить 90 м3/год, для туалету та ванної 30 м3/год;
• середня швидкість потоку повітря (V) становить 0,3 м/с;
• розрахунок орієнтовних розмірів воздуховода проводиться за формулою:

F = L*V*3600 (число 3600 застосовується для зв’язку між секундами і годинником);

• для розрахунку діаметра скористаємося формулою:

D = 2АВ*(А+В), де D – діаметр перетину, А і В – висота і ширина воздуховода.

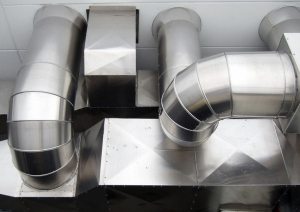

Повітроводи для вентиляції являють собою систему труб різного діаметру і форми перерізу, сполучені між собою фасонними елементами

Розрахунок перерізу повітроводів вентиляції:

• розрахунок площі круглого перерізу виконуємо за формулою:

S = π * D2 / 400, де

S – площа фактичного перетину (см2);

D – діаметр воздуховода (мм);

• розрахунок площі прямокутного перерізу:

S = А * В / 100, де

S – площа фактичного перетину (см2);

А, В – висота і ширина прямокутного повітроводу (мм).

Пластиковий повітропровід з плоскоовальным перерізом зручно ховати під підвісну стелю

Особливості монтажу повітроводів вентиляції

Грамотний монтаж повітроводів передбачає такі дії:

• правильний розрахунок площі перерізу повітропроводу;
• вибір прийнятного способу з’єднання елементів воздуховода вентиляції;
• розрахунок числа фасонних частин;
• передбачити спосіб утеплення та їх шумоізоляцію.

Щоб точно розрахувати діаметр і довжину повітроводів, краще звернутися до фахівців

Варіанти кріплення повітроводів вентиляції

Монтаж систем повітроводів передбачає використання різноманітних елементів кріплень. Залежно від типів повітроводів (круглі, прямокутні, гнучкі) розраховується необхідну їх кількість.

Стаття по темі:

Види вентиляції, переваги і недоліки вентиляційних систем, їх пристрій. Основні параметри вентиляційних систем. Головні складові вентиляції приміщень.

В якості кріплень і з’єднань можуть бути: врізки, перехідники, відводи, хрестовини, заглушки, ройники та ін.

Корисна порада! Щоб уникнути додаткових витрат на фасонні елементи і кріплення повітроводів, рекомендується скористатися для розрахунку допомогою фахівця з монтажу вентиляції.

Монтаж систем повітроводів передбачає використання різноманітних елементів кріплень

Круглі повітроводи:

• при монтажі для кріплення круглих повітроводів використовують муфту і ніпель. Два елемента воздуховода з’єднуються за допомогою деталі, яка вставляється всередину або монтується зовні повітроводу;
• з’єднання частин повітроводів з допомогою фланця проводиться за допомогою пружинного механізму або за допомогою шурупів. При використанні пружинного механізму спрощується і скорочується монтаж систем та забезпечується надійна герметизація. Якщо на деталях воздуховода є відбортовки, то додаткова фіксація не проводиться;
• рідше використовується метод кріплення за допомогою бандажа (пристрій, що надягають на отбортованные торці повітроводу). Такий спосіб відрізняється простотою і високим рівнем герметичності. Але із-за дорогого виготовлення бандажів популярністю не користується.

Фасонні елементи з нержавіючої сталі для повітроводів з круглим перетином

Корисна порада! Для зменшення шуму при роботі вентиляційної системи, при монтажі повітроводів необхідно використовувати як можна менше поворотів і переходів від одного діаметра на інший.

Прямокутні повітроводи:

• прямокутні повітроводи для вентиляції кріпляться за допомогою підвішування на хомутах і на траверсах. Хомути виготовляються з металевої смуги, траверси – з кутової сталі;
• технологія фланцевого з’єднання аналогічна з’єднанню круглих повітроводів, але щоб уникнути просідання сторін, фланці фіксують за допомогою заклепок;
• з’єднання за допомогою шини виготовляють з використанням пористої прокладки, стягуючи кріплення замком. При такому з’єднанні необхідно зазори обробити герметиком.

Металеві повітроводи для вентиляції кріпляться за допомогою підвішування на хомутах і на траверсах

Способи утеплення повітроводів вентиляції

Для збереження теплого повітря в приміщенні рекомендується провести утеплення повітроводів. У промисловості застосовують утеплення пінної ізоляцією, яка захищає повітроводи від втрати тепла і служить як шумоізоляція. Для утеплення побутових зовнішніх повітроводів прямокутного профілю застосовують пінопласт, базальтову вату в плитах, пінополістирол. Утеплення виробляють з допомогою спеціального клею і додатково використовують арматурну фольговану стрічку.

Для утеплення круглих повітроводів застосовують рулонні матеріали: ізолон, ізовер. Ці матеріали володіють хорошими звукоізоляційними властивостями і пожежобезпечність. Для утеплення можна використовувати мінеральну вату, обмотавши повітропровід двома шарами.

Мінеральна вата відмінно підходить для утеплення повітроводів

Методи очищення повітроводів вентиляції

Ефективність роботи вентиляції залежить від регулярності проведення очищення повітроводів. Зазвичай процедура очищення не вимагає демонтажу частин системи. Виділяють механічний метод чищення і хімічний. Вибирають спосіб очищення в залежності від типу воздуховода (гнучкі, напівтверді, тверді) і виду забруднень.

Для хімічного методу характерне використання спеціальних аерозольних складів. Їх застосовують для чищення від жирового нальоту повітроводів кухні і виробничих приміщень громадського харчування. Іноді вдаються до методу чищення за допомогою гранул, які, проходячи по повітропроводу, утворюють мікровибух, вступаючи в контакт з нальотом жиру. При хімічному методі очищення повітроводів обов’язкова повна герметичність конструкції.

Своєчасна чистка вентиляції забезпечить її бездоганну роботу

При механічній чищення повітропроводів вентиляції застосовують гідромеханічні пристрою і вакуумні насоси. До отвору виходу вентиляції підключають вакуумний насос, а в початковий отвір поміщають маніпулятор і щітки. У процесі роботи насоса проводиться механічна чистка воздуховода обертовими щітками, а всі забруднення збираються в спеціальний фільтр насоса. Механічна чистка – складний, але найбільш ефективний спосіб очищення повітроводів при інтенсивному забруднення.

Заходи з дезінфекції повітроводів систем вентиляції

Завершивши дії з очищення, проводять дезінфекцію повітроводів. Дезінфекцію проводять для захисту від хвороботворних бактерій, пилових кліщів і пр. Для дезінфекції використовують спеціальні склади (порошки, рідини, аерозолі) на основі перекису водню. Дезінфекції піддаються не тільки системи повітроводів, але і всі елементи системи вентиляції. Слід також враховувати призначення приміщень, в повітроводах яких проводиться дезінфекція. Ті чи інші реагенти можуть бути дозволені до використання для дезінфекції в повітроводах виробничих приміщень і заборонені для застосування в школах і дитячих установах.

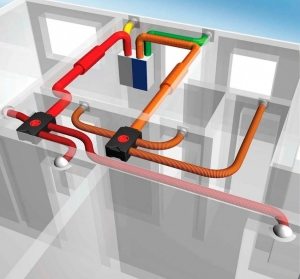

Приклад розведення повітроводів всередині приміщення

Як правило, організації, що надають послуги з обслуговування вентсистем, пропонують повний комплекс робіт по діагностиці, очищення та дезінфекції повітроводів.

Уважний і відповідальний підхід до монтажу, експлуатації та обслуговування повітроводів – гарантія довгої і безвідмовної роботи системи вентиляції.
