Будь-який власник заміського будинку або дачі знає наскільки важливо безперебійне постачання водою в умовах відсутності централізованого водопроводу. У минулі часи люди обходилися колодязями, з яких воду черпали відрами. Сьогодні до криниць додалися свердловини, а підйом води на поверхню здійснюється електричними насосами. Вершиною технічного прогресу в цій галузі по праву може вважатися занурювальний насос для колодязя з автоматикою. Він не тільки постачає водою усе домашнє господарство, але і робить це без серйозного втручання людини.
Занурювальний насос в колодязі забезпечить безперебійне водопостачання
Призначення і типи насосів для подачі води з свердловин і колодязів
Всі насоси заглибного типу забезпечують підйом води на поверхню з певної глибини, яка залежить від потужності агрегату і доставку її до споживача. Відмінною особливістю таких насосів є те, що вони опускаються частково або повністю в товщу води. За принципом дії можна розрізнити два різні типи заглибних насосів для колодязя. З автоматикою чи без неї, вони бувають:
- вібраційні. Основним робочим елементом таких насосів є рухомий поршень, який і створює тиск води при своєму зворотно-поступальний рух. Воно забезпечується електрорушійної силою котушки індуктивності, до сердечника якої жорстко кріпиться через шток поршень. На котушку подається струм напругою 220 В, який створює магнітне поле, що викликає рух осердя разом з поршнем. При втягуванні поршня, в робочу камеру затікає вода. Дійшовши до граничної точки, поршень розмикає контакти і відключать магнітне поле. Під дією пружини поршень з силою тисне на воду, створюючи тиск. Цей процес постійно повторюється, піднімаючи воду на необхідний рівень. Ці насоси володіють невеликою потужністю, зате непогано справляються з каламутною водою і дрібними каменями без значного збитку своєї працездатності. Коштують вони не дорого, близько 20 – 25.е. Поршень можна замінити самостійно без особливої праці;
Схема вібраційного заглибного насоса
- відцентрові. У цьому типі насосів потік води забезпечується крильчаткою, з’єднаної з валом електродвигуна. Вона обертається під дією електрорушійної сили, яка виникає завдяки магнітному полю, на роторі електродвигуна. Такі насоси володіють великою потужністю і можуть використовуватися для водопостачання будинків і навіть підприємств. Мінусом є їх велика чутливість до забруднень у воді. Навіть дрібні камінчики, в 1 – 2 мм, здатні скоротити термін служби агрегату в 5 – 10 разів, а більшого розміру взагалі вивести насос з ладу. При цьому його ремонт досить доріг. Вартість таких насосів починається від 100 у.е.

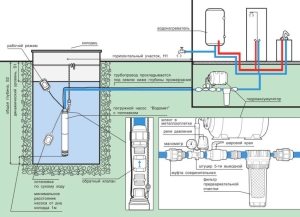

Схема підключення відцентрового заглибного насоса
Будь-який з цих типів агрегатів може бути обладнаний автоматичною системою управління, що дозволяє включати агрегат вже при відкритті водопровідного крана.
Корисна порада! Якщо вода у колодязі або свердловині каламутна або в ній трапляються дрібні камінці до 2 мм, то краще вибирати вібраційні насоси. Вони менш сприйнятливі до таких забруднювачів. При цьому потрібно знати, що їх потужність в 2 – 3 рази нижче, ніж у відцентрових.
Погружной насос для колодязя з автоматикою
Останнім часом все більшу популярність набирають занурювальні насоси для колодязя з автоматикою. Це не випадково. Адже людина завжди прагнув полегшити собі життя, винаходячи ті або інші механізми. Строго кажучи, для створення автоматичної системи подачі води мало одного насоса і шлангів. Потрібно додаткове обладнання. До такого обладнання можна віднести: електронний блок управління, гідроакумулятор, різні датчики, пристрої захисту від перегріву і низького рівня води, фільтри.

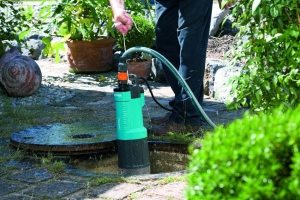

Погружной насос для колодязя
Розберемо всі ці елементи докладніше. Блок керування служить для отримання і обробки сигналів від різних датчиків. Його завдання включати і вимикати насос в тих чи інших ситуаціях. Гідроакумулятор являє собою закритий балон, здатний витримати високий внутрішній тиск. В ньому знаходиться мембрана, поєднана з датчиком. Він спрацьовує при зниженні тиску нижче критичного. При цьому автоматика включає насос, який заповнює водою балон. Коли тиск підвищиться до необхідного — насос вимикається. Зроблений цей механізм для того, щоб насос не працював постійно, включаючись при кожному відкритті крана. Це значно збільшує ресурс всієї системи і створює стабільний тиск у водопроводі.
Стаття по темі:
Датчики служать для зняття показань з тих чи інших параметрів. Датчик тиску води визначає цей показник у водопроводі. Датчик «сухого ходу» забезпечує захист насоса від перегріву. Він спрацьовує на вимикання при попаданні в систему повітря, що говорить про зниження рівня води. Датчик рівня води забезпечує відключення насоса при критичному зниженні рівня води. Він встановлюється на поплавцях відцентрових насосів.
Водопостачання приватного будинку з колодязя за допомогою заглибного насоса
Пристрій і робота автоматичної системи подачі води
Щоб занурювальні насоси для колодязя з автоматикою працювали безперебійно необхідно всю систему монтувати правильно. А пристрій її така: В колодязі або свердловині в товщі води або на поплавці розташований насос. Від нього йде труба, в якій знаходиться ніпель і зворотний клапан, який не дозволяє воді стікати вниз. Труба з’єднана на поверхні з хрестовиною також через ніпель і зворотний клапан. В ній знаходиться датчик тиску, з’єднаний через гнучку підводку з блоком управління.
Від хрестовини одна труба йде до гідроакумулятора, а інша до всіх споживає елементів: кранів, туалету, душу, пральній машині і інших побутових приладах. Провід від насоса з’єднаний через розетку з блоком управління. Сам блок, підключений до мережі 220 В через автоматичні вимикачі, розраховані на силу струму від 10 до 16 ампер. Цей параметр залежить від потужності обладнання. Вимикачі забезпечують захист автоматики і насоса від перевантажень у мережі.

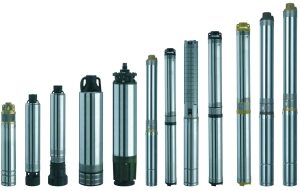

Занурювальні насоси для колодязя
Занурювальні насоси для колодязя з автоматикою працюють таким чином: при першому включенні насос, який накачує воду в гідроакумулятор через зворотний клапан і фільтри, поки тиск в ньому не досягне максимального. Датчик тиску спрацьовує і дає сигнал автоматики на відключення насоса. Тепер система готова до використання. Включаючи кран або побутовий прилад з водоспоживанням, ми даємо можливість воді під тиском виходити з гідроакумулятора. Води в ньому може бути від 30 до 100 л.
Корисна порада! Купуючи гідроакумулятор, слід мати на увазі, що обсяг поміщається в нього води, приблизно в 2 рази менше всього об’єму пристрою. Це пов’язано з тим, що весь вільний простір вище мембрани заповнений повітрям.
Схема обв’язки насосів для свердловини з гідропневматичною автоматикою і кессоном
Коли велика частина води вийде, мембрана під дією пружини буде збільшувати об’єм камери з повітрям, що знижує тиск. При критично низькому рівні датчик подасть сигнал на блок керування на включення насоса. Вода, заповнивши гідроакумулятор, знову збільшить тиск і цикл може повторюватися знову і знову.
Як правильно вибирати занурювальні насоси для колодязя з автоматикою
При виборі заглибних насосів для колодязя з автоматикою вирішальним має бути те, на яку висоту він повинен піднімати воду і як далеко її поставляти. Ці параметри відображені на упаковці та в інструкції. Для дрібних до 20 м. колодязів можна використовувати будь-насос, якщо вода подається не надто далеко. У разі, коли відстань до споживачів не більш 50 м, купувати насос потрібно з висотою підйому не менше 20 м. Відстань від 50 до 100 м. змушує використовувати прилад з висотою підйому 40 м.

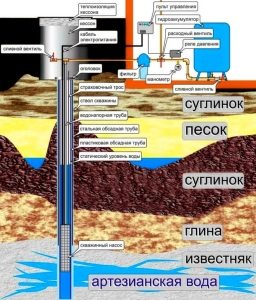

Схема роботи заглибного насоса з автоматикою
Вибір насоса залежить і від чистоти води. В очищеному від піску і дрібних домішок колодязі, можна використовувати будь-які насоси, а в забруднених тільки вібраційні.
Корисна порада! Якщо планується налагоджувати постійне водопостачання, то краще купувати насос з верхнім забором води. Це дозволяє насосу не перегрітися при сильному зниженні рівня води і не набрати в себе піску або мулу. Насос почне «ковтати повітря», і автоматика вимкне його.

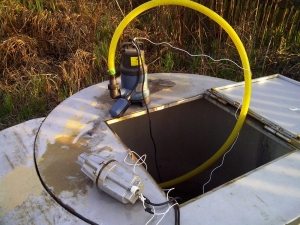

Монтаж заглибного насоса
Обсяг гідроакумулятора слід вибирати, виходячи з потреб сім’ї. При малому водоспоживання достатньо 50 – 60 л, а при значному необхідно купувати балон ємністю не менше 100 л.
Обладнання свого заміського будинку заглибним насосом для колодязя з автоматикою вирішить всі проблеми з організацією водопостачання. Вода буде подаватися автоматично і безперебійно до будь-якого споживача усередині будинку і на садовій ділянці для поливу рослин.
