Кроквяна система вальмового даху: особливості конструкції

Опубликовано 27.12.2018 автором discocsid

Кроквяна система вальмового даху: особливості конструкції і нюанси монтажу

Серед дахів для приватного будинку, вальмові покрівлі мають гарну здатність самоочищатися і протистояти сильним вітровим навантаженням. Крім відмінних технічних характеристик, зовнішній вигляд таких конструкцій бездоганний. Однак кроквяна система вальмового даху має досить складний пристрій і вимагає коректного розрахунку всіх складових. Наявність грамотного проекту і скрупульозність у монтажі стануть запорукою красивою і добротної конструкції.

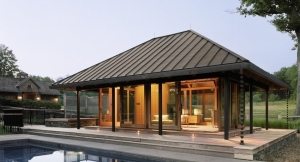

Невеликий будинок для відпочинку з вальмового конструкцією даху

Вальмові дахи: фото конструкцій цікавого дизайну

Вальмові дахи — це вид покрівель, які складаються з чотирьох скатів і, в силу своїх конструктивних особливостей, що мають велику стійкість до сильних поривів вітру. Це пояснюється тим, що замість фронтонів у будинках з вальмового дахом використовуються вальми (похилі трикутні скати), завдяки яким форма стає більш обтічним, а сама покрівля міцною.

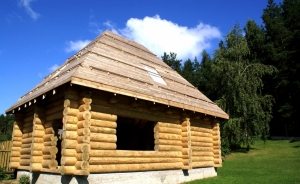

Дерев’яний будинок з чотирьохскатним покрівлею вальмового

Відсутність фронтонів робить висоту будинку з вальмового дахом візуально меншою, проте в цілому житлове будівництво з такою покрівлею виглядає органічно. Фото одноповерхових будинків з вальмового дахом свідчать про те, що найчастіше простір безпосередньо під покрівлею використовується для облаштування затишного мансардного приміщення. Для освітлення мансарди в даху мають повноцінні віконні конструкції.

Фото будинків з вальмового дахом ілюструє акуратні зовнішні обриси покрівлі, в якій нерідко обладнуються слухові вікна. Це робить дах колоритною та цікавою в дизайнерському плані. Чотирисхилі дахи зазвичай застосовують для будинків великої площі, основу яких утворює прямокутник. Якщо ж периметр будинку має квадратну форму, то використовують інший різновид вальмового даху – шатровий.

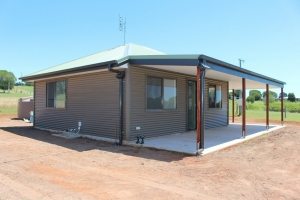

Одноповерховий будинок з шатровим дахом

Основною особливістю шатрового даху є те, що всі її скати мають однакову форму рівнобедреного трикутника та ідентичний кут нахилу. Сходяться всі грані такої конструкції в одній верхній точці. Шатрові дахи доречні також у будинках, мають правильну форму багатокутника. Скільки сторін у багатокутнику, стільки і симетричних скатів буде у даху. З точки зору архітектури, такі конструкції не менш привабливі.

Ще один підвид вальмового покрівлі – напіввальмові дах. Це поєднання в одній конструкції двосхилим та вальмового моделі. Для додання даху обтічної форми фронтон накривають невеликим трикутним скатом (полувальмой), довжина якого по ухилу вкорочена. Такий варіант сприяє тому, що коньковий елемент даху стає недоступним дії вітрових потоків. При використанні простору під дахом в якості мансарди є можливість обладнати під причілкового частини повноцінні вікна.

Стаття по темі:

Кроквяна система полувальмовой даху: особливості конструкції і монтажу. Розрахунки та етапи будівництва. Вибір утеплювача, ізоляційного шару покрівельного матеріалу. Алгоритм монтажу та оздоблення полувальмовой даху.

Виключно виглядають вальмові дахи з еркером. Еркерні покрівлі додають всьому житловому будівництву романтичність і вишуканість. Можна зустріти даху з еркерами, прибудованими до основної конструкції або окремо зведені над виступом стіни. Головним недоліком таких покрівель є складність у проектуванні і досить дорогий монтаж.

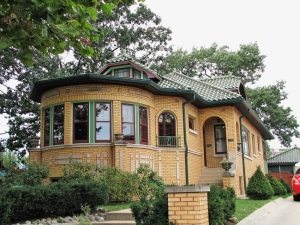

Будинок з еркером напівкруглим

Для покриття вальмового конструкції можна використовувати практично всі сучасні покрівельні матеріали: шифер, профнастил, металочерепицю, керамічну і бітумну черепицю та інші матеріали. Покрівельне покриття підбирається з урахуванням ухилу покрівлі, особливостей клімату регіону, характеристик матеріалу. Крім того, не останню роль грає довговічність, естетичність і вартість самого покриття.

Зверніть увагу! Використання в якості покриття конструкції шатрового листового покрівельного матеріалу спричинить неабияку кількість відходів.

Знайомлячись з конструкцією вальмового даху можна виявити, що узгодити між собою всі скати з однаковим ухилом досить складно. Необхідні точні розрахунки, грамотний проект і теоретичні рекомендації професіоналів. Але, незважаючи на складність спорудження каркаса, вальмові дахи користуються певною популярністю серед приватних забудовників.

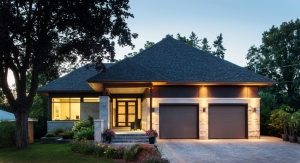

Сучасний будинок з дахом вальмового

Основні переваги вальмового даху

Крім оригінального дизайну вальмові покрівлі мають ряд переваг, які вигідно виділяють конструкцію серед інших моделей:

відсутність фронтонів сприяє невразливості конструкції до сильних вітрових навантажень. Чим менше величина ухилу скатів даху, тим менший вплив чинить тиск вітру на кроквяну систему;
обтічна форма всіх чотирьох скатів сприяє стійкості конструкції до будь-якого виду атмосферних опадів;
що стосується ефективності енергозбереження, то така конструкція багато в чому перевершує двоскатні покрівлі;
утеплити вальмовий дах набагато легше, так як термоізоляційний пиріг розташовується під скатами. У моделях дахів з фронтонами — потрібна особлива утеплення вертикального фасаду, більш схильного до силі вітру;
система накосных, центральних і нарожных крокв забезпечує надійну конструкцію, стійку до деформацій під дією зовнішніх навантажень;
залежно від ухилу, є можливість раціонального використання простору під вальмового мансарди і дахом для облаштування даху вікон.

Поряд з особливим зовнішнім виглядом вальмовий дах володіє високим ступенем надійності і міцності

Головними недоліками чотирисхилі моделей залишаються складність пристрою кроквяної системи вальмового даху і неможливість облаштування мансарди в моделях з невеликим ухилом. Однак при належному вивченні креслень вальмових дахів і продуманих до дрібниць заходів по зведенню, будівництво таких конструкцій стає реально здійсненним завданням.

Кроквяна система вальмового даху: основні елементи

Каркас вальмового даху являє собою коньковый брус і систему різних крокв. Беручи до уваги те, що скати і вальми мають різний нахил, розрізняють кілька видів кроквяних ніг. До основних складових конструкції відносять:

кутові крокви (накосние) – основні несучі елементи конструкції, розташовані по кутах каркаса. Накосние кроквяні ноги мають менший ухил щодо інших проміжних крокв;
центральні крокви – вони кріпляться до кінців конькового бруса: з кожного боку по три елементи. Їх називають центральними проміжними кроквами;
проміжні крокви – розташовуються між центральними кроквами, беруть початок від обв’язки і закінчуються на конику;

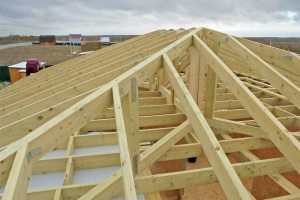

Монтаж кроквяної системи вальмового даху

короткі крокви (нарожные) – елементи кріпляться одним кінцем до накосным крокв, іншим – до обв’язки. Нарожные крокви відрізняються по довжині, але мають однаковий нахил;
коньковий прогін – горизонтально розташований ригель, службовець верхньою опорою для накосных і центральних крокв;
мауерлат – брус, закріплений зверху зовнішніх стін. Він служить для рівномірного розподілу зосередженого навантаження кроквяних ніг. Мауерлат є свого роду підставою кроквяної системи і пов’язує каркас даху зі стінами будинку. Так як площа даху велика, така прив’язка дозволяє даху не «вилетіти» при сильних поривах вітру;

Зверніть увагу! Підбираючи параметри мауерлата, необхідно враховувати здатність опорного бруса забезпечити стійкість і надійність всієї кроквяної конструкції.

підкіс – похилий брус, вживаний в якості підпірки для крокв великого прольоту, що сприймає горизонтальні навантаження. Використовуючи підкоси можна перекривати істотно більший проліт і економити перерізи основних несучих балок. У конструкції вальмових дахів кут нахилу підкосів становить 45 або 60 градусів;

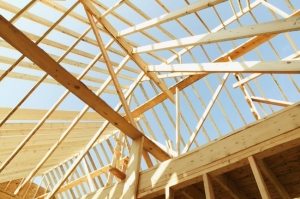

Крокви покрівлі вальмового конструкції

бабака – вертикальна опора, на яку спираються кроквяні ноги;
затяжка – дерев’яний брус, що виконує роль додаткової опори для кроквяних ніг і не дає їм роз’їжджатися. Для затяжки зазвичай використовують брус меншого перерізу, ніж для крокв;
шпренгель – горизонтальні елементи, що укладаються по діагоналі в кутах стін. Шпренгель виконує роль опори під стійку для накосных крокв. Такий елемент використовується у випадку, коли немає технічної можливості встановити стійку на перекриття;
обрешітка – шар дощок невеликого перерізу, які укладаються перпендикулярно поверх крокв. Виконує роль основи під покрівельне покриття. Дошки обрешітки укладають з невеликим кроком (приблизно в одну дошку). У місцях розташування ендови або карниза решетування виконують суцільною;
контробрешетка – елементи, що встановлюються поверх і паралельно крокв до обрешітки. Служать для створення вентиляційного зазору між латами, гідроізоляцією і покрівельним матеріалом;
кобилка — невеликий відрізок дошки, з допомогою якого подовжують кроквяну ногу для створення карнизного звису. Він призначений для відведення дощової і талої води від стін будинку, а також захисту цоколя і укосів від косого дощу.

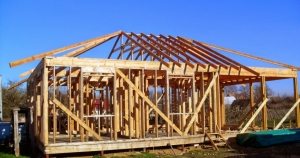

Кроквяна система вальмового даху

На фото кроквяної системи вальмового даху можна побачити, що коньковий прогін розташовується строго по центру і паралельно несучих стін будинку. Крім того, початок і кінець прогону повинні знаходитися на однаковій відстані від торцевих стін. Таке розташування забезпечить рівномірний розподіл навантаження, а, отже, і стійкість конструкції.

Схема кроквяної системи вальмового даху

Вальмові чотирисхилі покрівлі перевершують по складності зведення звичайні двосхилі моделі. Це пояснюється складністю точної стиковки всіх чотирьох скатів під необхідним ухилом. Такі дахи мають два великих ската у формі трапеції і два торцевих ската у формі трикутника. При формуванні кроквяної системи і виникають основні труднощі пристрою вальмового даху.

Проект будинку з вальмового дахом враховує, що ухил скатів повинен знаходитися в межах від 10 до 60 градусів. На вибір кута нахилу впливає кількість атмосферних опадів, матеріал покрівельного покриття, а також те, чи буде використовуватися підпокрівельний простір під мансардне приміщення. У регіонах з великою кількістю опадів ухил повинен бути не менше 45 градусів.

Схемою вальмового даху повинні бути передбачені форма перерізу, розміри і точне розташування всіх конструктивних елементів каркаса. Крім цього, в кресленнях кроквяної системи вальмового даху відображається довжина конькового прогону, висота даху, кут нахилу скатів, ширина прольотів, методи посилення конструкції і специфіка кріплення елементів.

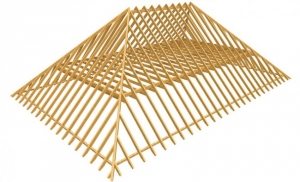

Схематична конструкція вальмового даху

Враховуючи, що накосние кроквяні ноги мають велику довжину і є опорними для нарожников, вони потребують посилення. Для цього застосовують шпренгель, балку якого врізають в мауерлат, а стійкою підпирають похилу ногу. Для посилення кроквяної системи практикують використання вітрової балки. Її фіксують з внутрішнього боку центральних крокв по діагоналі переважно з вітряної сторони будинку.

У разі коли крокви мають довжину понад 4,5 м для їх посилення використовують діагональні підкоси, застосування яких дозволяє вибрати для крокв брус меншого перерізу. Підкоси впираються в затяжки (балки перекриття), які не дають крокв роз’їхатися. Якщо затягування кріпляться ближче до коньковому ригелю, вони можуть служити в якості основи під обшивку стелі мансардного поверху.

Корисна порада! Чим ближче балки затяжок кріпляться до конькового прогону, тим потужніше повинні бути кріплення кроквяної системи.

У схемі крокв вальмового даху обґрунтовується доцільність використання наслонних або висячих крокв, а також застосування додаткових підсилюючих елементів. Якщо при розрахунках з’ясовується, що параметри бруса не відповідають необхідної навантаженні, можливе застосування клеєних або складальних кроквяних балок. Ці модифіковані елементи значно могутнішим і можуть мати більшу довжину.

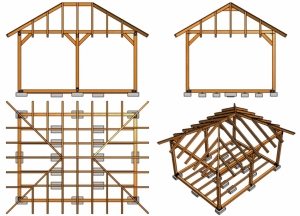

Кроквяна система будинку з вальмового покрівлею

Якщо житлове будівництво не має проміжної несучої стіни, то використовують висячі кроквяні ноги, які спираються тільки на дві опори (на дві стіни будинку). У цьому випадку крокви зазнають навантаження на стиск і вигин. Зважаючи на те, що кроквяні ноги створюють розпираючий зусилля на стіни, застосовують дерев’яну затяжку, яка з’єднує між собою крокви. Звичайно її встановлюють внизу біля основи кроквяних ніг.

Коли будівля має проміжну несучу стіну або середні опорні стовпи, використовують схему наслонних крокв. У цьому варіанті крокви одним кінцем спираються на зовнішні стіни, а для середньої частини ніг опорою є колони чи внутрішня несуча стіна. При такій конструкції кроквяні елементи працюють на вигин, подібно балці.

Порівняно з дахом, де використовують висячі крокви, конструкція з наслонними кроквяними ногами є більш легкою. На зведення такої покрівлі витрачається менше матеріалів, що зменшує витрати на будівництво. Можливе використання комбінованої кроквяної системи в одній конструкції. Це відбувається, коли одна частину будинку має внутрішню несучу стіну, а інша — ні. Для влаштування даху над такою будовою використовують обидва варіанти крокв.

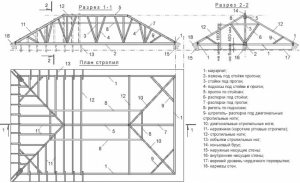

Схема дерев’яних наслонних крокв з упором на один прогін для вальмового даху

Схему крокв вальмового даху з виносом застосовують, коли необхідно провести збільшення карниза. У цьому випадку кроквяні ноги будуть упиратися в балки перекриття. При влаштуванні вальмового даху з обпиранням крокв на балки перекриття такий елемент як мауерлат можна повністю виключити з конструкційної схеми. Замість нього пропонується застосування дерев’яних вирівнюючих прокладок.

Кроквяна система вальмового даху з терасою

Досить популярним в приватному будівництві є зведення стін будинків з еркерами (виступами). Це дуже цікаве архітектурне рішення, однак проекти таких будинків відрізняються складністю проектування і будівництва конструкції. Еркер можна звести не тільки під час будівництва, але прилаштувати до вже існуючої будівлі. Виступ може бути одноповерховим і багатоповерховим.

Варто відзначити, що найскладнішим у зведенні будинків такої архітектурної форми є проектування і монтаж вальмового даху з еркером. Основне правило — дах будинку повинна гармонійно підтримувати основну покрівлю будівлі, утворюючи загальний стиль. Звести эркерную дах дуже складно, тому не кожен зважиться на будівництво такого будинку. Найменша неточність в розрахунках може привести до того, що конструкція буде ненадійною.

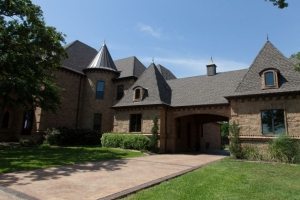

Будова вальмового даху з еркером різних форм

Від того, яку форму має виступ (закруглену, багатогранну, прямокутну) залежить і форма даху для нього. Це може бути вальмовий, багатощипцовий, двосхилий конструкція або дах у формі півсфери. Іноді над еркером зводять шпилеобразную дах.

Практикується два варіанти даху над еркером: самостійна дах виступу або об’єднана з покрівлею основного будови. Для кроквяної системи еркера використовують матеріал з меншим перетином, ніж для кроквяних ніг основної конструкції даху. Це обумовлюється тим, що ці елементи будуть сприймати меншу навантаження.

Технологія укладання покрівельного покриття над еркером ідентична способу покриття основного даху. Рекомендовано використовувати черепицю, так як для невеликої ділянки з кількома скатами необхідний матеріал, при використанні якого залишалося б мінімальна кількість відходів. Цим вимогам і відповідає черепиця бітумна або керамічна. Для розрахунку металочерепиці на вальмовий дах можна скористатися спеціальним калькулятором.

Монтаж металочерепиці

Особливу увагу під час зведення дахів з еркером слід приділити яндилам. Їх застосовують в конструкції двох видів — верхня планка єндова і нижня. Одна закриває неестетичні зрізи, за іншою будуть стікати опади. Крім того, фахівці не радять економити на кріпильних деталях (саморізи, цвяхи, шпильки, пластини). Їх необхідно купувати в потрібній кількості і хорошої якості.

Корисна порада! Щоб підвищити надійність проблемних ділянок вальмового конструкції з еркером, слід використовувати в цих місцях ущільнювач і герметик.

Дізнатися про особливості зведення конструкції можна з відео монтажу вальмового даху з еркером.

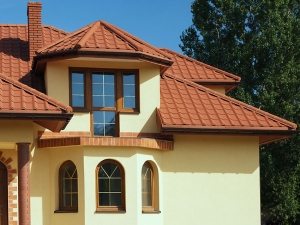

Металочерепиця для вальмового даху з терасою

Вальмові дахи своїми руками: креслення і фото, ескізи і розрахунки конструкції

Перш ніж приступити до будівництва вальмового даху своїми руками, необхідно виконати креслення і зробити коректний розрахунок усієї конструкції. Незайвим було б звернутися за допомогою до фахівця, який має досвід в цій сфері і зможе оптимально підібрати кут нахилу і провести розрахунок. Враховуючи, що конструкція покрівлі може містити ламані лінії і нерівності, безпомилково прорахувати всі складові елементи буде важко.

Поради щодо складання креслень та ескізів

Перед тим як зробити вальмовий дах своїми руками, нехай навіть найпростішої конструкції, знадобиться розробка проекту вальмового даху з кресленнями та ескізами. Це допоможе визначити форму даху і дасть можливість правильно розрахувати необхідну кількість матеріалів для будівництва. Для виконання проектування можна скористатися наступними рекомендаціями:

слід виміряти висоту, довжину і ширину будинку. Згідно з отриманими даними зобразити схематично фасад і торець будинку в зручному масштабі. Таких ескізів необхідно виконати кілька примірників;
при визначенні оптимальної висоти вальмового даху по відношенню до будинку і ухилу скатів даху, необхідно на одному з ескізів відобразити кілька варіантів контуру покрівлі. Далі слід вибрати найбільш вдалий, і з допомогою транспортира визначити кут нахилу скатів майбутньої конструкції;

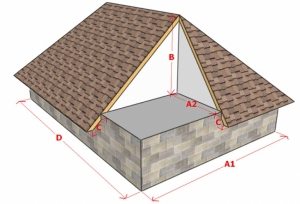

Проект вальмового даху, де А1 — ширина підстави, А2 — ширина закладення, B — висота підйому, C — довжина схилу, D — довжина основи

наступним етапом буде нанесення на схему розмітки положення наслонних крокв – в цих місцях відзначаємо точки. Ділимо довжину стіни, позначену на схемі, на рівні відрізки – це і буде крок між балками. Він може бути від 40 см до 2 м. Але необхідно враховувати, що досить часто встановлені кроквяні ноги спричинять за собою надмірну витрату матеріалу, а великий крок між кроквами стане причиною використання елементів підсилення конструкції;
при визначенні довжини коника необхідно брати до уваги, що прогін повинен пов’язувати парне кількість кроквяних ніг. На одному з ескізів необхідно відзначити рівні відрізки від кожного краю стіни;
отримані схеми переносяться на загальну схему, після чого можна прорахувати кількість необхідного матеріалу. Довжина кроквяних ніг визначається по зовнішній стороні, виходячи з довжини карнизних звисів (близько 50 см).

Корисна порада! Щоб конструкція даху була міцною і довговічною, необхідно набувати добре висушені пиломатеріали.

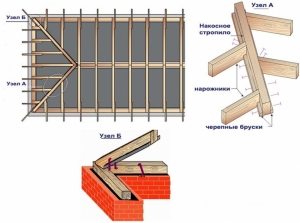

Приклад розкладки крокв вальмового покрівлі

За кількістю кроквяних ніг можна вирахувати кількість кріпильних елементів. У всіх вузлових кріпленнях будуть використовуватися цвяхи. На кожну кроквяну ногу доводиться по два кріпильних куточка. При заготівлі матеріалу слід зробити невеликий запас на випадок пошкодження матеріалу. Якщо будинок виконаний з цегли або блоків, необхідно придбати брус для пристрою мауерлата.

Вибір кута нахилу скатів

При визначенні кута нахилу вальмового даху слід враховувати кліматичні умови, в яких ведеться будівництво. Якщо клімат жаркий, сухий і вітряний – ухил повинен бути мінімальним, щоб не допустити перегріву і уникнути додаткового навантаження. У районах з сильними сніговими опадами – ухил збільшують для безперешкодного сходу снігу.

Крім того, при виборі кута вальмового даху слід враховувати матеріал покрівельного покриття, кожен вид якого має обмеження по ухилу скатів:

шифер – покриття використовується при ухилі покрівлі від 13 до 60 градусів. У разі якщо кут нахилу менше 13 градусів, то стики буде просочуватися волога, а взимку – потрапляти сніг. Це призведе до значного скорочення терміну експлуатації даху;
керамічна черепиця – оптимальний нахил для цього матеріалу: від 30 до 60 градусів. При укладанні черепиці на даху, ухил якої менше 25 градусів, слід виконати заходи з поліпшення вентиляції і гідроізоляції;

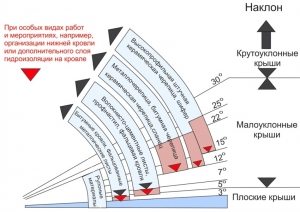

Вибір кута нахилу скатів покрівлі

металочерепиця – при укладанні цього матеріалу максимальний кут нахилу не нормується, мінімальний – 15 градусів;
бітумна черепиця – покриття використовується для дахів з ухилом понад 12 градусів. Максимальний показник кута нахилу необмежений. Матеріал відмінно повторює форму будь-якої поверхні;
бітумний шифер – листи цього матеріалу використовують при ухилі від 5 градусів. Максимального значення немає, однак від кута нахилу буде залежати крок решетування, а при ухилі від 5 до 10 градусів потрібно облаштувати суцільний настил;
сталева фальцева покрівля – укладається при ухилах від 20 градусів. Максимальне обмеження кута нахилу відсутня.

Збільшення кута нахилу сприяє збільшенню площі даху, що спричинить додаткові витрати будівельного матеріалу. Тому якщо принципово важливо економити матеріали, то це слід брати до уваги при складанні креслень.

Особливості розрахунку площі вальмового даху

Щоб визначити необхідну кількість покрівельного матеріалу для покриття вальмового покрівлі, необхідно розрахувати площу поверхні, що покривається.

Розрахунок площі вальмового даху приватного будинку

Для обчислення будуть потрібні наступні дані:

враховуються наявні в даху слухові вікна і труби димоходу, так як їх присутність зобов’язує збільшити витрату покрівельного матеріалу;
визначається довжина ската від нижньої частини конька до краю карнизного звису;
проводиться розрахунок стін брандмауера, парапетів, звисів і інших елементів;
розрахунком не враховуються примикання полотен, стоячі фальци, виступаючі елементи брусків.

Корисна порада! Якщо для покриття буде використовуватися рулонний матеріал або металочерепиця, при визначенні площі поверхні необхідно зменшити довжину скатів покрівлі на 70 см.

Щоб отримати точні дані про площі даху, можна звернутися за допомогою до фахівців або скористатися сучасними програмами, які зроблять максимально точний розрахунок. Але якщо все ж ви вирішили зробити це самостійно, необхідно умовно розділити всю поверхню на окремі елементи, площа яких легко прорахувати математично, а потім отримані значення підсумувати.

Ніж більш точно буде визначена площа, тим нижче ймовірність придбання зайвого матеріалу та нераціонального витрачання фінансів. Кількість матеріалів, потрібну на будівництво, має бути зафіксовано ще на стадії проекту одноповерхового будинку з вальмового дахом. У вартість цих матеріалів входить і покрівельне покриття, тому від правильного розрахунку площі поверхні даху залежать витрати на будівництво будинку в цілому.

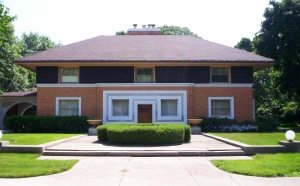

Двоповерховий будинок з дахом вальмового

Для розрахунку площі необхідно скористатися планом вальмового даху. Слід також враховувати технічні характеристики покрівельного покриття (товщину, довжину) та методи його монтажу. Товщина матеріалу впливає на вагу покриття, а знаючи довжину і ширину матеріалу можна розташувати його з найменшою кількістю відходів і стикувальних ліній.

Для наочності можна проаналізувати використання в якості покрівельного матеріалу керамічної або гнучкої черепиці. Керамічна черепиця – матеріал важкий і перевершує по вазі гнучку у 5 разів. Під укладання гнучкої черепиці не потрібна система крокв і часта решетування, однак під неї необхідно укладати суцільно фанеру або інший матеріал. Тому, щоб визначити вартість всього будівництва і вибрати найбільш вигідний матеріал, необхідно виконання розрахунку вальмового даху.

На загальну вартість будівництва, без сумніву, буде впливати площа вальмового даху, але при цьому варто враховувати і складність побудови самої конструкції, особливо якщо мова йде про облаштування мансардного приміщення. Складність розрахунку будуть впливати такі елементи, як слухові вікна, отвори для вентиляції, димоходи і т. д.

Для прикладу можна розрахувати площу чотирисхилим вальмового даху. З кресленням покрівлі розрахунки зробити набагато зручніше і необхідні значення будуть більш точними. На схемах видно, що підставою для даху служить прямокутник, два ската являють собою рівнобедрений трикутник, два інші — трапеції.

Схема пристрою чотирисхилим вальмового даху, де L1 — довжина, L2 — ширина

У цьому випадку, тангенс кута нахилу трикутної грані дорівнює відношенню h (висота покрівлі) до ½ величини b (довжина основи трикутника). Так, висоту даху визначаємо виразом:

h = (b tan α)/2.

Довжину бічної кроквяної ноги (е) можна визначити за допомогою кута нахилу:

е = b/2 cos α.

Використовуючи Теорему Піфагора можна визначити довжину накосных кроквяних ніг (d):

Загальна площа всієї покрівлі обчислюється шляхом підсумовування площ всіх складових елементів поверхні стегна стиль даху, а саме чотирьох трикутників і двох прямокутників:

S = 4(eb/2)+2(a-b)e = 2e(b+a-b) = 2ea.

Якщо потрібно розрахувати площу вальмового даху на квадратний будинок, то її значення буде дорівнює сумі площ чотирьох трикутних скатів.

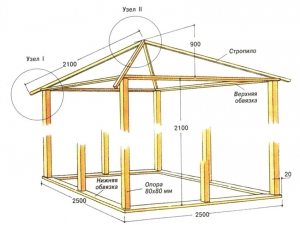

Пристрій чотирьохскатним шатровим даху

Калькулятор розрахунку площі вальмового даху

Зважаючи на те, що не всім під силу самостійно розрахувати всі параметри покрівлі, сайти компаній, що спеціалізуються на будівництві дахів та реалізації покрівельних матеріалів, пропонують скористатися онлайн-калькулятором. З його допомогою можна дізнатися точну кількість пиломатеріалів, ізоляційних і покрівельних матеріалів, а також розрахувати довжину і перетин крокв конструкції для вибраного типу.

Скориставшись для розрахунку вальмового даху онлайн-калькулятором з кресленнями та схемами, можна визначити, наскільки оптимальний ухил скатів щодо того чи іншого покрівельного покриття, здатне перетин бруса витримати діючі вітрові і снігові навантаження на кроквяну систему саме у вашому регіоні.

Перед тим як розрахувати вальмовий дах з допомогою програми, необхідно заповнити запропоновані поля калькулятора: довжину і ширину основи, ухил покрівлі, довжину бічних і торцевих звисів, ширину, товщину і крок дошки обрешітки, вказати сорт деревини і крок для кроквяних ніг. Крім того, для розрахунку навантаження вводяться дані про регіон і типі місцевості.

Корисна порада! Працюючи в програмі зверніть увагу, що навпроти кожного отриманого поля є значок «?». Натиснувши на нього можна знайти роз’яснення щодо конкретного вводиться параметру.

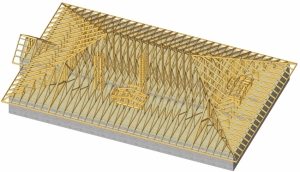

Проектування вальмового даху конструкції

Після обробки онлайн-калькулятором введених даних, ви отримаєте відомості про відповідність вказаного вами ухилу нормам використовуваного покрівельного покриття. Якщо буде виявлено невідповідність, програма запропонує варіанти заміни. Крім того, ви отримаєте дані про висоту підйому, довжині коника вальмового даху, ваги покрівельного покриття, кількості рулонного матеріалу з урахуванням довжини та ширини рулону, а також необхідного напуску при укладанні.

Висновки калькулятора включають також площа поверхні даху (сюди ввійде сума площ всіх скатів, включаючи звиси необхідної довжини), кількість покрівлі та підпокрівельного матеріалу, який буде потрібно для зведення даху. Розрахована величина максимального навантаження на систему крокв враховує конструкцію покрівлі, вага покрівельного пирога і введені дані про снігових і вітрових навантаженнях.

Крім цього, програма зробить розрахунок кроквяної системи вальмового даху: видасть відомості про кількість і розміри бічних і діагональних крокв, а також запропонує для кроквяної системи рекомендований розмір мінімального перерізу, вибір якого забезпечить конструкції належну міцність.
З допомогою даних калькулятора про оптимальну кількість рядів і дощок решетування можна уникнути можливої перевитрати матеріалу, а також тимчасових витрат на зайву підрізування пиломатеріалів. Крім того, ви отримаєте відомості про кількість дошки в кубічних метрах і кілограмах.

Скориставшись програмою для розрахунку вальмового даху ви не тільки заощадите час і фінанси, але і отримаєте практичні рекомендації, що базуються на нормативах СНиП «Навантаження і впливи» і ТКП 45-5.05-146-2009 (Дерев’яні конструкції. Будівельні норми проектування).

Як змонтувати покроково вальмовий дах своїми руками: відео монтажу

Монтаж кроквяної системи вальмового даху завдання не з простих, але при чіткому дотриманні проектом і практичним порадам професіоналів, самостійно впоратися з будівництвом можна. Запорукою якісного монтажу є максимально коректний розрахунок і точна схема, дотримуючись якої можна зробити правильні надрізи кроквяних ніг і встановити всі елементи конструкції. Для прикладу, можна ознайомитись з відео етапів монтажу, відшукавши його в інтернеті.

Інструкція по зведенню вальмового покрівлі своїми руками

Перед тим як зробити вальмовий дах самостійно, слід ознайомитися з корисними рекомендаціями, дотримуючись яких не доводиться сумніватися в надійності конструкції:

проміжні кроквяні ноги мають більш крутий нахил, ніж накосние крокви. У зв’язку з цим для них використовується дошка з параметрами не менш 5х15 см;
фіксація коротких крокв проводиться не до конькового прогону, а до накосным елементів. Кути нахилу коротких і проміжних кроквяних ніг збігаються;
пиломатеріали, використовувані для конькового прогону та кроквяних ніг, повинні мати ідентичну розтин. Саме при дотриманні цього правила конструкції буде забезпечена належна міцність. В іншому випадку велика ймовірність деформації;
проміжні крокви кріпляться до краю конькового бруса і до верхньої частини обв’язки;
висота вальмового даху може бути будь-який, однак якщо похил зовсім незначний, слід скористатися додатковими стійками-опорами;
щоб продовжити термін служби вальмового конструкції необхідно використовувати пиломатеріал хвойних порід, попередньо висушені і не мають дефектів у вигляді сучків і тріщин. Крім того, перед початком робіт всі дерев’яні елементи обробляються антисептичними складами.

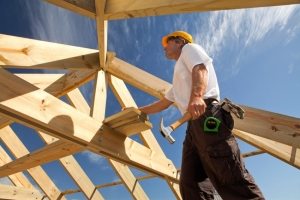

Монтаж кроквяної системи вальмового покрівлі

Розмітка майбутньої конструкції

Будівництво вальмового даху починається з розмітки об’єкта.

Крок 1. З боку торця домобудівництва необхідно намітити вісь з верхньої обв’язки стін.

Крок 2. Далі необхідно визначити половини товщини конькового прогону і намітити розташування першого елемента кроквяної системи даху.

Корисна порада! Щоб уникнути похибки при розмітці об’єкта, рекомендується користуватися спеціальною замерной рейкою, на якій будуть позначені всі необхідні розміри. Її можна вирізати, наприклад, смуги фанери. Рекомендована ширина рейки 5 див.

Крок 3. Прикладіть рейку одним кінцем до наміченої лінії, а другий розмістіть уздовж бічної стіни. Так можна намітити точку розташування проміжної кроквяної ноги.

Крок 4. Для визначення довжини кроквяної звису необхідно розмістити брус одним кінцем на зовнішній кут, а іншим – на покрівельний звис.

Крок 5. Щоб визначити місце розташування центральної кроквяної ноги, необхідно перемістити розмічальну рейку до краю бічної стіни і зафіксувати місце розташування центрального елемента кроквяної системи.

Таку процедуру слід застосувати для всіх чотирьох кутів будівлі. Таким чином будуть намічені місця встановлення проміжних крокв і торці конькового прогону.

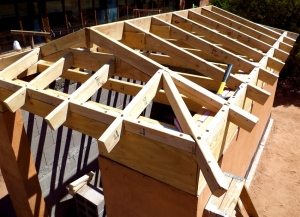

Конструкція крокв вальмового даху

Розрахунок системи крокв

Після здійснення розмітки необхідно розрахувати систему крокв.

Крок 1. З допомогою рейки необхідно визначити горизонтальну проекцію проміжної кроквяної ноги. З таблиці стандартів знайдіть відповідний вашому нагоди похил даху і помножте значення.

Крок 2. Заміряйте довжину кроквяної ноги, при цьому завмер слід робити по нижній лінії від місця вибірки на коньковом прогоні до вибірки біля основи ноги.

Крок 3. Щоб визначити довжину звису, необхідно значення горизонтальної проекції крокви помножити на коефіцієнт поправки з таблиці пропорцій.

Таблиця пропорцій і коефіцієнтів поправок:

Ухил ската крышиКоэффициент для кутового стропилаКоэффициент для проміжного крокви 3:12 1,016 1,031 4:12 1,027 1,054 5:12 1,043 1,083 6:12 1,061 1,118 7:12 1,082 1,158 8:12 1,106 1,202 9:12 1,131 1,250 10:12 1,161 1,302 11:12 1,192 1,357 12:12 1,225 1,414

Корисна порада! При розрахунках можна використовувати Теорему Піфагора, в якій с2 = а2 + b2, де a і b — відповідно горизонтальна та вертикальна проекції.

Крок 4. Далі необхідно розрахувати кутові крокви. Для кріплення кроквяних ніг до коньковому брусу, в торцях цих елементів робляться косі зрізи. У свою чергу, коньковий прогін також має подвійний скіс, завдяки чому кутові крокви надійно до нього кріпляться.

Розрахунок накосных крокв виконується в наступній послідовності:

від одного з кутів домобудівництва визначається довжина стропильної ноги;
обчислюється проекція, значення якої дорівнює сумі квадратів проекція центральних крокв;
отримане число множать на коефіцієнт поправки з таблиці. Це і буде довжина накосного крокви.

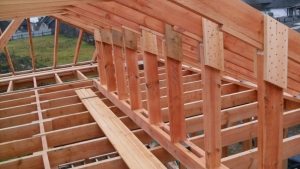

Дерев’яна система крокв вальмового покрівлі

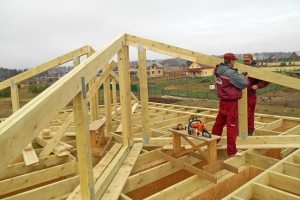

Монтаж кроквяних ніг

Далі виконується установка кроквяних ніг.

Крок 1. Спочатку встановлюється коньковый брус, який закріплюють на опорних стійках. До центральної балці елементи фіксують за допомогою установки підкосів.

Крок 2. Встановлюючи накосние кроквяні ноги перевірте, щоб довжина всіх елементів була ідентичною. Ретельно стиків вальми, накосние крокви і коньковий брус.

Крок 3. Після того, як будуть встановлені накосние ноги, слід приступити до монтажу рядових кроквяних ніг, які мають з кроком близько 60 див. Фіксація рядових крокв здійснюється до мауерлату і коньку шляхом врубки. Щоб кріплення було надійним, використовують стяжки і ригелі.

Корисна порада! При монтажі рядових крокв уникайте контакту зі шпильками, якими закріплений мауерлат до торців стін.

Крок 4. Далі до накосным кроквяних ніг кріпляться короткі крокви (нарожники). За допомогою нарожных елементів накосние крокви будуть пов’язані з мауерлатів. Становище рядових і нарожных крокв має бути перпендикулярним коньковому брусу.

Монтаж кроквяних ніг вальмового даху

Посилення конструкції крокв вальмового даху

Існує кілька варіантів посилення кроквяної конструкції:

на кутах конструкції діагонально кріпляться шпренгели з вертикальною стійкою, які будуть виступати додатковою опорою для накосных крокв. Фіксується шпренгель до мауерлату;
по дошці затягування розташовують стійки, які будуть опорами для проміжних кроквяних ніг;
якщо накосная кроквяна нога має велику довжину, використовуйте для її виготовлення склеєні або збірні балки.

Пристрій вентиляції

Важливим етапом в будівництві вальмового даху є пристрій вентиляції. Покрівля піддається руйнівним діям не тільки зовні, але і зсередини, де може мати місце конденсація вологи. Це відбувається з-за різниці температур між зовнішньою і внутрішньою поверхнею даху. Якісне вентилювання підпокрівельного простору збереже поверхню даху на довгі роки.

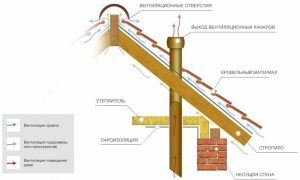

Схема підпокрівельної вентиляції

Щоб забезпечити належний рівень вентиляції простору під дахом, необхідно влаштувати в плівці вітрового захисту отвір для доступу повітря. Воно повинно розташовуватися на незначній відстані від конькового прогону. При використанні для вітрової підшивки дерева, його укладають із зазором до 3 мм. В разі застосування пластикового матеріалу — практикують перфорацію.

Для тих випадків, коли вітрова захист покрівлі змонтована без зазору, що можна врізати в неї звичайні вентиляційні решітки діаметром 50 див. Розміщувати їх слід по всій довжині вітрозахисту на відстані близько 80 см один від одного. Після виконання цих робіт можна приступити до облаштування утеплення, гідроізоляції та укладанні покрівельного матеріалу.

Пристрій вальмового конструкції – технічно складний і кропіткий процес. Виконувати роботу варто в тому випадку, якщо у вас достатньо часу, досвіду і знань в цій області. Будь-яка неточність може призвести до необґрунтованого витраті матеріалів і подорожчання будівництва. Якщо ви сумніваєтеся у своїх силах, доречним буде звернутися за допомогою до справжніх професіоналів.

Артем Іванов 2017-12-14T20:45:44+00:00 Дах| ОЦІНИТЕ
МАТЕРІАЛ Завантаження… ПОДІЛІТЬСЯ
У СОЦСЕТЯХFacebookTwitterOkGoogle+PinterestVk
