Кроквяна система полувальмовой даху: особливості конструкції і монтажу

У сучасному будівництві практикується монтаж декількох типів дахів, різних по своєму зовнішньому вигляду і конструкції. Один з найпопулярніших і естетичних – голландська. Кроквяна система полувальмовой даху може бути виконана як з двома, так і з чотирма скатами. Докладно розглянемо всі особливості такої конструкції та способи самостійного монтажу полувальмовой даху.

Кроквяна система є основою для покрівлі

Напіввальмові дах для житлового будинку

Всі скатні дахи мають одну загальну особливість – наявність горищного приміщення, що при належній обробці можна використовувати як житлове. Така конструкція дозволяє значно розширити житловий простір без прибудови. Напіввальмові дах також володіє відмінними технічними характеристиками: витримує потужні вітрові навантаження і забезпечує надійний захист фронтів будинку від опадів.

Залежно від особливостей конструкції, напіввальмові даху розділяють на два основних типи:

• напіввальмові двосхилий дах;
• напіввальмові чотирьохскатний дах.

Фото будинків з полувальмовой дахом у великій кількості представлені як на спеціалізованих сайтах, так і на будівельних форумах.

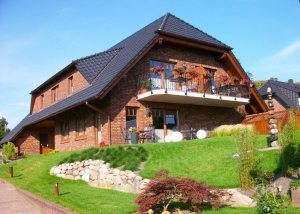

Будинок з червоної цегли з полувальмовой дахом

Переваги і недоліки полувальмовой даху: фото красивих будинків

Що відрізняє полувальмовую дах від вальмового? У вальмового даху два великих ската мають форму трапеції, а скати поменше – форму трикутників. В полувальмовой даху все влаштовано трохи інакше, і лінія скату набуває ламану форму.

Конструкція такої ламаного даху багато в чому залежить від форми самого будинку, наявності або відсутності житлового приміщення на горищі, типу покрівельного матеріалу, яким буде покрита поверхня, і навіть кліматичних особливостей регіону.

Причому вирішальну роль у створенні конструкції грає саме клімат, адже в регіонах зі сніговими зимами опади будуть особливо сильно накопичуватися на поверхні схилу, утворюючи своєрідну «снігову шапку». Тому для такої місцевості більш актуальні покрівлі з крутим схилом і мінімальними свесамі. Якщо снігові замети – неактуальна проблема, то цілком допустимо і мінімальний кут нахилу.

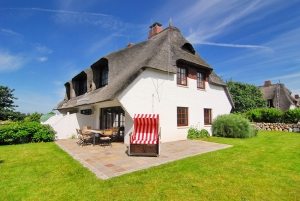

Цікавий варіант використання полувальмовой даху з тростинним покриттям

Серед переваг полувальмовой даху виділяють:

• наявність додаткового приміщення, яке може бути використане як житлове або горищне;
• естетичний зовнішній вигляд, з можливістю незвичайного оформлення будинку за рахунок створення оригінальної форми конструкції;
• надійний захист будинку від впливу погодних умов: снігу, дощу, сильного вітру.

Корисна порада! Для того щоб збільшити корисну площу горищного приміщення, можна використовувати конструкцію з різними кутами нахилу ската.

Серед недоліків полувальмовой криши варто відзначити:

• наявність певних труднощів у процесі будівництва: велика кількість ребер, підкосів і упорів робить зведення кроквяної системи тривалим і трудомістким процесом;

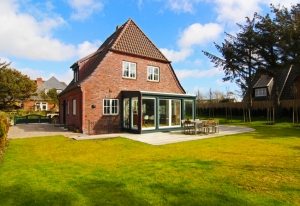

Житловий будинок, дах якого покрита керамочерепицей

• в процесі будівництва такої досить складної конструкції витрачається не тільки більшу кількість сил, але і матеріалів;
• процес укладання покрівельного покриття також набуває деякі складності.

Але, незважаючи на недоліки, будинки з полувальмовой дахом виглядають неповторно. Всі труднощі і витрати варті того, щоб надати покрівлі оригінальний і запам’ятовується зовнішній вигляд. Якщо вас не лякає складний монтаж кроквяної системи, можна сміливо приступати до роботи. Серед фото приватних будинків, напіввальмові даху зустрічаються досить часто, так що підібрати варіант буде нескладно.

Мансардний дах напіввальмові

Під мансардним дахом увазі конструкцію, яка має дві вершини, у формі зрізаних трикутників. Якщо будинок має квадратну форму, то дах вийде пірамідальної. Такий тип даху володіє підвищеною міцністю. На прямокутних будинках мансардна покрівля має дві трикутні сторони і дві трапецієподібні. Розташовуються скати під однаковим нахилом, що дозволяє монтувати їх симетрично осьовим балках.

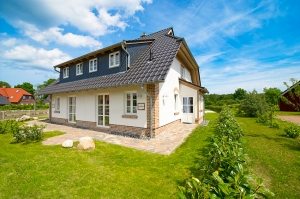

Чотирьохскатний дах напіввальмові

Для цього типу покрівлі характерні наступні переваги і недоліки:

• підвищена міцність дозволяє використовувати цю конструкцію в регіонах з екстремальними кліматичними умовами, наприклад, на березі моря або місць, для яких характерні сильні вітри;
• естетичний зовнішній вигляд дозволяє такій покрівлі виглядати доречно на тлі абсолютно будь-якого пейзажу;
• низький профіль забезпечує підвищену протистояння даху вібрацій;
• з-за форми конструкції можуть виникнути певні складнощі з чищенням і ремонтом поверхні;
• горищне приміщення полувальмовой даху можна використовувати для облаштування житлових кімнат;
• необхідно продумувати додаткову примусову вентиляцію, що тягне за собою витрати.

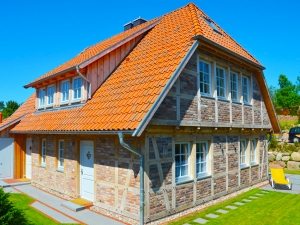

Для полувальмовой даху з мансардою використовується покрівля з металочерепиці

Як влаштована кроквяна система полувальмовой даху: схема і фото приклади

Як і будь-яка інша покрівельна конструкція, напіввальмові дах складається з безлічі шарів, які одна за одною накладаються один на одного. Серед цих конструктивних елементів можна виділити:

• кроквяна система, яка виконує роль основи для утримування всіх елементів;
• мауерлат – нижня опорна балка для крокв;
• матеріали, що забезпечують тепло-, гідро — і пароізоляцію даху;
• покрівельне покриття, яке забезпечує механічний захист.

Сама кроквяна система також має декілька складових елементів: коник, кроквяні ноги, стійки, підкоси, решетування і багато іншого. Кожен з цих елементів виконує свою функцію, забезпечуючи даху додаткову жорсткість і міцність. Це особливо важливо при створенні полувальмовой мансардного даху.

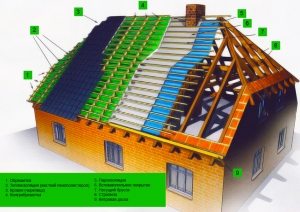

Схема пристрою полувальмовой даху і кроквяної системи

Монтаж полувальмовой даху варто починати з укладання мауерлата на несучі стіни будинку. Для цегляних будівель встановлюють армований пояс, який забезпечує додаткову міцність і рівномірно розподіляє навантаження. На етапі бетонування в нього вставляються вертикальні шпильки, виготовлені з оцинкованого металу. Мауерлат кріпиться до армуванню шляхом насаджування.

Стаття по темі:

Односхилий дах своїми руками покроково: особливості монтажу. Переваги та недоліки конструкції. Вибір матеріалів, їх підготовка та розрахунок кількості. Кут нахилу ската. Догляд за конструкцією.

Довжина шпильок повинна бути достатньою, щоб забезпечити виступ з бруса на 2-3 див. Крок кріплення при цьому повинен становити 120 див. Мінімальний діаметр арматури, використовуваної для кріплення брусів, становить 10 мм.

Корисна порада! Розташовувати шпильки стоїть таким чином, щоб вони знаходилися між кроквами і надалі не ускладнювали процес роботи.

Монтаж кроквяної системи на несучі стіни будинку

Для захисту армованого поясу, його покривають мінімум двома шарами руберойду і тільки після цього насаджують брус на шпильки. Як це зробити, можна подивитися на кресленнях. Напіввальмові дах завдяки цьому етапу виходить більш довговічною.

Вибір і установка мауерлата – один з найважливіших етапів підготовчих робіт. Перетин бруса, який використовується для цієї мети, має бути 150×150 мм або в крайньому випадку 100×150 мм. Всі необхідні отвори просвердлюються на землі, після чого обробляють деревину спеціалізованими антисептичними засобами для захисту від впливу вологи і розвитку грибків.

Кроквяна система полувальмовой даху: основи монтажу

Пристрій полувальмовой даху включає в себе монтаж коника, стропил (як накосных, так і діагональних) і кріпильних виробів, наприклад, металевих скоб і спеціальних врубок.

Схема кроквяної системи з використанням подвійних дощок для кращої фіксації

В ідеалі, діагональні стропила повинні являти собою продовження коника, який вгорі як би розділяється на дві частини і сходить вниз до кутах будинку. До діагональним крокв кріпляться і нарожники, що змушує ці елементи приймати на себе всю основну навантаження і вага конструкції. Саме тому для їх виготовлення використовують подвійні дошки 50×150 мм, забезпечуючи таким чином посилену основу.

Завдяки цьому, несуча здатність накосных крокв збільшується, що дозволяє використовувати довгі цілі балки для дуже великих дахів. Крім того, для діагональних і рядових крокв можуть використовуватися одні й ті ж дошки, що дає можливість полегшити процес роботи.

Корисна порада! Залишився під коником простір краще не заповнювати монтажною піною. Так не буде порушена циркуляція повітря, і ймовірність прогниванням дерев’яної частини коника значно знизиться.

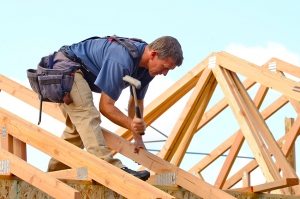

З’єднання стропил із допомогою металевих скоб забезпечує додаткову жорсткість конструкції

Коли етап установки накосных крокв закінчено, і всі елементи надійно скріплені з мауерлатів і коньковим брусом, саме час почати установку рядових крокв. Верхньою частиною вони будуть упиратися в коник, а нижній в мауерлат. Перед початком роботи обов’язково ознайомтеся з доступними проектами будинків з полувальмовой дахом.

Корисна порада! Відстань між кроквами повинно враховувати ширину теплоізоляційного матеріалу, який ви будете використовувати.

Для того щоб конструкція вийшла стійкою, на обох кінцях крокв роблять вирізки. Це дозволяє зафіксувати елементи. В якості додаткового кріплення використовують металеві скоби і накладки-куточки. Якщо дах будинку дуже довга, то обов’язково потрібно створити додаткові упори у вигляді підкосів. Для підпори діагональних крокв використовують шпренгельные ферми.

Способи з’єднання мауерлата зі кроквяної ногою

Якщо плита перекриття виготовлена із залізобетону, то все упорки і стійки можна спирати прямо на неї. В іншому випадку необхідно встановити на балки перекриття додаткові затягування, інакше конструкція полувальмовой даху вийде ненадійною.

Корисна порада! Всі дерев’яні елементи даху перед установкою обов’язково потрібно обробити не тільки антисептиком, захищає деревину від вологи, але і протипожежної рідиною.

Як зробити полувальмовую дах своїми руками: розрахунок кількості крокв та кроку між ними

Для того щоб кроквяна система вийшла надійної і протягом багатьох років повноцінно функціонувала, перед початком робіт необхідно провести розрахунки, які стануть основою для монтажу. В якості прикладу можна використовувати фото полувальмовой двосхилим даху при ширині будинку 9 метрів.

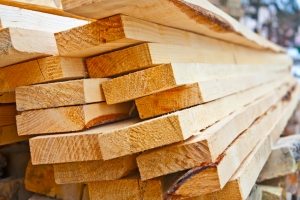

Для крокв використовуються дошки розміром 50 на 150 мм

Кроком називають відстань між двома кроквяними ногами, і зазвичай для житлових заміських будинків цей показник коливається в межах 0,6–1 м. Це залежить від багатьох факторів, тому проводити розрахунки потрібно індивідуально виходячи з власних показників. Для обчислення необхідної кількості крокв використовувати наступний алгоритм:

Корисно знати, що хоча в ідеалі вісь і повинна проходити через центр крокв, на практиці допустимі похибки, залежно від змін кута схилу поверхні майбутньої даху. Це добре видно на фото полувальмовой двосхилим даху.

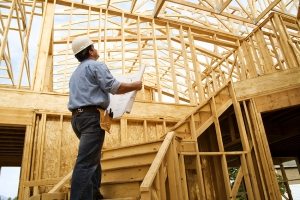

Перед початком роботи необхідно порахувати точну кількість використовуваних балок виходячи з проекту

Розглянемо в якості прикладу такий розрахунок: довжина покрівельного ската дорівнює 16 м. При цьому крок між кроквами буде становити 0,6 м. Виходячи з вищевикладеного алгоритму, 16 ÷ 0,6 + 1 = 27,66 = 28. Це означає, що для ската довжиною 16 м нам знадобиться 28 крокв.

Корисна порада! Ширина кроквяної кроку безпосередньо залежить від кута нахилу даху. Так, чим більше крутизна даху, тим більший крок крокв повинен бути витриманий. Це пов’язано з тим, що розподіл навантаження на крутих дахах відбувається нерівномірно, і в більшій мірі припадає на несучі стіни.

Як варіант можна скористатися для розрахунків спеціальними онлайн-калькуляторами, хоча набагато краще, якщо у вас буде план або креслення полувальмовой даху своїми руками, адже маючи наочний приклад набагато простіше проводити розрахунки і роботи.

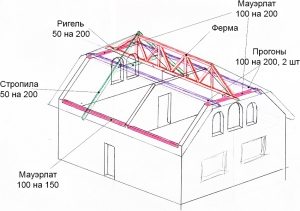

Креслення полувальмовой даху у відповідності з індивідуальними вимогами

Монтаж полувальмовой даху: завершальні етапи будівництва

Коли всі дерев’яні елементи покладені та закріплені, залишається тільки подбати про тепло-, паро — та гідроізоляції даху. Для цього робиться обрешітка, а зверху розкочується вибраний матеріал.

Складно сказати, яким саме матеріалам краще всього віддати перевагу, але в питанні пароізоляції однозначно добре виконає свою функцію алюмінієва фольга. За допомогою будівельного степлера фольга кріпиться до крокв таким чином, щоб глянсова сторона була звернена всередину, тобто у горищне приміщення.

Для утеплення найчастіше застосовують синтетичну вату (мінеральну або кам’яну), яка продається в рулонах або матах. Утеплювач викладається у проміжки між кроквами і накривається шаром гідроізоляції. Раніше для цієї мети використовували руберойд, але сьогодні він поступився своє місце дифузійної мембрани.

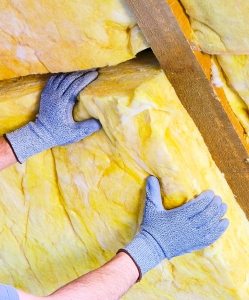

Між крокв укладається утеплювач, найчастіше використовується мінеральна вата

Якщо простір під коником покрівлі не було забите, то природна вентиляція не дозволить грибків і цвілі розвиватися всередині «пирога».

Звичайно, в питаннях монтажу двосхилий напіввальмові дах значно перевершує чотирьохскатні завдяки простій конструкції і менших витрат на монтаж. Але якщо говорити про кінцевий результат, то ніщо не може зрівнятися зі складною красою чотирисхилого даху. Фото полувальмовой чотирисхилого даху добре демонструють всю красу такого рішення.

І при всьому цьому, другий варіант дає набагато більше простору для обладнання горищного приміщення, облаштувати яке допоможуть інструкції, фото і відео кроквяної системи полувальмовой даху, надані в інтернеті.

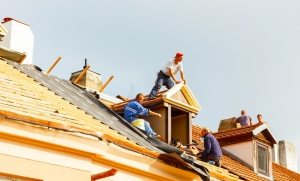

Завершальним етапом буде гідроізоляція і монтаж покрівлі

Вибір покрівельного матеріалу для даху полувальмовой

Чимале значення у створенні красивою і надійного даху відіграє вибір покрівельного матеріалу. Розглянемо кілька найбільш популярних рішень, і те, наскільки вони відповідають вимогам.

В процесі монтажу і експлуатації, покрівельного покриття доводиться стикатися з цілою низкою зовнішніх чинників, які по-різному впливають на нього. Серед них: опади, сильні вітри, «снігові шапки», вплив ультрафіолету і значні температури. Здійснювати підбір відповідного матеріалу слід, керуючись цими даними.

Азбестоцементні аркуші, або на шифер, – недорогий і досить довговічний покрівельний матеріал. Він володіє цілим рядом переваг, таких як пожежобезпечність, висока опірність перепадів температури, стійкість до корозії і розвитку цвілі і грибків. Шифер ніколи не згниє і не втратить свій зовнішній вигляд на сонці. Для додання більш естетичного зовнішнього вигляду і підвищення технічних характеристик азбестоцементні листи можна фарбувати.

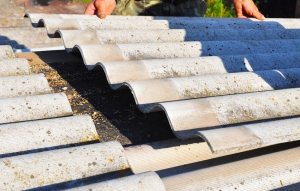

Шифер є досить стійким покрівельним матеріалом

Для полувальмовой даху цей матеріал мало підходить з двох причин:

• таке недороге покриття не буде виглядати виграшно на настільки складної конструкції;
• шифер досить крихкий матеріал і його точна нарізка займе чимало часу і зусиль.

Металочерепиця – також цілком доступний за ціною матеріал, але при цьому куди більше привабливий. Тривалий термін експлуатації (до 30 років з урахуванням обслуговування) і відмінні технічні характеристики зробили це покриття лідером у своїй ціновій категорії. Матеріал зовсім не боїться температурних перепадів або механічних навантажень. А широка кольорова гамма, представлена на ринку, дозволяє підібрати відтінок на будь-який смак.

Головний плюс металочерепиці – це її малу вагу і, відповідно, невелика навантаження на кроквяну систему полувальмовой даху.

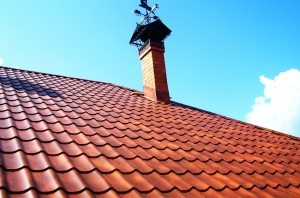

Металочерепиця — оптимальний варіант по співвідношенню ціни і якості

З недоліків цього матеріалу можна виділити цілісність листів, обрізання яких для полувальмовой даху вимагає певної майстерності і вправності. І, звичайно, дуже низький показник звукоізоляції. Адже всім нам знайомий звук дощових крапель, вдаряються об металеве покриття.

Композитна черепиця – один з підвидів металочерепиці, який широко зустрічається у продажу. Коштує таке покриття дорожче, однак і технічними характеристиками володіє кращими. З недоліків зазначається тільки велику вагу матеріалу.

Гнучка покрівля – ідеальний варіант для полувальмовой даху. Бітумна черепиця продається в рулонах і досить легко ріжеться на шматки потрібного розміру. Це дозволяє легко оформляти ділянки з високою архітектурної складністю. Серед технічних характеристик можна виділити:

• мала вага матеріалу;

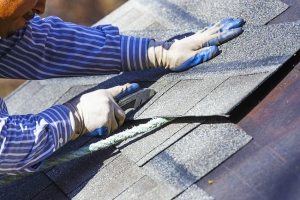

Зручним варіантом для покрівлі полувальмовой даху можна вважати гнучку бітумну черепицю

• вогнестійкість і водонепроникність;
• величезний вибір колірних і стилістичних рішень;
• стійкість до виникнення цвілі і гнилизни.

Керамочерепиця, мабуть, найдавніший із запропонованих матеріалів. Покрівля викладається з окремих елементів, які були обпалені при дуже високій температурі. Це екологічно чистий матеріал, який стійкий до впливу як високих, так і низьких температур. Безсумнівно, саме цей матеріал має самий довгий термін експлуатації – до 150 років.

Таке покриття відмінно підходить для полувальмовой даху, за умови високої міцності і надійності кроквяної системи, так як керамочерепиця дуже відрізняється чималою вагою.

Ще одна особливість цього матеріалу – крихкість окремих елементів. Однак це компенсується легкістю ремонту і можливістю заміни кожної окремої деталі.

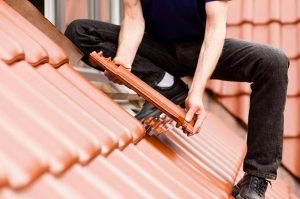

Самим довговічним варіантом покрівлі є керамочерепиця

Дерев’яне покриття або гонт. Екологічний і дуже красивий варіант. Складові елементи – невеликі дощечки з різних порід деревини – дубові, букові, осикові та всілякі хвойні.

Профнастил. Своєю популярністю цей матеріал зобов’язаний непоганим характеристиками, що поєднується з доступною ціною. Основний плюс такої покрівлі – економічність, але є й інші переваги:

• мала вага;
• простота транспортування та укладки;
• тривалий термін служби;
• стійкість до корозійних пошкоджень;
• великий вибір відтінків.

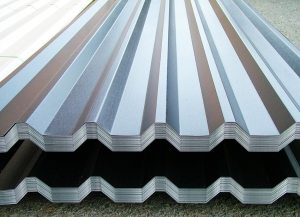

Оцинкований профнастил відрізняється доступною ціною і непоганими характеристиками міцності

Однак, як і металочерепиця, цей матеріал досить галасливий при дощі і град. Також він може піддаватися корозії за умови наявності механічних пошкоджень в результаті неправильного транспортування і монтажу. До того ж укладання профнастилу на полувальмовую дах, як і інших листових матеріалів, ускладнюється необхідністю вирізати окремі елементи.

Як ми бачимо, створення полувальмовой даху своїми руками хоч і не проста, але цілком реальне завдання. Продумавши всі етапи і, поступово дотримуючись алгоритму, ви можете додати своєму будинку оригінальний вигляд, зробивши його ще більш комфортним і красивим.
