Котли на твердому паливі для опалення приватного будинку

Котли на твердому паливі для опалення приватного будинку

Автономні котли на твердому паливі для опалення приватного будинку працюють на дровах, вугіллі, коксі, торф, пелети, брикетах, гранулах, утилізують відходи деревообробки і сільського господарства. Екологічний теплогенератор не залежить від централізованого газо — та електропостачання. Комбіновані моделі покращують якість основного або резервного джерела, підвищують ефективність, знижують собівартість системи опалення.

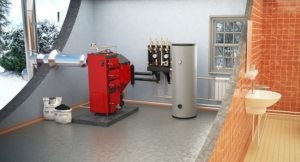

Котел на твердому паливі забезпечить опалення та гаряче водопостачання приватного будинку

Котли на твердому паливі для опалення приватного будинку: конструктивні особливості

Матеріал для виготовлення агрегатів: чавун або високоміцна котлова сталь. Властивості матеріалів впливають на термін служби і теплову інертність конструкції. Сталеві котли мають високу стійкість до деформації при перепадах тиску і температури. Чавун відрізняє стійкість до корозії.

Переваги сталевих котлів: прийнятна ціна, естетичний зовнішній вигляд, зручна завантаження. Переваги обладнання з чавуну: невибагливість в експлуатації (що не потребують спеціальної підготовки котлової води), довговічність, здатність довго віддавати тепло.

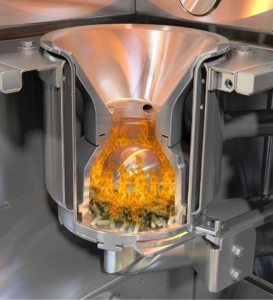

Пальник пелетного котла — вид у розрізі

Чавунні агрегати вибирають для будинків з постійним проживанням людей. Для дач і заміських будинків з періодичним проживанням використовують сталеві котли.

Комплектація теплогенераторів поділяється на одно — або двоконтурне виконання. Один контур забезпечує роботу котла на твердому паливі для опалення приватного будинку. Два незалежних кільця дозволяють опалювати приміщення і подавати гарячу воду.

Енергетична залежність обумовлена оснащенням агрегату системою примусової подачі повітря на горіння або автоматизоване завантаження палива.

Види палива для котла

За час згоряння палива розрізняють традиційні і піролізні котли опалення. Газогенератори забезпечують тривале розкладання палива з виділенням тепла, яке відбувається при недоліку кисню. Деякі моделі передбачають завантаження твердопаливних котлів тривалого горіння раз в тиждень.

Піролізні котли затребувані споживачем завдяки енергонезалежності, економному споживанню палива, екологічності і високому ККД.

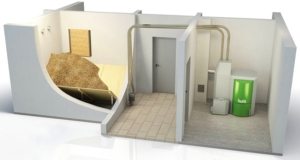

Піролізний котел з автоматичною подачею палива (пеллет)

Правила облаштування димоходів для твердопаливних котлів

Додаткові вимоги для організації димоходу вказує виробник котла в технічній документації. Обов’язкове дотримання рекомендацій необхідно для підтримки стабільного процесу горіння, безпечної та ефективної роботи агрегату.

Стаття по темі:

Твердопаливні котли тривалого горіння з водяним контуром для дому. Види, будова і принцип дії твердопаливних котлів. Піролізні котли. Критерії вибору котла.

Котли на вугільному паливі обладнають переважно керамічними димоходами, які витримують температуру до 1200℃. Йдуть димові гази не залишають відкладень на гладкій керамічної поверхні. Стійка структура матеріалу не піддається корозії, не боїться конденсату. Елементи воздуховода, шару утеплювача, керамзитобетонной оболонки використовують для монтажу внутрішніх і зовнішніх ділянок димоходу.

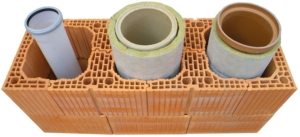

Керамічні труби — популярний матеріал для облаштування димаря твердопаливного котла

Металеві димарі виконують із стійкої до впливу корозії жаростійкої сталі, яка витримує температуру 800℃. Конструкція сталевого димаря являє сендвіч-трубу: прошарок теплоізоляції розташовується між зовнішньою і внутрішньою металевою оболонкою. Сталеві димоходи сумісні з усіма видами твердопаливних котлів. Обов’язковий елемент сталевого димаря — компенсатор лінійної деформації. Вузол необхідний для збереження цілісності і герметичності прохідних сполук труби крізь покрівлю.

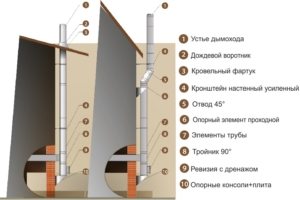

Конструкція сталевого димаря

Традиційний для вогнищ, камінів, опалювальних печей вогнетривку цеглу для викладки димоходів в даний час використовують рідко. Кладка димової труби з цегли вимагає наявності навичок і досвіду виробництва пічних робіт.

Вимоги до пристрою димоходів котлів на твердому паливі:

• переріз димоходу повинно відповідати розміру патрубка котла для відводу газів;
• висоту, діаметр, довжину розгінного ділянки димоходу указують у технічній документації котла;
• вертикальність конструкції дотримуються незалежно від місця розташування димоходу (допустима довжина похилих ділянок не перевищує 1 метр);

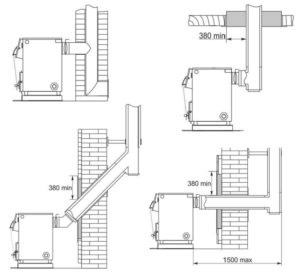

Варіанти організації димоходу

• двостінні (утеплені) димарі з металевих труб застосовують у холодних приміщеннях і на вулиці (конструкція попереджає охолодження продуктів згоряння, зниження тяги і поява конденсату);
• на поворотних ділянках влаштовують лючки для прочищення димаря;
• дотримуються протипожежні відстані між димарем і легко займисті конструкціями;
• оголовок димоходу обладнують дефлектором і іскрогасником.

Важливо! Трійник, встановлений нижче місця з’єднання котла з димоходом, запобігає попадання конденсату в топкову камеру.

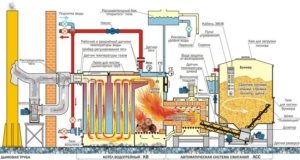

Твердопаливний котел з автоматичною подачею палива в системі опалення приватного будинку

Схеми обв’язки твердопаливного котла опалення

Пряме з’єднання котла з опалювальним контуром небезпечно утворенням різниці температур в теплообміннику. При досягненні стану «точки роси» всередині топкового простору утворюється конденсат. Агресивне середовище сприяє протіканню окислювальних реакцій, утворенню відкладень і руйнування внутрішніх поверхонь генератора.

Важливо! Інертність процесу горіння твердого палива — особливість, яку необхідно враховувати при з’єднанні котла з трубної розводкою. Розбалансування і порушення циркуляції може призвести до закипання котлової води і поломки теплогенератора.

Принцип роботи твердопаливного котла з водяним контуром

Способи оптимізації роботи твердопаливного котла:

• бак-теплоакумулятор між котлом і контуром споживача;
• гідравлічний роздільник контурів (котлового та вторинного);
• група безпеки з скидним регульованим клапаном (біля або на котлі);
• розширювальний бак (відкритий або мембранний);
• крани-повітровідвідники для видалення повітря з системи.

Важливо! Підключення та обв’язку котла виконують тільки металевими трубами. Ідеальний варіант — схема обв’язки котла опалення відповідно до проекту, який розробили фахівці-теплотехніки.

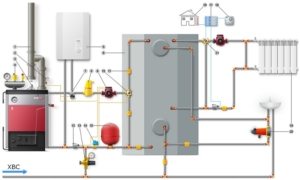

Схема обв’язки твердопаливного котла: 1 — димар; 2 — накладний термостат; 3 — твердопаливний котел; 4 — група безпеки котла; 5 — електричний або газовий котел; 6 — теплоакумулятор (буферна ємність); 7 — триходовий кран з електричним приводом; 8 — сепаратор повітря; 9 — циркуляційний насос; 10 — триходовий змішувальний кран; 11 — зворотний клапан; 12 — накладний датчик; 13 — клапан підживлення; 14 — захист від сухого ходу; 15 — розширювальний бак; 16 — датчик вуличної температури; 17 — погодозалежна автоматика; 18 — кімнатний регулятор; 19 — радіатор опалення; 20 — циркуляційний насос; 21 — триходовий змішувальний клапан

Марки котлів на твердому паливі російського виробництва

Аналіз технічних характеристик допоможе скласти загальне уявлення про твердопаливних котлах тривалого горіння. Відгуки споживачів на незалежних форумах дають об’єктивну оцінку вітчизняних розробок.

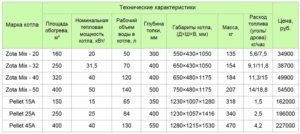

Таблиця 1. Твердопаливні котли Zota Mix і Pellet виробництва заводу опалювальної техніки і автоматики (р. Красноярськ):

Таблиця 1. Твердопаливні котли Zota Mix і Pellet виробництва заводу опалювальної техніки і автоматики (р. Красноярськ)

Переваги:

• ККД котлів модельного ряду Zota Mix — 80%, Pellet — 90%;
• об’єднані сталеві твердопаливні котли Zota Mix працюють на будь-якому виді палива (зріджений природний газ, електрика, рідке паливо);
• камера згоряння і зольний ящик розташовані всередині водяної сорочки;
• регульована заслінка димаря, механічний тягорегулятор і підсмоктування повітря ежектором, який встановлений в топкових дверцятах, забезпечують повне згоряння палива при мінімальній тязі;
• зовнішня поверхня корпусу покрита антикорозійним полімерним складом;
• знімна дверцята за передньою панеллю, що забезпечує доступ для чищення газоходу;
• можливість ремонту.

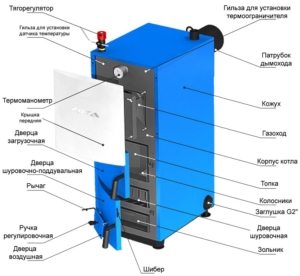

Конструкція котла Zota Mix

Недоліки:

• потрібен запас палива і місце для його зберігання;
• витрати з доставки, розвантаження і складування дров, вугілля, брикетів;
• зниження продуктивності котлів Zota Mix при використанні неякісного палива (буре вугілля на 10÷20%, сирі дрова на 60÷70%);
• для Zota Mix — ручне завантаження палива, очищення зольника, стінок топки, газоходів і димового патрубка;
• обов’язкова підготовка котлової води (жорсткість до 2 мг-екв/л);
• установка в окремому приміщенні;
• для котлів лінії Zota Mix необхідна установка теплоаккумулятора, димососа, бойлера.

Таблиця 2. Апарати комбіновані котли з водяним контуром (АКТВ). Виробник ТОВ «Сибтеплоэнергомаш» (р. Новосибірськ):

Таблиця 2. Апарати комбіновані котли з водяним контуром (АКТВ). Виробник ТОВ «Сибтеплоэнергомаш» (р. Новосибірськ)

Переваги:

• бюджетний варіант твердопаливних котлів з водяним контуром для дому (ціна 11000÷25000 рублів);
• компактний розмір;
• водяний теплообмінник охоплює топку з усіх боків (крім фронту);
• висувний зольний ящик;
• монтажне гніздо для регулятора тяги;
• можливість підключення до димаря будь-якої конфігурації;
• сталевий теплообмінник дозволяє спрощене підключення до опалювальної обв’язку (без підмішування);
• конструкція адаптована для роботи на газу і електриці.

Котли «Каракан» від виробника ТОВ «Сибтеплоэнергомаш»

Недоліки:

• застаріла конструкція, примітивна автоматика низької якості;
• заявлені виробником характеристики (потужність, опалювальна площа і ККД) за відгуками споживачів не відповідають фактичним показникам.

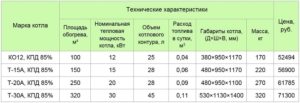

Таблиця 3. Твердопаливні піролізні котли Буржуй & К від ТОВ «НВО «ТЕС» (р. Кострома):

Таблиця 3. Твердопаливні піролізні котли Буржуй & К від ТОВ «НВО «ТЕС» (р. Кострома)

Переваги:

• забезпечує стабільне горіння палива будь сортності і ступеня вологості;
• ефективна робота котла з однієї закладки протягом 8 годин;
• економна витрата палива;
• сумісність генератора з системами природної або примусової циркуляції;
• екологічний агрегат, паливо проходить цикл повного згоряння, не утворюючи шкідливих викидів в атмосферу;
• конструкція топки забезпечує вихід на ефективний режим роботи за 40 хвилин.

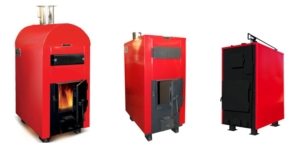

Твердопаливні піролізні котли «Буржуй & К»

Недоліки:

• складний монтаж: підключення повинні проводити працівники спеціалізованих підприємств, які мають ліцензію на даний вид діяльності (інакше гарантія від заводу-виробника на агрегат не поширюється);
• ручна закладка палива та чистка камери згоряння;
• велику вагу.

Установка і експлуатація твердопаливних котлів повинні проводитися у відповідності з правилами пожежної безпеки

Для обігріву заміської дачі, гаража або теплиці можливе виготовлення твердопаливних котлів тривалого горіння своїми руками. Відео з матеріалами на цю тему можна знайти в інтернеті. Але пам’ятайте, що головною умовою використання опалювального обладнання, є пожежна безпека. А гарантувати виконання цієї умови може тільки сертифікований виробник при належних умовах експлуатації і монтажу обладнання.
