В жидкостно-кольцевой вакуумной системе рабочая жидкость является функциональной частью процесса. Она формирует уплотняющее кольцо, принимает тепло сжатия и может поглощать часть конденсируемых паров. Поэтому стабильность вакуума зависит не только от механического состояния насоса, но и от того, как организованы подача, отделение, охлаждение и возврат жидкости.
Три базовые схемы циркуляции
При прямоточной схеме свежая жидкость поступает в насос и после сепарации направляется на слив или дальнейшую обработку. Решение отличается простотой, но требует постоянного расхода воды или другой среды. Его целесообразность зависит от доступности ресурса и требований к стокам.
Частичная рециркуляция возвращает часть отделенной жидкости, одновременно добавляя свежую и отводя загрязненную или нагретую. Такая схема помогает сократить потребление, сохраняя возможность контролировать температуру и концентрацию примесей. Баланс подпитки и продувки рассчитывают под конкретный процесс.

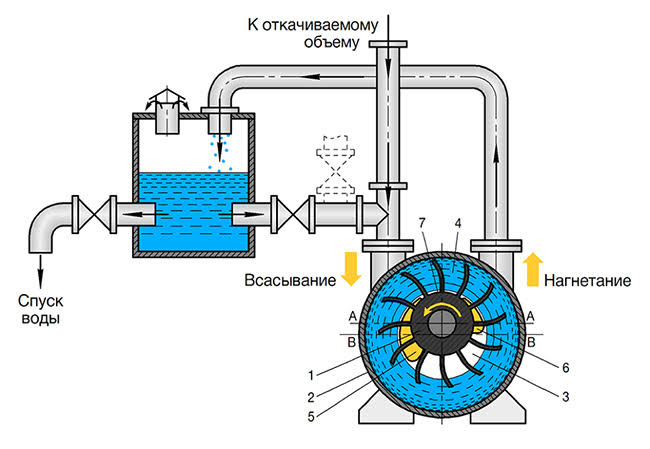

В замкнутом контуре основная часть жидкости после сепаратора проходит через теплообменник и снова поступает в насос. Это снижает расход свежей воды, но повышает требования к охлаждению, контролю состава, фильтрации и стабильности уровня. Если теплообменник выбран без запаса или загрязнен, температура растет, а достижимый вакуум ухудшается.
Почему температура влияет на производительность
Чем выше температура жидкости, тем выше давление ее насыщенного пара. При глубоком вакууме это становится существенным ограничением: часть объема рабочей камеры занимает пар самой жидкости. Поэтому паспортные характеристики корректируют с учетом реальной температуры и выбранной среды. Увеличение подачи воды не всегда решает проблему, поскольку может повысить гидравлическую нагрузку.
При проектировании водокольцевой вакуумный насос рассматривают вместе с источником охлаждения. Проверяют температуру воды в наиболее теплый сезон, доступный расход, перепад давления и способность теплообменника отводить расчетную тепловую нагрузку. Для замкнутых систем также учитывают тепло, которое вносит конденсация пара из технологического газа.
Что контролировать в эксплуатации
- Температуру рабочей жидкости на входе и выходе из контура.
- Давление и расход подпитки, положение регулирующей арматуры.
- Уровень в сепараторе и работу дренажа.
- Перепад давления на фильтрах и теплообменнике.
- Концентрацию растворенных веществ и механических загрязнений.
- Фактический вакуум и ток двигателя при одинаковой нагрузке.
Экономия без потери надежности
Снижать расход воды следует на основе измерений, а не простым прикрытием клапана. Сначала фиксируют рабочие параметры, затем определяют минимальный стабильный расход и проверяют температуру в разных режимах. Для переменной нагрузки полезны автоматическое регулирование подпитки, контроль температуры и аварийная защита при падении потока.
Специалисты Emerem проводят расчет оборудования и аудит систем с учетом энергоэффективности. Совместный анализ насоса, сепаратора, теплообменника и автоматики помогает выбрать схему, которая обеспечивает нужный вакуум без неоправданного потребления воды и электроэнергии.
