Як зробити своїми руками піч на відпрацювання з підручних матеріалів
Щоб забезпечити у своєму неопалюваному гаражі прийнятну температуру в зимовий період, можна спорудити своїми руками піч на відпрацювання. Вона обійдеться дорого, та й паливо для неї можна дістати за низькою ціною, якщо постаратися. Існує кілька варіантів спорудження такої конструкції різної складності. Розглянемо деякі з них.

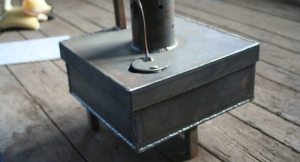

Щоб заощадити на опаленні маленького господарського приміщення, можна спорудити піч на відпрацювання своїми руками
Принцип дії печей на відпрацьованому маслі
Мазут з давніх пір використовується людиною, як паливо. Будучи одним з найбільш важких компонентів нафти, це речовина йде не тільки на пальне, а також на виробництво різних масел та інших рідин нафтохімічного виробництва. Як і всі складові нафти, мазут і його похідні володіють хорошою горючістю з виділенням великої кількості тепла. Відпрацьоване автомобільне масло має утилізуватися за допомогою складних технологічних процесів. Проте, від нього можна отримати користь, здійснивши згоряння в саморобної печі на відпрацювання. Креслення найпростішого варіанту такої конструкції може виглядати так, як показано нижче.
Відпрацьоване масло є дуже складною речовиною, що складається з суміші різних вуглеводнів. Якщо його підпалити, то вигорять лише летючі речовини, а все інше піде у відходи. Причому вони дуже токсичні і їх заборонено викидати на звичайну на звалище. При нагріванні без горіння відпрацювання починає розпадатися на багато складових, більшість з яких газоподібні. Ось вони-то, при достатньому доступі кисню, згоряють повністю, не залишаючи шкідливих речовин. Щоб такий процес відбувся, необхідно спорудити піч на відпрацювання. Своїми руками це можна зробити, наприклад, з старого газового балона.

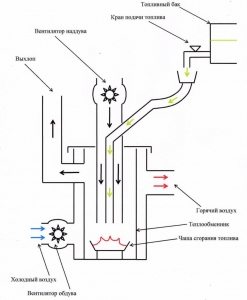

Принцип роботи печі на відпрацьованому маслі
Як виготовити своїми руками піч на відпрацювання простіше всього
Для того, щоб самостійно зробити піч для гаража, яка в якості палива буде споживати відпрацьований автомобільне масло, потрібно знайти старий газовий балон. Перед тим, як почати його розрізати, потрібно випустити весь залишковий газ і злити конденсат. Після цього балон промивають водою, щоб виключити навіть саму можливість займання. Для розбирання балона, потрібно спустити з нього газ з допомогою натискання на клапан.
Корисна порада! Щоб переконатися, що газ в балоні повністю відсутня, необхідно клапан змастити рідким милом. Натискати на клапан необхідно поки мильний розчин не перестане пузиритися.

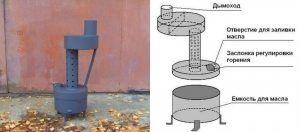

Приклад саморобної печі, виготовленої з газового балона
Після повного спуску газу, клапан потрібно відгвинтити. Якщо зробити це неможливо, то доведеться в донній частині балона просвердлити невеликий отвір, діаметром 10 мм. Для цього беремо дриль і в центрі дна свердлимо, не натискаючи сильно, щоб не отримати іскри. Для впевненості місце свердління постійно поливаємо водою. Як тільки отвір буде готове, всередину балона наливають звичайну воду і промивають його. Потім воду зливають і розмічають місця розрізів на балоні.
При виготовленні з газового балона печі на відпрацювання своїми руками, креслення якої був представлений раніше, необхідно відрізати нижню частину. Її висота 20 см. До неї приварюють ніжки, які можна зробити з можливістю регулювання для зручності установки на будь-якій поверхні.
Монтажні розміри печі з бочки для створення своїми руками
З нижньої частини роблять первинну камеру згоряння. У неї буде заливатися відпрацьоване масло, яке в процесі регульованого горіння буде нагріватися і розкладатися на леткі фракції. Верхню частину цієї камери закривають круглою кришкою із сталі товщиною 4 мм. Вона обов’язково повинна легко зніматися при необхідності, так як внутрішня поверхня камери потребує щотижневої ретельному очищенню від шлаків.
В середині кришки прорізають отвір діаметром 10 – 15 див. На нього приварюють трубу довжиною 50 см, в якій просвердлюють безліч 10 мм. отворів. Труба повинна бути товстостінна, не менше 4 мм. В цій же кришці збоку робиться отвір меншого, до 5 см діаметру. В нього вставляють невелику трубку з заслінкою. Вона грає роль горловини для заливання масла та дроселі для управління надходження повітряної суміші в топку.

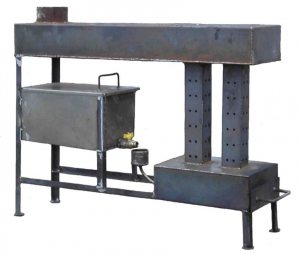

Піч на відпрацювання, зварена з листового металу
Так як, створена своїми руками, піч на відпрацювання, потребує відведення диму без вихлопу вогню, то з верхньої частини балона виготовляють ще одну камеру, в якій відпрацьовані гази охолоджуються перед вильотом в трубу. Усередині цієї камери є перегородка, що запобігає пряме попадання вогню у вихлопну трубу. Розжарені гази встигають повністю догоріти в цій камері поки огинають цю перегородку.
Корисна порада! Висота витяжної труби повинна становити 4 м. Це оптимальний розмір для забезпечення належної тяги. Вона повинна бути строго вертикальної, так як будь-які горизонтальні ділянки здатні накопичувати в собі конденсат.

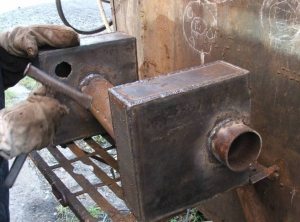

Створення печі на відпрацювання своїми руками
Така піч працює наступним чином. Через отвір в камері згоряння заливається відпрацьоване масло на дві третини її обсягу. Там воно і підпалюється. Коли горіння посилиться, заслінку прикривають. Це забезпечує більш економна витрата масла та його повне вигоряння. Не згорілі відразу фракції при нагріванні піднімаються в дірчасту трубу, де контактують з повітрям, після чого спалахують і згорають, виділяючи тепло у великій кількості. Відпрацьовані гази потрапляють у верхню камеру, де відбувається їх остаточне догорання і вихлоп в трубу.
Так із звичайного газового балона можна зробити піч на відпрацювання. Креслення з усіма деталями і їх розмірами можна подивитися на фото.
Піч на відпрацювання своїми руками (відео)
Використання капілярних технологій при виготовленні печі
Крім описаного вище найпростішого способу виготовлення олійною печі, застосовують і більш вдосконалені варіанти. Одним з них є капілярна піч на відпрацювання. Своїми руками зробити її теж під силу кожному, хто вміє поводитися з металом і інструментами.
Масло в такій конструкції не просто наливають в камеру згоряння, де воно знаходиться у великій кількості, а роблять це поступово шляхом краплинної системи. Цей метод дозволяє вигоряти маслу з більшою віддачею, а його витрата знижується до мінімуму. Окремо від печі у верхній частині встановлюється масляний бак, який патрубком з’єднаний з камерою згоряння печі. В патрубку встановлений регулювальний кран, за допомогою якого дозують надходження масла в топку. В іншому конструкція нічим особливим не відрізняється від найпростішої пічки на відпрацьовуванні. Своїми руками креслення, представлені нижче, допоможуть зробити такий агрегат без праці.
Схема крапельної подачі палива для саморобної печі
Організація додаткових можливостей печі на відпрацьованому маслі
При виготовленні саморобної печі, яка працює на відпрацьованому маслі можна використовувати електричні вентилятори. За допомогою них можна не тільки нагнітати повітряну масу в камеру згоряння, але і відводити гаряче повітря від печі, створюючи штучну циркуляцію в приміщенні, що значно прискорить процес його прогрівання до потрібної температури. Для цього навколо основної камери монтують кожух, в якому створюється потік повітря за допомогою вентилятора. Можна в живу побачити роботу такою, створеної своїми руками пічки на відпрацьовуванні. Відео всього процесу горіння дуже цікава і наочна.
Стаття по темі:
Ще одне вдосконалення – це виготовлення водяного контуру до саморобної олійною печі. Змійовик з труби поміщений всередину вторинної камери згоряння, де спостерігається найбільша температура. Або він накручується зовні на дірчасту трубу. Змійовик з’єднаний з подаючої і зворотної трубою системи опалення. При нагріванні рідини відбувається її природна циркуляція в усіх батареях. Зробити таку піч на відпрацювання своїми руками, відео якої добре відображає її ефективність, можна за один день.

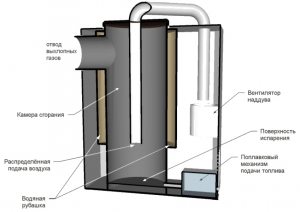

Більш складна конструкція печі на відпрацювання з водяним контуром і вентилятором наддуву
Корисна порада! При необхідності в систему може бути також встановлений відцентровий насос, який дозволить більш ефективно використовувати енергію нагрітої води. Вона не буде встигати сильно остигати при проходженні всього трубопроводу.
Переваги і недоліки масляних печей
Як і у всіх саморобних конструкцій, у масляних печей є головне достоїнство – це дешевизна. Їх можна зробити зі старих деталей, які давно валяються в кутку гаража, чекаючи свого застосування. Другим плюсом цих пристроїв є той факт, що вони працюють фактично на нікому не потрібному дешевому паливі, отримати яке не становить праці. Ці печі дуже швидко здатні нагріти невелике приміщення, так як використовують відкритий вогонь.

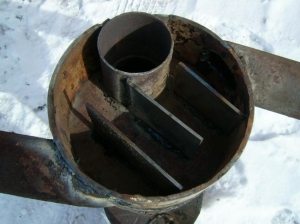

Камера печі на відпрацьованому маслі — вигляд зсередини
Переходячи до мінусів, слід сказати, що такі саморобні конструкції не претендують на положення постійних та основних джерел енергії. Вони лише допомагають зігріти підсобні приміщення. Отже, перерахуємо всі мінуси масляних печей:
- неможливість використання всередині житлових приміщень;
- збільшення розмірів камери згоряння не призводить до збільшення потужності пристрою, так як ККД знижується;
- не можна погасити піч вогнегасником з порошком, так як суміш вибухає від розпечених деталей печі;
- неможливо точно регулювати інтенсивність теплообміну;
- є ризик вибуху при закипанні відпрацювання.

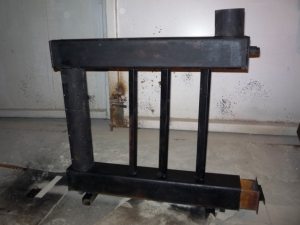

Приклад печі на відпрацювання, яку можна зробити своїми руками
Створюючи піч на відпрацювання своїми руками, ми задаємося питанням, де брати для неї паливо. Це питання може бути вирішене найпростішим чином. Необхідно просто домовитися з господарем одного з автосервісів, розташованих біля вашого будинку. Можливо, він із задоволенням піде на те, щоб продавати вам за низькою ціною це цінне для вас паливо, але не має для нього ніякої практичної користі.
Корисна порада! При експлуатації печі з відкритою камерою згоряння не слід допускати порушення правил пожежної безпеки.
Це може призвести до наслідків, збитки від яких напевно перевершать всю вигоду від такої печі.
