Гачок для в’язки арматури: види, способи виготовлення та використання

Опубликовано 03.12.2018 автором discocsid

При здійсненні армування монолітних бетонних конструкцій завжди виникає необхідність скріплювати прути арматури між собою. Робити це за допомогою зварювання довго, незручно і дорого, тому прийнято пов’язувати їх дротом, використовуючи гачок для в’язки арматури. Це недороге і просте у використанні пристрій продається де завгодно. Зробити його самостійно з підручних засобів теж нескладно, а вже навчитися ним користуватися під силу навіть дитині.

Гачок для в’язки арматури

Що таке гачок для в’язки арматури

Арматурний гак є ручним пристроєм, призначеним для зручності стягування в’язального дроту навколо арматурних прутів з метою їх кріплення між собою. Він являє собою металевий гачок певної форми з зручною ручкою. Виріб можливо купити, а ціна його всього від 2 до 5 в.е., або виготовити самостійно, знаючи особливості його форми.

В’язка арматури з допомогою гачка

Арматуру пов’язують в’язальним дротом, яка має товщину не більше 1-2 мм. При цьому для більш товстої арматури і дріт береться більше перетином. Продається вона бухтами, в яких намотано 50, 100, 200 м. Вартість бухти незначна, тому не варто на ній намагатися заощадити, використовуючи не призначену для цієї мети дріт.

За формою гачок має вигляд стрижня, кінчик якого трохи зігнутий, щоб було зручно захоплювати дріт при здійсненні самого процесу зв’язування. Не кожен магазинний гачок може ідеально підійти. Буває, що вигини незручні або неправильні, або занадто тонкий стрижень дозволяє гачка гнутися. Тому іноді більш раціональним буває самостійне виготовлення гачка для в’язки арматури.

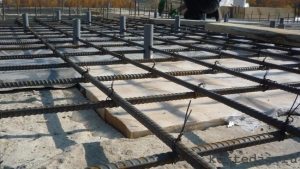

Пов’язані прути арматури

Корисна порада! Для виготовлення саморобного гачка краще використовувати стрижень з пружної сталі. Вона не повинна розгинатися при значному зусиллі.

Звичайний гачок, виготовлений з зварювального електрода

Простіше і дешевше зробити в’язальне пристосування з звичайного зварювального електрода, що має товщину не менше 4 мм. Він чудово підійде для невеликого обсягу робіт. У випадку, якщо необхідно обв’язати велика кількість арматури, то від використання електродного гачка краще відмовитися, так як рука від нього сильно втомлюється.

Стаття по темі:

Дровокол своїми руками: креслення, фото, інструкції. Як вибрати дровокол. Типи колунів. Особливості гвинтових, гідравлічних і рейкових колунів. Самостійна збірка агрегату.

У цьому випадку можна виготовити пристосування з шматка тонкої арматури або іншого подібного металевого стрижня з м’якою, але пружної сталі.

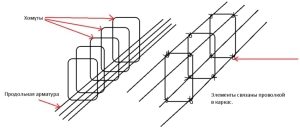

Схема в’язки арматури

Як виготовити гачок з лозини арматури

Щоб виготовити якісне та зручне пристосування, за допомогою якого можливо без втомилися зв’язати велику кількість арматури, потрібно:

шматок прути арматури або сталевого стрижня з аналогічними характеристиками довжиною 15-20 см і діаметром перетину 6-8 мм;
дві шестигранні гайки, а також дві шайби трохи більшого, ніж арматура, діаметра, які щільно можна надіти на стрижень;
будь-яка, що відслужили своє, ручка від викрутки або малярного валика.

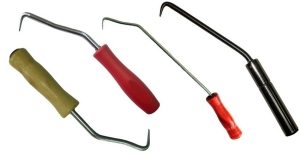

Види гачків для в’язки арматури

Гайками і шайбами фіксується на стержні ручка так, щоб вона не ходила вздовж нього. При цьому повинна зберігатися вільне обертання навколо стержня ручки. Друга сторона стержня трохи заточується зразок шила і згинається. Як правильно зігнути кінець стержня можна подивитися на будь-якої фотографії. Такий варіант трохи більш складний, ніж у випадку з електродом, але працювати їм набагато зручніше, та й назвати його одноразовим не можна, так як у нього пристойний термін служби.

Схема створення гачка своїми руками

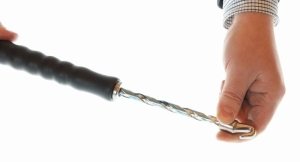

Гачок гвинтового типу

Такий пристрій не так просто виготовити самостійно, але придбати готовий можна в будь-якому магазині. Цей гачок можна вважати напівавтоматичним, так як особливий пристрій його рукоятки дозволяє обертати наконечник, здійснюючи лише поступальні рухи. На практиці виходить, що якщо тягти гачок на себе, то наконечник повертається і затягує дріт. При цьому робочого потрібно докладати мінімальні зусилля, а швидкість в’язки збільшується в рази. Його використання дуже зручно, але вартість такого пристрою набагато вище, тому купувати його варто тільки при великих обсягах робіт.

Напівавтоматичний гачок

Напівавтоматичний гачок, виготовлений з шуруповерта

Напівавтоматичний гачок іноді роблять самостійно дуже простим способом. Для цього беруть цвях із загнутим кінцем і обрубують у нього капелюшок. Цим кінцем його вставляють у шуруповерт. Після недовгої тренування можна чудово пристосуватися стягувати арматуру в’язальним дротом з допомогою цього імпровізованого пристосування. Для цього нам знадобиться який-небудь тонкий металевий стрижень, наприклад цвях, позбавлений капелюшки, один кінчик якого треба трохи загнути в сторону, а інший кінець встановити в шуруповерт.

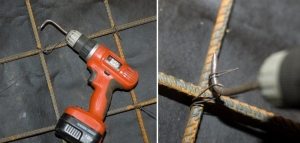

Гачок для в’язки арматури з шуруповерта

Автоматичний пристрій для зв’язування прутів арматури

Тим, хто професійно займається будівництвом, доцільно було б придбати спеціальний автоматичний пристрій, який називається пістолетом для арматурної в’язки. Використовувати його дуже зручно, адже він здатний робити сайту в секунду. Дріт можна взагалі не розрізати на окремі шматки. Її просто вставляють в пристрій, який зав’язує в потрібному місці вузол і обрізає кінці. Працює такий пістолет на акумуляторі, що робить необов’язковим наявність електричного кабелю на самому будівельному об’єкті.

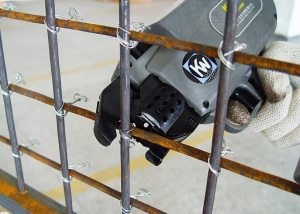

Пістолет для зв’язування прутів арматури

Технологія роботи з гачком

Неважливо який гачок для в’язки арматури ми використовуємо, технологія буде завжди однакова. Вона гранично проста і доступна кожному. Дріт необхідно розрізати на шматки довжиною 30 – 40 см, втім, цей параметр може сильно залежати від перерізу прутів.

Корисна порада! Перш ніж нарізати дріт потрібно зробити кілька проб. Обчисливши необхідну довжину, можна різати дріт більш точно, щоб не залишалося залишків.

Кроки 1-4 — фіксація арматурного вузла петлею з дроту

Далі діємо за дуже простим алгоритмом:

Складений удвічі відрізок в’язального дроту обертають навколо того вузла, який потрібно скріпити.

Гачок вставляють в утворену дротяну петлю і зачіпають їм інший її кінець. Після цього здійснюють прості обертальні рухи.

Кілька перших обертів робляться досить швидко.

Потім швидкість обертання уповільнюють і дотягують вузол з великою обережністю, щоб не порвати дріт.

Після цього гачок просто витягують і роблять контроль міцності з’єднання.

Кроки 5-8 — намотування дроту з допомогою гачка

Корисна порада! Щоб перевірити надійність стяжки не потрібно пробувати саму дріт. Необхідно похитати прути арматури відносно один одного. Вони не повинні ворушитися.

Гачок для зв’язування арматури є простим, але дуже необхідним інструментом, який з підручних засобів нескладно зробити самостійно.

В’язання арматури гачком (відео)
