Дровокол своїми руками: креслення, фото, інструкції

Опубликовано 11.01.2019 автором discocsid

У наш час поряд з альтернативними джерелами енергії використовуються такі види палива, як вугілля, нафта або дрова. На дровах працюють багато обігрівальні прилади для приватних будинків – каміни, печі, котли тощо До середини 19 століття дрова кололи вручну, це вимагало великих витрат часу і енергії. Механічні дровоколи істотно полегшили людський працю. Перші моделі працювали на пару, були дуже громіздкими, і виготовити їх в домашніх умовах було складно. Сьогодні, якщо вам потрібно зробити дровокол своїми руками: креслення, фото, інструкції без проблем можна знайти в інтернеті.

Заводський дровокол обійдеться дорожче, ніж зібраний своїми руками

Особливості вибору дровоколу

Якщо вам потрібен дровокол для господарських потреб, то завжди в першу чергу постає питання про те, купувати агрегат або ж збирати своїми руками. Перший варіант обійдеться набагато дорожче, але для реалізації другого знадобиться певна вправність та інструменти. З іншого боку, для самостійного виготовлення дровоколу відео з мережі і підручних матеріалів цілком вистачає.

Типізація колунів

Для того, щоб креслення, фото, інструкції дровоколу своїми руками були більш зрозумілі, то слід знати, які взагалі типи колунів існують. Є велика кількість класифікацій.

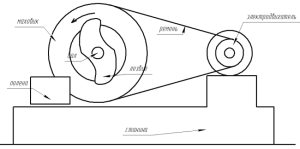

Креслення дискового дровоколу з валом і маховиком

Один з основних параметрів дровоколу – це розташування колод. Воно може бути:

горизонтальне – колоди укладаються на спеціальну станину і або рухаються у напрямку до ріжучої частини, або ніж рухається до колоди;
вертикальне – ніж розколює заготівлю зверху. У такому разі для колоди потрібна фіксація.Вона може бути частиною конструкції або ж колода просто дотримується руками.

Якщо подивитися відео саморобних рейкових колунів, які є горизонтальними, то стає видно, що їх ефективність менше, ніж вертикальних, але в останніх теж є свої нюанси роботи.

Колун Scheppach Ox t 500 з горизонтальним розташуванням колоди

Другий важливий момент, на якому можна класифікувати дровоколи – це тип приводу:

На дизельному чи бензиновому паливі – найпоширеніший тип приводу у автономних колунів. Забезпечує високу ефективність роботи, а також повністю автономні.

Механічні дровоколи – дуже надійні, добре підходять для невеликих обсягів робіт. Креслення, фото, інструкції механічного дровоколу своїми руками легко можна знайти в інтернеті у великій кількості.

На електричному двигуні – стаціонарні дровоколи, надійні, але не дуже продуктивні.

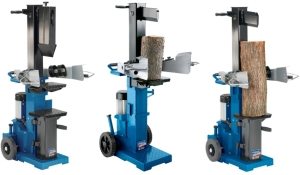

Дровоколи з вертикальним розташуванням колоди

Корисна порада! Досить часто можна зустріти саморобні дровоколи, змонтовані на основі тракторної та іншої техніки. Агрегат, який працює від тракторного привід від вала відбору потужності з легкістю розколює дрова великого діаметру. Ще одна цікава модифікація – це дровоколи з двигуном від пральної машини або на основі автомобільного колеса.

І останній параметр, за яким можна класифікувати абсолютно всі дровоколи – це форма колуна. Тут є два варіанти: хрестоподібна або конусна. Хрестоподібний колун розколює дрова відразу на чотири частини, що може бути дуже зручно, але для цього потрібні великі зусилля. Колуни хрестоподібної форми можна зустріти, в основному, в гідравлічних дровоколах. Відео саморобних колунів з конусоподібним колуном дуже часто зустрічаються в мережі, так як саме ці моделі користуються більшою популярністю.

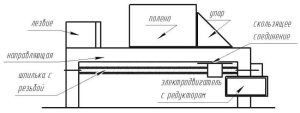

Креслення дровоколу з електродвигуном і редуктором

Особливості дровоколу з конусоподібним колуном

Колун у формі конуса, з різьбою або без, часто використовується в дизельних або електричних моделях. Його плюс полягає в тому, що стовбур розколюється не тільки за рахунок механічного тиску, але і за рахунок обертання наконечника колуна. Він угвинчується в колоду, тому для розколювання заготовки не потрібні надто великі зусилля. Так ви заощаджуєте на пальному для агрегату. Креслення гвинтового дровоколу своїми руками знайти в мережі дуже просто, його комплектуючі коштують не дорого, а збірка не займе у вас багато часу.

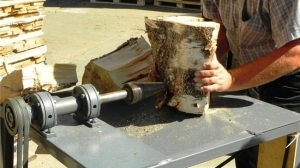

У бензинових і електричних моделях колунів часто використовується конусоподібний колун

Якщо ви хочете зібрати гвинтовий дровокол своїми руками, креслення, фото, інструкції будуть гранично простими. Головне – це зрозуміти, з яких основних частин складається такий агрегат:

Двигун – електричний двигун або двигун внутрішнього згоряння. Для ефективної роботи дровоколу потужність повинна бути нижче 1,5 кВт, а напруга – від 380 В. Важливо також враховувати кількість оборотів в хвилину, воно повинно бути не менше 400.

Станина – стіл з ніжками, на який кладуться дрова. Виготовляється з листового заліза, конструкція передбачає кріплення для редуктора. Під станину, для додання їй більшої стійкості, кріпиться двигун.

Редуктор служить для регулювання кількості обертів двигуна.

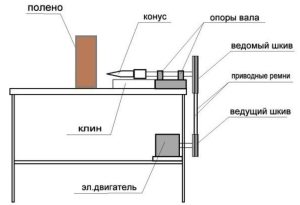

Принцип роботи гвинтового дровоколу з конусовидным колуном

Збираючи дровокол своїми руками креслення, фото, інструкції дивитися варто з урахуванням того, яка саме конструкція вам потрібна. Перевага дровоколу з конусоподібним колуном полягає в тому, що його окремі комплектуючі можна купити за відносно невеликі гроші, якщо потрібно зібрати саморобний дровокол через редуктор – відео з інтернету вам у цьому допоможе. Такі агрегати найчастіше використовуються для забезпечення дровами приватних будинків, лазень і маленькою котельні. Мінус такої конструкції – це необхідність подавати дрова вручну, внаслідок чого продуктивно роботи не дуже висока.

Корисна порада! Якщо вам не потрібно колоти дрова в промислових масштабах, то краще зупинитися на варіанті дровоколу з конусоподібним колуном, зібраного з підручних деталей. В іншому випадку – збирайте гідравлічну модель.

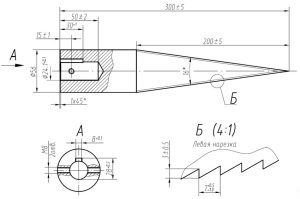

Креслення конуса з різьбленням для гвинтового дровоколу

Гідравлічний дровокол

Гідравлічні моделі колунів хороші тим, що дозволяють обробляти великий обсяг дров за невелику кількість часу. Як видно з назви, працює такий агрегат за рахунок гідравлічного насоса і двигуна. Колун в гідравлічної моделі може бути розташований в конструкції упору або ж на штоку. Перший варіант більш надійний, а другий – могутніше.

При складанні гідравлічного дровоколу своїми руками необхідно враховувати ряд важливих параметрів:

розташування поліна – буває вертикальне або горизонтальне;
максимальний розмір поліна, який може обробити агрегат;
сила розколювання колоди безпосередньо залежить від розміру циліндра і потужності двигуна;
потужність двигуна – залежить від того, на основі якої енергії працює двигун.

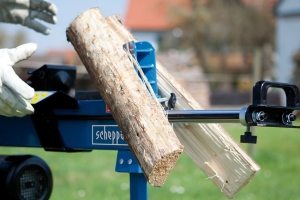

Гідравлічний дровокол працює за рахунок двигуна і насоса

Якщо подивитися відео гідравлічного дровоколу своїми руками, то стає зрозуміло, що зібрати його складніше, ніж гвинтовий. Зате і продуктивність такого варіанту буде в кілька разів більше. Використовувати його можна не тільки для домашніх, але і для комерційних цілей, наприклад, для колки дров на продаж.

Креслення, фото, інструкції гідравлічного дровоколу своїми руками явно показують, що за принципом дії він дуже схожий на просто домкрат. Це означає, що зібрати його в домашніх умовах не особливо складно. Головне при цьому – правильно розрахувати величину установки виходячи з того, поліна якого розміру ви збираєтеся колоти.

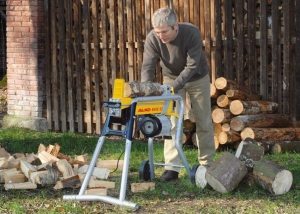

Компактний гідравлічний дровокол AL-KO KHS 5200

Рейковий дровокол

Ще один варіант механізму для колки дров – це рейковий. Свою назву він отримав від того, що колун в такому механізмі кріпиться до рейці, яка рухається за рахунок зубчастої передачі. Поліно тут закріплюється між колуном і захисним упором, розташованому на кожусі редуктора.

Стаття по темі:

Пила циркулярна електрична ручна: тонкощі вибору і особливості роботи. Пристрій, типи циркулярних пив. Основні параметри, додаткові функції, вибір дисків. Правила безпеки.

За кресленнями, фото-інструкції рейкової дровоколу своїми руками видно, що розкол поліна відбувається при натисканні на спеціальну ручку в конструкції. При цьому шестерні зчіплюються, рейка з колуном рухається у напрямку до колоди, брус розколюється на частини. Зворотне рух повертає колун на вихідну позицію, а розколоте колоду можна видаляти на місце заготівлі. Для використання в домашніх умовах рейковий дровокол є дуже хорошим варіантом. Працює він, найчастіше, від електричного двигуна, не займає багато місця і не вимагає спеціального обслуговування.

Для рейкової дровоколу важливими є наступні параметри:

максимальна довжина поліна;
форма колуна – деякі моделі дозволяють розколювати поліно відразу на 6 частин;
сила, з якою розколюється заготовка.

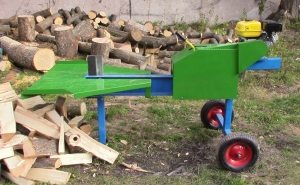

Електричний рейковий дровокол, зроблений своїми руками

Рейкові дровоколи часто продаються в заводській збірці, але такий варіант обійдеться вам набагато дорожче, ніж зроблений своїми руками.

Корисна порада! На відміну від рейкові, гвинтові або конусні дровоколи в зборі не продаються. Але можна окремо придбати конус із загартованої сталі, а інший механізм зібрати з підручних матеріалів.

Схема пристрою рейкової дровоколу

Покрокова інструкція складання дровоколу своїми руками

В домашніх умовах можна зібрати будь-який тип дровоколу, але для кожного з них потрібен окремий підхід.

Збірка гвинтового дровоколу

Для того, щоб зібрати гвинтовий дровокол в домашніх умовах, вам знадобиться конус-колун, досить потужний двигун, вал, понижуючий редуктор і міцна станина, на яку буде кріпитися більшість деталей.

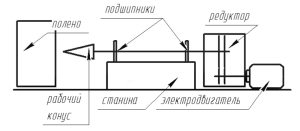

Креслення для складання гвинтового дровоколу своїми руками

Спочатку до станини (яка повинна бути дуже стійкою до механічних впливів) кріпиться редуктор і двигун. На вал садиться конус, а сам вал підключається до понижувального редуктора за допомогою мотора. При складанні дуже важливо враховувати ряд моментів:

Насадку можна прикріплювати безпосередньо до мотору за правилами безпеки.

Якщо у вас немає навичок електрика, то електрична частина повинна монтуватися кваліфікованим майстром.

Ланцюгова і ремінна передачі повинні бути захищені спеціальним кожухом.

Мінімальна швидкість обертання колуна – 250-300 оборотів в хвилину.

Збірка гідравлічного дровоколу своїми руками

Зібрати своїми руками гідравлічний дровокол на порядок складніше через гідравлічного вузла. Вам доведеться придбати в магазині або на ринку гідравлічний циліндр, масляний бак, мотор для насоса і сам насос, вузол керування потоками рідини.

Спочатку з міцного матеріалу робиться рама.

Корисна порада! Раму краще встановлювати на шасі або на колесах, так ви зможете легко переміщати дровокол на нове місце роботи.

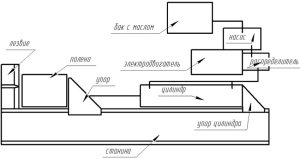

Креслення для складання гідравлічного дровоколу своїми руками

Потім монтується на раму гідравлічна частина механізму. Єдиної інструкції тут немає, все залежить від вибраних механізмів і необхідних характеристик. Перш ніж братися за виготовлення гідравлічного дровоколу, варто оцінити економічну вигоду від цієї дії.

Огляд різниці між заводськими та саморобними дровоколами

Як вже було сказано вище, дровокол можна не тільки зробити своїми руками, але і купити готової заводської зборі. Вся різниця тут полягає, в основному, ціною. Наприклад, гідравлічний дровокол Engy Els-5030 з силою розколювання приблизно в 5 тонн обійдеться вам десь в 14-15 тисяч рублів. А модель потужніший, сила розколювання якої становить 12 тонн – 85-90 тисяч рублів. За такі гроші легко можна зібрати пару колунів своїми руками, відео виклавши після цього в інтернет.

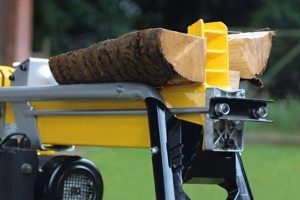

Принцип розколювання колоди гідравлічним дроворубом

Основна перевага колунів заводської збірки – це те, що вам не потрібно витрачати зайвий час і сили. Ви просто купуєте вже готовий механізм і користуєтеся їм в своє задоволення. З іншого боку, саморобна модель може бути налаштована так, як вашій душі завгодно. Ви можете встановити будь-який двигун, будь-який тип передачі і налаштувати агрегат під будь-який розмір дров. А обійдеться саморобна модель в 2-3 рази дешевше, ніж середня заводська.

Що ж стосується зовнішнього вигляду, то тут саморобні механізми явно програють заводській збірці, але ж, коли мова йде про ефективності і продуктивності, зовнішній вигляд відступає на другий план.

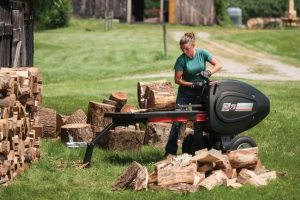

Заводські моделі мають більш презентабельний зовнішній вигляд, ніж саморобні дровоколи

За підсумками, можна сказати, що саморобні моделі колунів коштують набагато дешевше заводських і відмінно підходять для домашнього використання. Якщо ж вам необхідно регулярно колоти дрова в промислових масштабах, то тут краще скористатися заводським дроворубом. Вибір типу двигуна, розташування колод, виду колуна і інших нюансів залежить виключно від ваших особистих потреб і переваг. Крім того, ніхто не заважає вам змінити вже існуючу модель дровоколу ручної збірки і представити на суд користувачів власну оригінальну модель.
