Дренаж на дачній ділянці: найпростіший спосіб захисту від води

Опубликовано 23.12.2018 автором discocsid

Дренаж на дачній ділянці: найпростіший спосіб захисту від зливових і талих вод

У статті докладно розглянуто поверхневий дренаж на дачній ділянці: найпростіший спосіб організації дренажної системи і її особливості, правила підбору матеріалів і підготовка до роботи. Також буде виконаний розбір покрокової інструкції і рекомендацій з облаштування каналізації для тих людей, які не мають досвіду в цій галузі, але хочуть самостійно організувати захист для свого будинку і прилеглої території від розмивання дощовими водами.

Монтаж дренажної системи необхідний як на території приватного будинку, так і на дачній ділянці

Дренаж на дачній ділянці: найпростіший спосіб захисту від розмивання водою

Використання дренажних систем для відведення зливових вод вирішує безліч завдань. Подібні конструкції виключають проблему надлишку вологи у фундаментній частині будинку, запобігаючи розвиток гнильних процесів і появі цвілі. Крім цього такі системи рятують територію від підтоплення зливовими, а також талими водами, рівень яких зростає під час весняного танення снігів.

Зверніть увагу! Якщо не виконати прокладання дренажних труб на ділянці або не організувати систему поверхневих канав, з підвалу будинку в дощову погоду доведеться постійно відкачувати воду. Особливо це стосується будівель, побудованих на суглинних видах грунтів.

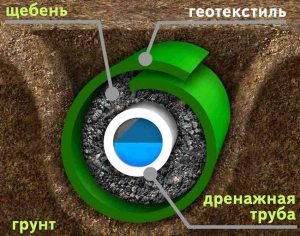

Пристрій глибинної системи відводу води

Як зробити дренаж на ділянці своїми руками: вибір системи

Дренажні системи умовно поділяють на дві великі категорії: поверхневі і глибинні. Якщо для монтажу глибинної системи можуть знадобитися певні знання та допомогу спеціалістів, то установка поверхневого дренажу на дачній ділянці може бути виконана самостійно. Цей вид каналізації можна назвати найпростішим способом вирішення проблеми з зайвою вологою на ділянці.

Зверніть увагу! Існують певні обмеження щодо встановлення поверхневих і глибинних систем. Деякі умови не дозволяють виконати організацію того чи іншого виду каналізації. Обов’язково виконуйте попередній аналіз умов території передбачуваного будівництва.

Щоб розробити попередню схему дренажу ділянки, його територію слід оглянути і позначити ключові моменти. Розглядаються всі фактори, які можуть вплинути на подальші роботи по складанню проекту дренажу ділянки.

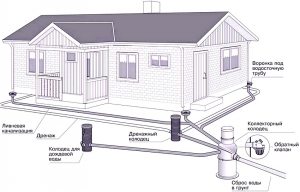

Проект дренажної системи на ділянці

Для складання схеми потрібно наступна інформація:

План території з зазначенням всіх будівель, характеру і густоти насаджень, а також меж ділянки.

Топографічні дані, що відображають особливості рельєфу (не потрібні, якщо ділянка має плоску поверхню).

Дендроплан (схема необхідна, якщо на території є велика кількість посадок чи передбачається їх висадка, оскільки рослини залежні від води).

Дорожньо-тропиночная сітка (схема пролягання майбутніх мощених доріжок і майданчиків, які потребують водовідведенні).

Схема комунікаційної системи.

Гідрологічні дані (рівень водного балансу території).

З одного боку, гідрологічні дані впливають на те, як робити дренаж на ділянках дачного типу, тому вони дуже важливі. З іншого боку, суглинні види ґрунтів володіють однаковою структурною будовою, тому така інформація може не знадобитися.

Поверхнева система дренажу на ділянці: пристрій

Поверхневі дренажні системи здійснюють збір вешней талої і дощової води, після чого виводять її за межі території. Встановлення таких конструкцій особливо потребують ті дачні ділянки, де спостерігається застій вологи або її великі скупчення.

Процес влаштування системи відводу води на території саду

Найчастіше такі умови формуються, якщо:

глинистий або ж суглинистий грунт розташовується під прошарком родючої землі (такі види грунту вважаються водонепроникними або водотривкими);
територія має низинний характер розташування, наприклад, біля підніжжя пагорбів;
ухил поверхні на території частково дорівнює нулю, іншими словами, поверхня ідеально рівна, з-за чого вода не може пересуватися самостійно під дією сили тяжіння;
ділянка має зони, де грунт час від часу перенасичується водою, наприклад, місця, де здійснюється полив рослин.

Зверніть увагу! Крім цього можлива установка поверхневого дренажу на ділянці з високим рівнем грунтових вод. У цьому разі верхні шари ґрунтів можуть піддаватися затоплення при випаданні високого рівня опадів.

Поверхневі схеми дренажу земельної ділянки в загальних рисах виглядають наступним чином:

точки збору води;
траншеї-трапи, що ведуть від точок водозбору;
траншея, що з’єднує воєдино систему трапів;
дренажний колодязь, куди веде загальна траншея (замість колодязя можуть бути використані провідні в канаву дренажні труби або природний водойму, або спеціально вирита за межами ділянки канава).

Схема дренажної системи закритого типу

Види поверхневого дренажу ділянки з високим рівнем ґрунтових вод

Щодо конструкційних особливостей розрізняють два різновиди поверхневих систем для відводу води:

точкові, що встановлюються в зонах, де скупчується вода;
лінійні – цілі мережі дренажних труб, що збирають воду для подальшого її транспортування в накопичувальні колодязі.

У скільки обійдеться зробити дренаж ділянки (ціна матеріалів для точкової системи):

Елемент дренажної системыНаименование і параметрыЦена, руб./штДождеприемникЅ’park, круглый290PolyMax Basic (300х300 мм), квадратный490PolyMax Basic (400х400 мм), квадратный990Решетка до дождеприемникуЅ’park, круглая100PolyMax Basic (300х300 мм), квадратна, щелевая490PolyMax Basic (300х300 мм), квадратна, ячеистая500PolyMax Basic (400х400 мм), квадратна, ячеистая900PolyMax Basic (300х300 мм), квадратна, снежинка1100PolyMax Basic (400х400 мм), квадратна, щелевая1300КомплектующиеПерегородка-сифон PolyMax Basic (300х300 мм)70Корзина PolyMax Basic (300х300 мм)110Обрамление D380, коло, чугун1100

Корисна порада! Фахівці рекомендують поєднувати обидві ці системи для досягнення максимально ефективного результату.

Пристрій дренажу на ділянці (вартість матеріалів для лінійної системи):

Елемент дренажної системыПараметрыЦена, руб./штЛоток водоотводныйЅ’park (70 мм)70PolyMax Basic (100 мм)490 PolyMax Basic посилений (200 мм)1190РешеткаPolyMax Basic (100 мм)180PolyMax Basic (200 мм)820PolyMax Basic (300 мм)2505 ПескоуловительPolyMax Basic (100 мм)1300BetoMax Basic (100 мм), бетонный1705

Особливості точкового дренажу ділянки своїми руками на глинистому ґрунті

Дренажна система точкового типу прекрасно справляється із захистом окремих зон території від надлишку вологи. Перш ніж зробити дренаж ділянки на глинистому ґрунті, як правило, виявляються проблемні зони, якими можуть бути:

місця розміщення водостоків, провідних з даху будинку;
приямки дверні;
зона в’їзду;
тераса;
точки, де здійснюється розбір води, призначеної для поливу рослинності.

Укладання перфорованих дренажних труб в траншею

Для облаштування дренажу ділянки на глинистому грунті використовуються наступні елементи (розцінки на них розміщені в таблицях вище):

дощоприймачі;
відстійники, укомплектовані ємностями для збору великих частинок і сміття;
траншеї-трапи, що транспортують воду в зливову каналізаційну систему;
заслінки, що перешкоджають зворотному відтоку води та потраплянню великих частинок сміття в систему.

Особливості зливової дренажної системи на ділянці: як зробити водовідведення

Дренажна система лінійного типу складається з ринв, які заглиблені в грунт. По цих каналах здійснюється переміщення води з ділянки за його межі. При облаштуванні такого дренажу на дачній ділянці своїми руками слід пам’ятати, що рідина йде на скидання самопливом.

У продажу можна зустріти жолоби, виготовлені з різних матеріалів:

полімербетону;
пластика;
бетону.

Детальна схема системи відводу води

Корисна порада! Щоб зменшити витрати на придбання витратних матеріалів ви можете виготовити жолоби самостійно. В домашніх умовах можна зробити бетонні елементи, скориставшись спеціальними формами для заливки.

Поверх жолобів поміщаються решітки, виконують захисну функцію. Матеріалом для їх виготовлення може служити пластик або метал (чавун, сталь). Ці елементи мають знімною конструкцією.

Як зробити дренаж ділянки на основі ключових елементів системи:

жолоби укладаються в заздалегідь облаштовані траншеї;
пескоулавливатели монтуються в зонах розміщення водовідводів та інших подібних місць;
решітки фіксуються на жолобах.

Установка лінійної дренажної системи на ділянці своїми руками виконується, якщо:

кут нахилу поверхні становить більше 3° (в таких умовах можливе скидання води самопливом, яка без дренажу може просто вимити родючий шар грунту);
необхідно відвести воду від фундаменту в умовах тривалого випадання дощів;
необхідно відвести воду з рельєфних схилів території;

Дренажна система допоможе впоратися з надлишком вологи на садовій ділянці

споруди господарського призначення розміщені в одній площині з поверхнею дачної ділянки або нижче цього рівня;
існує необхідність захисту території дачної ділянки, а також в’їздів і мощених доріжок.

Установка дренажу ділянки під ключ: ціна робіт

Вода здатна зруйнувати фундаментну частину будинку, знищити деякі види рослин, вимити родючий грунт з ділянки і навіть спровокувати зсув. Осушення ділянки дренажем у комплексі з іншими захисними заходами дозволяє уникнути всіх цих проблем.

Список захисних заходів:

Виконання гідроізоляції фундаменту.

Захист гідроізоляційного шару від пошкоджень.

Монтаж дренажної системи у фундаменту.

Організація додаткового утеплення гідроізоляційної прошарку біля основи.

Будівництво утепленій отмосточной конструкції.

Установка дренажу ділянки під ключ.

Монтаж дренажної системи бригадою робітників

Всі пункти з цього списку (крім останнього) виконуються ще на етапі будівництва будинку. Ці роботи краще довірити професіоналам. Пристрій дренажної зливової системи можна зробити і самостійно, але для початку варто розібратися, яка вартість дренажу ділянки, виконуваного під ключ професіоналами. Це дозволить вам прийняти остаточне рішення щодо того, чи варто проводити укладання дренажних труб з геотекстилем або обмежитися поверхневим монтажем системи, який можна виконати і самостійно.

Організація дренажу ділянки (ціна послуг професіоналів):

Найменування схеми работУровень заглиблення труб, мДиаметр дренажних труб, ммХарактер дренажного шару, мЦена,
руб./пог.мПоверхностная0,4110 (геотекстиль)0,3 (гравійний щебінь)1000Рациональная1110 (геотекстиль)0,4 (гравійний щебінь) + 0,1-0,15 (пісок)1600Удобная
(1 колодязь ревізійний)1110 (геотекстиль, двустеннная)0,4 (гравійний щебінь) + 0,1-0,15 (пісок)1800Экологичная1110 (кокосове волокно)0,4 (гравійний щебінь)1550Бескомпромиссная
(1 ревізійний колодязь)1110 (Wavin, геотекстиль)0,4 (гранітний щебінь)2300

Установка дренажу на дачній ділянці: ціна елементів для системи

Незалежно від того, виконуються роботи по монтажу самостійно або із залученням фахівців, ви повинні перед установкою дренажної системи придбати всі необхідні для цієї процедури витратні матеріали.

Корисна порада! В цілях економії рекомендується купити дренажні колодязі та інші витратні матеріали заздалегідь. Головне при цьому – не помилитися з розрахунками. Якщо ви не впевнені, скористайтеся консультацією фахівця для складання попереднього кошторису. Середня вартість розробки проекту дренажної системи ділянки становить 15000 руб.

Розцінки на дренажні колодязі:

Тип колодцаПараметрыЦена, руб. Збірної (з бетонних кілець, діаметр 1 м). Комплектація: насос, люк з пластику, фіксатор для насоса, водовідведення (не більше 10 м)3 кольца360004 кольца40000Инспекционный (з пластикової труби, діаметр 0,315 м). Комплектація: люк з пластику, пластикове дно1 м66001,5 м69002 м77002,5 м79003 м8950

Середня ціна чавунних решіток для зливової каналізації у складі дощоприймачів – 3500 руб. На комплектацію може бути включена кошик для сміття і стінки.

Скільки коштує прокласти дренажні труби на дачі (ціна послуг):

Тип трубыТип установкиЦена, руб./пог.мГибкаяДренажная траншея500Мелкое заглиблення (0,5 м)700Заглубление нижче рівня промерзания1200ЖесткаяДренажная траншея700Мелкое заглиблення (0,5 м)950Заглубление нижче рівня промерзания1600

З таблиці видно, що вартість прокладки труб для дренажу ділянки залежить не тільки від рівня заглиблення, але і від типу матеріалу. Працювати з жорсткими трубами набагато складніше. Цей нюанс варто врахувати при виборі виробів.

Технологія установки дренажу навколо ділянки: як правильно робити систему

Найпростіша технологія, що описує, як правильно зробити дренаж ділянки дачного типу, передбачає відмову від використання жолобів.

Зверніть увагу! Поверхнева система в цьому випадку виконується нестандартним способом з мінімальними витратами, оскільки немає необхідності купувати в магазинах готові деталі. У процесі роботи використовуються підручні матеріали.

Простий пристрій дренажу ділянки дачного типу

Технологія створення поверхневого дренажу ділянки своїми руками:

По периметру території, яка потребує осушення, слід вирити траншеї. Вони повинні розташовуватися з урахуванням нахилу поверхні. Якщо ділянка горизонтальний, цей ухил потрібно сформувати самостійно. Оптимальні параметри розрахунку зливової каналізації: ширина траншей повинна становити 40 см, глибина – 50 див. Мінімальний кут нахилу поверхні (в бік виведення вологи з ділянки) дорівнює 30°.

Систему траншей потрібно з’єднати, після чого вивести в канаву або ж в накопичувальний колодязь. У цій зоні можна організувати штучний водойма невеликого розміру, наприклад, декоративний ставок, поселити там рослини, які люблять вологу.

Виконується перевірка системи на функціональність. Для цього в траншеї наливається вода і звіряється напрямок, в якому вона тече.

Формується насип на дні траншеї. Для початку потрібно організувати шар крупного щебеню, після чого йде прошарок дрібної.

Для дренажної системи часто використовуються труби з фільтром з геотекстилю

Захист фундаменту будинку: послідовність робіт з влаштування зливової каналізації

Технологія облаштування дренажної системи для захисту фундаменту передбачає використання лінійної конструкції:

У зонах, де здійснюється злив рідини з водостічних труб, провідних з дахів, виконується монтаж дощоприймачів. Для цих елементів потрібно заздалегідь викопати ями, які на 10 см перевищують показники глибини і ширини воронки водоприймача. Грати слід розташувати на 3 мм нижче рівня грунту.

Воронка встановлюється на бетонну основу таким чином, щоб залишилося достатньо місця для зняття ґрат і чищення водоприймача в разі необхідності. Занадто високо розміщувати даний елемент також не рекомендується, інакше рідина буде розбризкуватися по сторонах і толку від дренажу не буде.

Водоприймачів з’єднуються з жолобами для транспортування води. Для цього потрібно зробити відступ від фундаментної частини будинку на 1 м і викопати траншею. Її глибина підбирається з тим, щоб можна було встановити жолоб, і зверху ще залишилося 10 см запасу висоти. Такий же запас місця повинен бути і по ширині. Не забувайте про ухилі дренажної труби в бік колодязя.

Приклад влаштування зливової каналізації

Корисна порада! В процесі установки жолобів, які також поміщаються на бетонну подушку, рекомендується використовувати будівельний рівень. Бічні частини цих деталей для надійності можна зафіксувати за допомогою бетону.

Далі виконується установка грат, а на останньому жолобі системи повинна бути торцева заглушка. Помістіть по кутових частинах зливової каналізації пісколовки і колодязі, після чого можна приступити до з’єднання всіх елементів системи воєдино. На стиках допускається використання бітумної мастики, що виключить протікання.

Система повністю готова, залишилося лише її засипати грунтом, але так, щоб зберігся між поверхнею і гратами розрив у 3 мм.

Зливова каналізація відкритого типу з жолобами з бетону

Додаткові поради з облаштування дренажу садової ділянки

Жолоби, виготовлені з пластику, мають полегшена вага і невисоку вартість. Однак вони схильні деформаційних змін під впливом тиску, що чиниться бетоном і грунтом. Щоб виключити псування матеріалу, решітки для дренажу рекомендується фіксувати «на березі».

Система відведення води з ділянки відкритим дренажем нерідко промерзає в зимовий час. Щоб навесні зливова каналізація могла без зволікання виконувати свою роботу, трубу потрібно прикріпити до пескоулавливателю. Завдяки цьому система не буде сильно замерзати.

Використовуючи технологію, описану раніше, ви можете виконувати дренаж по периметру пішохідних доріжок. Бруковані майданчики і доріжки на ділянці також потребують відведення зайвої вологи, оскільки вода руйнівно діє на плитку та інші елементи (бордюри, клумби).
