Доводчики для вхідних дверей: пристрій, вибір і монтаж механізмів

Мабуть, сьогодні вже не побачиш в офісах, установах і виробничих будівлях вхідних дверей, не оснащені доводчиками. Ці пристрої управляють закриттям дверних полотен і оберігають дверну фурнітуру, замки і безпосередньо дверні конструкції від ударів і пошкоджень. З їх допомогою двері завжди повільно, але впевнено будуть приймати закрите положення. Доводчики для вхідних дверей різняться за типом пристрою та потужності, з урахуванням цього їх встановлюють на різні за вагою двері — від легких конструкцій до масивних металевих дверей.

Доводчики керують закриттям дверей і оберігають дверну фурнітуру, замки і конструкції від ударів і пошкоджень

Доводчики для вхідних дверей: види механічних пристроїв

Враховуючи спосіб і місце кріплення доводчиків для вхідних дверей, їх поділяють на такі групи:

• верхні доводчики;
• нижні (підлогові) доводчики;
• приховані (рамні) доводчики.

Верхні доводчики досить поширені і універсальні дверні пристрої. В основному використовують такі дверні доводчики для вхідних дверей в будівлю. Відрізняються нескладним монтажем: тяга і важіль фіксуються на перемичці дверної коробки, а корпус — на внутрішній верхній поверхні полотна дверей.

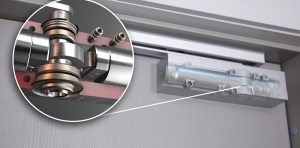

Дверний доводчик зі ковзної тягою — вид у розрізі

Пристрій доводчиків дверей верхнього кріплення, пропонованих різними виробниками, може відрізнятися принципом функціонування. Популярністю користується механізм з важільним приводом і зубчастою шестірнею. Інший актуальний варіант — доводчик зі ковзної тягою і кулачковою шестірнею.

Що стосується прихованих доводчиків для міжкімнатних дверей, то їх монтують на етапі виробництва самих дверей, нижні доводчики встановлюють на підлозі, роблячи їх майже невидимими.

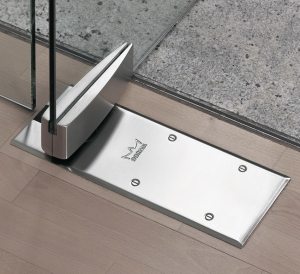

Нижня петля скляних дверей, оснащена підлоговим доводчиком

Пристрій і принцип роботи дверного доводчика

Пристрій дверного доводчика входять важільна тяга і безпосередньо корпус з механізмом, що дозволяє двері прийняти закрите положення. Механізм складається з досить потужної пружини, стискуваної внаслідок зусилля приводу поршня. Пружина, виконана, як правило, із сталі, укладена в особливу капсулу. Капсула містить масло, яке за повернення пружини в початкове положення, переміщається по гідравлічним каналах в робочу ємність. Така технологія забезпечує плавне і м’яке закривання дверей.
Регулювання доводчика двері здійснюється за рахунок спеціально призначених гвинтів, що знаходяться у торці корпусу. Гвинти при обертанні змінюють поперечний переріз каналів, що впливає на швидкість переміщення масла і відповідно на темп закриття дверей.

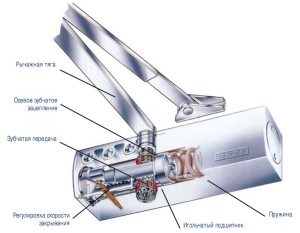

Конструкція доводчика з важільною тягою

Вдосконалені моделі дверних доводчиків мають клапан додаткового аргументу, що дозволяє притримати рух полотна. Це відбувається при відкритті дверей вже на 70 градусах до моменту закриття, а перед самим закриттям (коли залишається до 15 градусів) рух прискорюється, що сприяє щільному натисненню двері. Завдяки такій конструкції доводчик справляється з зусиллям замків на дверях і долає повітряний опір, що утворюється при закриванні.

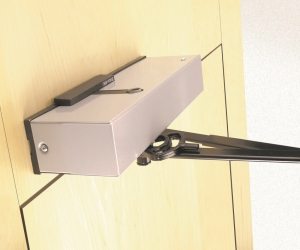

Доводчик забезпечить м’яке і плавне відкривання і закривання дверей

Існують моделі доводчиків, наділені додатковою функцією блокування руху дверей. Така система регулює мимовільне закриття дверей. Дуже зручна, у разі, коли в приміщення необхідно внести габаритні предмети (меблі, побутову техніку тощо). Двері відкривається на 90 і більше градусів і фіксується до моменту, поки її не підштовхнути для закривання, після чого механізм доводчика забезпечить її плавне і безшумне закривання.
Дверні доводчики можуть виконувати ряд додаткових функцій, серед яких затримка ходу двері на 30 секунд, координатор закриття полотен для моделей дверей, які мають більше однієї стулки, амортизатор різкого розорювання (демпфер).

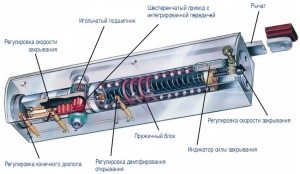

Конструкція дверного доводчика на основі кулачкового приводу

Вибір моделі з характеристиками дверних доводчиків

Однією з основних характеристик, по якій роблять вибір дверних доводчиків, є їх потужність. У зв’язку з цим слід брати до уваги розміри і масу дверних конструкцій. Доводчики для вуличних дверей, що володіють вагомими розмірами, підбирають більш потужні, іноді використовують відразу два доводчика. Доводчики для міжкімнатних дверей можуть бути менш потужними і встановлюватися верхнім способом кріплення. Правильно вибраний доводчик забезпечить двері коректну і довговічну експлуатацію.

Підбираючи доводчики на металеві двері необхідно дізнатися, який режим експлуатації необхідних аналогів. Механізми доводчика повинні забезпечити справну роботу пристрою при низьких і високих температурах. Існують моделі, що витримують сильні морози (до -40ºС) і спеку (+65ºС).

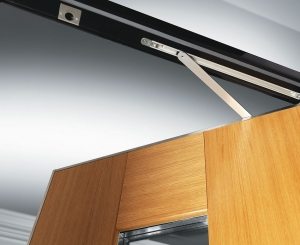

Прихований доводчик, вбудований в дверну коробку

Корисна порада! Якщо двері, на яку підбирається доводчик, має нестандартні розміри за висотою більше 2,5 м, рекомендується вибирати модель пристрою класом вище, що гарантує запас міцності.

Існує таблиця європейських стандартів класифікації дверних доводчиків. Класи пристроїв маркуються літерами EN і цифрами 1-7, якими позначають ступінь зусилля пружини механізму. Виходячи з таблиці, найбільш потужними моделями є доводчики класу EN7. Вони підходять для важких дверних конструкцій при ширині полотна понад півтора метрів.

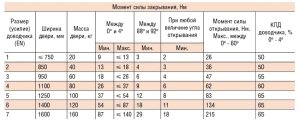

Таблиця підбору типорозміру доводчика по EN

Як встановлювати дверні доводчики

Як встановити доводчик на двері правильно? Для цього необхідно, щоб були врізані якісні дверні навіси і сама двері була встановлена без перекосів. Слід уникати встановлення потужного доводчика на пластикову двері, володіє легкою вагою або вузькою конструкцією. В такому випадку це позначиться на терміні експлуатації дверей і застосуванні додаткового зусилля при її відкриванні. Це також стосується і установки доводчиків для скляних дверей.

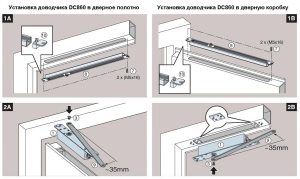

Принцип встановлення прихованого доводчика

Доводчики монтуються на самі двері або на дверну коробку і можуть бути встановлені внутрішнім способом і зовнішнім. Всі вироби комплектуються схемою монтажу і інструкцією регулювання доводчика двері. Схема виконана в натуральну величину, що дуже зручно для безпомилкового кріплення. Схема фіксується за допомогою скотча прямо на двері, за нею розмічаються місця отворів. Виконуючи всі вказівки інструкції, закріплюється корпус пристрою.

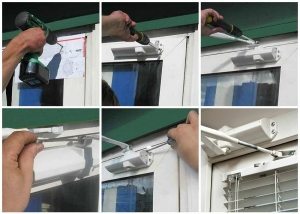

Установка важільного доводчика на пластикову двері

Як тільки механізм пристрою буде закріплений, починають установку важільної ковзної тяги. До її складу входять дві половини, сполучені між собою різьбленням. Довжина важеля регулюється з урахуванням кута відкривання дверей на 90 градусів. Якщо монтаж дверного доводчика здійснено правильно, двері закривається рівномірно і безшумно.

Корисна порада! Дотримання інструкції виробника з експлуатації і дверних доводчиків сприятиме коректної і тривалу роботу пристрою з перших хвилин монтажу.

Різні варіанти монтажу доводчиків

Якщо ви не зовсім впевнені у своїх вміннях або у вас відсутні необхідні інструменти для монтажу, слід звернутися за допомогою до фахівців.
Як відрегулювати доводчики дверей

Стаття по темі:

Установлення міжкімнатних дверей своїми руками. Дивитися відео від А до Я. Збірка дверної конструкції. Нюанси монтажу. Кріплення навісів. Врізка фурнітури.

Що стосується регулювання доводчика дверей, то у пристрої є два гвинти для різних етапів закривання. З їх допомогою відбувається регулювання. Перший діапазон закривання — основний рух двері, другий — доведення дверей у закрите положення починаючи з кута 15-20 градусів перед самим закриттям (доведення-прихлоп).

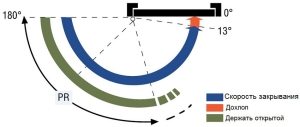

Варіанти регулювання доводчика

Спочатку встановлюється кут відкривання дверей. Для цього за допомогою гвинта вибирають потрібне положення 90 або 180. Після цього встановлюється швидкість руху дверного полотна, яка регулюється другим гвинтом. Двері відкривають на встановлений кут і відпускають, а з допомогою обертання другого гвинта регулюють рівномірність ходу на останніх градусах і виникає прихлоп.

Регулюючи двері самостійно слід пам’ятати, що не варто обертати гвинт з великим зусиллям. Поворот гвинта на чверть дає помітний ефект уповільнення ходу двері.
В процесі роботи механізму проводять регулювання дверного доводчика своїми руками. Якщо монтаж і експлуатація доводчика здійснюються вірно, то регулювання знадобиться лише при зміні температури повітря.

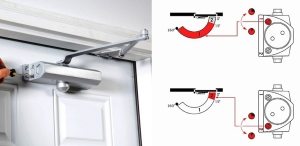

Принцип регулювання дверного доводчика

Правильний процес експлуатації дверного доводчика

Правильне функціонування доводчика допоможе механізму служити довго. При експлуатації доводчика не рекомендується:

• докладати зусилля для швидкого закривання;
• підпирати або примусово гальмувати хід дверей;
• розгойдуватися на двері або смикати за важіль пристрою.

Невиконання цих рекомендацій призведе до швидкого виходу з ладу сальников доводчика, поломки поршня або шестерні.

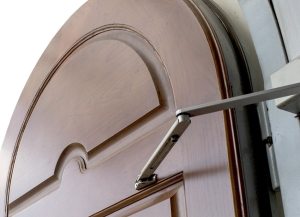

Вибираючи доводчик, необхідно враховувати розміри і масу дверної конструкції

В разі поломки доводчика ремонт обходиться дорого, при цьому тривала робота механізму після нього не гарантується. Доведеться купувати новий пристрій.

Корисна порада! Вибираючи доводчик для дверей, враховуйте необхідність частого застосування режиму відкритої двері, віддаючи перевагу пристрою з функцією «Hold-open/Delay».

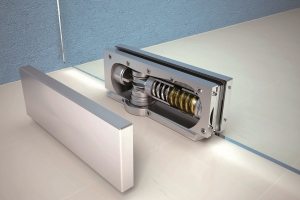

Доводчик для скляних дверей

Якщо в силу обставин, що склалися, двері часто доводиться тримати відкритими (наприклад, при переїзді або прибиранні), рекомендується встановити модель доводчика з функцією затримки двері у відкритому стані. З його допомогою двері буде фіксуватися на деякий час у відкритому положенні. Такі довідники оснащені додатковим важелем, що перекриває потік масла, у результаті чого пружина не розтискається і двері залишається відкритою в потрібному вам положенні.

Додаткову інформацію про пристрої можна отримати, ознайомившись з відео доводчиків дверей.

Встановивши на своїх вхідних і міжкімнатних дверях доводчики, ви назавжди позбавитеся від ефекту «ляскаючих дверей».
