Димар для газового котла. Вимоги безпеки і ефективність

Димар для газового котла. Вимоги безпеки і ефективність

Найбільш зручним і прийнятним за ціною способом опалення вважається газове обладнання. Більшість споживачів, що проживають за межею міста, користуються саме такими методами для обігріву приміщень. Для цього лише необхідно правильно встановити котел, але також організувати якісний відвід всіх шкідливих продуктів згорання. Для цього потрібно знати, як влаштований димар для газового котла. Вимоги, що пред’являються до подібних елементів опалення досить жорсткі, тому їх дотримання обов’язкове.

Зовнішній і внутрішній димоходи з металу

Основні конструкції димарів та їх елементи

Для спорудження димохідної системи може використовуватися кілька варіантів конструкцій. Вони можуть бути виконані з:

• цегли;
• азбесту;
• металу;
• кераміки;
• пластика.

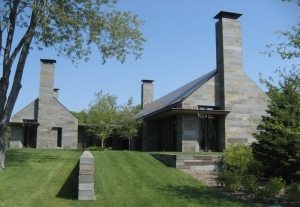

Димар виконаний в одному стилі з фасадом будинку

Цегляний димар

Для зведення димохідної системи використовується спеціальний вогнетривка цегла. Температури всередині готової труби настільки висока, що застосування звичайного червоної цегли недостатньо. Він має пористу структуру, в яку легко проникають продукти згоряння разом з водяною парою. Такий процес призводить до швидкого руйнування цегляної кладки. Використання вогнетривких матеріалів забезпечить більш довгу експлуатацію конструкції.

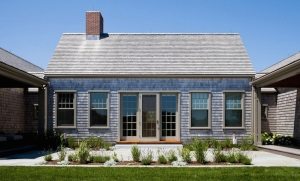

Внутрішній димар облицьований клінкерною цеглою

Металева конструкція

При використанні металу для організації димопровода потрібно подумати про якісної, надійної теплоізоляції. Місця, дотичні з покрівлею, ізолюють особливо ретельно. Саме тут можливе зіткнення, нагрітої відпрацьованими газами, труби з дерев’яними частинами даху, що може призвести до займання та пожежі.

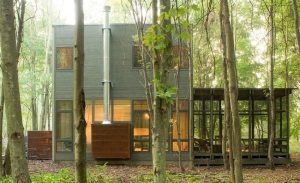

Зовнішній металевий димар

У деяких випадках металева труба використовується разом з цегляною конструкцією. Така система надійніша. Внутрішня поверхня труби з металу захищає від відкладення відпрацьованих речовин на стінках. У таких системах тяга набагато краще, ефективність роботи котла максимальна.

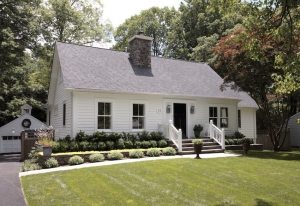

Металевий димар в цегляній конструкції

Пластикова димохідна система

Сучасні розробки з пластику теж можуть служити в якості димоходу. Їх зазвичай використовують з конденсаційними газовими котлами. Пластикові частини являють собою елементи труб, виконаних за типом сендвіч-панелей. Вони вставлені один в одного, а простір, отримане між ними, заповнюється спеціальним матеріалом з високими теплоізоляційними властивостями.

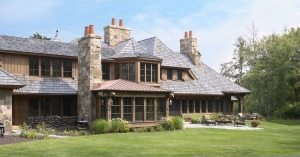

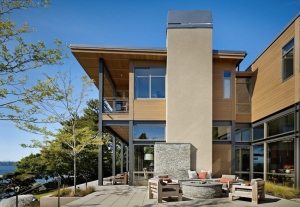

Зовнішня димохідна система

Для ізоляції зазвичай використовується кам’яна мінеральна вата. Сама димохідна система може бути зібрана всього за кілька годин і буде мати естетичний зовнішній вигляд. Переваги такого димопровода: хороша стійкість до руйнівних впливів.

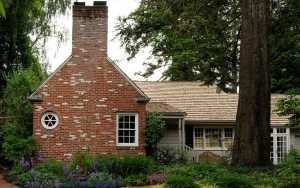

Димар зроблений в одній площині з фасадом

Кераміка і азбест

Спосіб облаштування з кераміки не має широкого розповсюдження, тому що подібні матеріали вже морально застаріли. Але вони володіють достатньою надійністю і пожежобезпечність. Їх монтаж простий, а вартість невисока.

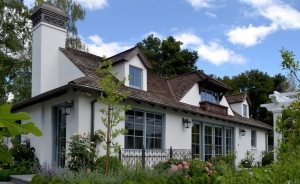

Димар пофарбований в один колір з фасадом

Азбест раніше використовувався як найдешевший матеріал. Однак низька міцність, неестетичний зовнішній вигляд теж змусили подібні варіанти облаштування піти в минуле.

Корисна порада! Для вибору оптимального варіанту споруди димоходу необхідно знати регламентовані правила, всі існуючі норми її експлуатації.

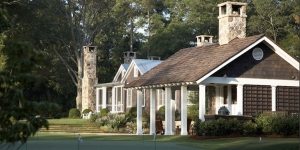

Димоходи виконані з каменю

Типи облаштування: внутрішній і зовнішній

Димохідну систему можна розташувати всередині опалювального приміщення і зовні. Внутрішня конструкція зазвичай ізолюється тільки за межами приміщення та в місцях проходження її через покрівлю. Зведення такої системи більш складний процес, для якого повинні бути виконані спеціальні ходи в стельових перекриттях і покрівельних елементах. Обслуговування такого димоходу теж може викликати складності.

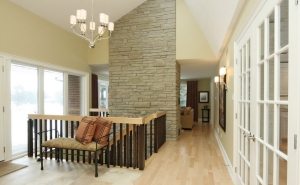

Внутрішній димар поруч зі сходами

Оптимальним варіантом вважається облаштування системи відводу диму способом прибудови до будинку. Пристрій такої конструкції значно простіше, але вона вимагає ретельного утеплення по всій довжині. Експлуатація та обслуговування такого димоходу не завдасть труднощів своєму власникові, а дотримуючись вимоги для димоходів газового котла домогтися високої ефективності його роботи.

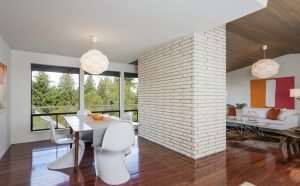

Внутрішній димар у вітальні

Основні елементи димоходу

Всі існуючі варіанти облаштування димохідної системи, крім цегляного, мають на увазі наявність деяких обов’язкових елементів. Підбирати їх потрібно у відповідності з розробленою схемою. Знадобляться:

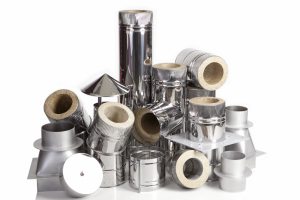

Складові елементи димоходу

Димар для газового котла. Вимоги, що пред’являються до конструкцій

Правильне пристрій димохідних конструкцій має повністю відповідати вимогам СНиП 2.04.05-91, всі тонкощі повинні бути враховані, щоб безпека перебувала на найвищому рівні. Від точного виконання чинних нормативів і правил може залежати безпека, здоров’я людини. В результаті виконання всіх норм якість роботи газового котла теж буде вище.

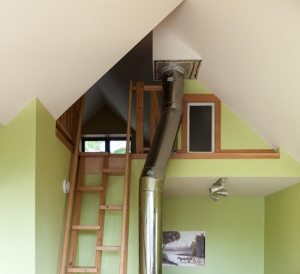

Внутрішній металевий димар

Основні вимоги для димоходу газового котла включають наступні моменти:

• димар оснащується складальником вологи, устанавливающимся в нижній частині труби;
• забезпечується максимально можлива герметичність для більш якісної тяги;
• контролюється вертикальність конструкції, дозволений ухил не може бути більше 30 градусів;
• труба, що з’єднує котел з димоходом, повинна в своєму складі мати вертикальну частину;
• уздовж стін і перекриттів, де проходить димохідна система, повинен прокладатися негорючий ізолюючий матеріал;
• маківка димаря повинна бути вище покрівлі не менше ніж на метр.

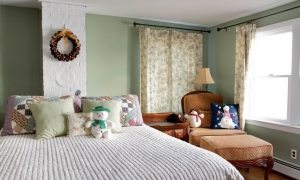

Цегляний димар в інтер’єрі спальні

Категорично заборонено

• встановлювати на оголовок димоходу всілякі дефлектора і інші елементи;
• споруджувати більше 3-х поворотних колін;
• влаштовувати димар в приміщеннях, де немає вентиляції;
• використовувати для облаштування конструкції пористі матеріали;
• прокладати весь димохід через житлові кімнати.

Корисна порада! У кожного виробника димохідних конструкцій існує інструкція по збірці, дотримуватися якої обов’язково. Такі інструкції узгоджуються з контролюючими та обслуговуючими організаціями.

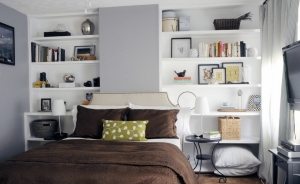

Внутрішній димар пофарбований сірою фарбою

Спорудження димоходу для газового котла. Вимоги до монтажу

Як вже говорилося, монтаж димопровода може вироблятися всередині і зовні приміщення. Для кожного способу існують окремі етапи конструювання.

Схема влаштування димоходу

Внутрішнє пристрій. Етапи робіт

Як видно, особливо складних, вимог для димоходу газового котла не існує.

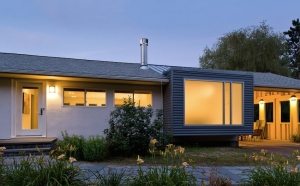

Труба димоходу з нержавіючої сталі

Корисна порада! Дотримання перерахованих вище етапів дозволить організувати ефективну роботу обладнання і правильне виведення шкідливих продуктів згорання.

Зовнішній димохід

Зовнішнє пристрій. Порядок складання

Порядок складання зовнішнього димопровода практично нічим не відрізняється від етапів спорудження свого внутрішнього побратима. Єдина відмінність, що вихідний отвір буде знаходитися внизу будинку в районі фундаменту і потрібно ізоляція труби по всій довжині. Зовнішню конструкцію рекомендують фарбувати спеціальної, стійкої до підвищених температур, фарбою. Вона створить хороший захист від зовнішніх впливів.

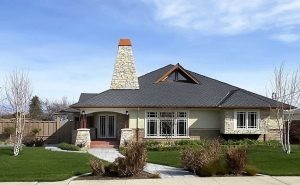

Труба димоходу виведена вище коника даху

Відведення продуктів згорання від настінних котлів

Для настінного газового котла фахівці рекомендують використовувати двоконтурні труби. Такий спосіб облаштування отримав назву – коаксіальний димохід. Він являє собою дві вставлені одна в одну труби, через одну з яких в систему надходить кисень, необхідний для підтримки вогню, а через іншу виводяться залишки відпрацьованого газу. Монтаж коаксіальної системи проводиться досить просто.

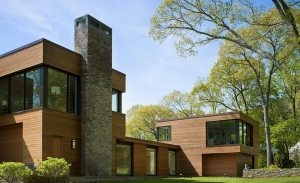

Кам’яний димар на фасаді із сайдинга

Тепер інформації, про спорудження димоходу цілком достатньо, щоб можна було його зібрати своїми руками. А скориставшись послугами майстрів, здійснювати ретельний контроль над проделываемой роботою.
