У даній статті буде докладно розглянуто бетонний і пластиковий дренажний колодязь для дощової каналізації як один з варіантів системи, призначеної для заміських ділянок. Ви зможете ознайомитися з основною класифікацією, дізнатися характеристики конструкцій, їх особливості, переваги та недоліки. Цей матеріал допоможе вам розібратися з технологією облаштування подібної системи на території свого дачного ділянки.

Зливова каналізація на ділянці

Бетонний і пластиковий дренажний колодязь для дощової каналізації: класифікація

Після весняного танення снігів або рясних опадів вода може накопичуватися на ділянці. Якщо рідина затримується в будинку тривалий час, волога здатна розмити грунт, що знаходиться під ним, і зруйнувати фундамент. Вплив підвищеної вологості веде до формування тріщин на підставі будівлі і на його стінах, що в кінцевому підсумку може призвести до обвалення.

Візуалізація системи дренажу на присадибній ділянці

Зверніть увагу! Організація зовнішньої зливової каналізації на ділянці повністю вирішує цю проблему і виключає всі наслідки, пов’язані з нею. Вся зайва волога буде стікати в колодязь, звідки вона буде виводитися природним шляхом.

Особливості зливової каналізації навколо будинку: загальні положення

Якщо ви правильно спроектируете і виконайте зливову каналізацію в приватному будинку, ця система забезпечить збирання дощових і талих вод з поверхні ґрунту і дахів будинків, а також організує ефективне відведення зайвої вологи з ділянки.

Місцем для відведення рідини з зливової системи може служити:

• грунт (конструкція типу септика);
• найближчий водойму (річка, озеро);
• яр;
• домашня каналізаційна система.

Існує дві технології влаштування зливової каналізації в приватному будинку. Один різновид системи відноситься до лінійного типу конструкцій, інша – до точкового.

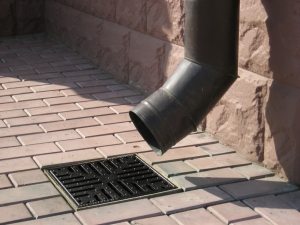

Зливова каналізація здатна ефективно попередити негативний вплив надлишку атмосферних опадів

Конструкція, діюча за лінійним принципом, забезпечує збір і транспортування зайвої вологи не тільки з дахів, але і з інших поверхонь на ділянці:

• паркувальних майданчиків;
• вимощення;
• мощених доріжок і т. п.

На відміну від каналізації точкового типу, в даному випадку для збору води використовуються не воронки дощоприймачів, а жолоба. Ці елементи системи монтуються врівень з тротуарним покриттям у відповідності із загальним ухилом. Конструкція оснащується фільтрами і накривається спеціальними гратами.

В основі дії точкового каналізації лежить кілька дощових приймачів. У них здійснюється збір рідини, що стікає по жолобах з даху будівлі. Секрет монтажу полягає в тому, щоб правильно об’єднати всі елементи системи в одну велику магістраль. По ній вода буде переміщатися в дренажні колодязі для зливової каналізації.

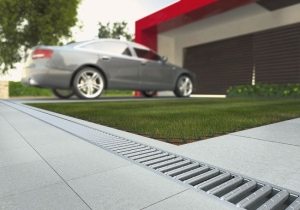

Лівневка є невід’ємним атрибутом благоустрою території житлової

Потім здійснюється попереднє очищення рідини і скидання її в спеціально відведене для цього місце.

Корисна порада! При монтажі дощових приймачів обов’язково встановлюйте на них грати, а також фільтруючі пісковловлювачі для зливової каналізації. Ці елементи будуть затримувати великий сміття і пісок. Ціна пісковловлювачів коливається в діапазоні 800-2500 руб./шт.

Види колодязів зливової каналізації для приватного будинку

В першу чергу класифікаційне поділ зливових колодязів на групи здійснюється на основі матеріалу, з якого вони виконані. Матеріал виготовлення безпосередньо впливає на властивості колодязя і визначає його характеристики як технічні, так і експлуатаційні. Найпоширенішими і найбільш використовуваними системами є пластикові та бетонні вироби.

Класифікація дренажних колодязів для відведення грунтових вод за типом конструкції виглядає наступним чином:

• поглинальні;
• оглядові;
• приймальні.

Пластикові різновиди систем мають розширену лінійку конструкцій, завдяки практичності і універсальності матеріалу, з якого вони виготовлені.

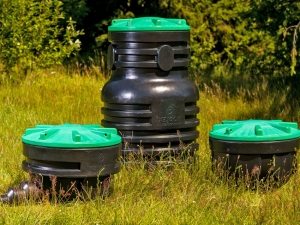

Основна функція дренажних колодязів – контроль роботи і своєчасне очищення від засмічення дренажних труб

Крім цього конструкції очисних споруд зливової каналізації можуть бути:

• монолітними (бетонні);
• розбірними (пластикові).

У кожному з випадків ви маєте справу з певними перевагами і недоліками.

Пластикові дренажні колодязі та їх особливості

Колодязі з розбірною конструкцією, виготовлені на основі пластику, складаються з декількох елементів:

• днища;
• шахти;
• каналізаційного люка.

Шахта відноситься до найважливішої деталі виробу. Вона являє собою гладку, а в деяких випадках гофровану трубу для зливової каналізації з товстими стінками і великим діаметром.

Корисна порада! Використовуйте у своїй роботі труби з гофрованою поверхнею, оскільки вони знижують навантаження, які впливають на дно колодязя в процесі його експлуатації.

Оглядовий колодязь призначений для огляду і прочищення дренажної системи

Для виготовлення дна і каналізаційного люка в таких конструкціях виробники використовують матеріал штучного походження, що володіє підвищеним запасом міцності – поліпропілен. В залежності від місця установки дренажного колодязя підбирається люк певного рівня міцності. Деякі з них комплектуються для зручності сходами.

У продажу можна знайти люки, призначені для:

• паркових зон;
• тротуарів та пішохідних доріжок;
• автомобільних магістралей;
• автомобільних доріг, розміщених у міській межі.

В якості матеріалу для виготовлення пластикових колодязів використовується три види сировини:

• поліетилен;
• полівінілхлорид;
• поліпропілен.

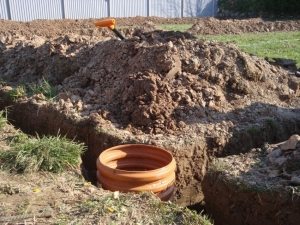

Монтаж системи водовідведення

Вибір матеріалу також диктується місцем розміщення системи та її призначенням. За бажанням при монтажі вироби може бути виконана установка дренажного насосу для колодязя.

Види дренажних насосів для відкачування води з колодязя

Відповідно з типом установки, для обслуговування дренажних систем можуть використовуватися глибинні і поверхневі насоси. Занурювальні моделі при монтажі поміщаються безпосередньо в товщу води з допомогою троса. Досягнувши необхідної позначки, пристрій закріплюється. Цей вид насосів розташовується на глибині дренажного колодязя з відступом від дна приблизно на 50-100 див.

Переваги моделей заглибних:

• компактні розміри й полегшена вага;
• тривалі терміни ефективної служби без сервісного обслуговування;
• широкий спектр можливостей (здатність працювати з рідинами різної ступенем забруднення);
• високий ККД (40 м3/год);
• поплавкові захист спрощує систему використання;
• пристрій може бути автоматизовано за рахунок підключення до інших систем.

Занурювальні насоси призначені для відкачування як чистих, так і забруднених рідин і стічних вод

До недоліків пристроїв можна віднести невеликий натиск, особливо якщо насос встановлюється на значну глибину. Коли перекачується рідина, процес фільтрації води неможливий, а це ускладнює роботу системи.

Зверніть увагу! Занурювальні моделі можуть мати вібраційний або відцентровий принцип дії. У першому випадку ви отримуєте доступність, у другому – високий ККД.

В дренажних системах для відведення ґрунтових вод можуть використовуватися і поверхневі насоси, які характеризуються:

• високим напором;
• тривалими строками служби;
• доступною вартістю;
• економічністю щодо споживання електричної енергії.

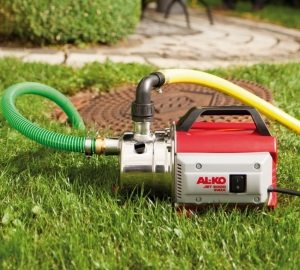

Поверхневі насоси дозволяють викачувати воду навіть з невеликої глибини

У поверхневих насосів є і недоліки: високий рівень шуму в процесі роботи та обмеження щодо глибини всмоктування. Такі пристрої не можуть ефективно здійснювати роботу, якщо глибина колодязя перевищує 8 м.

Специфічність поглотительных дренажних колодязів та інших систем з пластику

Оглядові дренажні колодязі використовуються для того, щоб здійснювати зоровий контроль стану системи. Завдяки цьому ви можете:

• контролювати роботу системи та її безперебійність;
• виконувати роботи по сервісному обслуговуванню;
• своєчасно виконувати чищення труб і відслідковувати стан, в якому вони знаходяться.

Такий колодязь має стандартне будова. Винятком є днище, яке в цьому випадку має лотковую частина, де розташовані канавки.

Колодязі поглинального типу застосовуються, коли ділянка не має в своєму розпорядженні умовами для відводу води. Подібні моделі не мають у своєму складі дна. Внизу конструкції розташовується піщана та щебенева подушка, які виконують функцію фільтрів, пропускаючи очищену воду в грунт.

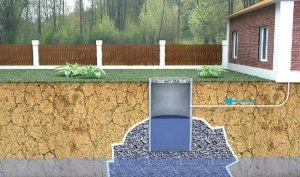

Принцип роботи поглинального дренажного колодязя

В таких умовах може статися обвал ґрунту. Щоб цього не допустити, фахівці рекомендують використовувати колодязі з пластику круглої форми. Якщо передбачається будівництво поглинального колодязя прямокутної або квадратної форми, слід звернути увагу на інші матеріали, наприклад, цегла або бетон.

Прийомні колодязі зливової каналізації діють за принципом накопичення рідини з подальшим відведенням. Для цих цілей може використовуватися не тільки дренажна система, але і природні водойми, а також канави.

Зверніть увагу! Такі конструкції обов’язково мають глухе дно і кришку без отворів, оскільки, нагромаджуючись в системі, вода може її повністю наповнювати.

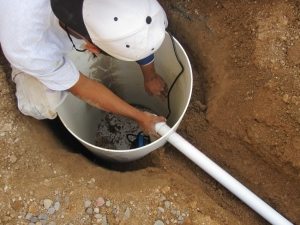

Установка зливового колодязя

При облаштуванні такого дренажного колодязя з пластику, врізка труб здійснюється на певному рівні. Від дна слід відступити не менше 40 см, щоб забезпечити достатньо простору для осідання піску та інших домішок, які можуть міститися у воді.

Переваги і недоліки дренажних колодязів з пластику, ціна конструкцій

Власники заміських будинків воліють купити дренажний пластиковий колодязь, ніж займатися складною установкою бетонної конструкції. І тому є кілька пояснень, оскільки пластикові конструкції:

• володіють невеликою вагою, а, отже, їх монтаж обходиться без застосування спеціальної техніки та значних зусиль;
• повністю непроникні;
• відрізняються підвищеною витривалістю (строки служби досягають 40 років);
• не бояться впливу погодних умов;
• легкі в експлуатації.

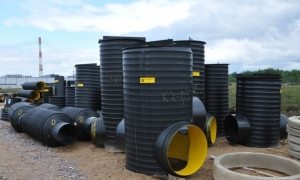

Зварні пластикові колодязі для водопроводу та каналізації

Незважаючи на великий список переваг перед бетонними колодязями, системам з пластику притаманні деякі мінуси:

• висока ціна в порівнянні з виробами з бетону;
• при влаштуванні зливової каналізації колодязі з пластику можуть встановлюватися на глибину не більше 15 м. стосовно бетонних конструкцій істотних обмежень по глибині немає;
• всі монтажні роботи повинні здійснюватись уважно і акуратно, оскільки існує ймовірність деформувати пластик.

Середня ціна пластикових дренажних колодязів:

Тип конструкцииГабариты колодязя, смЦена, руб. Дренажный34х1002600-2850Накопительный (з поліетилену)60х1008200-8700Смотровой30х602300-2600Распределительный80х1008650-9200

Особливості дренажних колодязів з бетонних кілець

Так само як і у випадку з пластиковими системами, колодязі, виготовлені на основі бетонних кілець, виконують функцію відведення води. Сучасний асортимент конструкцій включає аналогічні різновиди оглядових, накопичувальних і поглотительных колодязів, що діють за тим же принципом, що й описані раніше вироби з пластику.

Зверніть увагу! Існує ще один різновид колодязів з бетону – поворотні. При організації зливової каналізації в приватному будинку своїми руками, такі конструкції встановлюються в зонах, де труби системи з’єднуються під кутом.

Переваги виробів з бетону:

• монтаж здійснюється за один день;
• конструкції повністю герметичні;
• не потребують постійного догляду;
• мають невисоку вартість;
• не висувають особливих вимог до типу грунту (можуть встановлюватися навіть у зонах з спучуючих або рухомим грунтом).

Облаштування бетонного каналізаційного колодязя

До недоліків можна віднести тільки велику вагу, через що роботи по влаштуванню дренажного колодязя з бетонних кілець не обходяться без залучення фахівців і використання важкої техніки.

Розцінки на будівництво колодязя з бетону:

Найменування конструкцииТип колецОбщий обсяг, м3Высота, мДиаметр, мЦена, руб. Колодязь з 3-х колецКС 10-92,12,8125000 Колодязь з 4-х колецКС 10-92,83,7130000 Колодязь з 2-х кілець і добірного кольцаКС 15-932,41,530500

Ціна дренажних колодязів з бетону, зазначена в таблиці, включає витрати на матеріали і оплату роботи фахівців.

Стаття по темі:

Септик з бетонних кілець своїми руками, схема будівництва. Застосування пристрою для приватного будинку, котеджу, дачі. Нюанси укладання бетонних кілець у котловани для очисних пристроїв.

Рекомендації по влаштуванню дренажного колодязя своїми руками

Слід пам’ятати, що зливова каналізація є системою труб і інших елементів, спрямованих на виведення зайвої рідини з ділянки. Її основні складові:

• жолоби і лотки, які використовуються для відведення рідини;
• труби, по яких вода транспортується в потрібне місце;
• дощоприймачі, укомплектовані решітками;
• оглядові колодязні конструкції для контролю системи;
• накопичувальні конструкції, що збирають стоки з усієї системи;
• фільтруючі елементи (пескоулавливатели).

Зверніть увагу! Перед початком проведення робіт обов’язково ознайомтеся зі Сніпами: ухил зливової каналізації на 1 метр, як і зона розміщення колодязя, а також інші параметри системи повинні відповідати нормативним вимогам.

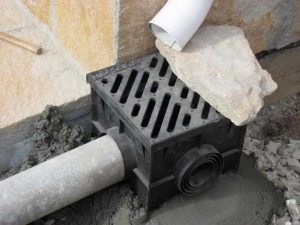

Збереження і цілісність фундаменту і вимощення заміського будинку забезпечується установкою пластикових дощоприймачів

Велика частина систем забезпечується додатковими комплектуючими деталями, що забезпечують зручність експлуатації. До таких комплектуючих відносяться системи сигналізації, оповіщають про переповнення колодязя або про наявність засмічень в зливової каналізації.

Монтаж цих деталей здійснюється в колодязях накопичувального та оглядового типу. Подібні системи оповіщення в значній мірі спрощують обслуговування каналізації.

Розрахунок зливової каналізації: Бніп та підготовка

Перед тим як приступити до облаштування дренажного колодязя своїми руками, слід виконати ряд підготовчих дій:

• визначитися типом конструкції;
• виконати розрахунок;
• здійснити закупівлю правильних матеріалів;
• підготувати майданчик для будівництва.

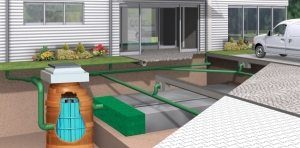

Сучасна система збору і відводу поверхневого стоку води

Розробка проекту здійснюється відповідно до умов, що диктуються вашим ділянкою, а саме:

• характером розміщення підземних комунікаційних систем;
• річних, а також сезонним кількістю опадів;
• інтенсивністю, з якої випадають опади у вашому регіоні;
• площею дренажу;
• типом покриття, присутнього на території, що підлягає осушення;
• обсягами стоків, включаючи зливові води і рідина, що надходить з покрівлі.

На підставі всіх перерахованих умов, а також пропускної здатності, якою володіють водостоки з дахів, обчислюється діаметр труб для системи. Обов’язково враховуйте при розробці плану прокладки трубопроводу специфічність рельєфу, що знаходиться в зоні будівництва каналізації.

Найчастіше для будівництва на приватних територіях використовуються труби, діаметр яких складає 10-15 см. При цьому у відповідності з вимогами Сніп, ухил дренажної труби на 1 метр повинен бути мінімум 8 мм.

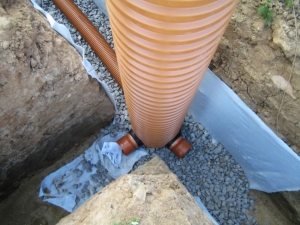

Монтаж системи зливової каналізації

Тими ж нормативними документами регламентується та глибина монтажу труб. Якщо ви закупили елементи з діаметром не більше 20 см, їх потрібно закладати в грунт на глибину 30 см і більше. Прокладання каналізаційної системи в північних регіонах повинна здійснюється нижче рівня промерзання грунту.

Корисна порада! Щоб зменшити необхідну за нормами глибину пролягання труб, використовуйте утеплювальний матеріал.

Монтаж дренажного колодязя: як встановити зливову каналізацію

Багато намагаються виконати установку на своїй ділянці дренажного колодязя своїми руками, як зробити цю процедуру правильно, описує дана покрокова схема:

• виконується установка зовнішньої системи водовідведення, а саме водостоків з дахів, а також жолобів каналізації лінійного типу;
• керуючись попередньо складеними розрахунками і планом, необхідно сформувати в ґрунті траншеї під укладання трубопроводу на відповідній глибині;
• на дні траншеї організується подушка з піску з підтриманням необхідного ухилу;
• виконується монтаж лотків або труб, після чого всі ці елементи з’єднуються між собою в єдину систему;
• здійснюється установка дощоприймачів під водостоками, розташованими з зовнішньої сторони. Дані елементи потрібно як слід герметизувати, не забувши встановити збірники для сміття та решітки;

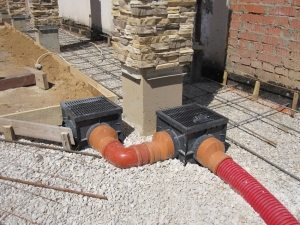

Установка дощоприймачів під водостоками

• для монтажу дренажного колодязя потрібно вирити котлован. Конструкції оглядового типу встановлюються в тих місцях, де відбувається розгалуження трубопроводу, а також пролягають довгі ділянки одинарних труб. Для розміщення колекторних колодязів підходять зони об’єднання декількох гілок. Якщо здійснити правильний розподіл елементів системи, вона буде ефективною і прослужить довше.

Всі елементи системи потрібно з’єднати між собою і перевірити цілісність, провести випробування. Після цього траншеї засипаються землею і ущільнюються.

Насос і кільця для дренажного колодязя: як зробити правильний вибір матеріалів

Для виготовлення бетонного колодязя використовуються готові кільця певного розміру.

Розмірні параметри бетонних кілець:

НаименованиеМаркировкаШирина, смДлина, смОбъем, м3Высота, смВес, кгКС 7380700,0529130984700,1589380684700,159250 КС 1031161000,82920091161001,248960061161000,159400 КС 1531681500,132929091681500,489100061681500,2759660 КС 2061682000,395998092202000,59891480

Корисна порада! Якщо ви не бажаєте виконувати складну установку бетонного колодязя або купувати дороге пластикове виріб, можна обмежитися виготовленням дренажного колодязя з покришок.

Схема виготовлення колодязя з покришок:

В процесі монтажу системи не забудьте про насосі. В залежності від його конструкції, установка виконується на певному етапі.

Розцінки на насоси для дренажних колодязів:

БрендНаименование моделиУровень заглиблення, мВысота підйому, мКПД, л/год Вага, кгЦена, руб. Gardena AquaSensor Comfort 13000881300057950 Classic 4000/2820400054200 Classic 5500/313305500911000SternGP 3800H560100041750WP400D55700052300 WP750D581250063000GrundfosKP 150-A1105900069150CC 5 M1105700046150CC 7 A1106950047500

Обслуговування та догляд за системою зливової полягає до регулярного чищення, а також усунення засмічень і скупчень піску в трубах і жолобах. Для цих цілей необхідно знімати решітки. Протяжні ділянки прочищаються через оглядові колодязі.
