При облаштуванні огорожі навколо будинку або дачної ділянки обов’язково виникає питання: як зробити ворота своїми руками. Креслення, фото та відео матеріали, наведені в цій статті, допоможуть розібратися з процесом встановлення таких конструкцій, а також визначитися з вибором способу відкривання. Після ретельного розрахунку всіх тонкощів і нюансів можна підібрати оптимальну, що підходить конкретній ділянці конструкцію і заздалегідь підготувати все необхідне.
Сучасні розсувні ворота
Розпашні ворота
Найпростішим і досить зручним вважається варіант роспашних воріт зі вбудованою хвірткою. Подібну схему найчастіше використовують при облаштуванні огорож для приватного будинку через простоти конструкції і можливості установки своїми руками.

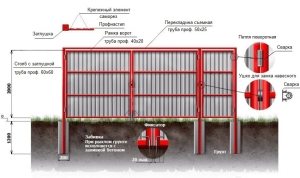

Креслення облаштування розпашних воріт з хвірткою
Згідно з цією схемою стулки і хвіртка встановлюються на звичайні петлі, приварені до опорних стовпів. Їх кріплення може здійснюватися двома способами: з внутрішньої і зовнішньої сторони опор. Від варіанту монтажу та різновиди петель залежить сторона відкривання воріт. Найчастіше стулки виготовляються у вигляді металевих рам, виконаних з профільної труби або металевого куточка. Обшивка може проводитися з різних оздоблювальних матеріалів, сюди можна віднести:
- деревину;
- листи тонкого металу;
- профнастил.

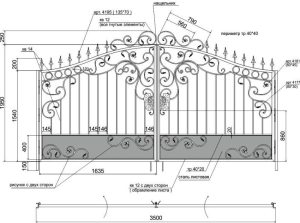

Схема створення кованих воріт своїми руками
Непогано виглядають і ковані стулки, але їх створення найкраще довірити майстру зважаючи на складність такого процесу. Без спеціальних навичок неможливо зібрати такі ворота своїми руками. Креслення, фото і відео для полегшення самостійного монтажу інших типів воріт можна знайти нижче.
Розпашні ворота своїми руками (відео 1)
Монтаж розпашних воріт
Якщо розпашні ворота планується виконувати з порівняно легкого матеріалу – профнастилу, то в якості опорних стовпів чудово підійдуть металеві труби, які мають діаметр 80-100 мм. Для такої задачі підійде і профільована труба.
Самі стулки виконуються з труб з квадратним перерізом, але меншого розміру. Рекомендовані габарити 40х25х3000 мм. З допомогою зварювання виготовляють каркас стулок у вигляді звичайних рамок і потім підсилюють поперечками або діагоналями з того ж матеріалу. Обов’язково потрібно передбачити на стулках місця для засувів, замків і обмежувачі відкривання-закривання.
Розпашні ворота в приватному будинку
Починають монтаж таких конструкцій з установки опорних стовпів. Нижче описано, як виконати монтаж опор для воріт своїми руками. Креслення, фото і відео допоможуть розібратися у всіх тонкощах робіт.
Стаття по темі:
Установка опорних стовпів: два способу
Установка опор може здійснюватися двома методами: звичайним забиванням або бетонуванням. Щоб якісно встановити металеву трубу в землю, необхідно заздалегідь зробити отвір і за допомогою великої кувалди забити опору. Рівень забивання становить приблизно 120-130 див.
Такий спосіб вважається найбільш простим, гарантує швидкість виконання і високу надійність майбутньої конструкції. Після установки опори потрібно закріпити до стійок огородження або, якщо потрібно до дворовим будівель. Далі приварюються навіси, на які згодом підвішуються зібрані заздалегідь стулки.
Схематичне зображення опор та каркасу розпашних воріт
В якості іншого способу установки опор можна використовувати бетонування. Його можна виконати з армуванням або без обв’язки металевою арматурою. Для цього підготовляють отвори, діаметром приблизно 25-30 см, а глибиною 150-200 див Ці значення можуть змінюватися в залежності від перерізу опорного стовпа. На дно підготовлених ями засипають так звану подушку – шари піску і щебеню, які потім утрамбовували.

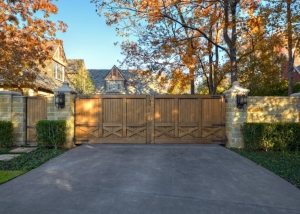

Розпашні дерев’яні ворота
Після цього стовп встановлюється на підготовлену подушку, за необхідності встановлюється арматурна обв’язка і вся конструкція заливається бетоном. Для цього можна використовувати цемент марок М-200, 250. Поки свіжий розчин, стовп встановлюють за рівнем і фіксують додатковими підпорами. Непогано виглядають опорні стовпи, виконані з цегли. У цьому випадку місця для кріплення петель вбудовуються прямо в кладку.
Розпашні ворота своїми руками (відео 2)
Розсувні ворота
З усіх варіантів розсувних воріт можна виділити три найбільш поширених. Вони бувають:
- консольними;
- відкатними;
- підвісними.
Найменшою популярністю з цих різновидів користуються підвісні ворота. При їх установці обмежується висота проїзду, так як зверху монтується металевий профіль, на який підвішується стулка.
В регіонах, де зими холодні і сніжні не варто встановлювати відкатної варіант воріт. Для їх повноцінного використання доведеться постійно очищати їх від льоду та снігові замети, що не завжди зручно. В іншому подібні конструкції досить гарні, вони не потребують великої площі для повного відкривання.

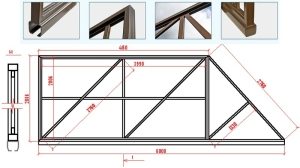

Конструкція відкатних воріт
Зовсім нескладно виготовити відкатні ворота своїми руками. Креслення, фото та відео матеріали допоможуть розібратися з особливостями монтажу таких конструкцій. Для відкатних воріт потрібно передбачити вільний простір уздовж паркану. Приблизні розміри стулки наведено на рисунку.
На поверхні землі обладнується спеціальний рейок або профіль, по якому стулка буде пересуватися за допомогою спеціальних роликів. У верхній частині також встановлюються роликові елементи і додаткові скоби, які будуть притримувати полотно при пересуванні.
Розсувні ворота на роликах
Як встановити консольні ворота своїми руками.
Креслення, фото і відео етапів робіт
Консольні ворота вважаються складніше у пристрої, ніж їх побратими. Але саме спеціальний пристрій гарантує надійну роботу навіть в морозну пору року. Основні переваги воріт такого типу: відсутність обмеження по висоті і можливість встановлення тільки одного опорного стовпа. Вони не мають контакту з наземним рейкою, тому їх використання у будь-яку погоду не доставляє особливих проблем.
Відкатні ворота своїми руками (відео)
Особливості складання стулки та підготовки фундаменту
Полотно воріт монтується на заздалегідь підготовлену раму, виконану з металевої труби, профілю або куточка. Знизу до рами приварюється направляюча балка, всередині якої встановлюються роликові каретки. Саме з ним підстава переміщається в обидві сторони, здійснюючи відкриття і закриття конструкції.

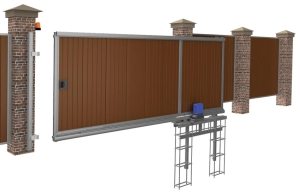

3D-ескіз консольних воріт
Корисна порада! Після зварювання каркаса, отримані шви необхідно зачистити болгаркою, а також усунути зі всієї поверхні вогнища корозії.
Щоб дізнатися необхідний розмір таких воріт, потрібно умовно їх розділити на дві частини: що закриває отвір і противага. Довжина противаги (консольної частини) повинна складати 35-50% від необхідної ширини прорізу. Під консольну частину потрібно облаштування фундаменту, щоб витримувати навантаження, створювані воротами при русі.

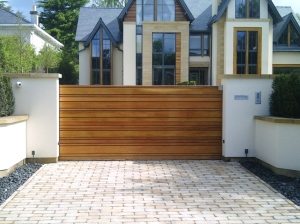

Відкатні ворота в приватному будинку
Корисна порада! Стандартний отвір для зручності в’їзду через ворота повинен становити 4 метри. Відповідно довжина консольної частини буде близько 2 метрів.
Для цього необхідно підготувати швелер №20, довжиною рівній консольної частини воріт. Потім викопується котлован, що примикає до опорного стовпа. Його габарити повинні бути трохи більше розмірів швелера, а глибина нижче рівня промерзання грунту. Також необхідне створення як мінімум двох арматурних каркасів для прив’язки швелера до фундаменту.

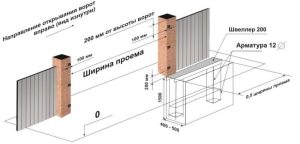

Швелер 200 мм укладають впритул до стовпа. Швелер 160 мм укладається з відступом 50 мм від стовпа. Заставні в стовпах монтуються врівень з цегляною кладкою (обробкою)
Після заливки готового фундаменту потрібно близько місяця, щоб остаточно вистоятися, але вже через тиждень він набере максимальну міцність, після чого можна починати монтаж стулки.

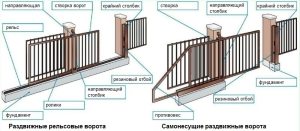

Приклади конструкцій різних видів відкатних воріт
Необхідна фурнітура
Фурнітура для консольних воріт, представлена на будівельному ринку, досить різноманітна. При її виборі потрібно враховувати ширину отвору і вага готової стулки. Стандартний набір включає в себе:
- 6 метрова направляюча балка;
- дві роликові опори;
- кінцеві ролики;
- уловлювачі кінцевих роликів;
- додатковий пристрій з 2 роликами;
- заглушки для кінців балки.

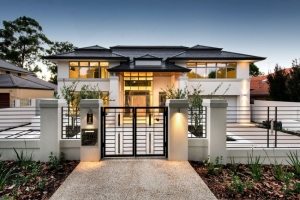

Розсувні металеві ворота
Корисна порада! Щоб робота механізмів не викликала проблем, ролики необхідно кріпити в одній площині.
У комплекті зазвичай знаходиться інструкція по збірці, з її допомогою можна зібрати всю конструкцію воріт своїми руками. Креслення, фото та відео, зібрані в цій статті, допоможуть детально розібратися з усіма нюансами.
Розпашні ворота (відео)
