Регулятор тиску води в системі водопостачання

Регулятор тиску води в системі водопостачання: оптимізація роботи водопроводу

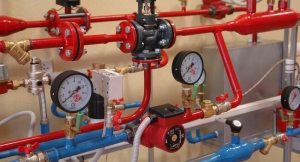

Регулятор тиску води в системі водопостачання автоматично знижує і підтримує постійний тиск у мережі споживача. Робота приладу не залежить від витрати води і вихідного тиску в магістральному (розподільному) трубопроводі. Необхідність установки регулятора для господарсько-питного (гідростатичний напір в нижній точці відбору води понад 45 м) та роздільного протипожежного водопроводу (напір у нижньому пожежному крані понад 90 м) відзначена в нормативній літературі.

Регулятор давления воды в системе водоснабжения как способ оптимизации работы бытового гидравлического оборудования

Регулятор тиску води в системі водопостачання автоматично знижує і підтримує постійний тиск у мережі споживача

Примітка! Регулятор встановлюють на вводі в мікрорайон, будинок, секційний стояк житлового будинку висотою більше 40 м або квартиру.

Застосування редукторів тиску води в системах водопостачання

Пристрій стабілізує тиск і витрата в централізованих, розподільних і автономних мережах холодного водопостачання. Зниження параметрів необхідно для роботи технологічного комерційного і побутового гідравлічного обладнання. Додатково редуктор гасить гідравлічні удари, виключає ризик утворення зон кавітації в насосному обладнанні, знижує рівень вібрації і шуму.

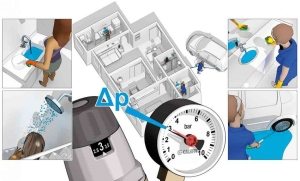

Регулятор давления стабилизирует давление и расход воды в централизованных, распределительных и автономных сетях водоснабжения

Регулятор тиску стабілізує тиск і витрату води в централізованих, розподільних і автономних мережах водопостачання

Застосування регуляторів в системах холодного водопостачання:

  • комунальні та технологічні водопровідні мережі;
  • системи пожежогасіння і протипожежний водопровід;
  • підвищувальні насосні установки на магістральних мережах водопроводу;
  • водозаправочные станції;
  • системи зрошення та меліорації.

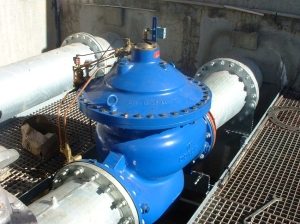

Регуляторы давления воды используются повсеместно для управления и контроля потока в сетях водоснабжения

Регулятори тиску води використовуються повсюдно для управління і контролю потоку в мережах водопостачання

Класифікація регуляторів тиску (загальні технічні характеристики):

  • робочий орган — поршень, клапан;
  • виконавчий механізм — пружина, мембрана;
  • спосіб управління — електронний, механічний;
  • пропускна здатність арматури — побутові 0,5÷3 м3, комерційні 3÷15 м3, промислові більше 15 м3;
  • матеріал корпусу (чавун, сталь з нікельованим або хромованим покриттям, латунь);
  • спосіб кріплення — різьба (від 15 до 50 мм), фланці (від 50 до 450 мм);
  • температура і тип робочого середовища — холодна вода з температурою 0÷40°C;
  • діаметр корпусу, крок різьби, стандарт фланців.

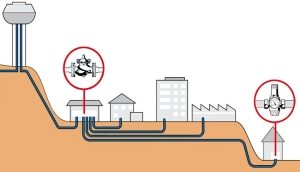

Регулятор устанавливают на вводе в микрорайон, здание, секционный стояк жилого дома высотой более 40 м или квартиру

Регулятор встановлюють на вводі в мікрорайон, будинок, секційний стояк житлового будинку висотою більше 40 м або квартиру

Установка редуктора тиску води в системі водопостачання

Прилад розташовують на вводі в мікрорайон (будівля), за запірною арматурою водомірного вузла або підвищувальних насосів. Різні моделі редуктора коригують напір по напрямку руху потоку в магістралі, до або після місця установки регулятора.

Прилад, в якому ступінь відкриття клапана прямо пропорційна відхиленню тиску щодо настроювальних параметрів, називають редуктором тиску води в системі водопостачання.

Перед регулятором великого діаметру монтують фільтр грубої очистки води. Після регулятора встановлюють запірний вентиль, для технічного обслуговування, ремонту або заміни пристрою. Налагодження і візуальний контроль за роботою приладу проводять за манометрів, які монтують на трубопроводі до і після регулятора.

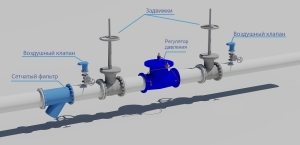

Схема подключения регулятора давления в промышленные сети водоснабжения

Схема підключення регулятора тиску в промислові мережі водопостачання

Методика вибору приладу враховує пропускну здатність (витрата, м3/годину) і допустимі втрати напору (бар) в корпусі. Місцеві опору не повинні надавати критичного впливу на роботу системи водопостачання.

Інтервал регульованою налаштування залежить від ступеня стиснення пружини і чутливості матеріалу мембрани. Регулятор, оснащений однією пружиною, має один діапазон налаштування тиску. Прилади, з комплектом пружин різної жорсткості, реагують на умови роботи системи точніше. Оптимальне положення робочого тиску регулятора — середня третина діапазону регулювання.

Схема установки регулятора давления с фильтром на вводе воды в частном доме

Схема установки регулятора тиску з фільтром на введення води в приватному будинку

Причина шуму при роботі приладу — кавітація, яка виникає внаслідок перевищення допустимої швидкості потоку на вході в регулятор. Оптимальне значення швидкості руху потоку 3 метри в секунду. Звуження прохідного перерізу між клапаном і сідлом, збільшує ризик утворення зон кавітації в корпусі редуктора.

Важливо! При підборі регулятора необхідно звернути увагу на коефіцієнт кавітації та рекомендовану швидкість у вхідному патрубку, які вказані виробником в паспорті приладу.

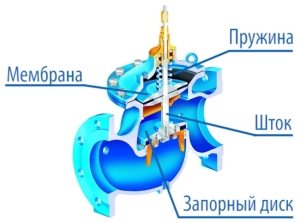

Конструкция регулятора давления с мембранным механизмом

Конструкція регулятора тиску з мембранним механізмом

Пристрій регуляторів тиску води

Нижче розглянемо пристрої наступних регуляторів тиску води:

  • важільного фланцевого регулятора;
  • побутового регулятора тиску води РДВ;
  • регулятора тиску води прямої дії;
  • електронного регулятора тиску води;
  • редуктора тиску води Honeywell.

Конструкция регулятора давления воды прямого действия

Конструкція регулятора тиску води прямої дії

Важільні фланцеві регулятори

Гідравлічний важільний прилад прямої дії підтримує заданий тиск до і після місця установки або регулює витрату (перепад тисків).

Конструктивні елементи регулятора:

  • корпус (чавун, сталь);
  • кришка з сальниковим пристроєм;
  • шток з двома клапанами;
  • важільна система з вантажем і опорами, щоб підтримувати пропускний режим;
  • виконавчий механізм з мембраною.

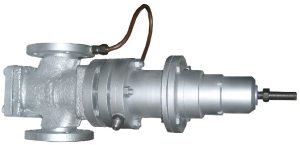

Регулятор давления мембранный «после себя» с пилотным управлением

Регулятор тиску мембранний «після себе» з пілотним керуванням

Моделі важільних регуляторів «до» і «після себе» відрізняє положення робочого органу по відношенню до сідла. Клапани, які відкривають прохід під дією вантажу, призначені для регулювання тиску після місця установки. В редукторі, який знижує тиск перед місцем установки, клапан закриває прохід в сідлі під дією вантажу. Настроювання регулятора тиску включає розрахунок маси і підбір розташування вантажу на важелі.

Побутовий регулятор тиску води РДВ

Промислові, комерційні і побутові регулятори тиску марки РДВ випускає російський виробник запобіжної водопровідної арматури ТОВ «Паскаль» з Татарстану. Побутові редуктори води РДВ допомагають знизити тиск, шум і вібрацію, збільшують термін служби гідравлічного обладнання трубопроводів і арматури. Установка регуляторів РДВ знижує споживання енергоресурсів, економить витрати на комунальне водопостачання.

Бытовые редукторы воды РДВ помогают снизить давление, шум и вибрацию, увеличивают срок службы гидравлического оборудования трубопроводов и арматуры

Побутові редуктори води РДВ допомагають знизити тиск, шум і вібрацію, збільшують термін служби гідравлічного обладнання трубопроводів і арматури

Регулятор тиску води прямої дії РДВ

Фланцевий клапан пілотного типу відрізняє конструкцію РДВ — промислового редуктора тиску води. Принцип роботи полягає в зниженні і підтриманні заданого режиму тиску, з допомогою енергії мережного потоку.

Конструкція приладу РДВ 150-1Г:

  • корпус з фланцями (вхід-вихід);
  • напрямні втулки і шток;
  • основний клапан;
  • корпус пілотного клапана з механізмом і мембраною (компонент управління основного клапана);
  • мембрана;
  • імпульсні трубки.

Промышленный редуктор давления воды с фланцевым клапаном пилотного типа

Промисловий редуктор тиску води з фланцевим клапаном пілотного типу

При збільшенні тиску в трубопроводі вище настроечного значення, імпульсний хід води по трубці прагне в корпус пілотного клапана. Пружний елемент відкриває канал, середовище потрапляє в камеру над діафрагмою. Вигнута мембрана перекриває прохідний перетин регулятора. Зниження тиску перед клапаном повертає пружину у вихідне положення, мембрана відкриває прохід приладу.

Електронний регулятор тиску води

Електронний пристрій (прессконтроль) включає в роботу насос малої потужності, якщо відбувається відбір води з системи. Безшумний режим роботи дозволяє використовувати прилад в квартирі, приватному будинку або на дачі. Електронний датчик попереджає роботу насоса без води, запобігає гідроудар, реагує на некоректні показники тиску і витрати.

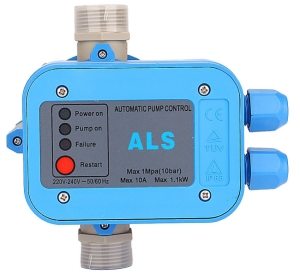

Электронный датчик предупреждает работу насоса без воды, предотвращает гидроудар, реагирует на некорректные показатели давления и расхода

Електронний датчик попереджає роботу насоса без води, запобігає гідроудар, реагує на некоректні показники тиску і витрати

Вхідний патрубок на корпусі дозволяє встановити регулятор на корпус насоса або в лінію водопроводу. Монтаж виробляють до першої точки відбору води. Робоче (установче) положення завжди вертикальне. Напрям стрілки на корпусі повторює напрямок руху потоку води. Зворотний клапан вмонтований в електронний регулятор. Перед включенням приладу насос заповнюють водою.

Конструкція електронного регулятора:

  • корпус;
  • кришка;
  • втулки з технологічного полімеру для приєднання кабелю;
  • внутрішня діафрагма (EPDM);
  • електронна плата у спеціальному огнезащитном кожусі.

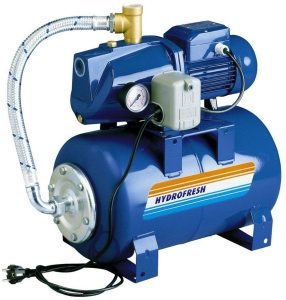

Насосная станция в комплектации с электронным регулятором давления воды

Насосна станція в комплектації з електронним регулятором тиску води

Електронний редуктор тиску води: як відрегулювати пристрій?

Стартовий тиск (1,5 бар) встановлює виробник. Номінальний тиск насоса повинно перевищувати пусковий значення редуктора на 0,8 бар. Зміни в настроювальні параметри вносять по мірі необхідності, в залежності від умов роботи насоса. Регулятор установки стартового тиску повертають за допомогою викрутки.

Важливо! Номінальний тиск насоса повинно перевищувати пусковий значення електронного редуктора на 0,8 бар. Прессконтроль встановлюють у тому випадку, якщо водяний контур системи не перевищує 15 метрів.

Схема подключения электронного редуктора регулирования воды в систему водоснабжения частного дома

Схема підключення електронного редуктора регулювання води в систему водопостачання приватного будинку

Редуктор тиску води Honeywell

Побутовий регулятор тиску води марки Honeywell 1/2″ знижує надлишок тиску у водопроводі, підтримує постійні параметри роботи мережі, дозволяє економно витрачати воду. Стабільний напір через прохідний переріз забезпечує безшумний режим роботи пристрою.

Стаття по темі:

nasosnaya-stanciya-dlya-dachi-1m-3 Як вибрати насосну станцію для дачі та встановити її правильно. Варіанти, характеристики, технічні особливості, а також переваги і недоліки насосних станцій. Місця для установки.

У корпусі регулятора Honeywell 1/2″ передбачено гніздо для манометра. Настроювання робочих параметрів полегшує регулювальна ручка, на якій знаходиться позиційна шкала режимів роботи.

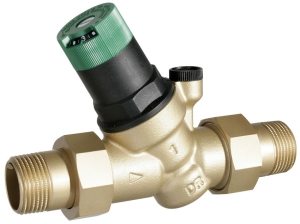

Бытовой регулятор давления воды марки Honeywell 1/2"

Побутовий регулятор тиску води марки Honeywell 1/2″

Принцип дії приладу заснований на протидію зусиль діафрагми і пружини, на які впливає надлишковий напір мережі.

Пристрій регулятора тиску води марки Honeywell 1/2″:

  • корпус з сполучними різьбами і гніздом під манометр;
  • регулювальна ручка з шкалою;
  • робочий орган — регулювальна пружина;
  • виконавчий механізм — клапан і діафрагма.

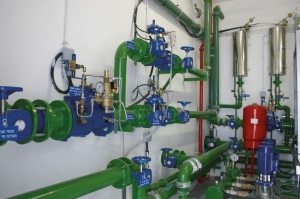

Регуляторы давления воды предотвращают негативное воздействие значительных колебаний давления воды на вводе в систему и гидравлических ударов

Регулятори тиску води запобігають негативний вплив значних коливань тиску води на вводі в систему і гідравлічних ударів

Виробник Honeywell пропонує комбіновані моделі фільтрів з промивним краном і функцією регулятора в одному корпусі. Попереднє очищення холодної води від механічних домішок покращує якість води, продовжує термін служби водопровідних труб і побутового гідравлічного обладнання. Сітчастий фільтр промивають без відключення пристрою і припинення подачі води у водогін квартири. Прозорий матеріал корпусу відстійника дозволяє візуально визначити ступінь заповнення та необхідність очищення фільтра.

Регулятори тиску води у квартирі

Установка регулятора тиску води у квартирі — доступний спосіб покращення якості водопостачання. Побутовий регулятор підтримує заданий тиск води після себе. Достатня пропускна здатність регуляторів для квартири або приватного будинку — 3 м3/год.

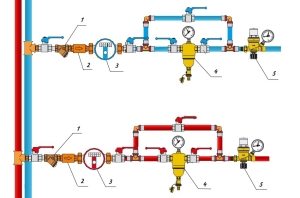

Схема подключения редукторов давления в систему водоснабжения квартиры: 1- механический фильтр грубой очистки; 2 - обратный клапан; 3 - счетчики ГВС и ХВС; 4 - фильтр промывной; 5 - редуктор давления

Схема підключення редукторів тиску в систему водопостачання квартири: 1 — механічний фільтр грубого очищення; 2 — зворотний клапан; 3 — лічильники ГВП і ХВП; 4 — фільтр промивної; 5 — редуктор тиску

Правила установки для побутових регуляторів:

  • автоматичний клапан встановлюють у опалювальному, доступному для обслуговування при експлуатації, місці;
  • корпус не повинен відчувати напруг стиснення, кручення та згину;
  • напрям стрілки на корпусі збігається з ходом руху потоку;
  • перед установкою регулятора трубопровід промивають, видаляють частинки окалини, піску і мулові відкладення;
  • сітчастий фільтр, встановлений після запірного вентиля на вводі водопроводу в квартиру, поліпшить роботу регулятора і побутового гідравлічного обладнання;
  • запірна арматура (вентиль) після регулятора необхідна для обслуговування і заміни пристрою.

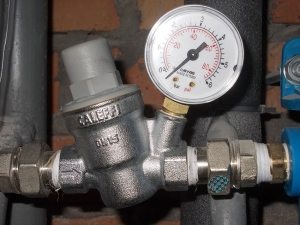

Бытовой предохранительный клапан регулирует напор и расход в водопроводе

Побутовий запобіжний клапан регулює напір і витрата в водопроводі

Принцип роботи регулятора тиску води

Побутовий запобіжний клапан регулює напір і витрата у водопроводі. Енергія потоку змінює внутрішній прохідний перетин, притискає затвор клапана в сідло корпусу, закриває або відкриває прохід води, без втручання ззовні. Тому регулятор тиску води називають регулюючим клапаном прямої дії. Перевищення виставленого тиску призводить до часткового або повного перекриття прохідного перерізу.

Принцип роботи побутових клапанів полягає в протидії і вирівнювання зусиль двох елементів механізму (виконавчого і робочого) під впливом середовища (направлений потік). Пружна мембрана датчика тиску реагує на мережеве тиск з однієї сторони, пружина тисне на мембрану з іншого. Якщо тиск більше допустимого, то вода вичавлює мембранну перемичку, яка приводить в дію клапан (поршень).

Регулятор тиску води в квартирі: як регулювати прилад?

Первинна настройка регулятора тиску води відбувається на підприємстві-виробнику. Предустановочное тиск побутових моделей становить 3 бар. Самостійно регулювати задані виробником значення потрібно в тому випадку, якщо тиск регулятора не збігається з робочими параметрами водопроводу.

В цьому разі виникає питання: як регулювати?. Регулятор тиску води в квартирі, обладнаний манометром, не доставить жодних проблем. Обертаючи регулювальний гвинт, домагаються показань манометра, що відповідають паспортним даним найбільш уразливого устаткування, включеного в систему водопостачання.

Якщо в корпусі регулятора не передбачено врізне гніздо для установки манометра, то його встановлюють на водопровід окремо. Клас точності манометра і діапазон вимірювань повинні відповідати навантаженні мережі по тиску. Похибка калібрування може негативно вплинути на роботу побутових гідравлічних пристроїв. Регулювання редуктора наосліп, без чіткого візуального представлення результату — неможливо.

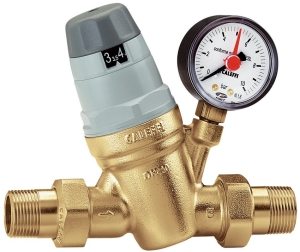

Редуктор давления Caleffi со встроенным манометром

Редуктор тиску Caleffi з вбудованим манометром

Регулювальний гвинт, за допомогою якого здійснюється настроювання, розташований на корпусі приладу. Гайковим або шестигранним ключем повертають гвинт у бік збільшення або зменшення настроечного параметра. Поворот головки гвинта притискає або послаблює пружину, яка тисне на робочий орган (клапан або поршень). Випускають моделі приладів, які оснащені спеціальною регулювальної ручкою на штоку і штуцерами для манометрів.

Порядок дій:

  • відкрити вентиль на врізки водогону в квартиру;
  • закрити точки відбору води (змішувач, змивний бачок, бойлер, пральна і посудомийна машина, фільтр очищення питної води);
  • виставити необхідне значення тиску по манометру (2÷3 бар);
  • відкрити крани в точках для відбору води, перевірити відповідність тиску заданому параметру.

Важливо! Якщо зміна тиску в діапазоні ±10%, то виставлене значення відповідає ефективній роботі регулятора.

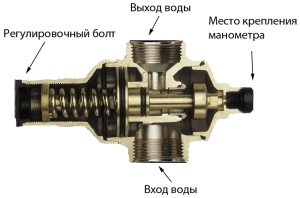

Конструкция регулятора давления воды с резьбовым клапаном - вид в разрезе

Конструкція регулятора тиску води з різьбовим клапаном — вид у розрізі

Регулятор тиску води в системі водопостачання: ціна моделей

Вибрати й купити регулятор тиску води можна, орієнтуючись на наступну таблицю виробників, характеристик і цін:

Найменування/Країна производительDy, ммДиапазон регулювання тиску на виході P, атмЦена, рубРегулятор тиску DRV/NWatts (Данія)151,5÷6,03400.00 Регулятор Icma (Італія)151÷6, 5608.00 Регулятор промисловий РДВ 150 — 1М (Росія)1502÷16108150.00 Регулятор для побутового та комерційного застосування РДВ15-2А-М (Росія)151,2÷2,1667.28 (оптова ціна)Регулятор для побутового та комерційного застосування РДВ20-2А-М (Росія)201÷161227.51 (оптова ціна)Регулятор для побутового та комерційного застосування РДВ25-2А-М (Росія)251÷161741.22 (оптова ціна)Редуктор тиску води Honeywell, з різьбою 1/2″ (Німеччина)151,5÷6,01860.00 Фільтр Honeywell FK06-3/4″-AA для холодної води, з промивним краном і редуктором тиску.200÷166440.00 Редуктор HoneywellD06F-1/2″ A, клапан пониження тиску воды151,5÷6,04102.00 Електронний регулятор тиску води (з бачком-воздухосборником) Pedrollo EASYPRESS (Італія)251,5÷1011424.00 Електронний регулятор тиску ЕДД-5 (Китай)251÷101750.00 Електронний регулятор тиску ЕДД-1 (Китай)252080.00 Важільний фланцевий регулятор, «до себе» РД2103500,15÷138900.00 Регулятор тиску прямої дії, «після себе» 24646, пружинный250÷164944.00 Редуктор тиску VT.082.N.04 з манометром і сітчастим фильтром152÷51043.00
