Як звести пальовий фундамент своїми руками: покрокова інструкція, відео

Фундамент – основа будь-якого капітального будови, від якості якого залежить міцність і цілісність зведеної на ньому будівлі. У тих випадках, коли природні властивості ґрунту не дозволяють використовувати звичайний вид опори, використовується свайная конструкція. Перед початком будь-якого будівництва важливо знати, як правильно звести пальовий фундамент своїми руками. Покрокова інструкція, відео ролики і загальний опис процесу допоможуть вам у цьому.

Пальово-гвинтовий фундамент ідеально підходить для будівель на березі

Основне призначення та види пальового фундаменту

Пальовий фундамент застосовується при зведенні промислових і житлових об’єктів, його можна використовувати при будівництві багатоповерхових будівель навіть на слабких грунтах. Такий фундамент дозволяє значно скоротити процес влаштування підвальних приміщень або повністю виключити дані будівельні роботи з видаткової кошторису. Основні причини для зведення пальового фундаменту наступні:

• слабкий верхній ґрунтовий шар. Подібні ґрунти можуть містити перегній, торф’яну домішка, пісок, глину. Наявність великої кількості води в грунті робить її плывуном. Такі природні умови створюють необхідність перенесення навантаження споруди на більш щільні і глибинні грунти;

Пристрій пальового фундаменту з ростверком

• підвищена щільність грунту. Застосовуючи пальовий фундамент можна зменшити обсяг земельних робіт. Також знизяться витрати на підготовку: риття котловану, наймання вантажного транспорту, вивезення викопаного ґрунту, засипку закупівлю бетону та інше.

Пальовий фундамент має кілька різновидів: пальово-ростверковый, пальово-гвинтовий, пальово-стрічковий. Переваги і недоліки є у кожного виду, розглянемо їх більш докладно.

Пальово-ростверковый фундамент: плюси і мінуси

Застосування пальово-ростверкового підстави має як позитивні, так і негативні сторони. Переваги такого фундаменту:

• дозволяє проводити будівництво практично на будь-якому вигляді ґрунтів;
• підвищена стійкість;
• збільшена несуча здатність (дозволяє утримувати покрівлі та стіни з досить великою питомою вагою);
• економічність (не потрібно використовувати готовий розчин можна виготовити його самостійно);
• монолітність підстави дає можливість опади всієї конструкції у випадку усадки ґрунтів;
• не вимагає спеціальної підготовки будівельного ділянки (зниження витрат за рахунок скорочення трудомістких робіт);
• забезпечення природного провітрювання всієї нижньої площини будови (зменшується вологість, усувається конденсат);

Буріння ґрунту для занурення каркаса палі

• безпека (знижується ризик затоплення у разі паводків);
• швидкість зведення;
• висока швидкість будівництва.

Важливо! Зведення фундаменту на палях вимагає точності в розрахунках і дотримання технології будівництва. При перевантаженні тоннажу опори є великий ризик руйнування будівлі в майбутньому.

Недоліки пальово-ростверкового фундаменту:

• неможливість зведення пальово-ростверкового фундаменту на кам’янистих грунтах;
• трудомісткість установки підстави при горизонтальному зсуві ґрунту;
• досить висока ціна пальово-ростверкового фундаменту, яка набагато перевищує вартість інших варіантів;

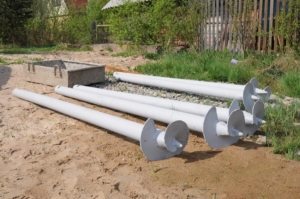

Сталеві труби з наконечниками і лопатями для пальово-гвинтового фундаменту

• неможливість побудови підвального або цокольного приміщення (подібний вид фундаменту застосовується виключно для легких і середньо-вагових споруд);
• точність розрахунків (помилки при обчисленні призведуть до деформації опор і утворення тріщин в будинку). Замовити розрахунок пальово-ростверкового фундаменту у фахівців коштує недешево. Отже, і загальна ціна робіт значно зросте.

Пальово-гвинтовий фундамент: плюси і мінуси

Дана технологія відома ще з минулого століття, тому її плюси і мінуси давно вивчені. Переваги:

• низька ціна пальово-гвинтового фундаменту, яка в рази дешевше монолітного або плиткового;
• висока швидкість зведення (відсутня необхідність у вирівнюванні грунту або риття траншей);
• мінімальне порушення структури ґрунту;
• відсутність вібрації (можливість будувати будівлі поруч з пам’ятниками архітектури, монументами, віковими деревами);

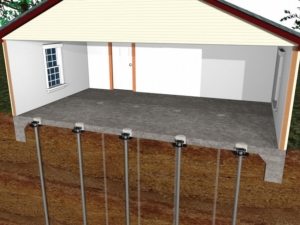

Схематичне зображення пальово-гвинтового фундаменту

• рекомендований для установки на болотистому грунті, берегах водойм (ідеальний вибір для будівництва причалу);
• повна незалежність від погодних умов;
• багаторазовість використання конструкції;
• монтажні роботи проводяться при мінімальних витратах (фізичних, технічних).

Недоліки пальово-гвинтового фундаменту:

• опори сильно схильні до корозії (для виготовлення використовується залізні сплави);
• недовговічність;
• неміцність конструкції;
• неможливість використання простору під будинком (категорично забороняється будувати цокольний поверх або підвал).

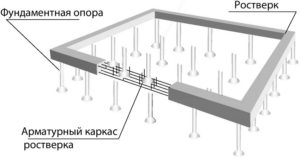

Схема пальового фундаменту з ростверком

Пальово-стрічковий фундамент: плюси і мінуси

Досить поширений вид фундаменту, який також має свої специфічні особливості. Переваги пальово-стрічкового фундаменту:

• можна зводити на ділянках зі складним земельною рельєфом;
• економічність (мінімальна кількість задіяної техніки і людських ресурсів при зведенні конструкції);
• здатність витримувати слабкі поштовхи і рухи ґрунту;
• палі можна зробити самостійно, використовуючи лише підручний матеріал;
• швидкість зведення.

Стаття по темі:

Скільки коштує стоїть фундамент під будинок: розрахунок, вартість і порядок робіт. Типи і різновиди фундаментів. Як заливати фундамент під будинок своїми руками, фото і відео процесу.

Недоліки пальово-стрічкового фундаменту:

• необхідність проведення детальних геодезичних вимірювань;
• індивідуальний розрахунок довжини, товщини і глибини кожної палі;
• неможливість створення підвалу;
• обов’язкове проведення роботи по утепленню підпілля;
• застосовується виключно для будівництва невисоких будівель (максимум три поверхи).

Як правильно звести пальовий фундамент своїми руками: покрокова інструкція, відео

В даний час вартість будь-яких будівельних робіт зросла в рази. Тому багато господарі вирішують проблему зведення фундаменту власними силами і всіма підручними засобами. Розглянемо детально головні моменти зведення трьох видів пальового фундаменту.

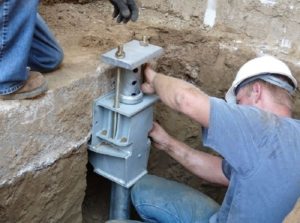

Монтаж кронштейна, що зв’язує споруда з палею

Основні правила зведення пальово-ростверкового фундаменту своїми руками: покрокова інструкція

Дана різновид фундаменту має характерну конструкцію бетонної основи. У ньому закріплюється балка, яка виливається з бетону і зміцнюється армованими елементами. Це єдина система, що складається з опор (паль) і ростверку.

Опорну функцію виконують стовпи круглої або прямокутної форми. Стовпи занурюють на спеціально розраховану глибину. Саме на них утримується вся вагова складова будівлі. Ростверк – це моноліт, який об’єднує всі встановлені палі.

Пальово-ростверковый фундамент цілком можна звести самостійно, адже немає необхідності виймати грунт. Для того щоб увігнати опори в землю використовуються спеціальні вдавливающие пристрою. Після остаточної установки паль, їх обрізають на одному рівні. Потім проводять загальне з’єднання ростверком, який забезпечує рівномірне навантаження на кожну окрему опору.

Пальово-гвинтовий фундамент у розрізі

Фото пальово-ростверкового фундаменту покаже його набагато краще, ніж будь-докладний опис. Найчастіше, основою опор є металеві труби порожнисті зсередини. Це робить їх більш легкими порівняно з іншими видами паль. Їх простіше забити на значну глибину. Щоб посилити стійкість – всередину заливається бетон.

Важливо! Ростверк в даному випадку служить надійним і жорстким підставою для наступного етапу будівництва — кладки стін.

Ростверк можна виконати двома способами:

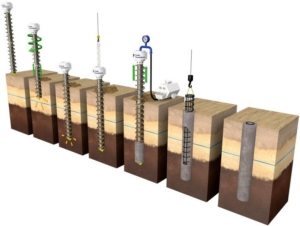

Процес укручування бурового долота і закачування рідкого бетону під тиском

Для зведення фундаменту своїми руками краще вибрати другий спосіб – монолітний ростверк. Це набагато полегшить завдання по заливці бетону. Установка важких залізобетонних блоків потребують додаткової робочої сили і техніки. Послідовність дії така:

• передбачте невеликий простір між поверхнею землі і нижньою межею ростверку. Це допоможе вберегти всю конструкцію від спучування;
• нанесіть розмітку майбутнього місцезнаходження паль;
• пробуріть свердловини і встановіть палі;
• зверху слід укласти опалубку;
• усередині опалубки монтують арматурний каркас. Необхідно, щоб він був повністю занурений у бетонний розчин. Для цього під самі нижні прутки слід підкласти невеликі бруски;

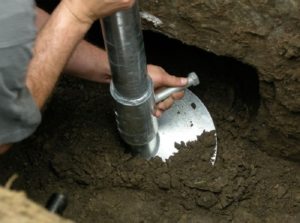

Ретельно оброблену від корозії гвинтову палю можна використовувати повторно

• виступаючі з опори прути потрібно з’єднати з ростверочным арматурним каркасом. Це забезпечить основи більшу надійність і міцність;
• після цього ростверк можна заливати бетоном. Бетонування проводять пошарово, щоб уникнути появи повітряних кишень.

Щоб правильно вибрати вид фундаменту, потрібно виходити із зразкового ваги майбутнього будинку. Пальово-ростверковый фундамент володіє достатньо високими обмеженнями по навантаженню, тому підходить як підстава для будівель з газобетону, дерев’яних та каркасних будинків. Не рекомендовано використовувати цей вид фундаменту для висотних будівель з-за низької опірності опрокидывающим навантажень, що виникають на рухливих грунтах. Оптимальним варіантом вважається використання пальово-ростверкового фундаменту під газобетон.

Корисна порада! Ширина ростверку повинна трохи перевищувати ширину стін майбутньої будови. Це додасть будівлі стійкості.

Приклад розрахунку пальового фундаменту з ростверком

Загальна кількість паль і їх крок розрахований для будівництва одноповерхової будівлі, що має розмір 7х7 м.

Приблизний вага витратних матеріалів (дах, брус, облицювання тощо) становить 25000 кг

Корисне навантаження: 7х7х150 (прийняте значення для житлових приміщень) = 7350 кг

Снігове навантаження: 7х7х180 (константа) = 8820 кг.

Розрахунок загальної маси навантаження на фундамент: 25000+7350+8820 = 41170 кг.

Цю величину слід помножити на коефіцієнт надійності 1,1. Отримуємо 45287 кг.

Тепер залишилося розділити отриману величину на розмір навантаження, що припадає на одну палю (наприклад, кручені): 45287/2000 = 22,6435. Після округлення, отримуємо 23. Така кількість опор вам знадобиться. Крок установки – 1,2 м.

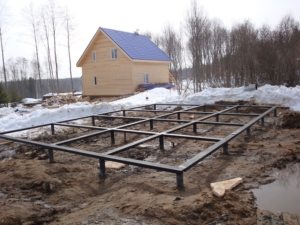

Фундамент на гвинтових палях з металевим ростверком

Основні правила зведення пальово-стрічкового фундаменту своїми руками: покрокова інструкція

Якщо ділянка, на якій ви вирішили будувати будинок, має складний рельєф, то вам доцільніше використовувати пальово-стрічковий фундамент. Складається він з стрічки (ростверку) і паль. Технологія зведення даного виду фундаменту не відрізняється особливою складністю, тому може бути виконана і своїми руками. Щоб виконати дану роботу, виконуйте наступні правила:

• зробіть розмітку. Для цього вбийте прути по кутах майбутньої будівлі і натягніть між ними шнур;
• визначте місце розташування паль;
• вирийте котлован під стрічку;
• пробуріть на його дні отвори для паль;
• встановіть у вириті ями азбоцементні труби, засипавши в них приблизно 30 см піску;

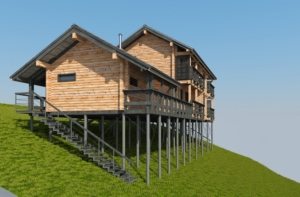

Пальово-ростверковый фундамент зазвичай застосовується на пухких, водонасичених грунтах

• облаштуйте ретельну гідроізоляцію паль за допомогою руберойду;
• встановіть у кожну трубу кілька металевих прутів. Прути повинні підноситися над поверхнею грунту на 20 см;
• кожну трубу залийте бетоном, уникаючи появи повітряних кишень;
• після того як бетон застиг, встановлюють стрічку. Для цього дно конструкції викладають брусками завтовшки в 5 див. Потім проводять монтаж спеціальної сітки. Елементи сітки надійно зв’язуються з елементами арматури опор;
• встановлюється опалубка (дерев’яні щити, які зміцнюють підкосами і розпірками). Опалубка повинна трохи перевищувати висоту майбутнього цоколя;

Корисна порада! Щоб надати додаткову надійність стінок опалубки, закріпіть їх вбитими в грунт кілками (з зовнішньої і внутрішньої сторони). Верхівки кілків слід міцно зв’язати дротом.

• бетонування. Заливати бетон потрібно з періодичною трамбуванням, не залишаючи порожніх місць.

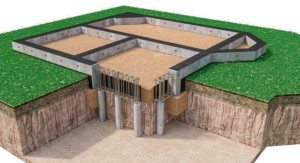

Під фундаментом розташовується піщана подушка – простий шар піску

Калькулятор пальово-гвинтового фундаменту

Згідно відгуками, пальово-гвинтовий фундамент краще використовувати для будівництва житлових та нежитлових приміщень на вологих ґрунтах.

Розрахуємо кількість необхідних паль на прикладі. Вихідні дані:

• діаметр палі – 40 см;
• розрахункова маса будинку – 80 т;
• несуча здатність грунту – 5 кг/см2.

Формула розрахунку:

Fсв = (πd2/4)×R.

Навантаження на одну палю: 3,14 (незмінне значення) х 1600 (діаметр в квадраті) = 5024.

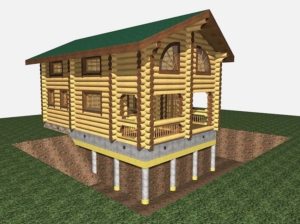

Графічне зображення будинку на пальовому фундаменті

Отриману величину розділимо на 4 (постійне число) і помножимо на величину несучої здатності ґрунту: 5025/4 х 5 = 6280.

Необхідну кількість паль: 80т/6280 = 12,738. Отримане значення округляємо.

Вам необхідно 13 паль.

Пам’ятайте, що для правильного зведення пальового фундаменту, розрахунок кількості паль є необхідністю. Помилкові розрахунки призведуть до появи тріщин в будинку і поступового руйнування його стін.

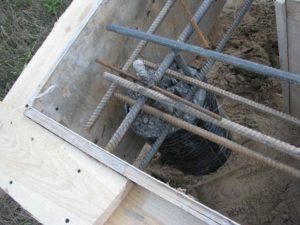

Армування стрічки пальово-стрічкового фундаменту

Основні правила зведення гвинтового фундаменту своїми руками: покрокова інструкція

Для будівництва будинку без цоколя і підвалу слід зупинити свій вибір на гвинтовому фундаменті. Він являє собою палі, які вкручуються в землю як гвинти. Не рекомендується для ґрунту, що містить тверді породи. Як правильно встановлювати гвинтові палі для фундаменту своїми руками – відео ролик покаже більш наочно. Такий відеоматеріал можна легко знайти в інтернеті. Процес зведення складається з наступних етапів:

• визначаємо кількість необхідних опор і величину навантаження на них. Розрахунок навантаження гвинтових паль для фундаменту робиться за формулою: площа будинку х (40+15хВ), де В – висота фасадної частини будівлі;
• робимо розмітку на земельній ділянці за допомогою кілків і шнура;

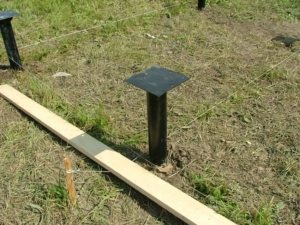

Перед початком роботи необхідно виконати розмітку пальового поля

• пробуриваем ями для паль. Їх діаметр повинен бути трохи менше, ніж діаметр лопатей палі;
• встановлюємо опори;

Корисна порада! Обов’язково користуйтеся рівнем, щоб дотримуватися сувору вертикальність установки. Якщо опора буде не рівною – фундамент не витримає навантаження.

• зайву довжину паль прибирають за допомогою болгарки;
• до обрезанному краю опори приварюють майданчик зі сталі. На неї кріпиться металевий швелер.

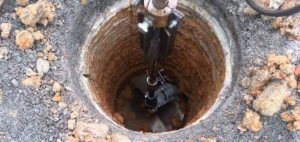

Буріння свердловини під палю

Як зробити пальово-гвинтовий фундамент з ростверком

Ростверк – це та частина фундаменту, що височіє над поверхнею грунту. Він призначений для розподілу навантаження на пальову конструкцію. Для виготовлення ростверку використовують залізобетонні або металеві балки, які об’єднують палі в єдину конструкцію. Щоб правильно спорудити ростверк, необхідно дотримуватися наступної послідовності:

• зводиться опалубка;
• укладається арматура. Її ретельно зміцнюють, щоб уникнути можливого зсуву;
• заливається бетон. Слідкуйте, щоб не було витоку за межі опалубки;
• з бетону випускається повітря. Робити це потрібно за допомогою звичайного штиря;

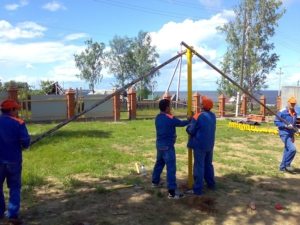

Ручний процес загвинчування гвинтових паль

• готовому ростверку дають час застигнути. Для цього його накривають поліетиленовою плівкою. Протягом тижня необхідно періодично знімати поліетилен і поливати конструкцію;
• потім опалубку прибирають. Ростверк перевіряється на відповідність розмірам і формі.

Щоб побудувати міцний і надійний будинок, потрібно якісно облаштувати його основу. Перед початком будівництва уважно ознайомтеся з первоосновами закладки будівлі і основними правилами монтажу. Дотримуючи всі необхідні технології, ви чудово впораєтеся з самостійним зведенням фундаменту.
