Різноманітні навіси з металопрофілю: фото їх часто можна зустріти при пошуку варіантів облаштування різних господарських будівель, виготовити самостійно не так вже й складно. Для цього потрібно володіти початковими навичками роботи зі зварювальним апаратом і шліфувальної технікою.
Під навісом з металопрофілю розташована затишна зона відпочинку
Навіси з металопрофілю: фото різних варіантів
Дуже часто біля свого будинку виникає необхідність побудувати навіс для якої-небудь мети. Це може бути навіс над терасою для відпочинку або альтанка, гараж або просто склад під різний домашній і городній інвентар. Спорудження буває відокремленим або прилеглим до іншого будовою або будинку. Сьогодні найчастіше роблять навіси з металопрофілю. Фото різних варіантів і креслення можна знайти у вільному доступі. Крім того, вартість споруди цілком до снаги більшості господарів.
Навіс з металевого профілю і дерева
Для монтажу простого навісу потрібно придбання профільної труби різних розмірів і профільованого листа для даху та, при необхідності, для стін. Як варіант, дах може бути виготовлена з полікарбонату. Конструкція навісу залежить від його призначення і розмірів. Це ж впливає і на параметри профільної труби для стійок. Навіс може бути відкритим і закритим. У закритого навісу, крім даху є ще і стіни.
Навіс над ганком зі скошеним дахом з профнастилу
Конструкція даху може бути різною. Найбільш проста і поширена – це односхила покрівля. Нерідко її роблять двосхилим. В альтанках і терасах для відпочинку покрівлю роблять у вигляді піраміди, а іноді навіть в китайському стилі з загнутими вгору краями. З появою гнучких покрівельних матеріалів, популярністю стали користуватися даху арочного типу, покриті полікарбонатом. Гнуті ферми для них можна виготовити тільки на спеціальному верстаті.
Навіс з двосхилим дахом над басейном
Для того, щоб самостійно виготовити навіс з металопрофілю, фото якого займе гідне місце в ряду найкращих зразків, необхідно дотримуватися певних правил, з якими необхідно ознайомитися перед початком будівництва.
Корисна порада! Якщо ви вирішили самостійно зробити навіс з металопрофілю, але робите це вперше, не варто вибирати складні конструкції. Краще зупинитися на простих прямолінійних формах. Це дозволить спорудити цілком пристойний навіс без належного досвіду.

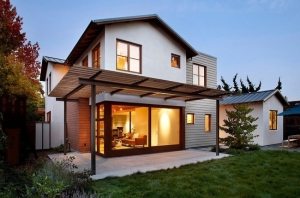

Невеликий навіс над відкритим майданчиком, що примикає до будинку
Як створити простий навіс з металопрофілю
Для того, щоб розібратися з технологією будівництва навісу з металопрофілю, візьмемо для прикладу спорудження гаража розміром 6х3 м з простою двосхилим дахом і стінами. Перед початком робіт необхідно зробити необхідні розрахунки, так як товщина металевих опор та перекладин залежить від кількості опадів у даній місцевості.
Для середньої смуги при спорудженні будівлі такого розміру, буде потрібно 8 труб з діаметром від 80 до 100 мм. Якщо вони мають квадратний перетин, то достатньо буде 100х100 мм. Для інших конструктивних елементів підійдуть квадратні труби 50х50 мм і прямокутного профілю 25х40 мм, а також арматура.

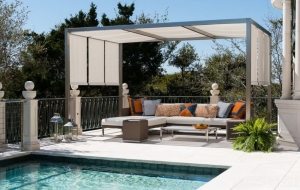

Стеля і стіни металевого навісу обтягнуті легкою тканиною
Деяка кількість додаткових матеріалів та простого інструменту знадобиться для виробництва робіт по спорудженню навісу з металопрофілю. Фото готових об’єктів нам нічого не говорить про це, тому перерахуємо все, що буде необхідно:
- побутовий апарат для електричної дугового зварювання;
- стрем’янка;
- шліфувальна машинка (болгарка);
- ножівка, рулетка, рівень, молоток, плоскогубці, лопата;
- акумуляторний шуруповерт, дриль, бур;
- профільні труби, куточки, арматура;
- цемент, пісок, щебінь;
- покрівельні саморізи, болти;
- рукавиці.
Корисна порада! Якщо для покрівлі ви плануєте використовувати профнастил з полімерним покриттям, не слід його різати болгаркою. Це зруйнує полімер за рахунок сильного нагрівання, що призведе до передчасної корозії.

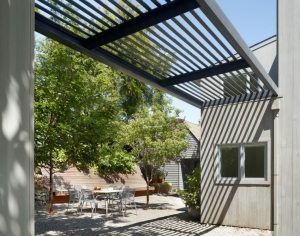

Металевий навіс розташований між двома будівлями приватного двору
Підготовка майданчика і земельні роботи
Перш ніж приступити до спорудження навісу, потрібно вибрати відповідне місце. Бажано, щоб воно було найвищим і з мінімальним ухилом. Якщо вибір ще є, то потрібно шукати місце, де глина знаходиться найближче до поверхні. Коли доводиться будувати в низині, слід подбати про водовідведенні та дренажі.
Стаття по темі:
Якщо планується зробити гараж з твердою підлогою з бетону, то з усієї площі потрібно прибрати грунт до самої глини і зробити піщано-щебеневу подушку, яку потрібно ретельно утрамбувати. Після цього робиться цементна стяжка. Ямки під опори пробурюють з допомогою бура на глибину 50 см. Дно ямок засипають піском і щебенем, щоб створити щільну подушку.

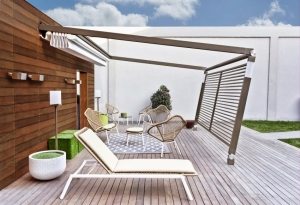

Сучасне виконання навісу в ландшафтному дизайні
Спорудження каркасу навісу
Кожна ямка заповнюється на половину розчином, після чого в неї поміщається опора. З допомогою виска її встановлюють у суворо вертикальному положенні і фіксують. Після цього ямку заливають розчином до верху.
Корисна порада! Щоб опори надійніше стояли в землі, необхідно приварити до їх нижньої частини металеві квадрати або кола, такі, щоб вони вміщалися в ямку. Це дозволить краще їх закріпити, а також буде зручніше фіксувати поки розчин не застиг.
Коли всі ямки залиті розчином, необхідно дочекатися надійної фіксації опор навісу з металопрофілю. Фото цього етапу будівництва показує, наскільки рівно виставлені опори. За загальним правилом, чекати потрібно не менше доби, але бажано і більше.
В літній час під легким навісом можна обладнати обідню зону
Після того як розчин застигне можна вирівняти всі опори по висоті і приварити до їх верхньої частини квадрати зі стороною 150 мм. Вони потрібні для подальшої установки на них ферм даху. Замість квадратів можна використовувати і шматки швелера. Потім здійснюється обв’язка з допомогою профільних труб. Зробити це можна поверху і понизу. Іноді для жорсткості між опорами роблять діагональну обв’язку. Розпірки приварюють до верху однієї опори і низу іншого. Це повторюють у всіх проміжках.
Навіс з металопрофілю на задньому дворі дачної ділянки
Для монтажу двосхилого даху потрібно спорудження трикутних ферм. Їх можна зварити з квадратної труби 50х50 мм Між коником і нижньою стороною трикутника приварюється шматок такої ж труби. Довжина схилів даху залежить від кутів нахилу. Всі ці параметри обчислюються за теоремою Піфагора. Для жорсткості в кожній фермі приварюється арматура. Її товщина може бути від 8 до 10 мм. Приварювати її потрібно хрест-навхрест всередині ферми.

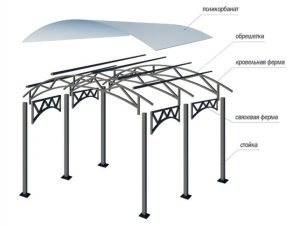

Схема облаштування навісу з металевого профілю і полікарбонату
Кожна трикутна ферма встановлюється на суміжні опори і приварюється до них. Потім з труби 25х40 мм. робиться решетування з кроком 40 – 50 див. На цю решетування з допомогою саморезов з гумовими прокладками прикручують покрівельний профнастил. Листи необхідної довжини потрібно приготувати заздалегідь.
Стіни навісу роблять з стінового профнастилу, який кріплять до верхньої і нижньої обв’язки саморізами. На останньому етапі з профільної труби варять каркас двостулкових воріт, який кріплять з допомогою навісів на стійки. Ворота обшивають таким же профнастилом.
Навіс з металопрофілю для автомобіля
Такий гараж, виконаний по типу закритого навісу з металопрофілю, фото якого можна оцінити по достоїнству, не можна назвати теплим, але він цілком може захистити автомобіль від снігу, дощу або граду. Так як він надійно захищає від вітру, то температура в ньому взимку буде на 2 – 3 градуси вище ніж під відкритим небом. Щоб конструкція вийшла рівною і акуратною, всі вимірювання потрібно робити точно, а при кріпленні на місці, необхідно використовувати будівельний рівень.
