Схема підключення світлодіодної стрічки до мережі 220В: монтаж

Схема підключення світлодіодної стрічки до мережі 220В: правильний монтаж підсвічування

Розподіл світла завжди мало значення в дизайні приміщень. З появою LED-технологій світлодіодні стрічки стали використовувати практично в кожному інтер’єрі. З їх допомогою можна візуально змінювати геометрію кімнати, виділяти контури меблів, висвітлювати елементи декору. Стрічка легко кріпиться до поверхні і може використовуватися для обрамлення складних криволінійних траєкторій. Схема підключення світлодіодної стрічки до мережі 220В проста, що дозволяє зробити монтаж самостійно.

Схема подключения светодиодной ленты 220В к сети: правильный монтаж подсветки

Світлодіодна стрічка 220В

Переваги і застосування світлодіодних стрічок

Світлодіодна стрічка являє собою гнучку друковану плату з припаяними до неї світлодіодами. Область застосування такого освітлення включає зовнішню рекламу, знаки дорожнього регулювання, інтер’єрний та ландшафтний дизайн, електронні табло, підсвічування портативних пристроїв і навіть світлодіодні шпалери.

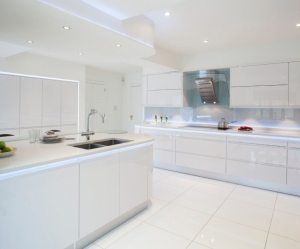

Белоснежная кухня в стиле хай-тек с применением дополнительной подсветки из светодиодных лент

Білосніжна кухня в стилі хай-тек із застосуванням додаткового підсвічування з світлодіодних стрічок

Таке широке використання світлодіодні стрічки отримали завдяки цілому ряду унікальних переваг:

  • легкий і швидкий монтаж – більшість стрічок мають із зворотного боку двосторонній скотч, що істотно полегшує фіксацію шлейфу до будь-яких поверхонь;
  • економічність використання – світлодіоди відрізняються малим споживанням електроенергії;
  • тривалість експлуатації – великий ресурс роботи, на відміну від традиційних ламп розжарювання і люмінесцентних світильників;
  • екологічна безпека – не містять шкідливих для здоров’я і навколишнього середовища речовин, завдяки рівномірному розподілу світла не чинять негативний вплив на зір;
  • можливість функціонування в важких умовах експлуатації – витримують невеликі вібрації, ударів, попадання вологи, низьку температуру;
  • невеликі розміри, гнучкість і вологостійкість дозволяють використовувати стрічки в дизайні інтер’єрів, ландшафтному проектуванні, рекламі для підсвічування, розподіленим по довжині;
  • відсутність нагріву – можна використовувати для кріплення на будь-які поверхні: пластик, скло, акрил та інші;
  • широкий спектр відтінків світіння – завдяки підключенню RGB-світлодіодної стрічки з контролером можна задавати шлейфу будь-який колір.

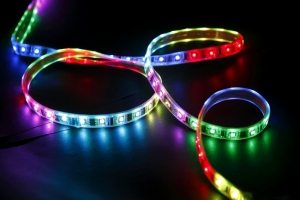

Цветовая гамма светодиодных лент

Колірна гамма світлодіодних стрічок

Використовуючи світлодіодні стрічки, можна реалізувати будь-які задуми творців домашнього затишку. Їх застосовують для контурного підсвічування стель, підлог, ступенів, а також предметів меблів і декоративних елементів: картин, панно, акваріумів. Застосувавши таке освітлення на важкодоступних ділянках, можна обіграти недоліки і підкреслити достоїнства інтер’єру.

Стаття по темі:

svetodiodnaya-lenta-dlya-podsvetki-potolkov-1m Світлодіодна стрічка для підсвічування стелі. Основні варіанти розміщення. Основні правила і тонкощі вибору таких варіантів підсвічування. Приклади розміщення світлодіодної стрічки на стелі. Особливості її монтажу.

Світлодіодна стрічка для підсвічування стелі

Завдяки компактним розмірам, для установки світлодіодної стрічки на стелю не вимагається наявності великих заглиблень: для її розміщення зазвичай вистачає кількох сантиметрів. В залежності від уподобань, можна використовувати монохромні стрічки, що випромінюють світло одного кольору або кольорові шлейфи, регулюючи які можна отримувати практично будь-які відтінки. Фото підсвічування стелі світлодіодною стрічкою під плінтусом ілюструє способи виділення контурів кімнати.

Застосовуються для підсвічування стрічки, в залежності від розміру діодів, ділять на два типу: SMD 3528 і SMD 5050. Стрічки SMD 5050 мають потужне світло діодів, кожен з яких здатний випромінювати три кольору (RGB стрічки). З допомогою світлодіодної стрічки RGB з пультом і контролером і з блоком живлення задаються не тільки відтінки світіння, але і час, протягом якого вони будуть змінюватися.

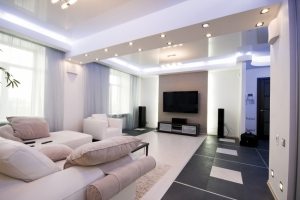

Светодиодная лента для натяжной конструкции создает эффект парящего потолка

Світлодіодна стрічка для натяжна конструкції створює ефект ширяючого стелі

Існує також класифікація стрічок за кількістю діодів, що розміщуються на 1 метрі гнучкої смуги. Кількість їх може бути 30, 60 і 120. Чим вище щільність діодів, тим яскравіше світіння, а, отже, і величина споживаної потужності світлодіодної стрічки. Для підсвічування стелі рекомендується використовувати стрічки, інтенсивність світіння яких незначна: підсвічування не буде служити основним джерелом світла, а лише м’яко визначить контури стельової зони.

Зверніть увагу! При виборі потужності світлодіодної стрічки на метр, слід врахувати, що чим більше яскравість, тим більш потужний потрібно блок живлення і тим дорожче обійдеться покупка.

Перед тим як встановити світлодіодну стрічку на стелю (якщо немає можливості сховати її за гіпсокартон або натяжну конструкцію), монтують спеціальний профіль, в якому вона буде розташовуватися. Профілі під світлодіодну стрічку просто кріпляться і сприяють кращому охолодженню стрічки. Купити профілі для світлодіодної стрічки можна в торгових точках, які спеціалізуються на продаж світлотехніки.

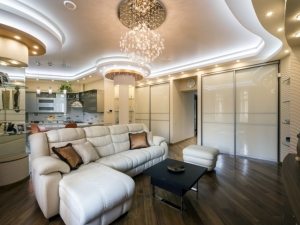

Оригинальный дизайн потолка с подсветкой из светодиодных лент

Оригінальний дизайн стелі з підсвічуванням з світлодіодних стрічок

Світлодіодні стрічки в інтер’єрі квартири: фото ідеї контурній підсвічування

Найчастіше при оформленні інтер’єрів світлодіодні стрічки застосовують як місцеве освітлення, яке доповнює основні джерела світла. Проте їх можна використовувати і для підсвічування невеликий конкретної зони, наприклад, узголів’я ліжка або кухонного фартуха. Дуже популярний варіант освітлення кухонної робочої поверхні, про що свідчать численні фото світлодіодної стрічки на кухні.

Корисна порада! Монтуючи підсвічування кухні світлодіодною стрічкою, розташовуйте її так, щоб випромінюване світло не «різав» очей.

Обрамлення стрічкою ступенів є не тільки відмінним дизайнерським рішенням, але і служить для безпеки переміщення по сходах. Таке освітлення може бути використано в черговому режимі. Зробивши його менш інтенсивним, можна залишати підсвічування для орієнтування в нічний час. Якщо оформити світлодіодною стрічкою зону, де розташований телевізор, тоді для комфортного перегляду не знадобиться додаткових джерел світла.

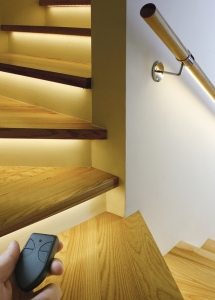

Светодиодное освещение лестницы

Світлодіодне освітлення сходів

З допомогою світлодіодної стрічки надають обсяг скляних стелажів і полиць, підсвічуючи їх з торця. В інтер’єрах, де природного освітлення недостатньо, для підсвічування картин також використовують світлодіодне підсвічування. Такий прийом додасть твору колорит і оригінальність, а відсутність нагріву не зашкодить самого полотна. Ефектно виглядають підсвічені стрічкою штори або фіранки.

Гнучкість шлейфу дозволяє втілити підсвічування ніш складних форм будь-якого розміру, конфігурації меблів, стелажів, дзеркал і інших елементів інтер’єру. Оформляючи кольоровий підсвічуванням прозорі поверхні скла, можна створити святковий відчуття, або, навпаки, атмосферу релаксу і усамітнення. Дуже зручним є використання стрічки в шафах та гардеробних.

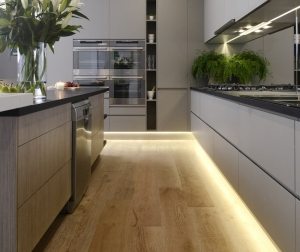

Использование LED-ленты для дополнительной подсветки на кухне

Використання LED-стрічки для додаткового підсвічування на кухні

Самоклеючі світлодіодні стрічки 220В

Головною відмінністю світлодіодної стрічки 220В від подібних виробів є те, що вона працює при напрузі 220В без блоку живлення. До мережі вона підключається за допомогою спеціальних кабелів живлення, завдяки чому можна без проблем зробити підключення світлодіодної стрічки своїми руками. Крім того, можна підключити до 100 м гнучкої LED-стрічки 220V, застосовуючи один живильний кабель.

Виріб випускається з різними класами захисту, в тому числі від бруду, пилу, вологи, пошкоджень механічного характеру, несприятливих погодних факторів. Самоклеюча стрічка виробляється на тонкій гнучкій основі товщиною від 2 мм, завширшки 2 см і поставляється в бобінах по 50 і 100 м. Стрічку можна розрізати на частини, кратні одному метру без шкоди для її функціональності.

Виробники випускають моделі гнучкої підсвічування 220В зі світлодіодами різних типів: SMD 3014, SMD 3528, SMD 5050. Типи світлодіодів впливають на яскравість світіння і енергоспоживання стрічки. Різноманітні кольори світіння і світлова температура моделей. Для монтажу передбачені спеціальні кліпси, що забезпечують швидке і зручне кріплення.

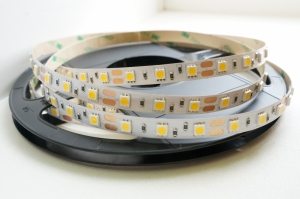

Светодиодная лента на самоклеющейся основе – универсальный источник света

Світлодіодна стрічка на самоклеючій основі – універсальний джерело світла

Для зручності установки, на зворотний бік стрічки завдано липкий шар (двосторонній скотч), захищений плівкою. Щоб зафіксувати світлодіодну смугу в потрібному місці, необхідно зняти захисний шар і прикласти її липким боком до поверхні. Щоб уникнути відклеювання, занадто довгі відрізки (більше 5 м) рекомендується розрізати на окремі частини.

Зверніть увагу! Якщо поверхня, на яку планується встановити світлодіодну стрічку, є струмопровідної, її необхідно ізолювати.

Ціна світлодіодної стрічки за метр

Виробники випускають світлодіодні стрічки, що відрізняються розмірами та щільністю світлодіодів, ступенем захисту, кольорами світіння і іншими характеристиками. Придбати продукцію можна в інтернет-магазинах, на сайтах компаній-виробників, а також в спеціалізованих торгових точках. Поставляються стрічки в рулонах. В залежності від необхідної довжини, гнучку плату можна розрізати на потрібні відрізки.

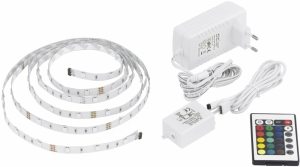

Стандартный набор светодиодной продукции

Стандартний набір світлодіодної продукції

Щоб стрічка випромінювала рівномірне свічення, варто купити профілі для світлодіодної стрічки з розсіювачем. У продажу є профілі з алюмінію, пластику, з круглим і прямокутним перетином, вони можуть бути врізними або накладними. Для прихованого монтажу можна придбати кутові профілі для світлодіодної стрічки, які забезпечать її захист від механічних і кліматичних впливів.

З’явилися в продажу світлодіодні стрічки 220 вольт (Дюралайт) розраховані на безпосереднє підключення до звичайної розетки. Зважаючи на це, до них немає необхідності купувати блок живлення, що робить покупку вигідніше. Купивши світлодіодну стрічку 220 вольт для оформлення інтер’єру можна значно заощадити, враховуючи, що вона споживає значно менше електроенергії, ніж лампи розжарювання, забезпечуючи таке ж освітлення.

Орієнтовні ціни за метр світлодіодної стрічки 220В представлені в таблиці:

Найменування світлодіодним лентыНапряжение,
ВМощность,
Вт/мСтепень защитыКол-ть світлодіодів,
шт/пог.мЦвет
свеченияЦена за пог.м, руб. SMD 35282204,8ІР6760Теплый белый97SMD 505022014,4ІР6760Теплый белый158SMD 505022011IP6860Белый186SMD 3528
герметичная2204,8ІР6760Теплый білий, червоний,
жовтий, зеленый194SMD 352822018IP68120Белый217SMD 5050 герметичная22014,4ІР6760Теплый белый242



Світлодіодні стрічки мають різне живляча напруга: 12В, 24В і 220В. Тому крім самих стрічок, до продажу пропонуються перетворювачі напруги (блоки живлення), контролери для регулювання багатоколірних стрічок, мережні шнури, з’єднувачі, а також готові набори комплектуючих. Крім цього, в каталогах продукції представлені профілі і короби для світлодіодної стрічки, купити які можна оформивши відповідне замовлення.

Краща ціна самоклеющейся світлодіодної стрічки 12В SMD 3528, в одному метрі якій розташовані 60 світлодіодів, становить від 73 руб. за погонний метр, таку ж стрічку зі 120 діодами можна придбати за 139 руб. за один метр довжини. Вартість вологозахисним світлодіодним самоклеющейся стрічки 12В з 60 світлодіодами становить від 110 руб. за погонний метр.

Корисна порада! Не варто купувати дешеву продукцію: є ймовірність, що з часом у неякісній світлодіодної стрічки порушиться баланс кольору або зовсім перегорять діоди.

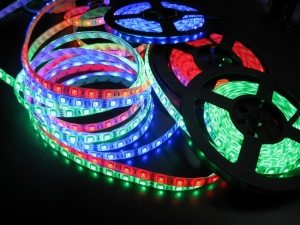

Светодиодные ленты имеют широкое применение для декоративной подсветки

Світлодіодні стрічки мають широке застосування для декоративного підсвічування

Монтаж світлодіодної стрічки: ціни за роботу

Якщо для вас принципове значення має правильність розташування, підключення і термін служби світлодіодних стрічок, варто звернутися за допомогою до професіоналів. Фахівці проведуть не тільки якісний монтаж із застосуванням високоточної обладнання, але і проконсультують щодо рівня освітленості, рівномірності підсвічування конструкцій і точного вибору місця установки.

Спеціалізовані організації пропонують до використання сучасне світлотехнічне обладнання, підібране в результаті вивчення властивостей і працездатності в різних умовах експлуатації. Всі з’єднання виконуються якісним кабелем способом паяння з наступним ізолюванням. Роз’єми для швидкого монтажу при з’єднанні не використовуються.

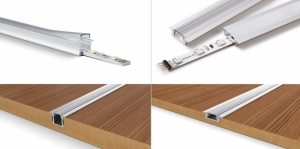

Монтаж светодиодной ленты в встраиваемый профиль

Монтаж світлодіодної стрічки у вбудований профіль

Крім того, проводяться всі необхідні виміри на відповідність вимогам до освітленості, регламентованих СНиП. Роботи виконуються акуратно, відповідально і в мінімальний термін. На всі види послуг надається гарантія до 3 років. Ціна за монтаж одного метра монохромного світлодіодної стрічки становить близько 600 рублів з урахуванням вартості стрічки, блоків і витратних матеріалів. Установка RGB стрічки обійдеться орієнтовно в 1400 рублів за один погонний метр.

Схема підключення світлодіодної стрічки до мережі 220В

Основною причиною, по якій заборонено підключати світлодіодну стрічку безпосередньо до побутової електромережі 220В, є висока напруга струму. При такому підключенні відбудеться перегрів і, як наслідок, вихід з ладу діодів. Стрічки розраховані на напругу живлення постійного струму 12В і 24В. Необхідну напругу вказано на самій стрічці по всій її довжині. Для отримання величини необхідного харчування, використовують перетворювачі напруги.

Схема подключения белой светодиодной ленты с диммером и усилителем

Схема підключення білої світлодіодним стрічки з діммером і підсилювачем

Як підключити світлодіодну стрічку 12 вольт до мережі

Схеми підключення світлодіодних стрічок на 12В і 24В максимально прості і мають ідентичний принцип. Перед тим як підключити світлодіодну стрічку до 220В, необхідно врахувати кілька важливих моментів:

  • Слід визначити загальну довжину лінії, по якій буде розташовуватися стрічка. Знаючи це значення, можна буде правильно нарізати смуги.
  • Розрізати стрічку необхідно в суворо визначених місцях, позначених виробником у вигляді символу із зображенням ножиць і лінії розрізу. Якщо ж зробити відріз в довільному місці, деякі діоди виявляться від’єднані одне від одного й світитися не будуть, так як відбудеться розрив ланцюга.
  • Необхідно враховувати полярність. Якщо під час підключення стрічка не буде працювати, значить з’єднання виконано невірно і необхідно виправити ситуацію.
  • Вивчіть керівництво до виробу і ознайомтеся з навчальним відео перед монтажем світлодіодної стрічки. Підключення ведіть у визначеному інструкцією порядку.
  • При підключенні світлодіодної стрічки до 12 вольтів використовують блок живлення, основною функцією якого є зниження напруги в мережі 220В до 12В. Підключення виконується за допомогою двожильного дроту: в блоці живлення він затискається клемами, а до стрічки припаюється в місцях контактних майданчиків. З’єднання трансформатора для світлодіодної стрічки 12 вольт проводиться з урахуванням полярності: плюс до плюса, мінус до мінуса.

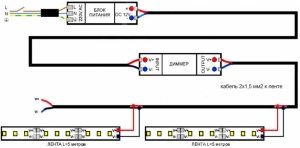

    Правильное подключение светодиодной ленты 12 вольт к сети

    Правильне підключення світлодіодної стрічки 12 вольт до мережі

    Корисна порада! Для того щоб приховати блок живлення, необхідний певний простір. Враховуючи це, вибирайте відповідні компактні моделі перетворювачів.

    Підключення світлодіодної стрічки 220В

    Схема підключення світлодіодної стрічки до мережі 220В без перетворювача включає в себе діодний міст, який і служить випрямлячем напруги. Особливістю підключення є те, що світлодіоди з’єднані в один ланцюг з 60 штук послідовно або парами. Розрізати стрічку слід через 50 або 100 див. Якщо в процесі роботи вийде з ладу один світлодіод, то згасне весь відрізок, який можна легко замінити.

    При монтажі світлодіодної стрічки своїми руками слід спочатку проконтролювати струм, що проходить через світлодіоди. Якщо при вимірюванні він виявиться більше допустимого, необхідно приєднати ще відтинок стрічки. Таке з’єднання слід робити дуже обережно, так як місця пайки залишаються оголеними і, при випадковому дотику до них, можна отримати удар електрострумом. Потрібно вжити заходів, що виключають дотику до оголених місць.

    Схема подключения светодиодной ленты на 220В

    Схема підключення світлодіодної стрічки на 220В

    У світлодіодних стрічках 220В використовується саме така схема. Заводські вироби вже розраховані на підключення до мережі 220V. Для безпеки, такі стрічки поміщені в прозорий ПВХ-трубку: це виключає ризик дотику до небезпечних контактів і додатково захищає від вологи. Завдяки цьому, вологозахищені світлодіодну самоклеющуюся стрічку 220В можна застосовувати не тільки в приміщеннях з підвищеною вологістю, але і на вулиці.

    Як зробити підсвічування з світлодіодним стрічки своїми руками

    Щоб зробити самостійний монтаж підсвічування, будуть потрібні наступні інструменти: рулетка, паяльник, ножиці, саморізи, дроти. Перед тим як встановити світлодіодну стрічку, необхідно зробити виміри довжини поверхні, щоб правильно розрахувати необхідну кількість стрічки і витратних матеріалів.

    Кріплення розрізаних відрізків стрічки один до одного можна зробити двома способами: за допомогою паяння кінців стрічки або за допомогою з’єднувальних коннекторів. Якщо монтуємий відрізок підсвічування довгий, рекомендується використовувати схему паралельного живлення: коли від перетворювача йде кабель, до якого приєднується стрічка. В цьому випадку інтенсивність світіння буде однаковою по всій довжині підсвічування.

    Принципиальная схема подключения светодиодной RGB-ленты

    Принципова схема підключення світлодіодним RGB-стрічки

    Монтаж починають з кріплення своїми руками профілю для світлодіодної стрічки. Для цього в його підставі попередньо свердлять отвори, через які профіль фіксують до поверхні за допомогою саморізів. Потім, до бічної або нижній поверхні профілю кріпиться стрічка (стороною, на яку нанесена клейка основа). Дроти і блок живлення приховують в нішах або елементах інтер’єру, а індикатор (ІК) залишають видимим.

    Існують різні варіанти виготовлення світильників з світлодіодним стрічки своїми руками. Найпростіший спосіб – змайструвати горизонтальну модель для підсвічування зони кухні стільниці, де зазвичай нарізаються продукти. Для виготовлення знадобиться алюмінієвий куточок з виконаними отворами і відрізок стрічки відповідної довжини. Якщо для підсвічування профіль не використовується, перед тим як встановити світлодіодну стрічку на кухні, поверхню ретельно знежирюють.

    Знаючи принцип роботи світлодіодної стрічки, і використовуючи її гнучкість, можна конструювати світильники різних форм на будь-якій поверхні. Вони посилять світлову гаму освітлення і додадуть особливий ефект дизайну всього приміщення або окремих елементів. Крім того, від виробів, створених своїми руками, завжди віє теплом і затишком.
